Rear Quarter Glass (LWB)

Parts Location

641RY00001

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the rear quarter trim panel.

• Refer to Interior Trim Panels (LWB) in Exterior/

Interior Trim section.

3. Remove the rear quarter glass.

• Refer to Windshield in this section.

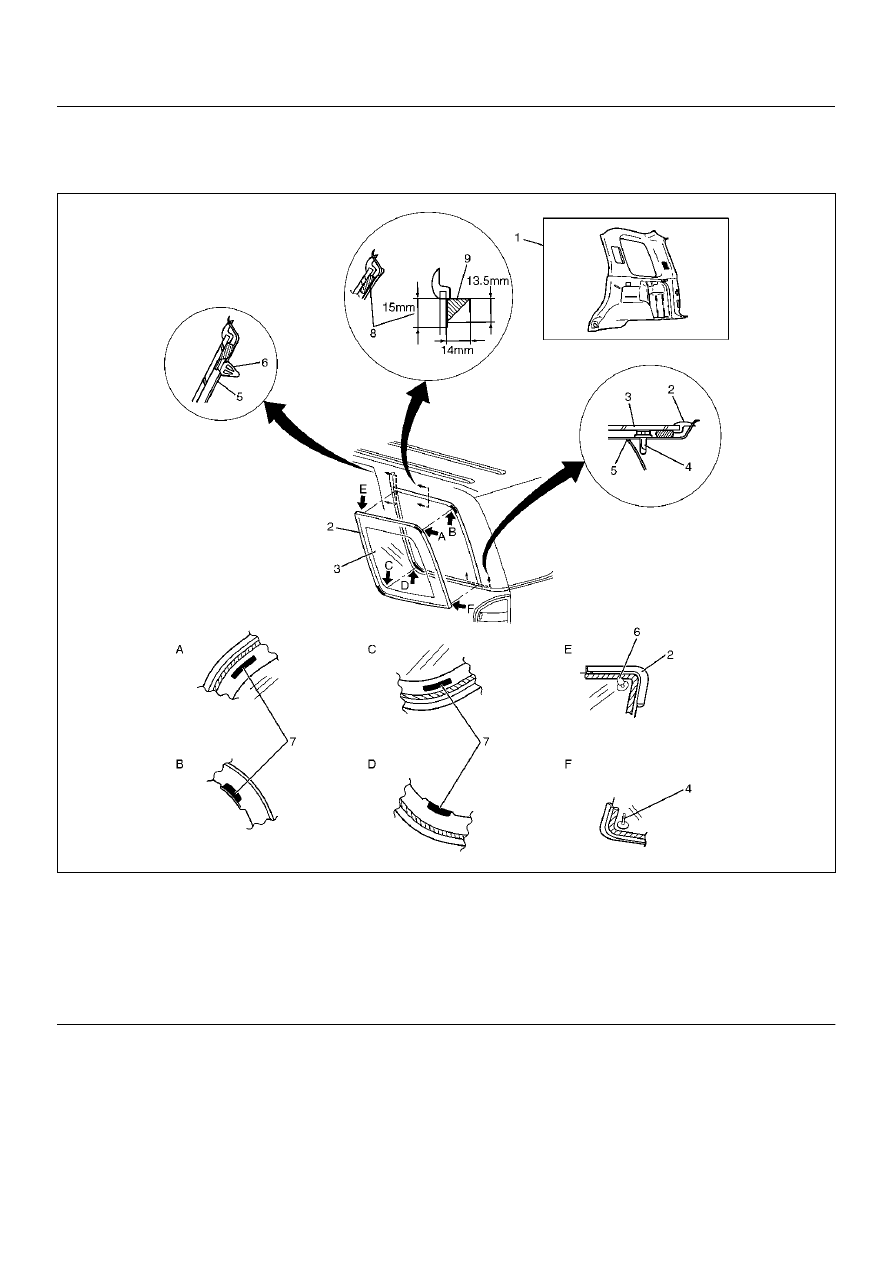

(1) Quarter Trim Panel
(2) Rear Quarter Glass Moulding
(3) Rear Quarter Glass
(4) Clip
(5) Body Panel

(6) Clip
(7) Fastener Tape
(8) Primer Coating Area (Glass side & Body side)
(9) Sealant

8F–68

BODY STRUCTURE

Installation

1. Rear quarter glass.

• Clean the bonding surfaces of both the glass and

the body panel.

• Be absolutely sure to apply glass primer to the

side glass.

• Be absolutely sure to apply body primer fully to

the body.

NOTE:  Immediately wipe off the primer left on the body
or extruded sealant.

• Attach the fastener tape to the indicated position

of body with sealant as shown in the figure.

• Apply the sealant to the circumference of glass as

shown in the figure.

• Insert the location pins on glass into the panel,

push the glass against the panel, and bond them.

• Attach the moulding to the body with sealant.

• Cure the bonding at a temperature of 20

°

C



–

30

°

C (68

°

F – 86

°

F) for 24 hours.

• Check that the rear quarter glass does not leak

water.

2. Install the rear quarter trim panel.

BODY STRUCTURE

8F–69

Rear Quarter Glass (SWB)

Parts Location

641RW011

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the rear quarter glass assembly.

• Refer to Windshield in this section.

Installation

1. Use alcohol or the like to wipe clean the areas of the

resin top and glass assembly that are to be affixed
to each other.

2. Apply the primer (2) to the area of the resin top to

which the glass is to be affixed.

• Top edge (1) and bottom edge (3) primer coat

areas.

641RX002

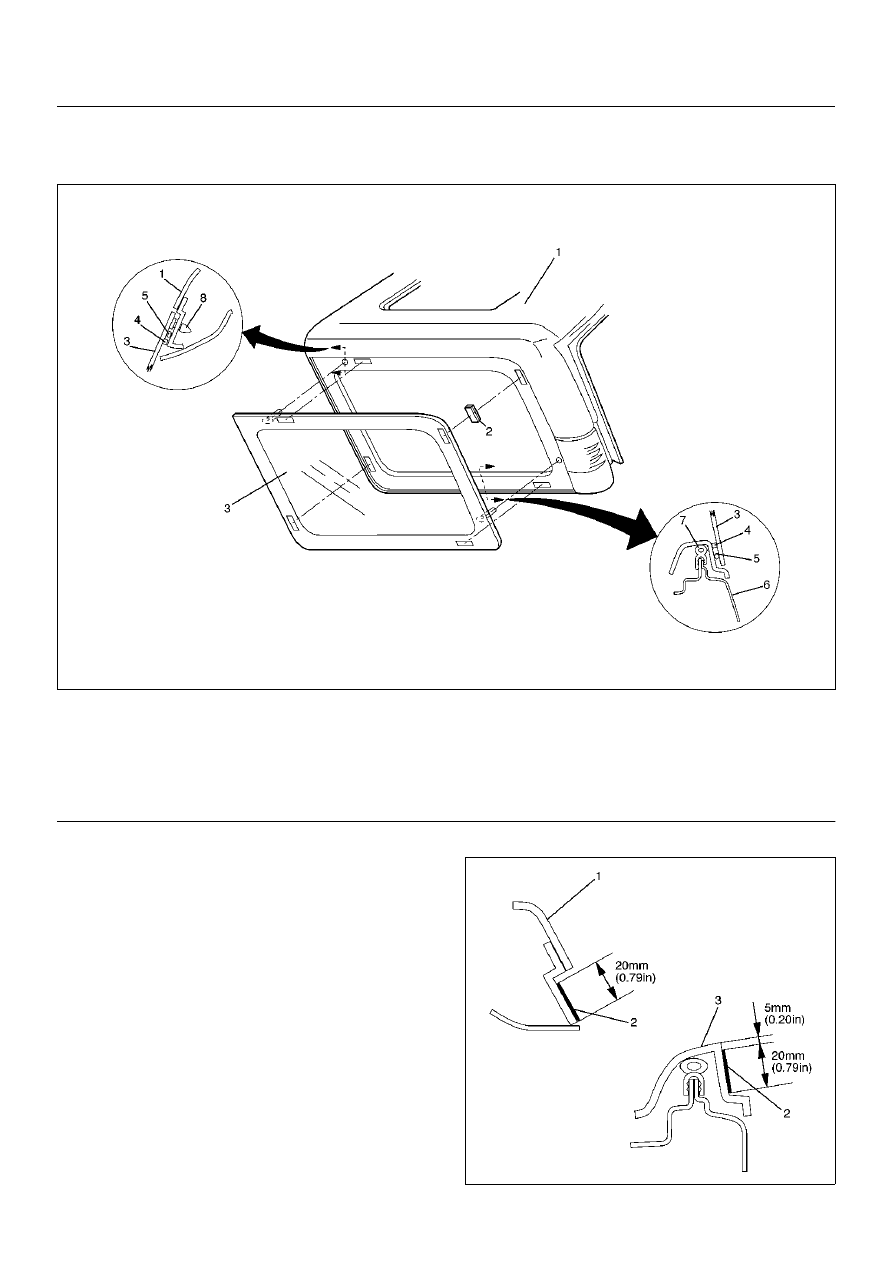

(1) Resin Top
(2) Fastener Tape
(3) Rear Quarter Glass Assembly
(4) Dam Seal

(5) Adhesive
(6) Body Panel
(7) Weather Strip
(8) Clip

8F–70

BODY STRUCTURE

3. Stick the fastener tapes to the body in the specified

locations.

4. Install the rear quarter glass assembly (1).

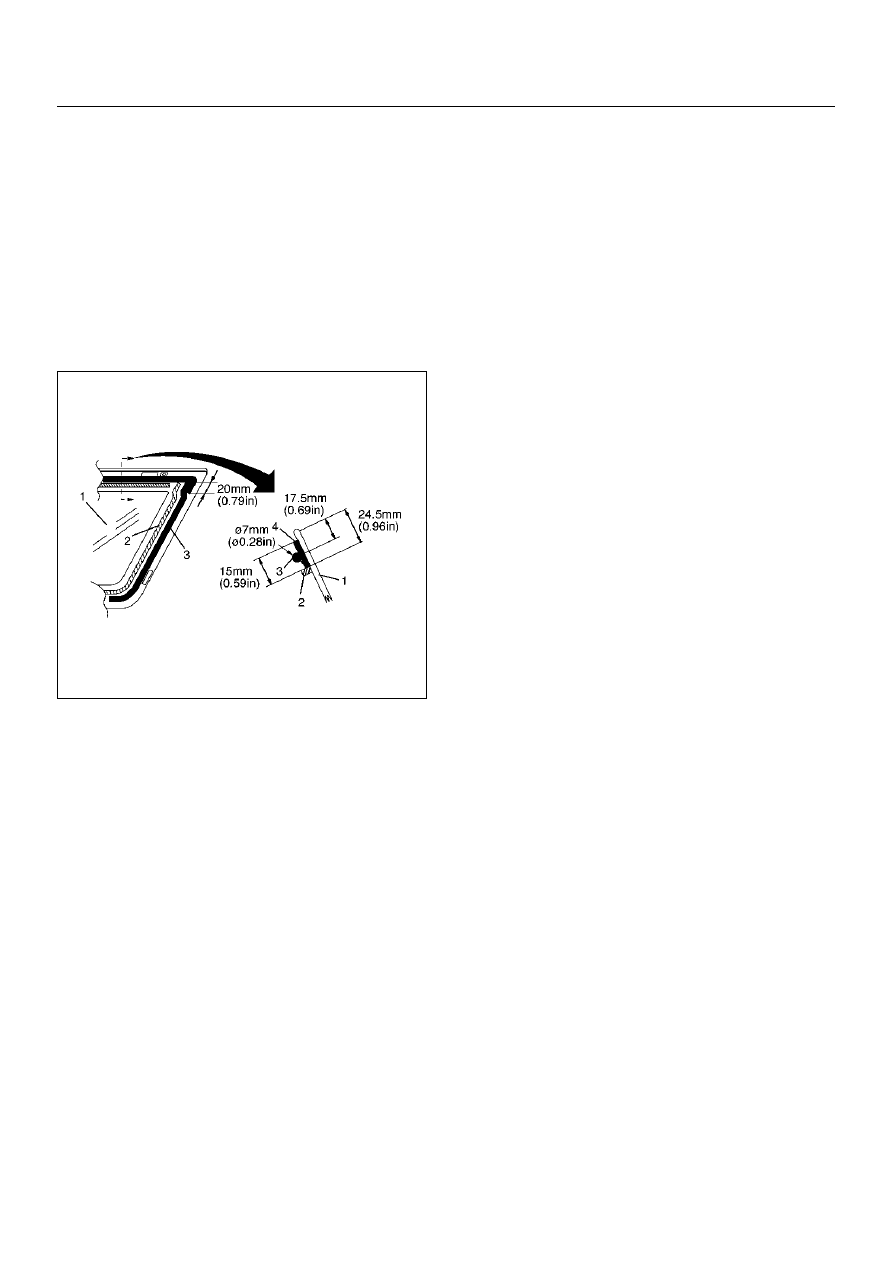

• Apply the primer (4) to the rear quarter glass as

shown in the figure.

• Stick the dam seal (2) in place and then apply

adhesive (3), as shown in the figure.

• Allow a 20mm (0.79 in) overlap at the ends of the

adhesive.

• Insert the glass clips into the hole in the panel

and then push the glass against the panel to affix
it in place.
