METER AND GAUGE

8E–7

Connector No. I–1

Terminal

Function

1

—

2

—

3

—

4 Oil pressure warning light

5 Check engine warning light

6

—

7 Engine coolant temperature gauge

8 Brake warning light

9 Ground (Gauge)

10 Charge warning light

11

—

12 Starter switch

13 Air bag warning light

14

—

15 Seat belt warning light

16 Illumination (+)

Connector No. I–2

Terminal

Function

1 Turn signal indicator light (Left)

2 Turn signal indicator light (Right)

3 Ground

4

—

5 Illumination (

−

)

6 Tachometer

7

—

8

—

9 ABS indicator light

10 4WD indicator light

11

—

12 Speedometer

13 Ground

14 Fuel gauge

Connector No. I–9

Terminal

Function

1 Illumination (

−

)

2 Illumination (+)

3

—

4

—

5

—

6

—

7

—

8

—

9

—

10

—

11 Battery (+)

12

—

Connector No. I–10

Terminal

Function

1

—

2

—

3

—

4

—

5

—

6

—

7

—

8

—

9 High–beam indicator light (

−

)

10 High–beam indicator light (+)

8E–8

METER AND GAUGE

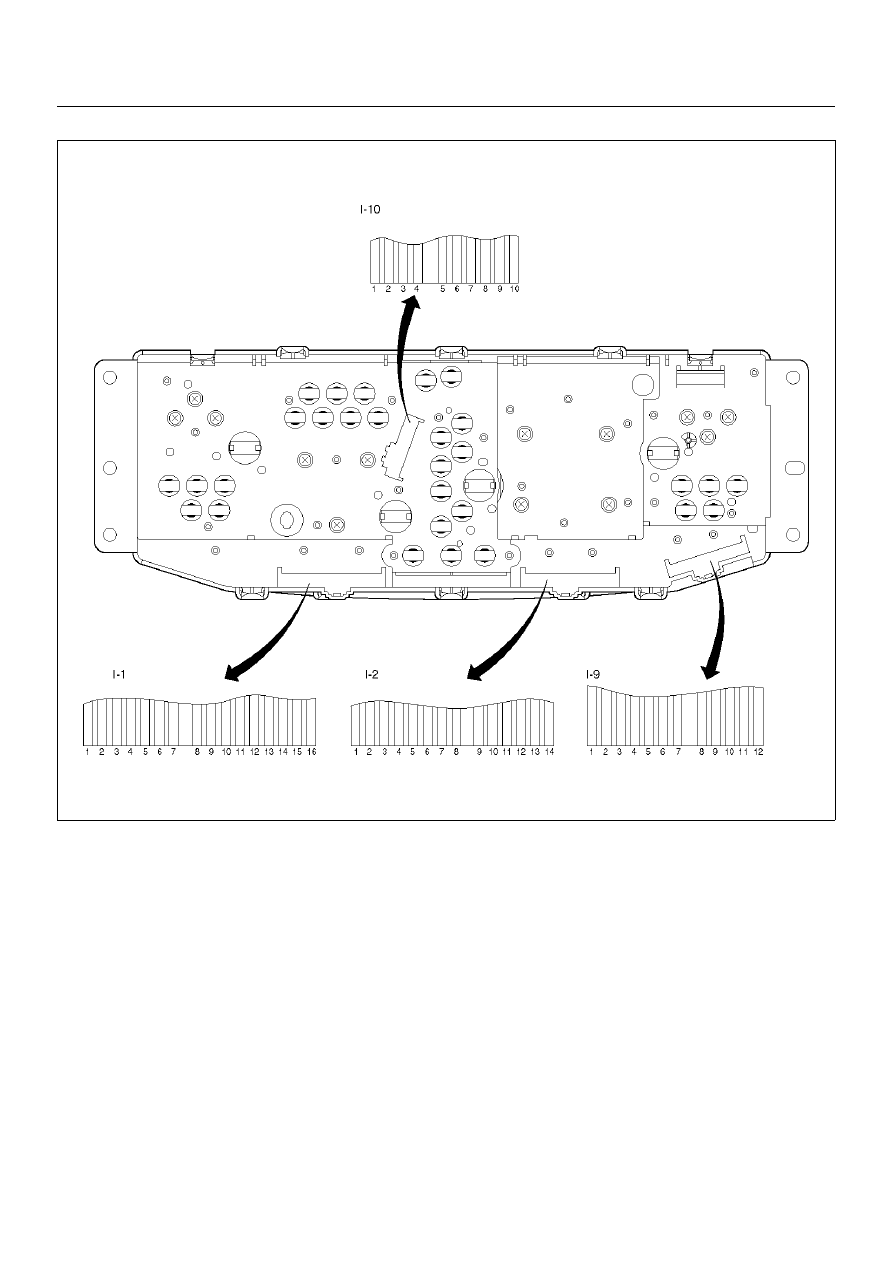

Meter Assembly W/A/T

825RX013

METER AND GAUGE

8E–9

Connector No. I–1

Terminal

Function

1

—

2

—

3

—

4 Oil pressure warning light

5 Check engine warning light

6 Check trans warning light

7 Engine coolant temperature gauge

8 Brake warning light

9 Ground (Gauge)

10 Charge warning light

11

—

12 Starter switch

13 Air bag warning light

14 A/T oil temp warning light

15 Seat belt warning light

16 Illumination (+)

Connector No. I–2

Terminal

Function

1 Turn signal indicator light (Left)

2 Turn signal indicator light (Right)

3 Ground

4

—

5 Illumination (

−

)

6 Tachometer

7

—

8 Cruise  set

9 ABS indicator light

10 4WD indicator light

11

—

12 Speedometer

13 Gnd

14 Fuel gauge

Connector No. I–9

Terminal

Function

1 Illumination (

−

)

2 Illumination (+)

3

—

4

—

5

—

6

—

7 Power drive indicator light

8 Winter drive indicator light

9

—

10

—

11 Battery (+)

12

—

Connector No. I–10

Terminal

Function

1 L position (A/T)

2 2 position (A/T)

3 3 position (A/T)

4 D position (A/T)

5 N position (A/T)

6 R position (A/T)

7 P position (A/T)

8 A/T shift indicator light

9 High–beam indicator light (

−

)

10 High–beam indicator light (+)

8E–10

METER AND GAUGE

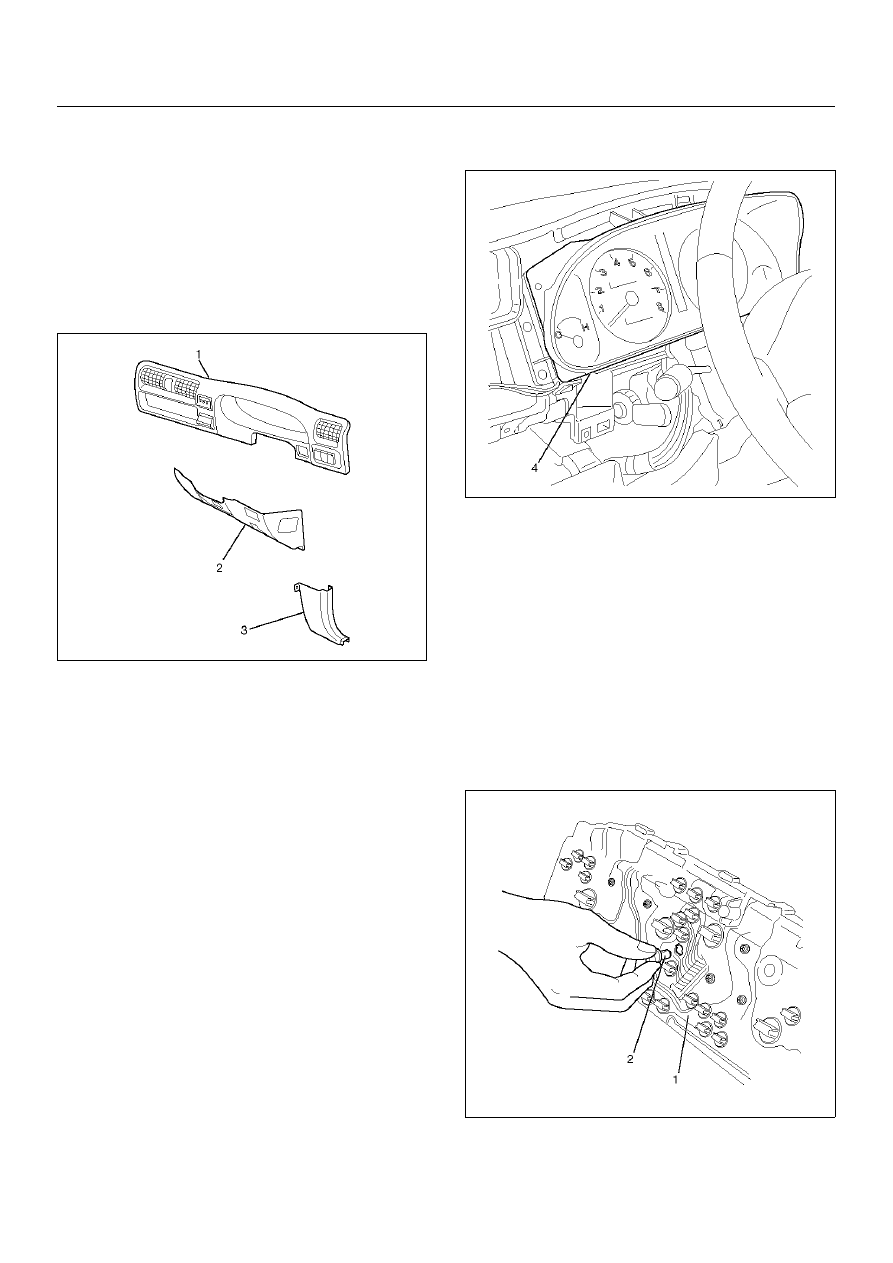

Removal

1. Disconnect the battery ground cable.

2. Remove the Dash Side Trim Panel –RH (3).

3. Remove the lower cover Assembly(2).

• Refer to the Instrument Panel Assembly in Body

Structure section.

4. Remove the meter cluster Assembly(1).

• Refer to the Instrument Panel Assembly in Body

Structure section.

821RW292-1

5. Remove four fixing screws and disconnect the meter

connectors to remove the meter assembly(4).

825RW284

CAUTION:  The removed meter assembly should be
placed upright or with its face side up.

Installation

To install, follow the removal steps in the reverse order.

Warning Light Bulb, Indicator Light Bulb, Illumination Light Bulb,

A/T Shift Indicator Light Bulb

Removal

1. Disconnect the battery ground cable.

2. Remove the meter assembly(1).

• Refer to the Meter Assembly removal steps in

Meter and Gauge section.

3. Hold the bulb socket by hand and rotate it

counterclockwise to remove the socket & bulb(2)
from the meter body.

825RW059

Installation

To install, follow the removal steps in the reverse order.
