Opel Astra h. Ремонт амортизаторной стойки передней подвески

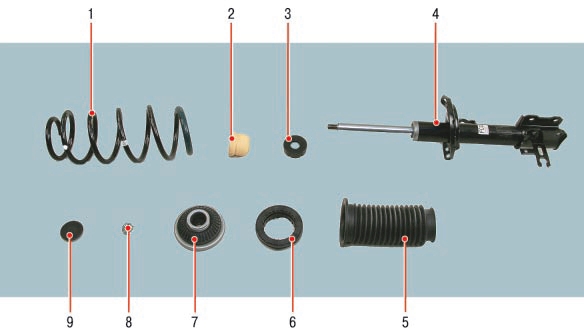

Рис. 7.3. Детали амортизаторной стойки: 1 – пружина; 2 – буфер сжатия; 3 – защитный колпак амортизатора; 4 – амортизатор; 5 – защитный чехол; 6 – верхняя прокладка пружины; 7 – верхняя опора стойки с демпфером; 8 – гайка штока амортизаторной стойки; 9 – крышка верхней опоры.

Ремонт амортизатора телескопической амортизаторной стойки обычно не приводит к желаемому результату, поэтому при необходимости рекомендуем заменить амортизатор.
Вам потребуются: накидной ключ «на 24»…

…высокая торцовая головка «на 21», имеющая шестигранник «на 24» (можно использовать специальную головку для свечей зажигания), ключ TORX Е50, приспособление для сжатия пружины.

1. Снимите амортизаторную стойку (рис. 7.3) с автомобиля (см. Снятие и установка амортизаторной стойки передней подвески Опель Астра h).

2. Установите приспособление для сжатия пружины и сожмите пружину.

3. Ослабьте затяжку гайки штока, удерживая шток от проворачивания ключом TORX Е50, пропущенным в отверстие торцовой головки, которую, в свою очередь, вращайте накидным ключом, если гайку не ослабили при снятии амортизаторной стойки…

4….и отверните гайку от штока.

5. Снимите верхнюю опору стойки вместе с резиновым демпфером А…

Примечания.
Верхняя опора стойки и упорный подшипник представляют собой неразборный узел, поэтому в случае неисправности или повреждении одного из двух этих элементов необходимо заменить узел в сборе. Замените верхнюю опору в случае сильной деформации или местного выпучивания резинового массива, а также в том случае, если опорный подшипник корродирован, имеет осевое перемещение в корпусе или его заедает при проворачивании.
Резиновый демпфер опоры при необходимости можно с нее снять. Поврежденный демпфер замените новым.

6….верхнюю прокладку пружины…

Примечание.

Поврежденную верхнюю прокладку пружины замените новой.

7….защитный чехол, одновременно выполняющий функцию дополнительной верхней прокладки пружины…

Примечание.

Поврежденный защитный чехол замените новым.

8….пружину…

Примечание.
Пружины заменяйте только парами (правую и левую одновременно).

9….буфер сжатия…

Примечание.

Поврежденный буфер сжатия замените новым.

10….и защитный колпак амортизатора.

11. Установите амортизатор вертикально и несколько раз до упора опустите и поднимите его шток. Убедитесь в том, что шток перемещается без провалов, заеданий и стуков. В противном случае замените амортизатор. Кроме того, замените его при повреждении резьбы в верхней части штока.

Предупреждение.
Амортизаторы телескопических амортизаторных стоек заменяйте только парами (правый и левый одновременно).

12. Установите детали в порядке, обратном снятию.

Примечания.

При установке пружины следите за тем, чтобы конец нижнего витка был расположен в специальном пазу нижней чашки пружины…

…а конец верхнего витка – в пазу отбортовки защитного чехла, играющей роль дополнительной верхней прокладки пружины.
Гайку штока амортизаторной стойки затягивайте на автомобиле, стоящем на земле, моментом, указанным в приложении 1.

Рекомендация
После ремонта амортизаторной стойки передней подвески проверьте и при необходимости отрегулируйте углы установки колес (см. Проверка и регулировка углов установки колес Опель Астра h).
Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
