Opel Astra h. Передняя подвеска





Передняя подвеска Опель Астра Н

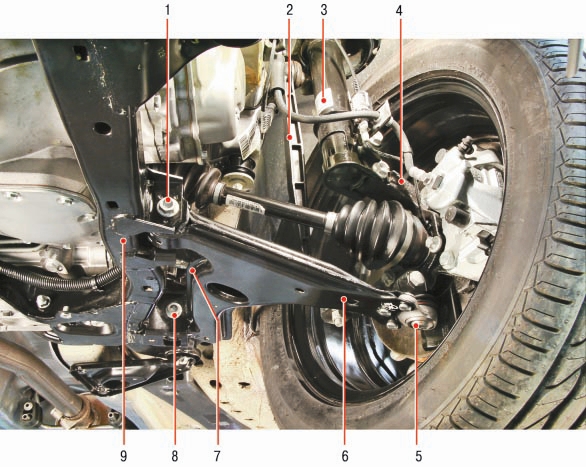

Рис. 7.1. Передняя подвеска (левая сторона): 1 – передний шарнир (сайлентблок) рычага передней подвески; 2 – стойка стабилизатора поперечной устойчивости; 3 – амортизаторная стойка; 4 – поворотный кулак; 5 – шаровая опора; 6 – рычаг передней подвески; 7 – штанга стабилизатора поперечной устойчивости; 8 – задний шарнир (сайлентблок) рычага передней подвески; 9 – передний подрамник.

Передняя подвеска Опель Астра Н

Рис. 7.2. Амортизаторная стойка передней подвески: 1 – телескопический амортизатор; 2 – пружина; 3 – защитный чехол; 4 – верхняя опора амортизаторной стойки.

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.
Основной элемент передней подвески – телескопическая амортизаторная стойка 3 (рис. 7.1), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны следующие основные детали….





Передняя подвеска Опель Астра Н

…витая цилиндрическая пружина 2 (рис. 7.2)…

Передняя подвеска Опель Астра Н

…защитный чехол 3 стойки…

Передняя подвеска Опель Астра Н

…буфер сжатия (установлен под защитным чехлом 3)…

Передняя подвеска Опель Астра Н

…и верхняя опора 4. Через упорный подшипник и верхнюю опору нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 4 (см. рис. 7.1) передней подвески. Рычаг 6 передней подвески прикреплен задней частью к подрамнику 9 с помощью сайлентблоков 1 и 8, а передней частью через шаровую опору 5 соединен с нижней частью поворотного кулака 4 передней подвески. Подрамник, в свою очередь, прикреплен к лонжеронам кузова.

Передняя подвеска Опель Астра Н

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с подрамником 9 двумя скобами, а со стойкой передней подвески – стойками 2 стабилизатора.
Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.
Углы поперечного (развал) и продольного («кастер») наклона осей поворота колес заданы конструктивно и в эксплуатации не регулируются, а схождение передних колес регулируют изменением длины тяг рулевого управления.
