Opel Astra h. Снятие и установка амортизаторной стойки передней подвески





Вам потребуются: накидной ключ «на 24»…



…высокая торцовая головка «на 21», имеющая шестигранник «на 24» (можно использовать специальную головку для свечей зажигания), ключ TORX Е50, ключи «на 17» и «на 18», сварочные клещи или пассатижи, отвертка с плоским лезвием.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.
2. Снимите колесо.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

3. Извлеките из держателя тормозной шланг.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

4. Захватив клещами или пассатижами отогнутый край фиксирующей скобы…

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н





5….снимите скобу с держателя шланга и извлеките шланг из отверстия кронштейна на амортизаторной стойке.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

6. Нажмите на фиксатор колодки жгута проводов датчика частоты вращения колеса…

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

7….и разъедините колодку.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

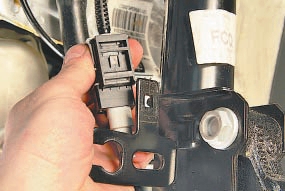

8. Нажмите отверткой на фиксатор ответной части колодки жгута проводов датчика частоты вращения колеса…

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

9….и отсоедините ее от кронштейна на амортизаторной стойке.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

10. Отверните гайку пальца верхнего шарнира стойки стабилизатора поперечной устойчивости, удерживая палец от проворачивания вторым ключом…

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

11….и отсоедините стойку от кронштейна на амортизаторной стойке.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

12. Если снимаете амортизаторную стойку для ремонта, снимите защитную крышку верхней опоры амортизаторной стойки…

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

13….и ослабьте затяжку гайки штока, удерживая шток от проворачивания ключом TORX Е50, пропущенным в отверстие торцовой головки, которую, в свою очередь, вращайте накидным ключом.

Примечание.
Ослаблять гайку штока амортизаторной стойки, установленной на автомобиле, значительно удобнее, чем у снятой стойки.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

14. Разведите отверткой замки запорного кольца амортизаторной стойки…

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

15….и снимите половины запорного кольца.

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

16. Отверните гайки двух болтов крепления амортизаторной стойки к поворотному кулаку, извлеките болты из отверстий стойки и кулака…

Снятие и установка амортизаторной стойки передней подвески Опель Астра Н

17….и снимите амортизаторную стойку.
18. Установите детали в порядке, обратном снятию.

Примечание.
После замены амортизаторной стойки передней подвески или ее деталей проверьте и при необходимости отрегулируйте углы установки колес (см.Проверка и регулировка углов установки колес). Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
