Опель Астра. Замена тормозных колодок дискового тормоза заднего колеса

ПРИМЕЧАНИЕ

  Как правило все тормозные колодки одной оси должны быть заменены.

  Снятие

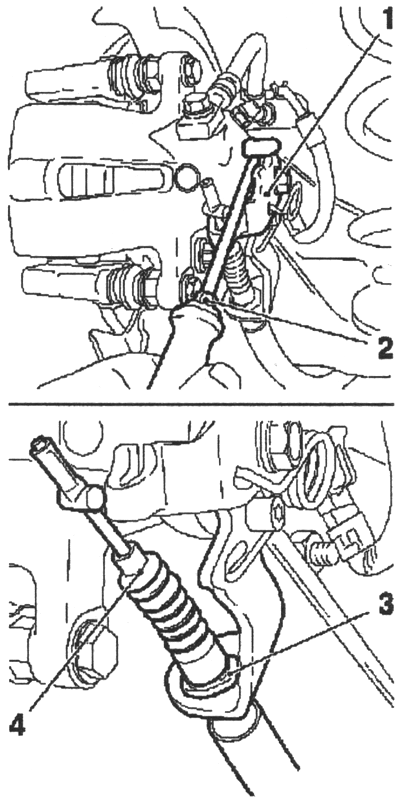

Рис. 6.53. Снятие тормозных колодок

(предварительные операции):

1 — рычаг суппорта; 2 — отвертку; 3 — зажим;

4 — трос стояночной тормозной системы

  Ослабьте трос стояночной тормоз­ной системы.

  Освободите рычаг привода стоя­ночной тормозной системы.

  Отсоедините крышку диагностиче­ского соединения.

  Отсоедините гофрированную труб­ку стояночной тормозной системы.

  Ослабьте трос стояночной тормоз­ной системы отвинчивая регулиро­вочную гайку.

  Снимите задние колеса.

  Отсоедините трос стояночной тормозной системы от тормозного суппорта.

  Отожмите рычаг суппорта вниз в направлении стрелки, используя отвертку, и отсоедините трос стоя­ночной тормозной системы.

  Примечание:  Убедитесь в том, что пылезащитная втулка между ры­чагом и тормозным суппортом не по­вреждена.

  Снимите зажим и вытяните трос стояночной тормозной системы из кронштейна

  Снимите тормозные колодки из тормозного суппорта.

  Отверните болт от тормозного суп­порта.

  Отведите суппорт вверх.

  Отверните тормозной поршень.

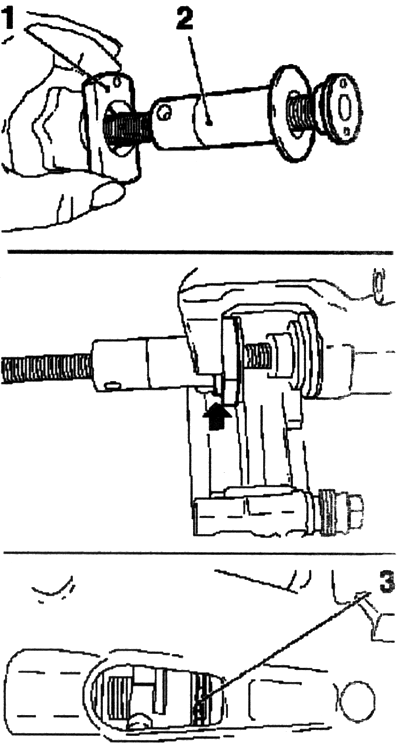

Рис. 6.54. Установка специального инст­румента на суппорт:

1 — суппорт; 2 — при­способление

ПРИМЕЧАНИЕ

  Уровень тормозной жидкости в бач­ке гидропривода тормозной систе­мыповышается. Откачайте тормоз­ную жидкость грушей в случае не­обходимости.

  Поместите приспособление КМ-6007-А на тормозном суппорте с КМ-6007–30 (рис. 6.54).

  Нажмите приспособление КМ-6007–30 на КМ-6007-А.

ПРИМЕЧАНИЕ

  Убедитесь в том, что буртик (стрел­ка) КМ-6007–30 указывает на махо­вичокили шестигранную часть КМ-6007-А.

  Отверните тормозной поршень до ограничителя, затем выньте его из тормозного суппорта до совмеще­ния паза в тормозном поршне с от­верстием в тормозном суппорте.

  Снимите тормозной суппорт с опоры.

ПРИМЕЧАНИЕ

  Перед установкой тормозных коло­док тормозной суппорт должен бытьполностью снят с направляю­щей колодок.

  Отсоедините верхний болт от тор­мозного суппорта, удерживая его от­крытым гаечным ключом.

  Отсоедините тормозной суппорт от направляющей колодок.

  Подвесьте тормозной суппорт к задней пружине на подходящем проводе.

  Выньте тормозные колодки и на­правляющие пластины.

  Очистите направляющие тормоз­ных колодок в верхней и нижней час­ти направляющей колодок и поверх­ности контакта с тормозными колод­ками на тормозном поршне и проти­воположные поверхности (стрелки) (рис. 6.55).

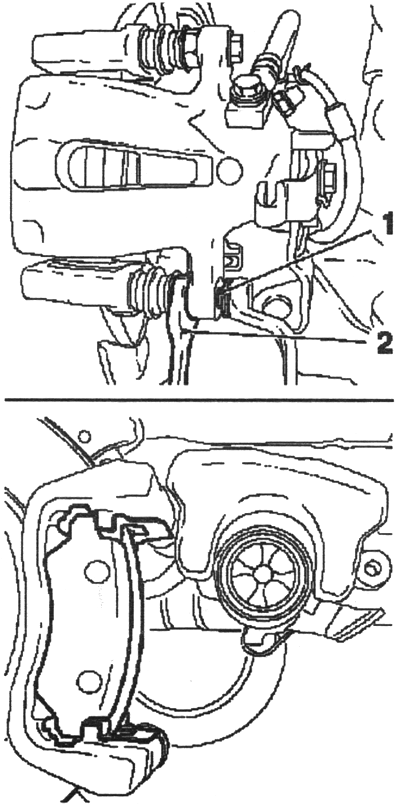

Рис. 6.55. Очистка тормозных колодок в верхней и нижней части

направляющей колодок:

1 — тормозной поршень; 2 — на­правляющие тормозных колодок

ПРИМЕЧАНИЕ

  Удостоверьтесь, что остатки клея удалены с поверхностей тормознойколодки.

  Проверьте износ тормозных дисков.

  Установка

ВНИМАНИЕ

  Если тормозной суппорт дает утеч­ку, повреждена защитная крышка на тормозном поршне или уплотняющая втулка направляющей коло­док, замените тормозной суппорт и/или направляющую колодок.

  Установите новые направляющие в направляющую колодок.

  Нанесите консистентную смазку на направляющую колодок ниже на­правляющих (маркированные по­верхности — утолщение 1).

  Установите направляющие.

ВНИМАНИЕ

  Защитная пленка на тормозных ко­лодках должна быть снята после установки тормозных колодок. Тормозная колодка с механичес­ким индикатором износа (если имеется) должна быть с внутрен­ней стороны.

  Установите новые тормозные ко­лодки в направляющую колодок.

  Присоедините тормозной суппорт к направляющей колодок.

  Установите суппорт тормоза на на­правляющей колодок.

ПРИМЕЧАНИЕ

  Удостоверьтесь, что направляю­щие не деформированы, а клейкиеповерхности накладок тормозных колодок вошли в контакт с тор­мознымсуппортом только по­сле того, как они были правильно установлены.

  Сдвиньте тормозной суппорт в направлении стрелки, от задней части к передней на направляющей колодок.

  Присоедините болты суппорта тор­мозного механизма к направляющей колодок.

  Очистите резьбу и установите но­вые болты с фиксирующим составом удерживайте открытым гаечным ключом, момент затяжки 25 H-m.

  Присоедините трос стояночной тормозной системы к тормозному суппорту.

  Присоедините трос стояночной тормозной системы к кронштейну зажимом (рис. 6.56).

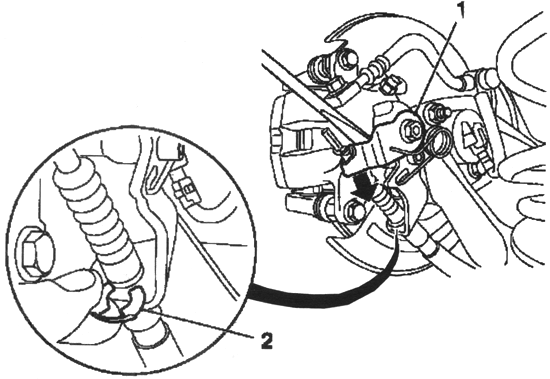

Рис. 6.56. Присоединение трос стояноч­ной тормозной системы:

1,2- тросы стоя­ночной тормозной системы

  Отожмите рычаг суппорта вниз в направлении стрелки, используя отвертку, и присоедините трос стоя­ночной тормозной системы.

  Установите задние колеса и затя­ните моментом Н-м.

  Несколько раз нажмите на педаль тормоза.

  Запустите двигатель.

  Держите педаль тормоза нажатой в течение приблизительно 30 с со средним усилием.

  Долейте тормозную жидкость до метки « МАХ».
