Опель Астра. Снятие и установка суппорта тормоза заднего колеса

ПРИМЕЧАНИЕ

  Тормозные колодки должны быть сняты, чтобы снять тормозной суп­портзаднего колеса.

  Снятие

  Освободите трос стояночной тор­мозной системы.

  Освободите рычаг привода стоя­ночной тормозной системы.

  Отсоедините гофрированные труб­ки стояночной тормозной системы.

  Освободите трос стояночной тор­мозной системы отвернув регулиро­вочную гайку.

  Пополните бачок гидропривода тормозной системы до метки «МАХ» и закройте с помощью МКМ-558–10.

  Снимите соответствующее заднее колесо.

ПРИМЕЧАНИЕ

  Маркируйте положение относи­тельно центра колеса.

  Снимите суппорт тормоза.

  Отцепите трос стояночной тормоз­ной системы.

  Отожмите рычаг привода суппорта отверткой и отсоедините трос стоя­ночной тормозной системы.

  Снимите упор.

  Вытяните трос стояночной тормоз­ной системы из крепления на тор­мозном суппорте.

  Отверните 1 винт.

  Удерживайте за шестигранник на­правляющего штифта (рис. 6.43).

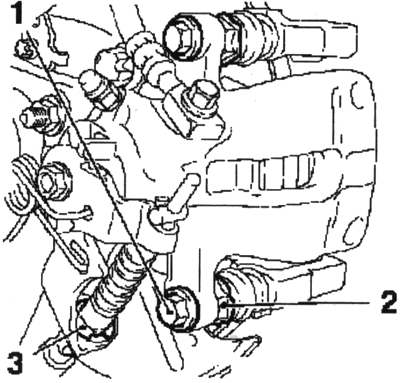

Рис. 6.43. Снятие тормозного диска:

1 — винт; 2 — направляющий штифт; 3 — упор

  Отведите суппорт тормоза вверх.

  Отверните тормозной поршень.

ПРИМЕЧАНИЕ

  Уровень тормозной жидкости в ре­зервуаре поднимается, в случае не­обходимости, откачайте с грушей.

  Вверните тормозной поршень с помощью специальных инстру­ментов КМ-6007-А и.КМ-6007–30 (рис. 6.44).

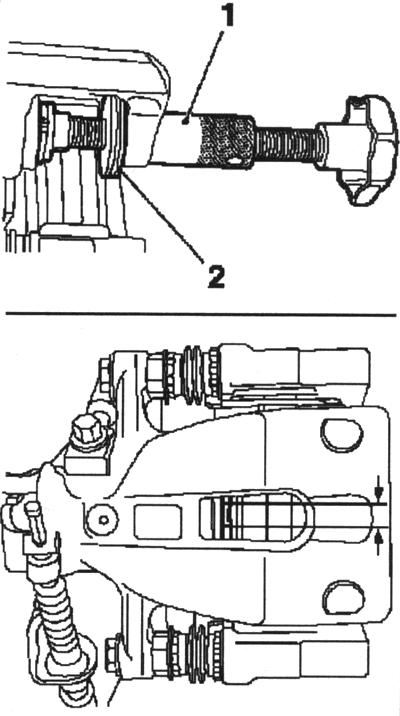

Рис. 6.44. Вворачивание тормозного пор­шня:

1,2- специальные инструменты

ПРИМЕЧАНИЕ

  Буртик на КМ-6007–30 должен ука­зывать в направлении маховичка илишестигранной части КМ-6007-А.

  Вверните поршень до ограничителя.

  Выверните поршень снова до сов­мещения выреза в тормозном порш­не с отверстием на тормозном суп­порте (стрелки на рисунке 6.44).

  Снимите тормозной суппорт с на­правляющей.

ПРИМЕЧАНИЕ

  Тормозной суппорт должен быть полностью снят с направляющей колодок перед установкой тормоз­ных колодок.

  Отверните болт.

  Удерживайте за шестигранник на­правляющего штифта (рис. 6.45).

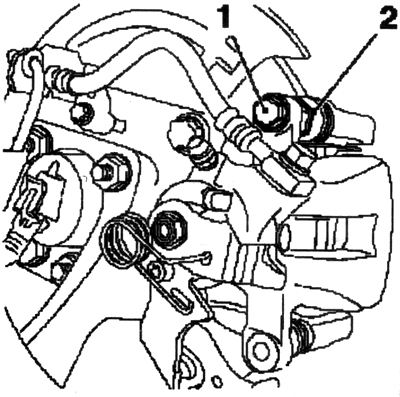

Рис. 6.45. Направляющий штифт:

1 — болт; 2 — штифт

  Отсоедините тормозной суппорт от направляющей колодок.

  Подвесьте тормозной суппорт к задней пружине на подходящем проводе.

  Снимите тормозные колодки и на­правляющие пластины.

  Отсоедините тормозной шланг от тормозного суппорта

ПРИМЕЧАНИЕ

  Соберите вытекающую тормозную жидкость и закройте отверстие.

  Отверните болты направляющей колодок от опорной плиты тормозно­го механизма и снимите направляю­щую колодок (рис. 6.46).

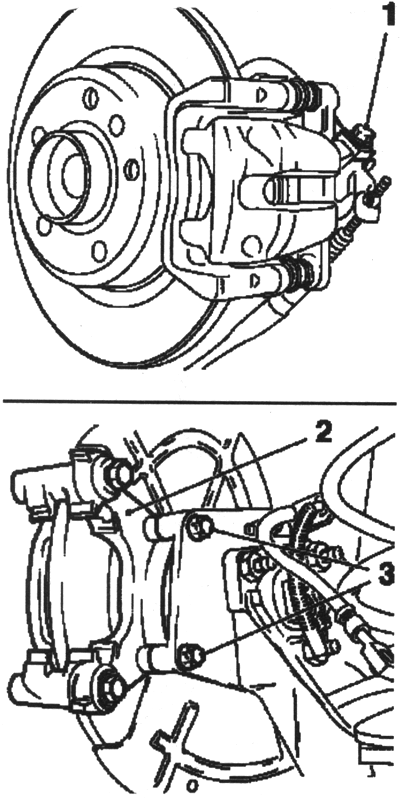

Рис. 6.46. Снятие направляющей коло­док:

1 — тормозной шланг; 2 — направляющая колодок; 3 — болты

  Установка

  Если тормозной суппорт дает утеч­ку, будет повреждена защитная крышка на тормозном суппорте или уплотняющая втулка направляющей колодок: Замените тормозной суп­порт/ направляющую колодок.

  Присоедините тормозной суппорт к направляющей колодок и затяните моментом 100 Нм.

ПРИМЕЧАНИЕ

  Очистите резьбу и установите бол­ты с фиксирующим составом.

  Установите тормозные колодки с новой клейкой пленкой.

  Присоедините трос стояночной тормозной системы к кронштейну новым удерживающим хомутом (рис. 6.47).

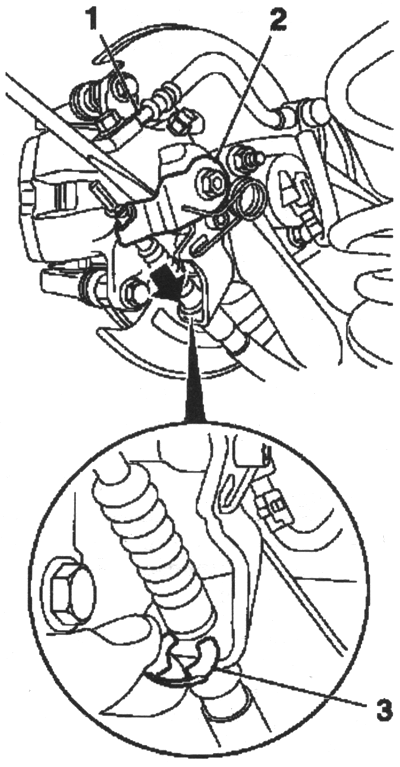

Рис. 6.47. Снятие направляющей коло­дки:

1 — тормозной шланг ; 2 — рычаг управ­ления;

3 — удерживающий хомут
