Опель Астра. Снятие и установка тормозных колодок заднего колеса

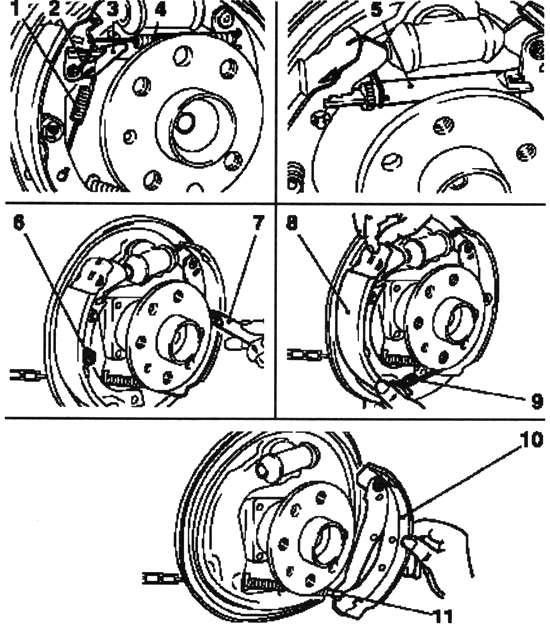

Рис. 6.48. Снятие тормозных колодок заднего колеса:

1 — пружина; 2 — удерживающий хо­мут; 3 — регулировочный рычаг;

4 — верхняя пружина; 5 — регулировочный модуль;

6 — чашки пру­жин сжатия; 7 — специальный инструмент;

8 — передняя тормозная колодка; 9 — пружина;

10 — задняя тормозная колодка; 11 — трос стояночной тормозной системы





  Снятие



  Снимите заднее колесо.

  Снимите тормозной барабан.

  Отсоедините верхнюю пружину пло­скогубцами для тормозных пружин.

  Снимите удерживающий хомут.

  Отсоедините регулировочный ры­чаге пружиной.

  Снимите регулировочный модуль с термозажимом, Немного разведи­те тормозные колодки.

  Поверните чашки пружин сжатия с обеих сторон с помощью специаль­ного инструмента КМ 346 до осво­бождения пружин.

  Снимите переднюю тормозную ко­лодку и отсоедините пружину.

  Отсоедините заднюю тормозную колодку от троса стояночной тормоз­ной системы и снимите.



  Установка



  Очистите тормозной щит и покрой­те с обеих сторон противоскрипной смазкой все сопрягаемые поверхно­сти тормозных колодок в области стрелок (рис. 6.49).

  Очистите тормозной барабан.

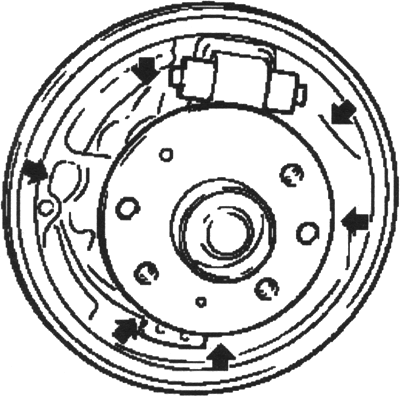

Рис. 6.49. Места очищаемые противо­скрипной смазкой



  Проверьте колесный тормозной цилиндр на утечку, замените в случае необходимости.

  Проверьте стопорные пружины и крепления на наличие повреждений, замените в случае необходимости.

  Проверьте тормозные колодки на наличие трещин, замасливания и износа, замените тормозные ко­лодки в случае необходимости.

  Проверьте тормозные барабаны на наличие трещин и поверхности тормозных колодок на наличие ри­сок — в случае необходимости: про­точите тормозной барабан или заме­ните тормозной барабан.

  Установите заднюю тормозную ко­лодку в трос стояночной тормозной системы.

ПРИМЕЧАНИЕ

  Перед монтажом тормозных коло­док, убедитесь в том, что трос стоя­ночнойтормозной системы нахо­дится в направляющей на тормоз­ном щите.

  Установите фиксатор, пружину сжатия и пластину с помощью специ­ального инструмента КМ 346.

  Закрепите фиксирующую пружину и установите колодку переднего тор­мозного механизма на направляющей.

  Установите фиксатор, пружину сжатия и пластину передней тормоз­ной колодки.

  Установите регулировочный мо­дуль.

  Покройте резьбу силиконовой смазкой.

ПРИМЕЧАНИЕ

  Храповик не должен быть блокиро­ван в конце модуля регулировки.

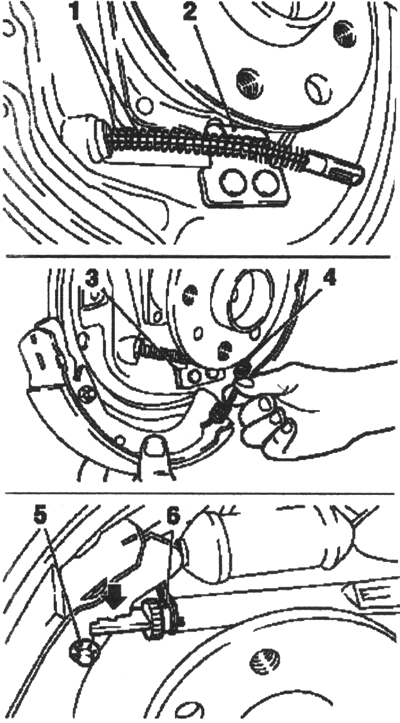

Рис. 6.50. Установка тормозных колодок заднего колеса:

1 — трос стояночной тор­мозной системы; 2 — направляющая троса;

3 — направляющая переднего тормозного ме­ханизма;

4 — фиксирующая пружина; 5 — пру­жинная шайба; 6 — храповик



  Установите модуль регулировки с термозажимом — убедитесь в пра­вильности установки (стрелка).

  Убедитесь в том, что пружинная шайба была установлена до установ­ки регулировочного рычага.

ПРИМЕЧАНИЕ

  Установите новую пружинную шай­бу, при монтаже новых тормозныхколодок.

  Установите регулировочный рычаг с пружиной.

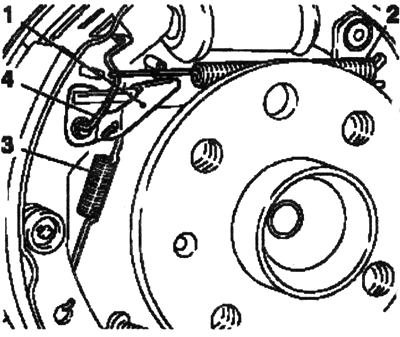

Рис. 6.51. Установка регулировочного ры­чага и пружин:

1 — регулировочный рычаг; 2 — верхняя пружина;

3 — пружина; 4 — удер­живающая скоба



  Установите удерживающую скобу и верхнюю пружину плоскогубцами для тормозных пружин.

  Установите тормозной барабан.

  Установите заднее колесо и затя­ните моментом 110 Н-м.

  Отрегулируйте барабанный тор­мозной механизм и стояночную тор­мозную систему.
