Опель Астра. Снятие и установка защитного кожуха тормоза переднего колеса

Снятие

Снимите переднее колесо.

Снимите тормозной диск.

Отверните гайку вала колеса.

Удерживайте ступицу колеса с ключом КМ-468-В (рис. 6.39).

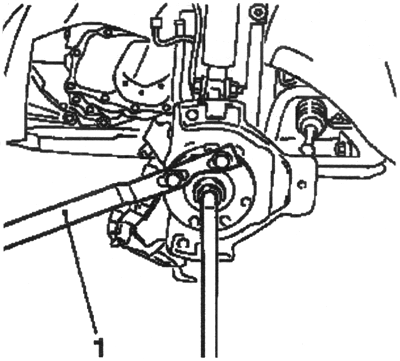

Рис. 6.39. Специальный ключ:

1 — ключ

Отсоедините разъем жгута проводов датчика, устанавливаемого на колесе автомобиля.

Отсоедините модуль подшипника колеса, отвернув 3 болта крепления.

Отверните 3 болта.

Отсоедините модуль подшипника колеса с защитным кожухом от поворотного кулака и вала колеса.

ПРИМЕЧАНИЕ

Отметьте установочное положение модуля подшипника колеса и защитногокожуха.

Снимите защитный кожух с модуля подшипника колеса.

Установка

Присоедините модуль подшипника колеса.

Установите защитный кожух на модуль подшипника колеса.

Установите мдуль подшипника колеса с защитным кожухом на вал колеса и поворотный кулак.

ПРИМЕЧАНИЕ

Отметьте установочное положение.

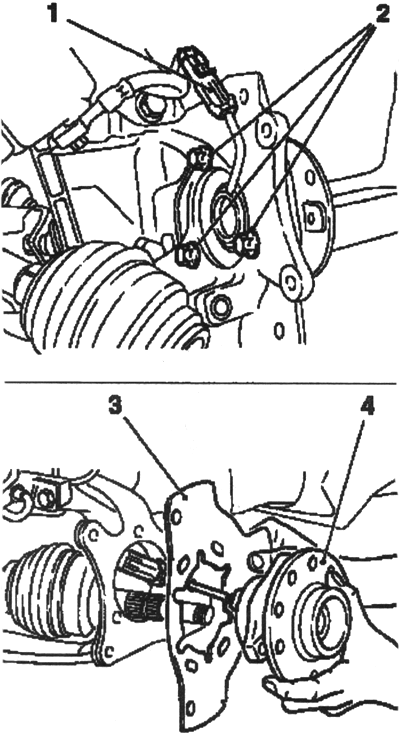

Рис. 6.40. Снятие защитного кожуха:

1 — разъем жгута проводов; 2 — болты крепления;

3 — защитный кожух; 4 — модуль подшипника колеса

Заверните 3 новых болта и затяните моментом 90 Н-м доверните на + 30^о и + 15^о

ПРИМЕЧАНИЕ

Очистите резьбу и установите болты с фиксирующим составом.

Подключите разъем жгута проводов датчика, устанавливаемого на колесе автомобиля.

Закрепите вал колеса на ступице колеса новой гайкой, затяните моментом 150 Н-м, отверните на 45^о, затем затяните моментом 250 Н-м.

Удерживайте ступицу колеса с помощью специального инструмента КМ-468-В.

Установите тормозной диск.

Установите переднее колесо и затяните моментом 110 Н-м.
