Опель Астра. Снятие и установка передних тормозных шлангов
Снятие
Пополните бачок гидропривода тормозной системы до метки «МАХ» и закройте с помощью специального инструмента МКМ-558–10. Снимите переднее колесо. Отверните болт типа «банджо» (3) от тормозного суппорта. ПРИМЕЧАНИЕ Соберите вытекающую тормозную жидкость и закройте отверстие. Отсоедините прижимную планку и штуцер трубки тормозной системы (1) от тормозного шланга (рис. 6.20).

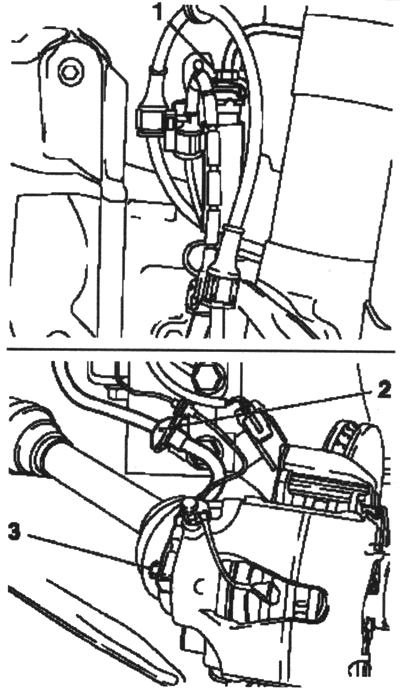

Рис. 6.20. Отсоединение тормозного шланга: 1 — трубка тормозной системы; 2 — прижимная планка; 3 — болт типа «банджо»
Снимите тормозной шланг с крепления.
Установка

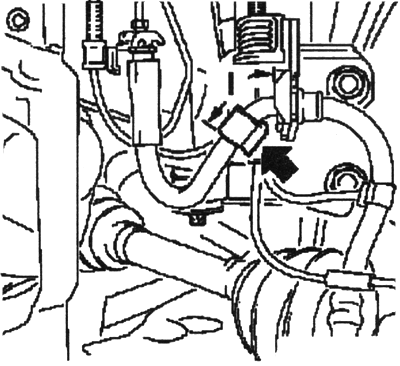

Присоедините тормозной шланг к суппорту болтом типа «банджо» с новыми уплотнительными кольцами и затяните моментом 40 Н-м. Присоедините трубку тормозной системы к тормозному шлангу и затяните моментом 14 Н-м. ПРИМЕЧАНИЕ Установите тормозной шланг для шасси IDS+. Запишите монтажный размер(I) протектора (стрелка на рисунке 6.21). Монтажный размер (I): 53 мм.
Рис. 6.22. Закрепление жгута проводов датчика: 1 — зажим
Установите переднее колесо и затяните моментом 110 Нм. Удалите воздух из тормозной системы и проверьте герметичность. Откорректируйте уровень тормозной жидкости так, чтобы он находился у метки « МАХ».
