Опель Астра. Замена бачка гидропривода тормозной системы

  Снятие

  Снимите крышку бачка гидропри­вода тормозной системы автомобиля Opel Astra.

  Откачайте как можно больше тор­мозной жидкости.

  Отсоедините жгут проводов от ре­зервуара.

  Отсоедините разъем жгута прово­дов от датчика уровня тормозной жидкости (рис. 6.24).

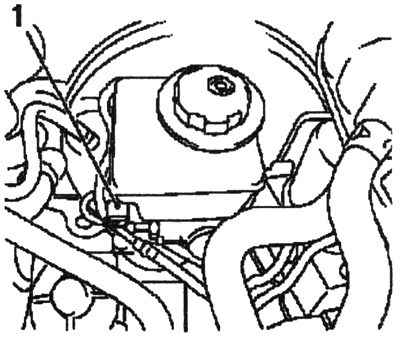

Рис. 6.24. Разъем жгута проводов датчи­ка уровня

тормозной жидкости:

1 — разъем

  Отсоедините бачок гидропривода тормозной системы от главного тор­мозного цилиндра.

  Отверните болт (рис. 6.25).

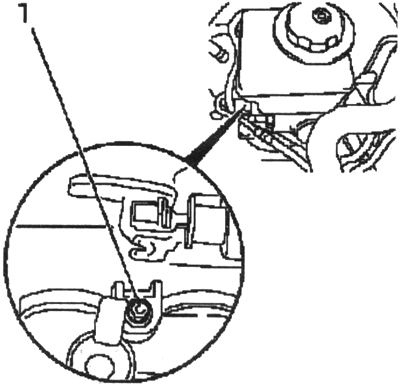

Рис. 6.25. Болт крепления бачка гидро­привода

тормозной системы:

1 — болт

  Аккуратно снимите бачок гидро­привода тормозной системы с глав­ного тормозного цилиндра.

ПРИМЕЧАНИЕ

  Соберите тормозную жидкость и закройте отверстия.

  Для автомобилей с механической коробкой передач: отсоедините подающий трубопровод главного цилиндра сцепления от бачка гид­ропривода тормозной системы (рис. 6.26).

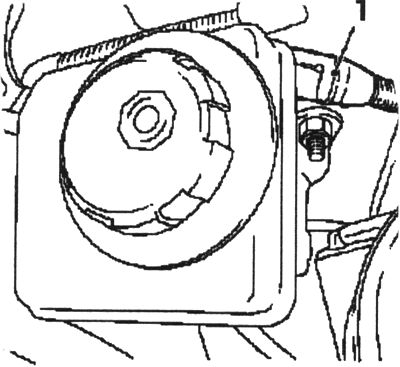

Рис. 6.26. Отсоединение подающего тру­бопровода

главного цилиндра сцепления:

1 — подающий трубопровод

ПРИМЕЧАНИЕ

  Соберите тормозную жидкость и закройте отверстия.

  Отсоедините датчик уровня тор­мозной жидкости.

  Установка

  Замените уплотнения на главном тормозном цилиндре (рис. 6.27).

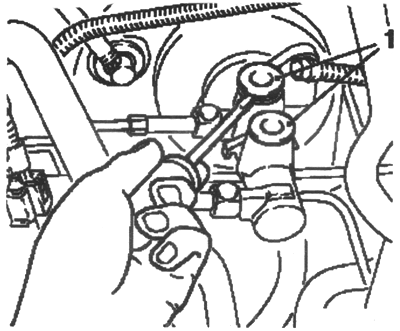

Рис. 6.27. Замена уплотнения на главном тормозном цилиндре:

1 — уплотнение

ПРИМЕЧАНИЕ

  Не используйте минеральные масла или консистентные смазки, при уста­новке уплотнений или питающего тру­бопровода главного цилиндра сцеп­ления на штуцер бачка гидропривода тормозной системы. В случае необхо­димости, должна использоваться па­ста для тормозных цилиндров.

  Присоедините датчик уровня тор­мозной жидкости.

  Для автомобилей с механической коробкой передач: Присоедините подающий трубопровод главного ци­линдра сцепления к бачку гидропри­вода тормозной системы.

  Присоедините бачок гидропривода тормозной системы к главному тор­мозному цилиндру.

ПРИМЕЧАНИЕ

  Убедитесь в том, что бачок гидро­привода тормозной системы пра­вильноустановлен.

  Присоедините бачок гидропривода тормозной системы к главному тор­мозному цилиндру.

  Подключите разъем жгута проводов датчика уровня тормозной жидкости.

  Закрепите зажимом жгут проводов на бачке гидропривода тормозной системы.

  Удалите воздух из тормозной сис­темы.

  Пополните бачок гидропривода тормозной системы до метки «МАХ».

  Закройте бачок гидропривода тор­мозной системы крышкой.
