Опель Астра. Замена трубопроводов гидравлической системы рулевого управления с усилителем (ZF)





  Снятие



  Снимите подрамник передней под­вески.

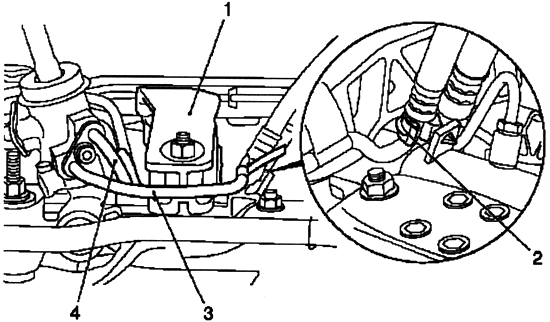

Рис. 5.33. Снятие подрамника передней подвески:

1 — кронштейн демпфирующего блока двигателя; 2 — держатель;

3 — подводящий трубопровод; 4 — возвратная трубка



  На автомобилях с левым расположе­нием рулевого управления снимите кронштейн демпфирующего блока двигателя сзади демпфирующего блока двигателя.

  Отсоедините держатель и отсое­дините подводящий трубопровод и возвратную трубку от рулевого ме­ханизма (рис. 5.23).

ПРИМЕЧАНИЕ

  Для сбора вытекающего масла ис­пользуйте лоток.

  Снимите подающий и возвратный трубопровод электрогидравлическо­го модуля, открутив болт крепления (рис. 5.34).

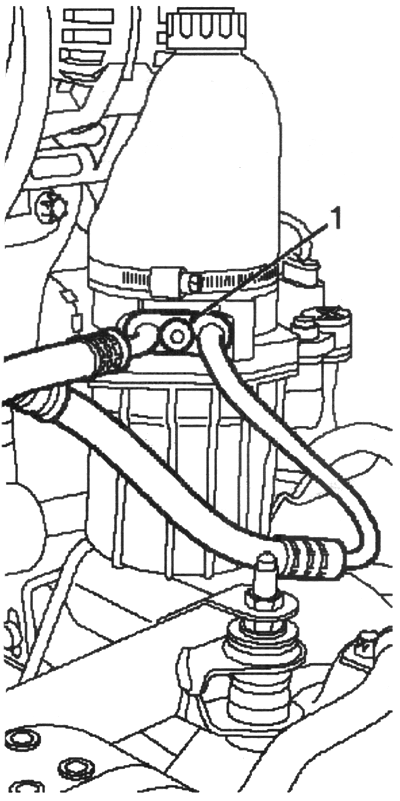

Рис. 5.34. Болт крепления топливопрово­да:

1 — болт



  Установка



  Присоедините подающий и воз­вратный трубопровод к рулевому ме­ханизму с новыми, уплотнительными кольцами и затяните болт крепления моментом 16 Нм.

  Присоедините подающий и воз­вратный трубопровод к электрогид­равлическому модулю с новыми, уп­лотнительными кольцами и затяните болт крепления моментом 16 Нм.

  Закрепите подающий и возврат­ный трубопровод в держателе руле­вого механизма.

  Установите подрамник передней подвески.

  Заполните гидросистему жидкос­тью и удалите из нее воздух.
