Опель Астра. Рулевой механизм. Разъем жгута проводов электрогидравлического модуля
Разъем жгута проводов автомобиля Опель Астра располагается под расширительным бачком охлаждающей жидкости, рядом с блоком управления антиблокировочной системы тормозов/ гидравлическим модулятором.

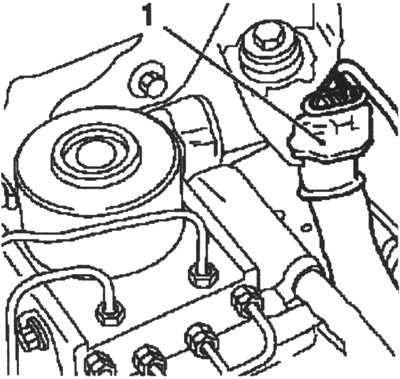

Рис. 5.3. Разъем жгута проводов
электрогидравлического модуля:
1 - разъем
Разводка контактов — разъем жгута проводов с 2 выводами (Х2) (ZF)
Разъем жгута проводов располагается на электрогидравлическом модуле.
Разводка контактов — разъем жгута проводов с 3 выводами (ZF)
Разъем жгута проводов располагается на электрогидравлическом модулеZF.
Разводка контактов-
разъем жгута проводов с 5 выводами (Х1) (TRW)
|
Вывод |
Назначение |
Тип сигнала |
|
1 |
Зажигание включено (вывод 15) |
I |
|
2 |
HS CAN высокий (только ZF) |
I/O |
|
3 |
HS CAN низкий (только ZF) |
I/O |
|
4 |
К-линия (только TRW) |
I/O |
|
5 |
Сигнал оборотов двигателя (только TRW) |
I |
|
Разводка контактов -разъем жгута проводов с 2выводами (Х2) (ZF) |
||
|
Вывод |
Назначение |
Тип сигнала |
|
1 |
Батарея + (вывод 30) |
I |
|
2 |
Масса-(вывод 31) |
I/O |
Разводка контактов -
разъем жгута проводовс 3 выводами (ZF)
|
Вывод |
Назначение |
Тип сигнала |
|
1 |
Зажигание включено (вывод 15) |
I |
|
2 |
HS CAN высокий (только ZF) |
I/O |
|
3 |
HS CAN низкий (только ZF) |
I/O |

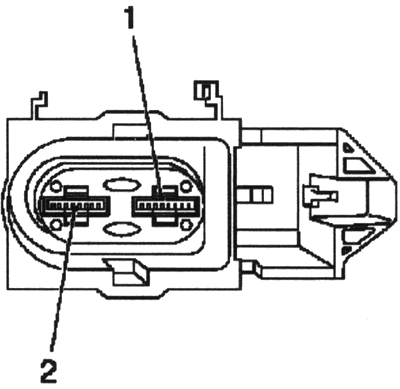

Разъем жгута проводов с 2 выводами (Х2) (ZF)

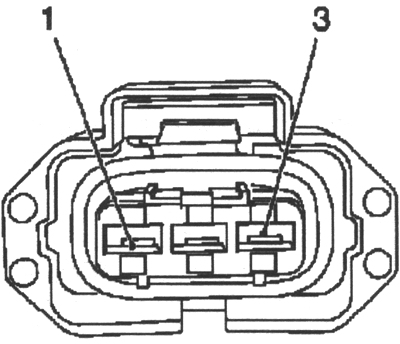

Разъем жгута проводов с 3 выводами (ZF)
Измерение хода рейки достигает за счет
использования различных осевых шарниров
|
Производитель |
Отношение |
Ход рейки |
Применение |
|
TRW |
15:1 |
68,3 мм |
Базовое шасси |
|
ZF |
15:1 |
72,5мм |
Базовое шасси |
|
ZF |
14:1 |
68,3 мм |
Спортивное шасси |
|
ZF |
14:1 |
66,8 мм |
Спортивное шасси с 18» колесами |
