Упругая балка задней подвески Opel Astra-G, Astra-H, Zafira - задняя ось

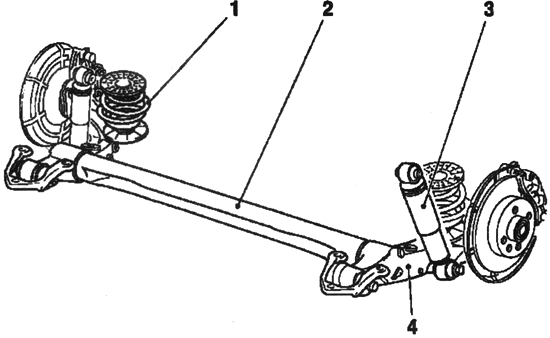

Рис. 4.47. Задняя подвеска:

1 — задняя пружина; 2 — упругий профиль (поперечина);

3 — амор­тизаторы; 4 — продольный рычаг с креплением задней оси





Таблица 4.7 Возможные неисправности, их причины и способы устранения





Возможные причины неисправности

Способ устранения

Износ центральной части протектора шины

Низкое давление в шине

Доведите до нормального давление в шине

Неправильная перестановка шин

Переставьте шины

Износ боковых частей протектора шины

Высокое давление в шине

Доведите до нормального давление в шине

Неправильная перестановка шин

Переставьте шины

Широкий износ боковых частей протектора шины

Неправильный угол схождения передних колес

Отрегулируйте угол схождения передних колес

Узкий износ боковых частей протектора шины

Неправильные углы развала передних колес или наклона оси шкворня

Проверьте поворотный кулак, рычаги, привод и подвеску

Неисправна подвеска

Выполните ремонт и, при необходимости, замените детали

Нарушена балансировка колес

Отбалансируйте колеса

Неправильная перестановка шин

Переставьте шины





  Задняя подвеска на этих моделях представляет собой неразрезной мост, работающий на кручение.

  Профиль кручения приваривается к двум продольный рычагам. В зави­симости от модели используется профиль различной толщины, сам профиль кручения приваривается к рычагам под различными углами. Это позволяет адаптировать зад­нюю подвеску к весу и конструкции (например спортивная подвеска) автомобиля Опель Астра.
