Опель Астра. Корпус передней оси ходовой части

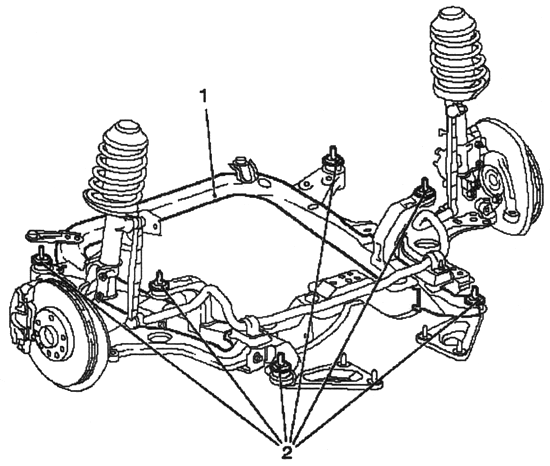

Рис. 4.1. Корпус передней оси:

1 — подрамник передней подвески; 2 — резинометаллические втулки






  Установка подрамника передней подвески на кузов через резинометал-лические втулки позволила сущест­венно уменьшить передачу вибраций и шума от езды к кузову и, в конечном счете, к салону автомобиля. В случае удара в области подрамника передней подвески, силы передаются на кузов через демпфирующие втулки в шести монтажных точках. Подрамник перед­ней подвески имеет впереди и сзади реактивные опоры для двигателя и ко­робки передач. Статическая нагрузка от двигателя и коробки передач погло­щается лонжеронами кузова.



  Обслуживание





  Снятие и установка подрамника передней подвески описаны в Инст­рукции по техническому обслуживанию Astra-H, группа «Е» и осуществ­ляются при помощи гидравлическо­го домкрата, и рамы КМ 904 и нового приспособления для центровки КМ 6390. Существенно, что эти спе­циальные инструменты используют­ся для того, чтобы правильно снять и установить подрамник передней подвески, а также правильно ориен­тировать подрамник передней под­вески относительно нижней части автомобиля. В отличие от Astra-G, направляющие на КМ 6390 — теперь находятся в области передних мон­тажных точек. Поэтому при подъеме автомобиля, обращайте особое вни­мание на то, чтобы отверстия для центровки КМ 6390 не были закрыты.

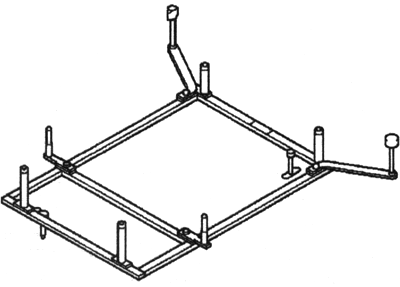

Рис. 4.2. Приспособление для снятия подрамника

передней подвески





Рекомендуемые моменты затяжки — передняя подвеска, колеса и шины









Компонент

Момент затяжки, Н-м

Вал колеса к ступице колеса

Затянуть до 150 Н-м, отвернуть на 45о, затянуть до 250 Н-м 5)

Опора аккумуляторной батареи лонжерону

15

Треугольная пластина корпуса передней оси к корпусу

90Н-м = 45*+15 о 1:2:5

Пружинная стойка к поворотному кулаку

85Н-м + 75о +15о

Пружинная стойка к нише колеса

55

Шарнир к поворотному кулаку

50

Шарнир к рычагу

35

Кронштейн радиатора к корпусу передней оси

15

Кронштейн заднего кронштейна демпфирующего блока двигателя к коробке передач

803

Кронштейн заднего кронштейна демпфирующего блока двигателя к демпфирующему блоку двигателя

55

Кронштейн направляющей переключения к корпусу передней оси

20

Стабилизатор кронштейн к корпусу передней оси

20

Кронштейн блока управления CDC к боковой перегородке

2,2

Кронштейн промежуточного вала к блоку цилиндров

55

кронштейн крышки подшипника промежуточного вала

18

Задний датчик кузова CDC к стенке

2

Передний датчик кузова CDC к куполу пружинной стойки

2

Шток поршня к опорному подшипнику

80

Корончатая гайка к наконечнику рулевой тяги

60

Воздуховод наддува к кронштейну (Z 17 DTL)

3

Передняя и задняя часть рычага к корпусу передней оси

90Н-м + 75о+15о 4,5

Крышка двигателя к двигателю

8

Задний демпфирующий блок двигателя к корпусу передней оси (М10)

55

Передний демпфирующий блок двигателя к корпусу передней оси

55

Нижняя часть панели моторного отсека к нижней части кузова

5

Поворотный рычаг к пружинной стойке и стабилизатору

55

Колесо к ступице колеса

110

Модуль подшипника колеса к поворотному кулаку

90 Н-м + 30о+ 15 о5

Датчик пружинной стойки CDC к пружинной стойке

6

Датчик давления шины к ободу

9

Соединительная муфта рулевой тяги к поворотному кулаку

30Hm + 90о+15о5

Кузов передней оси к кузову

90Нм + 45о+15о1,2,5

Промежуточный вал к рулевому механизму

243



1 Заворачивание и отворачивание болтов крепления импульсным или силовым приводом не допустимы.

2 см. операцию «Корпус передней оси, Снятие и Установка».

3 Очистите резьбу и установите болты с фиксирующим составом.

4 Затяжка шарниров должна производиться под нагрузкой, на каждом переднем

 сидении должна быть нагрузка в 70 кг.

5 Болт (ы) крепления, используйте новые гайки крепления.
