Опель Астра. Двигатель Z 18 XER DOHC-I. Поликлиновый ремень

  Генератор переменного тока, на­сос охлаждающей жидкости и ком­прессор системы кондиционирова­ния воздуха связаны друг с другом посредством поликлинового ремня (рис. 2.16).

  Поликлиновый ремень направляет­ся роликом, который отклоняет его и передает к нему контактное давле­ние от натяжителя.

  Натяжение непрерывно передает­ся поликлиновому ремню через натяжитель. Действие пружины натя­жителя обеспечивает компенсацию линейного расширения и колебаний поликлинового ремня при работе двигателя.

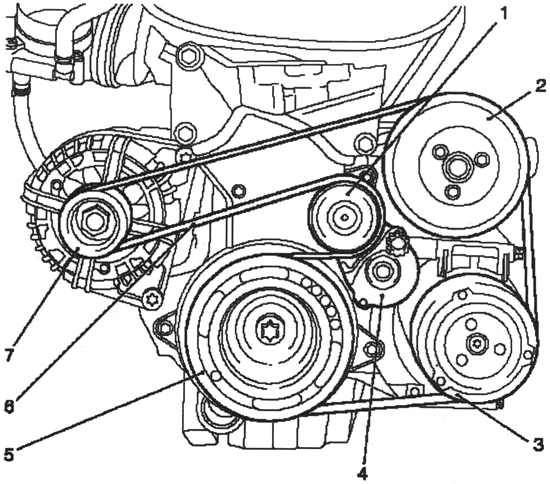

Поликлиновый ремень бензинового двигателя Z 18 XER DOHC-I:

1 — натяжной и направляющий ролик поликлинового ремня;

2 — приводной шкив насоса охлаждающей жидко­сти;

3 — приводной шкив компрессора системы кондиционирования воздуха;

4 — натяжитель поликлинового ремня;

5 — демпфер крутильных колебаний коленчатого вала;

 6 — поликлиновый ремень;

7 — приводной шкив генератора переменного тока
