Опель Астра. Пуск двигателя с помощью вспомогательного стартового кабеля

  Если аккумулятор автомобиля Opel Astra разрядился, двигатель можно запустить с помо­щью вспомогательных стартовых ка­белей и аккумулятора другого авто­мобиля (рис. 1.245).

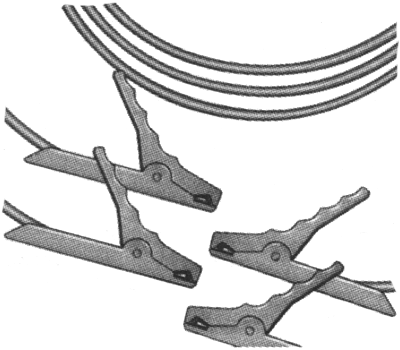

Рис. 1.245. Вспомогательные стартовые кабели

  При этом нужно соблюдать край­нюю осторожность. Любое отклоне­ние от приведенной инструкции мо­жет привести к травмам или повреж­дениям при взрыве аккумуляторных

батарей и к повреждению электриче­ских устройств обоих автомобилей.

  Избегайте искр и открытого пламе­ни вблизи аккумулятора.

  Разряженный аккумулятор может замерзнуть уже при температуре 0 «С. Перед тем как подключить вспомогательный стартовый ка­бель, необходимо разморозить за­мерзший аккумулятор в теплом помещении.

  Не допускайте попадания аккуму­ляторной жидкости в глаза, на кожу, ткань и лакированные поверхности. Жидкость содержит серную кисло­ту, которая при непосредственном контакте вызывает травмы и по­вреждения.

  При работе с аккумулятором наде­вайте защитные очки и одежду.

  Используйте вспомогательный ак­кумулятор постоянного напряжения (12 В). Его емкость (А/ч) не должна быть значительно меньше емкости разряженного аккумулятора. Значе­ния напряжения и емкости указаны на аккумуляторах.

  Следует использовать вспомога­тельный стартовый кабель с изоли­рованными полюсными зажимами, сечением не менее 16 мм², для ди­зельных двигателей — 25 мм².

  Разряженный аккумулятор не от­ключайте от бортовой сети.

  Отключите ненужные потребители тока.

  Во время всей процедуры не на­клоняйтесь над аккумулятором.

  Полюсные зажимы одного кабеля не должны касаться зажимов другого.

  Во время вспомогательного пуска автомобили должны быть непо­движны.

  Затяните стояночный тормоз. Ме­ханическую коробку передач и ко­робку Easytronic переключите в нейт­ральное положение, автоматическую коробку передач — в положение Р.

  Подключение вспомогательной батареи

  Подключите кабели в показанной на рисунке 1.246 последовательности.

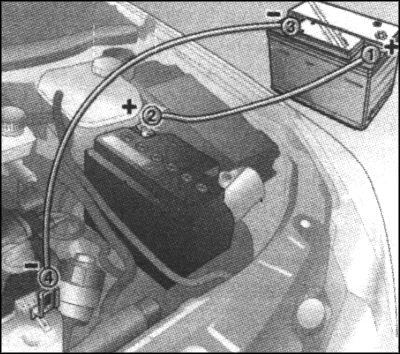

Рис. 1.246. Последовательность подклю­чения вспомогательной

аккумуляторной батареи

1. Подключите кабель к положительному полюсу 1 вспомогательно­го аккумулятора (знак „плюс“ на кор­пусе аккумулятора или на клемме).

2. Другой конец данного кабеля подключите к положительному полю­су 2 разряженного аккумулятора (знак „плюс“).

3. Подключите второй кабель к от­рицательному полюсу 3 вспомогательного аккумулятора (знак „минус“).

4. Другой конец второго кабеля 4 соедините с массой другого автомо­биля — например, подключите к бло­ку двигателя или к резьбовому со­единению подвески двигателя
(рис. 1.246).

ВНИМАНИЕ

  Не подключайте кабель к отрица­тельному полюсу разряженного ак­кумулятора.

  Точка подключения должна нахо­диться как можно дальше от разря­женного аккумулятора.

  Кабели проложите таким образом, чтобы они не касались вращающихся деталей моторного отделения.

  Запустите двигатель автомобиля, с которого подается ток.

  Через 5 мин запустите двигатель другого автомобиля. Попытки пуска не должны длиться более 15 с с ин­тервалом в 1 мин.

  После запуска обоих двигателей дайте им поработать около 3 мин на холостом ходу, не отключая кабели.

  Чтобы избежать избыточных напря­жений в электрической системе, пе­ред отключением кабелей от клемм следует включить какой-либо потребитель электроэнергии (например, свет, обогрев заднего стекла) на по­требляющем ток автомобиле.

  Снятие кабелей производите в по­рядке, обратном установке.

  Знак аварийной остановки „Limousine“

  Знак аварийной остановки поме­щается на задней стенке багажника (рис. 1.247).

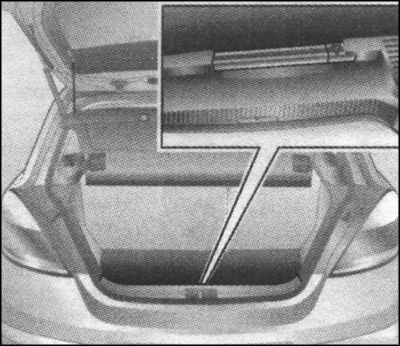

Рис. 1.247. Знак аварийной остановки „Limousine“

  Чтобы установить знак на место, задвиньте его в проем слева, затем вставьте в направляющую справа.

  Чтобы вынуть знак аварийной остановки, поднимите его с пра­вой стороны и выньте движением направо.

  В автомобилях с грузовым ящи­ком нужно приподнять знак ава­рийной остановки с правой полови­ной грузового ящика. Выньте знак аварийной остановки движением вправо.

  Знак аварийной остановки „Caravan“

  Чтобы установить знак на место, вложите его в крепежные ремни на внутренней обивке задней двери (рис. 2.248).

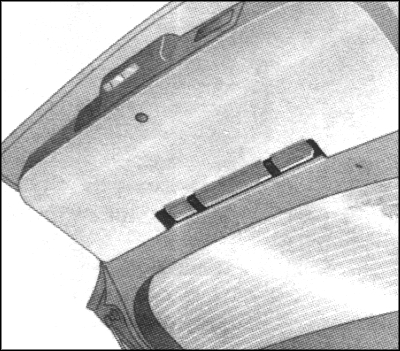

Рис. 1.248. Знак аварийной остановки „Caravan“

  Дорожная аптечка „Limousine“

  Дорожная аптечка крепится рем­нем на правой стенке багажника (рис. 1.249).

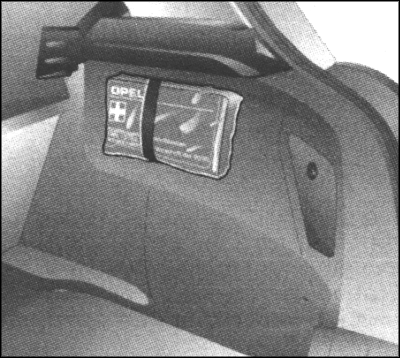

Рис. 1.249. Дорожная аптечка „Limousine“

  Перевязочный пакет „Caravan“

  Перевязочный пакет крепится рем­нем на левой стенке багажника (рис. 1.250).

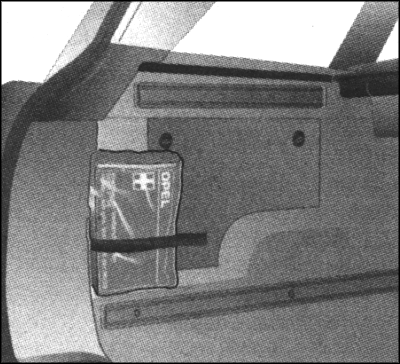

Рис. 1.250. Перевязочный пакет «Caravan»
