Nissan New Pathfinder (2019 год). Руководство - часть 23





4 - 32

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

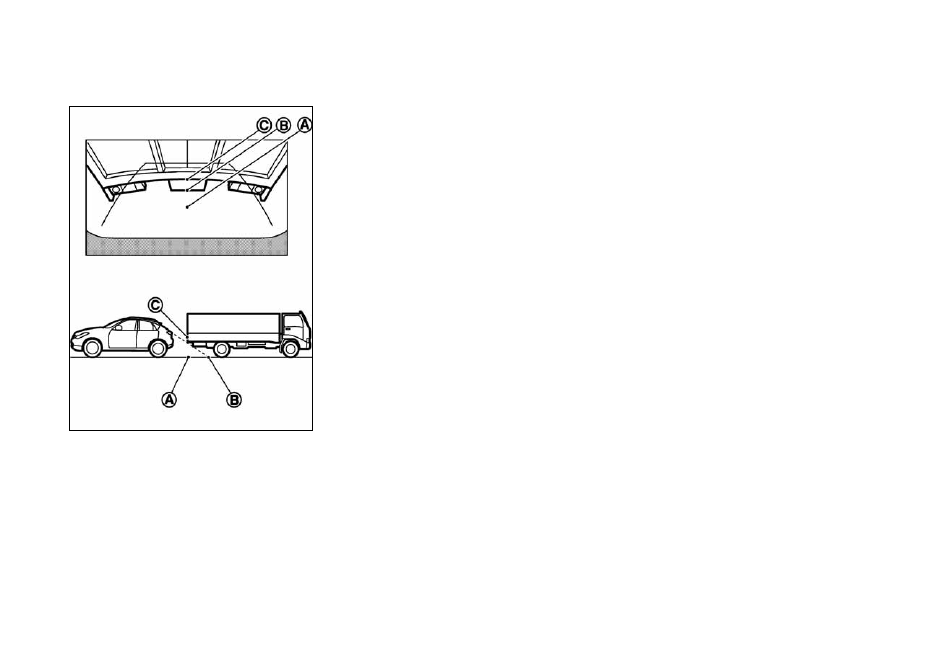

Движение задним ходом позади выступающих
препятствий

Расстояние до точки C, показанное на дисплее, выглядит
большим, чем до точки B. Однако на самом деле расстоя-
ние до точки C такое же, как и до точки A. Автомобиль
может задеть препятствие, двигаясь задним ходом к точке
A, если предмет выступает за фактическую траекторию
движения автомобиля.

ПЕРЕКЛЮЧЕНИЕ ДИСПЛЕЯ

При положении ON выключателя зажигания нажмите кнопку
CAMERA или переведите рычаг селектора коробки передач
в положение R (Задний ход), чтобы включить монитор кру-
гового обзора.

Монитор кругового обзора отображает вид с разных точек
зрения на разделенных экранах в зависимости от положения
рычага селектора. Нажмите кнопку CAMERA, чтобы пере-
ключать изображения с разных точек.

Если рычаг селектора находится в положении R (Задний
ход), то возможны следующие варианты обзора:

Разделенный экран обзора назад/вида «с высоты пти-



чьего полета»

Разделенный экран обзора назад/вида спереди и сбоку



Если рычаг селектора находится в положении P (Стоянка),
то возможны следующие варианты обзора:

Разделенный экран обзора вперед/вида «с высоты пти-



чьего полета»

Разделенный экран обзора вперед/вида спереди и сбоку



Если рычаг селектора находится в положении D (Движение),
то отображается только обзор вперед/вид спереди и сбоку
на разделенном экране.

Когда рычаг селектора находится в положении R (Задний
ход) и скорость движения автомобиля превышает пример-
но 10 км/ч, монитор кругового обзора переключается на
предыдущий экран.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 33

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



ВСПОМОГАТЕЛЬНЫЙ УЛЬТРАЗВУКОВОЙ
ДАТЧИК СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

Ультразвуковая система помощи при парковке подает звуко-
вые сигналы, чтобы предупредить водителя о наличии пре-
пятствий вблизи бампера.

Различные цвета индикаторов ультразвуковых датчиков и
линий расстояния на виде сзади означают различное рас-
стояние до препятствия.



ОПАСНОСТЬ

Датчики системы помощи при парковке повышают

•

удобство управления автомобилем. Они не избавля-
ют водителя от необходимости соблюдать осторож-
ность при парковке автомобиля.

Водитель всегда несет ответственность за обеспе-

•

чение безопасности при постановке автомобиля на
стоянку или выполнении других маневров.

Обязательно осмотритесь и убедитесь в безопас-

•

ности, прежде чем начинать маневрирование для
парковки.

Изучите ограничения, касающиеся использования

•

ультразвуковой системы помощи при парковке, кото-
рые содержатся данном разделе Руководства.

Ненастная погода или ультразвуковые излучатели,

•

такие как автоматическая мойка, пневматическая
тормозная система грузового автомобиля или пнев-
матическая дрель, могут повлиять на работу систе-
мы; это может означать ухудшение параметров или
ложное срабатывание.

Данная система призвана помочь водителю обнару-

•

жить присутствие достаточно больших неподвижных
объектов около автомобиля во избежание его по-
вреждения.

Система не может обнаружить препятствия малых

•

размеров и движущиеся объекты.

Эта система не обнаруживает небольшие предметы,

•

находящиеся ниже уровня заднего бампера, и может
не обнаружить объекты, расположенные слишком
близко к бамперу.

Система может не обнаружить следующие препят-

•

ствия:

Рыхлые предметы, например, снег, ткань, хлопок,



стекло или шерсть.

Тонкие объекты, такие как канат, проволока или



цепь.

Клинообразные препятствия.



Если бампер поврежден, смещен или деформирован,

•

то зона чувствительности системы может изменить-
ся, что приведет к неправильной оценке расстояния
до препятствий или к подаче ошибочных сигналов.



ВНИМАНИЕ

При слишком высоком уровне шума (например, при

•

большой громкости аудиосистемы или при открытом
окне автомобиля) вы можете не услышать предупре-
ждающий звуковой сигнал системы.

Следите за тем, чтобы поверхность ультразвуковых

•

датчиков (расположенных в облицовке переднего и
заднего бампера) не были закрыты грязью, снегом
или льдом. Запрещается использовать скребки для
очистки поверхности ультразвуковых датчиков. Если
ультразвуковые датчики будут загрязнены, точность
их функционирования значительно снижается.

Система подает звуковой сигнал при обнаружении препят-
ствий позади автомобиля, когда рычаг селектора находится
в положении R (Задний ход).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 34

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

Система отключается, если скорость движения автомобиля
превысит 10 км/ч. При снижении скорости она включается
снова.

При обнаружении препятствий на дисплее появляется зе-
леный мигающий индикатор и звучит прерывистый звуко-
вой сигнал. При дальнейшем приближении к препятствию
индикатор изменяет свой цвет на желтый и увеличивается
частота его мигания и громкость звукового сигнала. Когда
автомобиль располагается очень близко к препятствию, ин-
дикатор перестает мигать и меняет цвет на красный, а звуко-
вой сигнал становится непрерывным.

Прерывистый сигнал выключится через 3 секунды, если
препятствие обнаружено только угловым датчиком, и рас-
стояние до него не меняется.

Звуковой сигнал выключится, если препятствие больше не
находится вблизи автомобиля.

В перечисленных ниже ситуациях датчики системы помощи
при парковке будут включены автоматически:

Если рычаг переключения находится в положении R (За-



дний ход).

Если скорость автомобиля снизится приблизительно до



10 км/ч.

Когда выключатель зажигания переведен в положение



OFF и снова возвращен в положение ON.

Система ультразвуковых датчиков может быть постоян-



но выключена с помощью настроек.

РЕГУЛИРОВКА ИЗОБРАЖЕНИЯ НА ДИСПЛЕЕ

Для включения/выключения монитора кругового обзора, ре-
гулировки яркости (Brightness), насыщенности (Tint), цвета
(Color), контраста (Contrast) и насыщенности черного цвета
(Black Level) монитора кругового обзора нажмите кнопку
SETTING при включенном мониторе кругового обзора, вы-
берите соответствующий пункт на экране и отрегулируйте
нужный параметр при помощи многофункционального
переключателя NISSAN.

Запрещается регулировать яркость, насыщенность, цвет
или контраст изображения на мониторе кругового обзора во
время движения автомобиля. Убедитесь в том, что стояноч-
ный тормоз полностью включен.

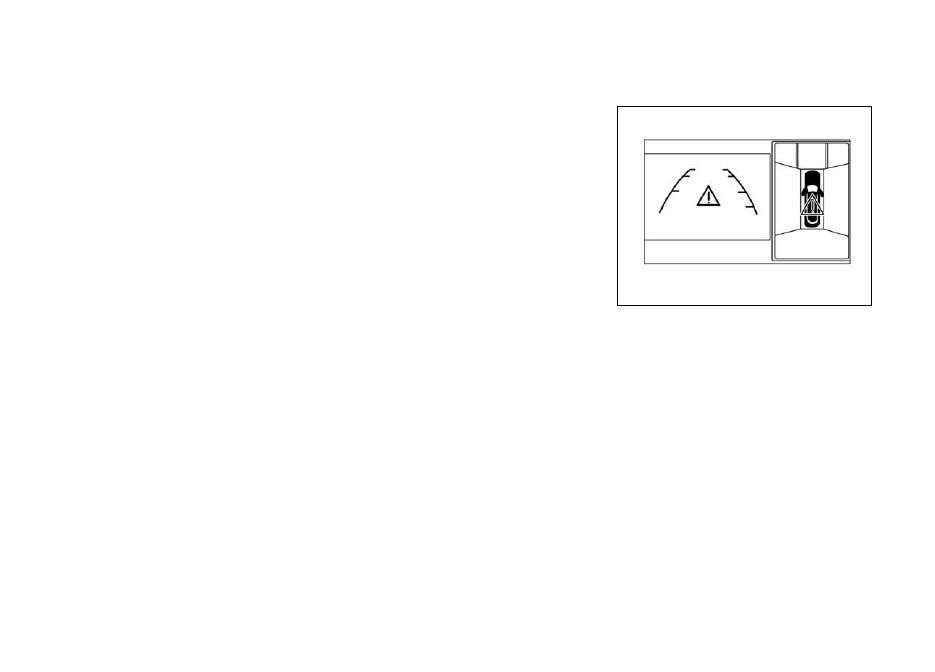

НАРУШЕНИЕ ИЗОБРАЖЕНИЯ

При отображении символа «!» на экране монитор задне-
го обзора не может быть откалиброван правильно. Это не
влияет на нормальное управление автомобилем, но систему
следует проверить на сервисной станции официального ди-
лера NISSAN.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 35

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ



ВНИМАНИЕ

Запрещается использовать для чистки объектива

•

камеры спирт, бензин и другие растворители. Это
приведет к помутнению крышки объектива и иска-
жению цветопередачи. Для чистки объектива камеры
используйте мягкую ткань, смоченную раствором
нейтрального моющего средства, а затем протрите
объектив сухой мягкой тканью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

Изображение на мониторе кругового обзора автомати-



чески вернется к предыдущему режиму через 3 минуты
после нажатия кнопки CAMERA, если рычаг селектора
коробки передач находится в любом положении, кроме
положения R (Задний ход).

При включении обзора отображение на экране может



появиться с некоторой задержкой.

При слишком высокой или низкой температуре изобра-



жение предметов на мониторе может быть нечетким.
Это не является признаком неисправности.

При попадании в объектив камеры сильного луча света



изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.



Это не является признаком неисправности.

Цвета объектов на мониторе кругового обзора могут



отличаться от действительного цвета объектов. Это не
является признаком неисправности.

Изображение предметов на мониторе кругового обзора



может быть нечетким, и их цвет может отличаться от
действительного при низкой освещенности. Это не яв-
ляется признаком неисправности.

Резкость изображения в режиме обзора «с высоты пти-



чьего полета» может изменяться.

При попадании на объектив камеры заднего вида грязи,



дождя или снега изображение предметов на мониторе
кругового обзора может быть нечетким. Очистите объ-
ектив камеры.

Запрещается наносить полироль на объектив камеры.



При попадании полироли или воска на объектив камеры
промойте объектив при помощи мягкой чистой ткани,
смоченной раствором нейтрального моющего средства.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 36

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

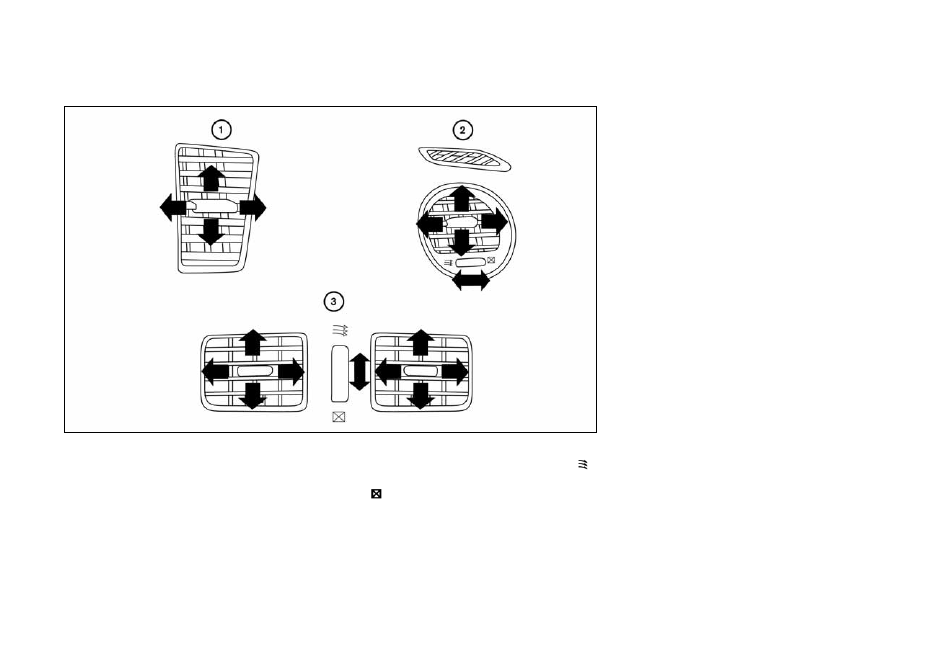

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Двигая ползунки, отрегулируйте направление воздушных
потоков, выходящих из вентиляционных решеток со сто-
роны водителя и переднего пассажира

햳, из центральной

решетки

햲 и из задних решеток 햴.

Открывайте и закрывайте вентиляционные решетки при по-

мощи маховичков. При повороте маховичка в сторону



вентиляционная решетка открывается, а при повороте в сто-
рону

 закрывается.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 37

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



АВТОМАТИЧЕСКАЯ СИСТЕМА ОТОПЛЕНИЯ И
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

1.

 Кнопка режима рециркуляции воздуха

2.  Кнопка включения кондиционера

3.  Кнопка MODE (Ручной выбор режима распределения

воздуха)

4. Кнопка

REAR

5.  Регулятор температуры воздуха (со стороны передне-

го пассажира)/Кнопка DUAL (управление температурой
воздуха со стороны переднего пассажира)

6.

 Выключатель обогревателей заднего стекла и на-

ружных зеркал заднего вида

7.

 Регулятор скорости вращения вентилятора /

Кнопка включения/выключения системы

8.

 Кнопка обдува ветрового стекла

9.  Регулятор температуры воздуха (со стороны водителя)/

Кнопка AUTO (автоматический режим работы системы
климат-контроля)



ОПАСНОСТЬ

Кондиционер может охлаждать воздух только при

•

работающем двигателе.

Запрещено оставлять в автомобиле без присмотра

•

малолетних детей, а также взрослых людей в бес-
помощном состоянии. Также не следует оставлять в
салоне животных. Они могут случайно воздейство-
вать на органы управления автомобилем, что может
привести к травмам или повреждению автомобиля.
Кроме того, в жаркий солнечный день температура
в салоне закрытого автомобиля может быстро уве-
личиться до опасного уровня. Люди и животные, на-
ходящиеся в автомобиле, могут серьезно пострадать
или даже погибнуть.

• Не включайте режим рециркуляции воздуха на

•

продолжительное время, поскольку воздух в кабине
потеряет свежесть, и окна могут покрыться конден-
сатом.

Запустите двигатель и включите кондиционер.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 38

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

ПРИМЕЧАНИЕ:

Запахи в салоне и снаружи автомобиля могут накапли-



ваться в блоке кондиционера. Запахи могут попасть в
пассажирский салон через вентиляционные решетки.

Если автомобиль неподвижен, выключите режим ре-



циркуляции отопителя и кондиционера, чтобы в пасса-
жирский салон поступал свежий воздух. Это поможет
удалить запахи из автомобиля.

АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

Охлаждение салона и/или отопление салона
предварительно осушенным воздухом (AUTO)

Данный режим может использоваться круглый год, посколь-
ку система автоматически поддерживает постоянную темпе-
ратуру воздуха в салоне. Режимы распределения воздуха и
подача воздуха в салон также регулируются автоматически.

1.  Нажмите кнопку AUTO (Автоматический режим). (Будет

светиться индикатор на кнопке и будет отображен инди-
катор AUTO).

2.  Поверните регулятор температуры влево или вправо,

чтобы отрегулировать температуру воздуха, поступаю-
щего в салон.

Для обычных условий рекомендуется установить на дис-



плее температуру примерно 24°C.

Заданная температура воздуха в салоне будет под-



держиваться автоматически. Режимы распределения
воздуха и подача воздуха в салон также регулируются
автоматически.

При поступлении холодного воздуха из вентиляционных



решеток в жаркий и влажный салон может образовы-
ваться пар. Это не свидетельствует о неисправности
системы.

3.  С помощью каждого регулятора температуры можно

установить разную температуру для водителя и перед-
него пассажира. При нажатии кнопки DUAL или при по-
вороте регулятора температуры со стороны переднего
пассажира загорится индикатор DUAL. Для отключения
отдельного регулирования температуры со стороны
переднего пассажира нажмите кнопку DUAL.

Отопление (кондиционер выключен)

В этом режиме функция охлаждения воздуха отключена.
Если вам нужен только обогрев, пользуйтесь этим режи-
мом.

1.  Нажмите кнопку A/C. (На дисплее будет отображено со-

общение «A/C OFF» и выключится индикатор A/C).

2.  Поверните регулятор температуры воздуха, чтобы уста-

новить нужную температуру воздуха в салоне.

Заданная температура воздуха в салоне будет под-



держиваться автоматически. Режимы распределения
воздуха и подача воздуха в салон также регулируются
автоматически.

Не устанавливайте значение температуры ниже, чем



температура наружного воздуха. В противном случае
система не сможет функционировать нормально.

Не рекомендуется включать данный режим при запо-



тевании окон.

Обдув стекол предварительно осушенным
воздухом

1.  Нажмите кнопку обдува ветрового стекла

. (Заго-

рится световой индикатор, расположенный в кнопке).

2.  Поверните регулятор температуры воздуха, чтобы уста-

новить нужную температуру воздуха в салоне.

Для того чтобы быстро удалить лед или иней с наруж-



ной поверхности стекол, нажимайте кнопку регулировки
скорости вентилятора, чтобы установить максимальную
скорость.

Как только ветровое стекло очистится от конденсата, не-



замедлительно нажмите кнопку AUTO, чтобы возвратить
систему в автоматический режим работы.

Если нажата кнопка



 обдува ветрового стекла, то

система кондиционирования автоматически будет вклю-
чена при температуре наружного воздуха выше 2°C.
Режим рециркуляции автоматически отключается, и в
салон поступает наружный воздух, что также ускоряет
осушение стекол.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4 - 39

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



РУЧНОЕ УПРАВЛЕНИЕ

Регулирование скорости вращения
вентилятора

Поверните регулятор производительности вентилятора

 в режим ручной регулировки производительности.

Нажмите кнопку AUTO, чтобы вернуться в автоматический
режим регулирования скорости вращения вентилятора.

Рециркуляция воздуха

Если требуется, чтобы воздух циркулировал внутри салона,
нажмите выключатель режима рециркуляции воздуха
. Загорится световой индикатор

, расположенный в

кнопке.

Режим рециркуляции воздуха нельзя включить, если систе-
ма кондиционирования работает в режиме обдува ветрового
стекла

 или обдува ветрового стекла и подачи воздуха

через нижние вентиляционные решетки

.

Автоматическое управление подачей воздуха

В режиме AUTO режим подачи воздуха регулируется авто-
матически. Чтобы управлять режимом подачи воздуха вруч-
ную, нажмите выключатель режима рециркуляции воздуха

. Для возврата к автоматическому режиму управле-

ния в течение примерно 2 секунд нажмите и удерживайте
кнопку рециркуляции воздуха

. Световой индикатор

мигнет два раза, и будет включен режим автоматического
управления подачей воздуха в салон.

Регулирование режима распределения
воздуха

Для выбора воздуховодов, из которых в салон будет пода-
ваться воздух, нажимайте кнопку MODE (Режим):

Воздух поступает в салон через центральные и боко-
вые вентиляционные решетки.

Воздух поступает в салон через центральные и боко-
вые вентиляционные решетки, а также через нижние
вентиляционные отверстия.

Воздух поступает в салон, в основном, через нижние
вентиляционные отверстия.

Воздух поступает в салон через решетки обдува ве-
трового стекла и нижние вентиляционные решетки.

Воздух поступает в основном через решетки обдува
ветрового стекла.

Автоматическая система кондиционирования
воздуха в задней части салона

Для управления системой кондиционирования воздуха в
задней части салона с передней панели управления систе-
мой кондиционирования, нажмите кнопку REAR. Если вклю-
чена автоматическая система кондиционирования воздуха
в задней части салона, то загорается световой индикатор в
кнопке REAR и на переднем дисплее появляется экран на-
строек заднего кондиционера.

Когда на дисплей выведен экран настройки заднего кон-
диционера, вы можете отрегулировать настройки заднего
кондиционера при помощи панели управления передним
кондиционером.

Для регулировки настроек переднего кондиционера нажми-
те кнопку REAR еще раз.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание   ..  21  22  23  24   ..
