When driving on the freeway at a set speed
and approaching a slower traveling vehicle
ahead, the ICC system will adjust the speed
to maintain the distance, selected by the
driver, from the vehicle ahead. If the vehicle
ahead changes lanes or exits the freeway,
the ICC system will accelerate and main-
tain the speed up to the set speed. Pay
attention to the driving operation to main-
tain control of the vehicle as it accelerates
to the set speed.

The vehicle may not maintain the set
speed on winding or hilly roads. If this oc-
curs, you will have to manually control the
vehicle speed.

Normally when controlling the distance to
a vehicle ahead, this system automatically
accelerates or decelerates your vehicle ac-
cording to the speed of the vehicle ahead.
Depress the accelerator to properly accel-
erate your vehicle when acceleration is re-
quired for a lane change. Depress the brake
pedal when deceleration is required to
maintain a safe distance to the vehicle
ahead due to its sudden braking or if a
vehicle cuts in. Always stay alert when us-
ing the ICC system.

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE SWITCHES

The system is operated by the ICC switch
and four control switches, all mounted on
the steering wheel.

1. CANCEL switch:

Deactivates the system without eras-
ing the set speed.

2. RES+ switch:

Resumes

set

speed

or

increases

speed incrementally.

SSD0254

LSD3265

5-72

Starting and driving

3. DISTANCE

switch:

Changes the vehicle’s following dis-
tance:

∙ Long

∙ Middle

∙ Short

4. ICC switch:

Master switch to activate the system.

5. SET- switch:

Sets desired cruise speed or reduces
speed incrementally.

Vehicle-to-vehicle distance
control mode display and
indicators

The display is located between the speed-
ometer and tachometer.

1. This indicator indicates the ICC system

status depending on a color:

∙ ICC system ON indicator (gray): Indi-

cates that the ICC switch is on.

∙ ICC system SET indicator (green):

Indicates that the cruising speed is
set.

∙ ICC system warning (yellow): Indi-

cates that there is a malfunction in
the ICC system.

2. Set vehicle speed indicator:

Indicates the set vehicle speed.

For Canadian models, the speed is dis-
played in km/h.

3. Vehicle ahead detection indicator:

Indicates whether it detects a vehicle
in front of you.

4. Set distance indicator:

Displays the selected distance be-
tween vehicles set with the distance
switch.

LSD3266

Starting and driving

5-73

Operating vehicle-to-vehicle
distance control mode

To turn on the cruise control, quickly push
and release the ICC switch

䊊

A

. The ICC sys-

tem ON indicator (gray), set distance indi-
cator and set vehicle speed indicator

䊊

B

come on in a standby state for setting.

To set cruising speed, accelerate your ve-
hicle to the desired speed, push the SET–
switch

䊊

C

and release it. The ICC system set

indicator (green), vehicle ahead detection
indicator, set distance indicator and set ve-
hicle speed indicator

䊊

B

will come on. Take

your foot off the accelerator pedal. Your
vehicle will maintain the set speed.

When the SET– switch is pushed under the
following conditions, the system cannot be
set and the ICC indicators will blink for ap-
proximately 2 seconds:

∙ When traveling below 20 mph (32 km/h)

and a vehicle ahead is not detected

∙ When the shift lever is not in the D (Drive)

or Manual mode

∙ When the parking brake is applied

∙ When the brakes are operated by the

driver

LSD3100

LSD3101

LSD3102

5-74

Starting and driving

When the SET– switch is pushed under the
following conditions, the system cannot be
set.

A warning chime will sound and a message
will pop up:

∙ When the VDC system is off (To use the

ICC system, turn on the VDC system.
Push the ICC switch to turn off the ICC
system and reset the ICC switch by
pushing the ICC switch again.)

For additional information about the
VDC system, refer to “Vehicle Dynamic
Control (VDC) system” in this section.

∙ When ABS or VDC is operating

∙ When a wheel is slipping (To use the ICC

system, make sure the wheels are no
longer slipping.)

䊊

1

System set display with vehicle ahead

䊊

2

System set display without vehicle
ahead

The driver sets the desired vehicle speed
based on the road conditions. The ICC sys-
tem maintains the set vehicle speed, simi-
lar to standard cruise control, as long as no
vehicle is detected in the lane ahead. The
ICC system displays the set speed.

Vehicle detected ahead

When a vehicle is detected in the lane
ahead, the ICC system decelerates the ve-
hicle by controlling the throttle and apply-
ing the brakes to match the speed of a
slower vehicle ahead. The system then
controls the vehicle speed based on the
speed of the vehicle ahead to maintain the
driver selected distance.

NOTE:

∙ The stop lights of the vehicle come on

when braking is performed by the ICC
system.

∙ When the brake operates, a noise may

be heard. This is not a malfunction.

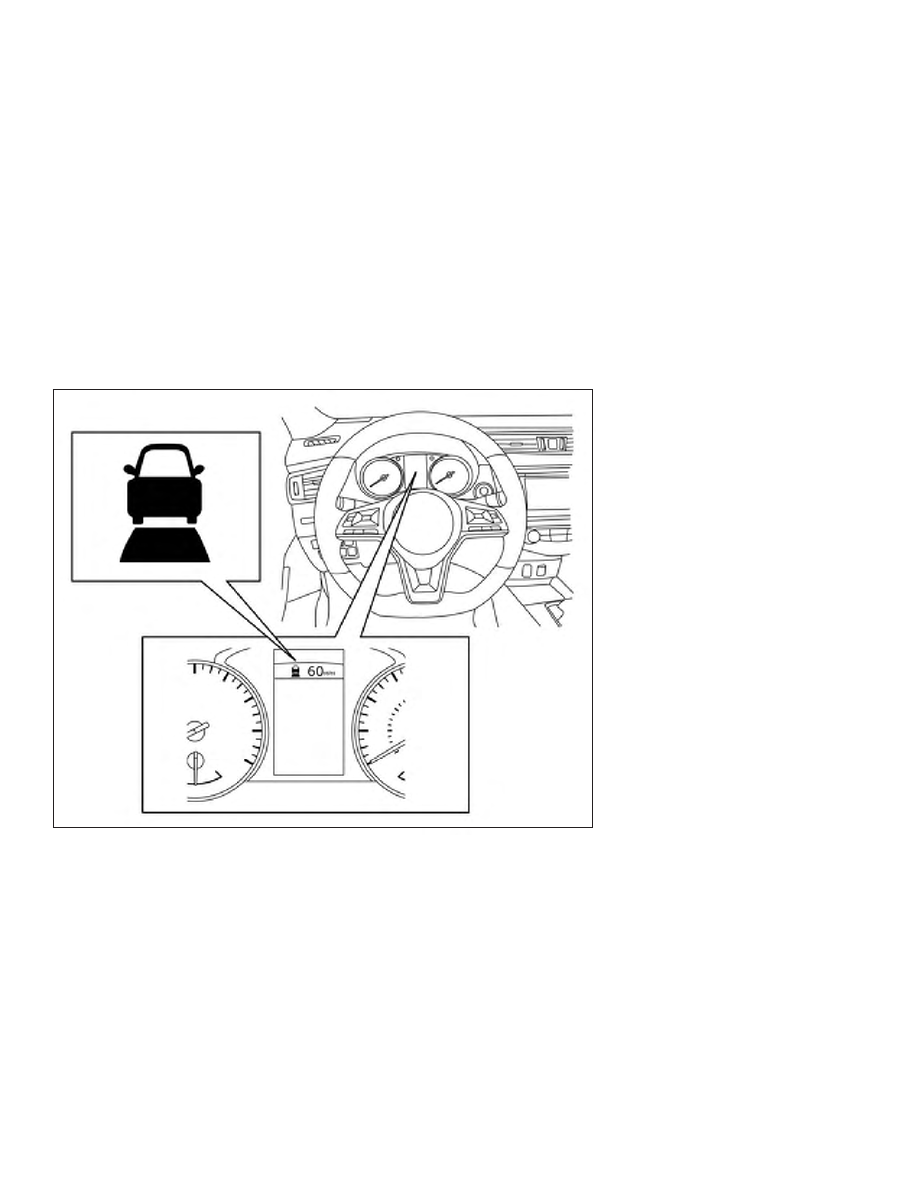

When a vehicle ahead is detected, the ve-
hicle ahead detection indicator comes on.
The ICC system will also display the set
speed and selected distance.

Vehicle ahead not detected

When a vehicle is no longer detected
ahead, the ICC system gradually acceler-
ates your vehicle to resume the previously
set vehicle speed. The ICC system then
maintains the set speed.

LSD3103

Starting and driving

5-75

When a vehicle is no longer detected, the
vehicle ahead detection indicator turns off.

If a vehicle ahead appears during accelera-
tion to the set vehicle speed or any time the
ICC system is in operation, the system con-
trols the distance to that vehicle.

When a vehicle is no longer detected under
approximately 15 mph (24 km/h), the sys-
tem will be canceled.

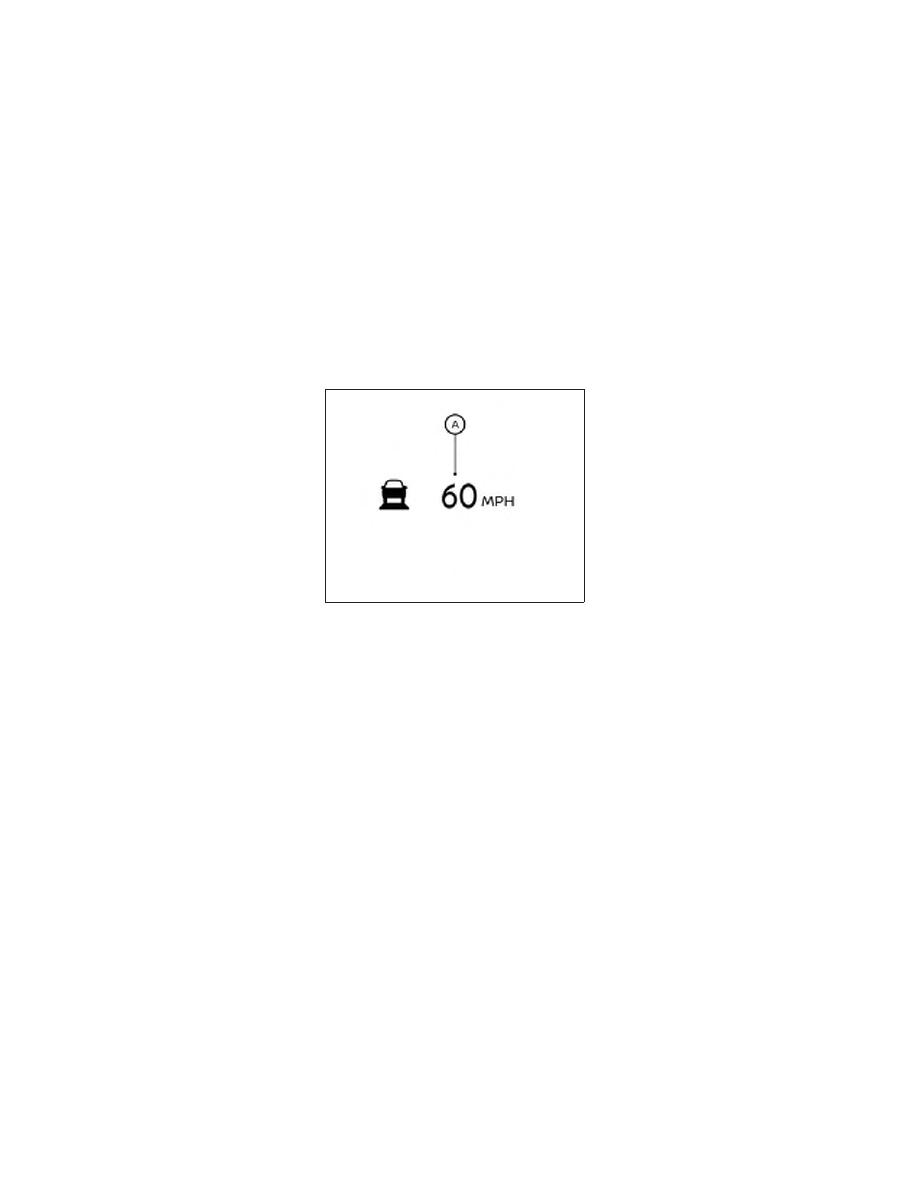

When passing another vehicle, the set
speed indicator

䊊

A

will flash when the ve-

hicle speed exceeds the set speed. The ve-
hicle detect indicator will turn off when the
area ahead of the vehicle is open. When the
pedal is released, the vehicle will return to
the previously set speed.

Even though your vehicle speed is set in the
ICC system, you can depress the accelera-
tor pedal when it is necessary to accelerate
your vehicle rapidly.

How to change the set vehicle
speed

To cancel the preset speed, use one of the
following methods:

∙ Push the CANCEL switch. The set ve-

hicle speed indicator will go out.

∙ Tap the brake pedal. The set vehicle

speed indicator will go out.

∙ Turn the ICC switch off. The ICC indica-

tors will go out.

To reset at a faster cruising speed, use
one of the following methods:

∙ Depress the accelerator pedal. When

the vehicle attains the desired speed,
push and release the SET– switch.

∙ Push and hold the RES+ switch. The set

vehicle speed will increase by approxi-
mately 5 mph (5 km/h).

∙ Push, then quickly release the RES+

switch. Each time you do this, the set
speed will increase by approximately
1 mph (1 km/h).

LSD3267

5-76

Starting and driving

To reset at a slower cruising speed, use
one of the following methods:

∙ Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the SET– switch and release it.

∙ Push and hold the SET– switch. The set

vehicle speed will decrease by approxi-
mately 5 mph (5 km/h).

∙ Push, then quickly release the SET–

switch. Each time you do this, the set
speed will decrease by approximately
1 mph (1 km/h).

To resume the preset speed, push and
release the RES+ switch. The vehicle will
resume the last set cruising speed when
the vehicle speed is over 20 mph (32 km/h).

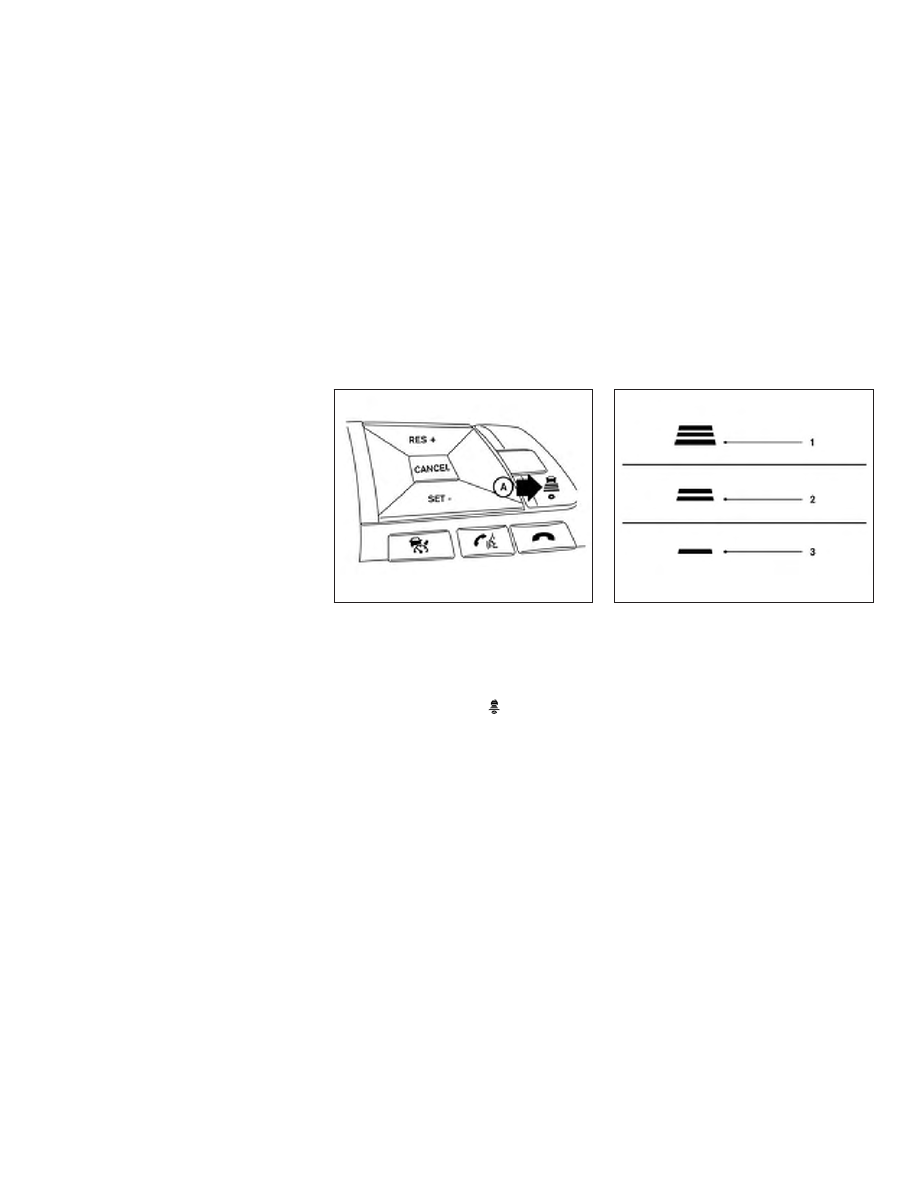

How to change the set distance
to the vehicle ahead

The distance to the vehicle ahead can be
selected at any time depending on the traf-
fic conditions.

Each time the distance

switch

䊊

A

is

pushed, the set distance will change to
long, middle, short and back to long again,
in that sequence.

Distance

Approximate distance at
60 mph (100 km/h) [ft (m)]

1.

Long

200 (60)

2.

Middle

150 (45)

3.

Short

100 (30)

∙ The distance to the vehicle ahead will

change according to the vehicle speed.
The higher the vehicle speed, the longer
the distance.

∙ If the engine is stopped, the set distance

becomes “long.” (Each time the engine
is started, the initial setting becomes
“long.”)

LSD2683

LSD2752

Starting and driving

5-77

Approach warning

If your vehicle comes closer to the vehicle
ahead due to rapid deceleration of that ve-
hicle or if another vehicle cuts in, the sys-
tem warns the driver with the chime and
ICC system display. Decelerate by depress-
ing the brake pedal to maintain a safe ve-
hicle distance if:

∙ The chime sounds.

∙ The vehicle ahead detection indicator

blinks.

The warning chime may not sound in
some cases when there is a short distance
between vehicles. Some examples are:

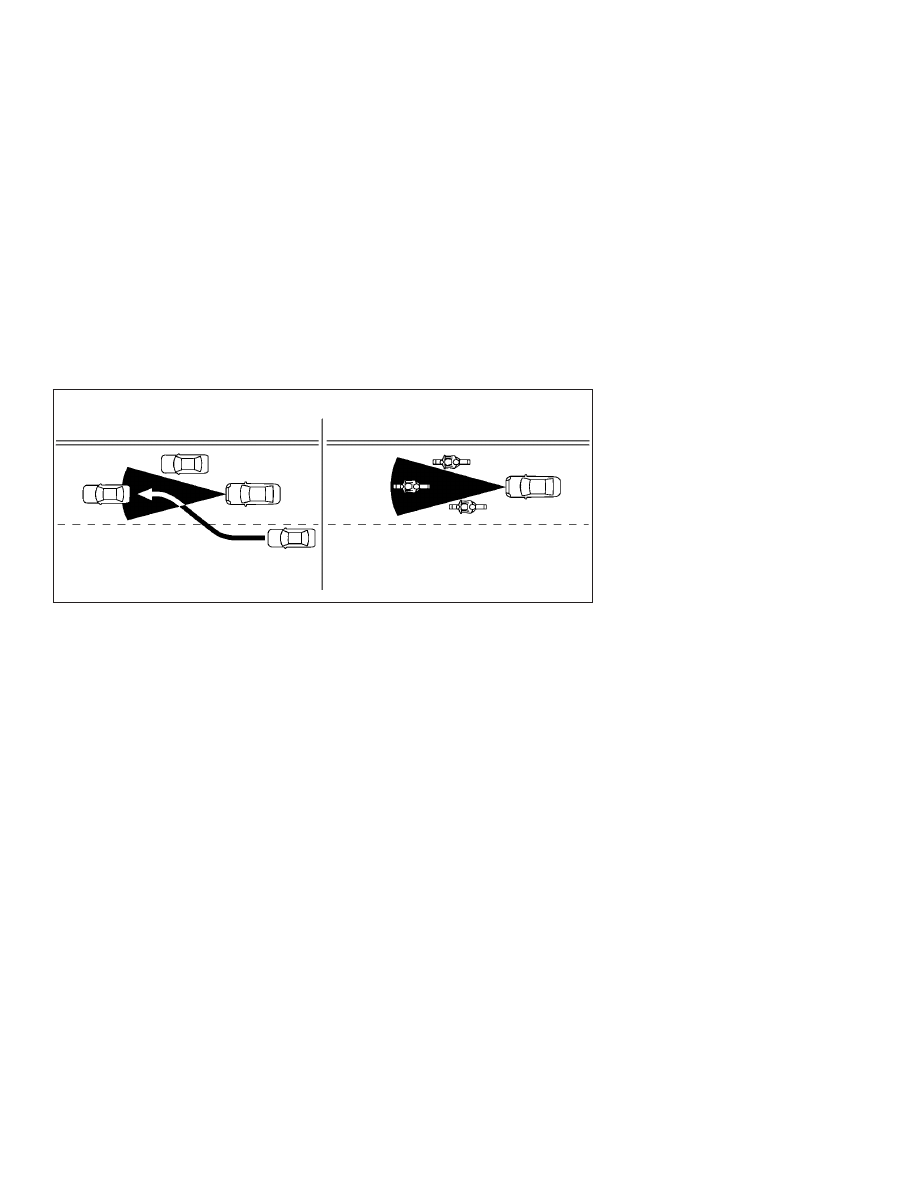

∙ When the vehicles are traveling at the

same speed and the distance between
vehicles is not changing.

∙ When the vehicle ahead is traveling

faster and the distance between ve-
hicles is increasing.

∙ When a vehicle cuts in near your vehicle.

The warning chime will not sound when:

∙ The vehicle approaches other vehicles

that are parked or moving slowly.

∙ The accelerator pedal is depressed,

overriding the system.

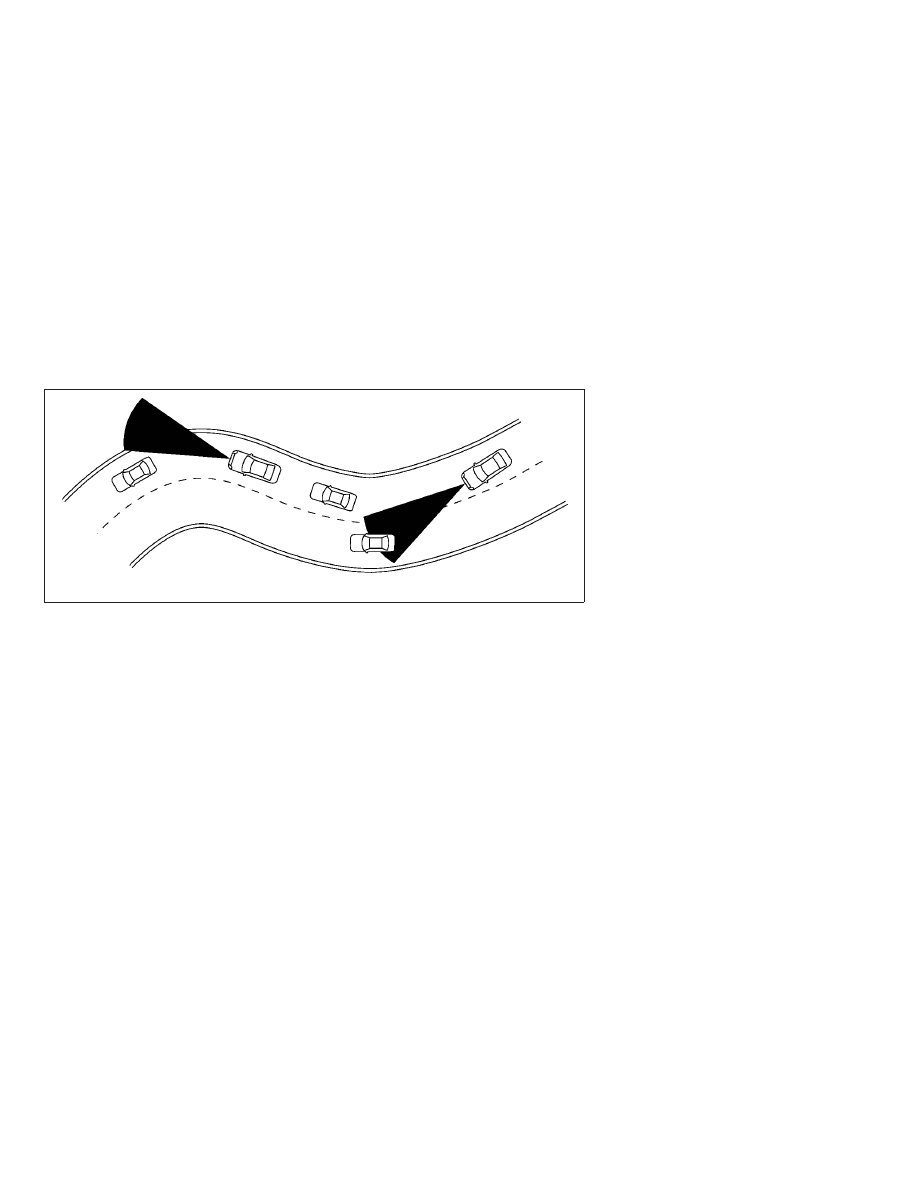

NOTE:

The approach warning chime may sound
and the system display may blink when
the ICC sensor detects objects on the
side of the vehicle or on the side of the
road. This may cause the ICC system to
decelerate or accelerate the vehicle. The
ICC sensor may detect these objects
when the vehicle is driven on winding
roads, narrow roads, hilly roads, or when
entering or exiting a curve. In these
cases you will have to manually control
the proper distance ahead of your ve-
hicle.

Also, the sensor sensitivity can be affected
by vehicle operation (steering maneuver or
driving position in the lane) or traffic or ve-
hicle condition (for example, if a vehicle is
being driven with some damage).

Automatic cancellation

A chime sounds under the following condi-
tions and the control is automatically can-
celed:

∙ When the vehicle ahead is not detected

and your vehicle is traveling below the
speed of 15 mph (24 km/h)

∙ When the system judges the vehicle is

at a standstill

∙ When the shift lever is not in the D (Drive)

position or Manual mode

∙ When the parking brake system is ap-

plied

∙ When the VDC system is turned off

∙ When VDC operates

∙ When

distance

measurement

be-

comes impaired due to adhesion of dirt
or obstruction to the sensor

∙ When a wheel slips

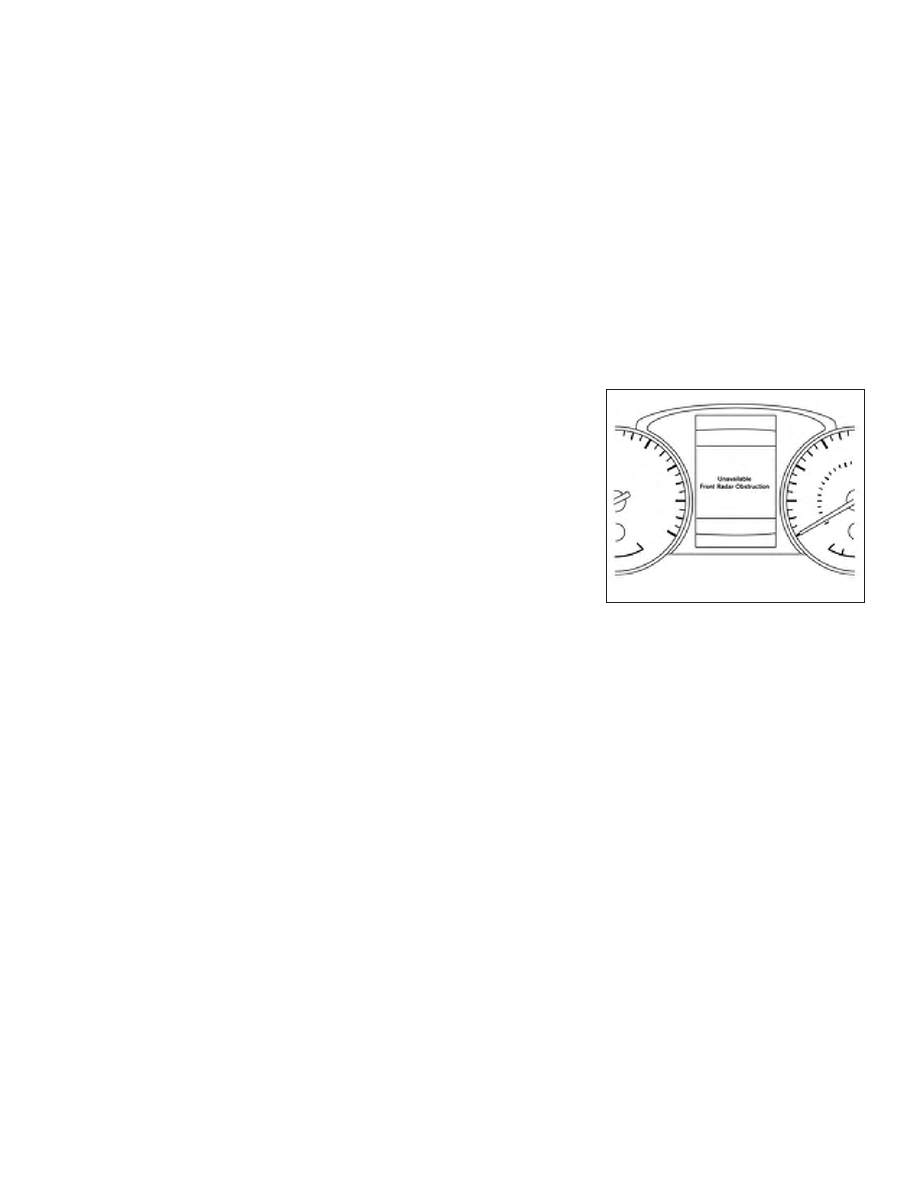

∙ When the radar signal is temporarily in-

terrupted

5-78

Starting and driving

VEHICLE-TO-VEHICLE DISTANCE
CONTROL MODE LIMITATIONS

WARNING

Listed below are the system limitations
for the ICC system. Failure to operate
the vehicle in accordance with these
system limitations could result in seri-
ous injury or death.

∙ The ICC system is primarily intended

for use on straight, dry, open roads
with light traffic. It is not advisable to
use the ICC system in city traffic or
congested areas.

∙ The ICC system will not adapt auto-

matically to road conditions. This sys-
tem should be used in evenly flowing
traffic. Do not use the system on roads
with sharp curves, or on icy roads, in
heavy rain or in fog.

∙ As there is a performance limit to the

distance control function, never rely
solely on the ICC system. This system
does not correct careless, inattentive
or absentminded driving, or over-
come poor visibility in rain, fog, or
other bad weather. Decelerate the ve-
hicle speed by depressing the brake
pedal, depending on the distance to
the vehicle ahead and the surround-
ing circumstances in order to main-
tain a safe distance between vehicles.

∙ If the vehicle ahead comes to a stop,

the vehicle decelerates to a standstill
within the limitations of the system.
The system will cancel once it judges
that the vehicle has come to a stand-
still and sound a warning chime. To
prevent the vehicle from moving, the
driver must depress the brake pedal.

∙ Always pay attention to the operation

of the vehicle and be ready to manu-
ally control the proper following dis-
tance. The ICC system may not be able
to maintain the selected distance be-
tween vehicles (following distance) or
selected vehicle speed under some
circumstances.

∙ The system may not detect the ve-

hicle in front of you in certain road or
weather conditions. To avoid acci-
dents, never use the ICC system under
the following conditions:

– On roads where the traffic is heavy

or there are sharp curves

– On slippery road surfaces such as

on ice or snow, etc.

– During bad weather (rain, fog,

snow, etc.)

– When rain, snow or dirt adhere to

the bumper around the distance
sensor

– On steep downhill roads (the ve-

hicle may go beyond the set ve-
hicle speed and frequent braking
may result in overheating the
brakes)

– On repeated uphill and downhill

roads

– When traffic conditions make it dif-

ficult to keep a proper distance be-
tween vehicles because of fre-
quent acceleration or deceleration

Starting and driving

5-79

– Interference

by

other

radar

sources

∙ Do not use the ICC system if you are

towing a trailer. The system may not
detect a vehicle ahead.

∙ In some road or traffic conditions, a

vehicle or object can unexpectedly
come into the sensor detection zone
and cause automatic braking. Always
stay alert and avoid using the ICC sys-
tem where not recommended in this
warning section.

The radar sensor will not detect the follow-
ing objects:

∙ Stationary and slow moving vehicles

∙ Pedestrians or objects in the roadway

∙ Oncoming vehicles in the same lane

∙ Motorcycles traveling offset in the travel

lane

The sensor generally detects the signals
returned from the vehicle ahead. Therefore,
if the sensor cannot detect the reflection
from the vehicle ahead, the ICC system
may not maintain the selected distance.

The following are some conditions in which
the sensor cannot properly detect a ve-
hicle ahead and the system may not oper-
ate properly:

∙ When snow or road spray from traveling

vehicles reduces the sensor’s detection.

∙ When your vehicle is towing a trailer, etc.

∙ When excessively heavy baggage is

loaded in the rear seat or cargo area of
your vehicle.

The ICC system is designed to automati-
cally check the sensor’s operation within
the limitations of the system.

When the sensor is covered with dirt or is
obstructed, the system will automatically
be canceled. If the sensor is covered with
ice, a transparent or translucent vinyl bag,
etc., the ICC system may not detect them.
In these instances, the vehicle-to-vehicle
distance control mode may not cancel and
may not be able to maintain the selected
following distance from the vehicle ahead.
Be sure to check and clean the sensor
regularly.

The detection zone of the radar sensor is
limited. A vehicle ahead must be in the de-
tection zone for the vehicle-to-vehicle dis-
tance detection mode to maintain the se-
lected distance from the vehicle ahead.

A vehicle ahead may move outside of the
detection zone due to its position within
the same lane of travel. Motorcycles may
not be detected in the same lane ahead if
they are traveling offset from the centerline
of the lane. A vehicle that is entering the
lane ahead may not be detected until the
vehicle has completely moved into the
lane.

If this occurs, the ICC system may warn
you by blinking the system indicator and
sounding the chime. The driver may
have to manually control the proper dis-
tance away from vehicle traveling ahead.

5-80

Starting and driving

SSD0252

Starting and driving

5-81

When driving on some roads, such as wind-
ing, hilly, curved, narrow roads, or roads
which are under construction, the radar
sensor may detect vehicles in a different
lane, or may temporarily not detect a ve-
hicle traveling ahead. This may cause the
radar system to decelerate or accelerate
the vehicle.

The detection of vehicles may also be af-
fected by vehicle operation (steering ma-
neuver or traveling position in the lane, etc.)
or vehicle condition.

If this occurs, the ICC system may warn
you by blinking the system indicator and
sounding the chime unexpectedly. You
will have to manually control the proper
distance away from the vehicle traveling
ahead.

SSD0253

5-82

Starting and driving

SYSTEM TEMPORARILY
UNAVAILABLE

The following are conditions in which the
ICC system may be temporarily unavail-
able. In these instances, the ICC system
may not cancel and may not be able to
maintain the selected following distance
from the vehicle ahead.

Condition A

Under the following conditions, the ICC system
is automatically canceled. A chime will sound
and the system will not be able to be set:

∙ When the VDC system is turned off

∙ When the VDC operates

∙ When a vehicle ahead is not detected

and your vehicle is traveling below the
speed of 15 mph (24 km/h)

∙ When the system judges the vehicle is

at a standstill

∙ When the shift lever is not in the D (Drive)

or Manual mode

∙ When the parking brake is applied

∙ When a wheel slips

∙ When the radar signal is temporarily in-

terrupted

LSD2832

Starting and driving

5-83

Action to take

When the conditions listed above are no
longer present, turn the system off using
the ICC switch. Turn the ICC system back on
to use the system.

Condition B

When the radar sensor of the front bumper
is covered with dirt or is obstructed, the ICC
system will automatically be canceled.

The chime will sound and the “Unavailable:
Front Radar Obstruction” warning mes-
sage will appear in the vehicle information
display.

Action to take

If the warning message appears, stop the
vehicle in a safe place, place the shift lever
in the P (Park) position, and turn the engine
off. When the radar signal is temporarily
interrupted, clean the sensor area of the
front bumper and restart the engine. If the
“Unavailable:

Front

Radar

Obstruction”

warning message continues to be dis-
played, have the system checked. It is rec-
ommended that you visit a NISSAN dealer
for this service.

Condition C

When driving on roads with limited road
structures or buildings (for example, long
bridges, deserts, snow fields, driving next to
long walls), the system may illuminate the
system warning light (orange) and display
the “Unavailable: Front Radar Obstruction”
message.

Action to take:

When the above driving conditions no lon-
ger exist, turn the system back on.

Condition D

When the ICC system is not operating
properly, a chime sounds and the ICC sys-
tem warning light (orange) will come on.

LSD2685

5-84

Starting and driving

Action to take

If the warning light comes on, park the ve-
hicle in a safe place. Turn the engine off,
restart the engine, resume driving and set
the ICC system again.

If it is not possible to set the system or
the indicator stays on, it may indicate
that the system is malfunctioning. Al-
though the vehicle is still drivable under
normal conditions, have the vehicle
checked. It is recommended that you
visit a NISSAN dealer for this service.

SYSTEM MAINTENANCE

The sensor for the ICC system

䊊

A

is located

on the front of the vehicle.

To keep the ICC system operating properly,
be sure to observe the following:

∙ Always keep the sensor area clean.

∙ Do not strike or damage the areas

around the sensor.

∙ Do not attach a sticker (including trans-

parent material) or install an accessory
near the sensor. This could cause failure
or malfunction.

∙ Do not attach metallic objects near the

sensor area (brush guard, etc.). This
could cause failure or malfunction.

∙ Do not alter, remove, or paint the front

bumper. Before customizing or restor-
ing the front bumper, it is recom-
mended that you visit a NISSAN dealer.

Radio frequency statement

For USA

FCC ID OAYARS4B

This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:

1. This device may not cause harmful in-

terference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning

Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.

LSD3105

LSD2690

Starting and driving

5-85

For Canada

Model: ARS4–B

IC: 4135A-ARS4B

FCC ID: OAYARS4B

This device complies with Part 15 of the FCC
Rules and with Industry Canada licence-
exempt RSS standard(s). Operation is sub-
ject to the following two conditions:

1. This device may not cause harmful in-

terference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

Le présent appareil est conforme aux CNR
d’Industrie Canada applicables aux appar-
eils radio exempts de licence. L’exploitation
est autorisée aux deux conditions suiv-
antes:

1. L’appareil ne doit pas produire de

brouillage, et

2. L’utilisateur de l’appareil doit accepter

tout brouillage radioélectrique subi,
même si le brouillage est susceptible
d’en compromettre le fonctionnement.

Radio Frequency Radiation Exposure Infor-
mation:

This equipment complies with FCC radia-
tion exposure limits set forth for an uncon-
trolled environment.

This equipment should be installed and
operated with minimum distance of 30 cm
between the radiator and your body.

The transmitter must not be co-located or
operating in conjunction with any other an-
tenna or transmitter.

Cet équipement est conforme aux limites
d’exposition aux rayonnements IC établies
pour un environnement non contrôlé. Cet
équipement doit être installé et utilisé avec
un minimum de 30 cm de distance entre la
source de rayonnement et votre corps.

FCC Notice

Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.

CONVENTIONAL (fixed speed)
CRUISE CONTROL MODE

This mode allows driving at a speed be-
tween 25 to 90 mph (40 to 144 km/h) with-
out keeping your foot on the accelerator
pedal.

WARNING

∙ In the conventional (fixed speed)

cruise control mode, a warning chime
does not sound to warn you if you are
too close to the vehicle ahead, as nei-
ther the presence of the vehicle ahead
nor the vehicle-to-vehicle distance is
detected.

∙ Pay special attention to the distance

between your vehicle and the vehicle
ahead of you or a collision could occur.

∙ Always confirm the setting in the ICC

system display.

∙ Do not use the conventional (fixed

speed) cruise control mode when
driving

under

the

following

conditions:

– When it is not possible to keep the

vehicle at a set speed

5-86

Starting and driving

– In heavy traffic or in traffic that var-

ies in speed

– On winding or hilly roads

– On slippery roads (rain, snow, ice,

etc.)

– In very windy areas

∙ Doing so could cause a loss of vehicle

control and result in an accident.

Conventional (fixed speed) cruise
control switches

1. CANCEL switch:

Deactivates the system without eras-
ing the set speed

2. RES+ switch:

Resumes set speed or increases speed
incrementally

3. ICC switch:

Master switch to activate the system

4. SET- switch:

Sets desired cruise speed or reduces
speed incrementally

Conventional (fixed speed) cruise
control mode display and
indicators

The display is located in the vehicle infor-
mation display.

1. Cruise indicator:

This indicator indicates the condition of
the ICC system depending on a color.

∙ Cruise control ON indicator (gray): In-

dicates that the ICC switch is on

∙ Cruise control SET indicator (green):

Indicates that the cruising speed is
set

LSD3271

LSD3268

Starting and driving

5-87
