Blind Spot Warning (BSW) and Rear
Cross Traffic Alert (RCTA) indicator (if so
equipped)

This indicator shows when the BSW and
RCTA systems are engaged.

For additional information, refer to “Blind
Spot Warning (BSW)” and “Rear Cross Traffic
Alert (RCTA)” in the “Starting and driving”
section of this manual.

BSW/RCTA System Malfunction: See
Owner’s Manual (if so equipped)

This warning appears when the Blind Spot
Warning/Rear Cross Traffic Alert systems
are not functioning properly. For additional
information, refer to “Blind Spot Warning
(BSW)” and “Rear Cross Traffic Alert (RCTA)”
in the “Starting and driving” section of this
manual.

Side Radar Obstruction (if so equipped)

This message appears when the Blind
Spot Warning (BSW) or Rear Cross Traffic
Alert (RCTA) systems become unavailable
because a radar blockage is detected. For
additional information, refer to “Blind Spot
Warning (BSW)” or “Rear Cross Traffic Alert
(RCTA)” in the “Starting and driving” section
of this manual.

Cruise control indicator (if so equipped)

This indicator shows the cruise control sys-
tem status.

When cruise control is activated, a green
circle will illuminate to indicate it is set. The
vehicle information display will also display
the speed the cruise control was set at. If
you accelerate past the set speed, the
speed will blink until you either cancel
cruise control or go back to the set speed. If
cruise control is on and canceled, the
speed will be displayed to show the speed
the vehicle will return to if the resume but-
ton is activated.

Intelligent Cruise Control (ICC) indicator
(if so equipped)

This indicator shows the Intelligent Cruise
Control (ICC) system status. The status is
shown by the color. For additional informa-
tion, refer to “Intelligent Cruise Control (ICC)”
in the “Starting and driving” section of this
manual.

Shipping Mode On Push Storage Fuse

This warning may appear if the extended
storage switch is not pushed in. When this
warning appears, push in the extended
storage switch to turn off the warning. For
additional information, refer to “Fuses” in
the “Do-it-yourself ” section of this manual.

Transmission Shift Position indicator (if
so equipped)

This indicator shows the transmission shift
position.

CVT Error: See Owner’s Manual (if so
equipped)

This warning illuminates when there is a
problem with the CVT system. If this warn-
ing comes on, have the system checked. It
is recommended that you visit a NISSAN
dealer for this service.

Illumination indicator

This indicator appears when the vehicle
information display screen brightness is
being adjusted.

Outside Temperature Display

The outside temperature display appears
in the center region of the vehicle informa-
tion display.

2-36

Instruments and controls

Low Outside Temperature (if so
equipped)

This warning appears if the outside tem-
perature is below 37°F (3°C). The tempera-
ture can be changed to display in Celsius or
Fahrenheit. For additional information, re-
fer to “Settings” in this section.

Unavailable: Front Radar Obstruction (if
so equipped)

This warning appears when the Intelligent
Cruise Control (ICC) system or the Auto-
matic Emergency Braking (AEB) system
becomes unavailable because the front ra-
dar is obstructed. For additional informa-
tion, refer to “Intelligent Cruise Control (ICC)”
or “Automatic Emergency Braking (AEB)” in
the “Starting and driving” section of this
manual.

ECO mode indicator (if so equipped)

This indicator shows when the ECO mode
is engaged.

For additional information, refer to “ECO
mode” in the “Starting and driving” section
of this manual.

Vehicle ahead detection indicator (if so
equipped)

This indicator shows when the Automatic
Emergency Braking (AEB) system is en-
gaged and has detected a vehicle.

For additional information, refer to “Auto-
matic Emergency Braking (AEB)” in the
“Starting

and

driving”

section

of

this

manual.

Your vehicle may have two types of security
systems:

∙ Vehicle security system (if so equipped)

∙ NISSAN Vehicle Immobilizer System

VEHICLE SECURITY SYSTEM (if so
equipped)

The vehicle security system provides visual
and audible alarm signals if someone
opens the doors when the system is
armed. It is not, however, a motion detec-
tion type system that activates when a ve-
hicle is moved or when a vibration occurs.

LIC0301

SECURITY SYSTEMS

Instruments and controls

2-37

The system helps detect vehicle theft but
cannot prevent it, nor can it prevent the
theft of interior or exterior vehicle compo-
nents in all situations. Always secure your
vehicle even if parking for a brief period.
Never leave your keys in the ignition, and
always lock the vehicle when unattended.
Be aware of your surroundings, and park in
secure, well-lit areas whenever possible.

Many devices offering additional protec-
tion, such as component locks, identifica-
tion markers, and tracking systems, are
available at auto supply stores and spe-
cialty shops. A NISSAN dealer may also offer
such equipment. Check with your insur-
ance company to see if you may be eligible
for discounts for various theft protection
features.

How to arm the vehicle security
system

1. Close all windows. (The system can be

armed even if the windows are open.)

2. Place the ignition switch in the LOCK

position and remove the key.

3. Close all doors. Lock all doors. The

doors can be locked with:

∙ the power door lock switch (if the

door is opened, locked and then
closed).

∙ the key — master or mechanical (In-

telligent Key models).

∙ any request switch (Intelligent Key

models).

∙ the key fob or Intelligent Key.

Key fob and Intelligent Key operation:

∙ Press the

button. All doors

lock. The hazard lights flash twice
and the horn beeps once to indicate
all doors are locked.

∙ When the

button is pressed

with all doors locked, the hazard
lights flash twice and the horn beeps
once as a reminder that the doors
are already locked.

The horn may or may not beep. For
additional information, refer to “Silenc-
ing the horn beep feature” in the “Pre-
driving checks and adjustments” sec-
tion in this manual.

4. Confirm that the

indicator light

comes on. The

light stays on for

about 30 seconds. The vehicle security
system is now pre-armed. After about
30 seconds the vehicle security system
automatically shifts into the armed
phase. The

light begins to flash

once every 3 seconds. If, during the 30-
second pre-arm time period, the driv-
er’s door is unlocked by the key, a re-
quest switch, the key fob or Intelligent
Key, or if the ignition switch is placed in
the ACC or ON position, the system will
not arm.

∙ If the key is turned slowly when lock-

ing the driver’s door, the system may
not arm. Furthermore, if the key is
turned beyond the vertical position
toward the unlock position to remove
the key, the system may be disarmed
when the key is removed. If the indi-
cator light fails to glow for a period of
time, unlock the door once and lock it
again.

∙ Even when the driver and/or passen-

gers are in the vehicle, the system will
arm with all doors closed and locked
with the ignition switch placed in the
OFF position.

2-38

Instruments and controls

Vehicle security system activation

The vehicle security system will give the
following alarm:

∙ The headlights blink and the horn

sounds intermittently.

∙ The alarm automatically turns off after

a period of time. However, the alarm
reactivates if the vehicle is tampered
with again. The alarm can be shut off by
unlocking the driver’s door with the key,
a request switch, by pressing the
button on the key fob or Intelligent Key
or placing the ignition switch in the ON
or ACC position.

The alarm is activated by:

∙ opening a door without using the key, a

request switch, key fob or Intelligent Key
(even if the door is unlocked by using
the inside lock knob or the power door
lock switch).

How to stop an activated alarm

The alarm stops only by unlocking the driv-
er’s door by pressing the

button on

the key fob or Intelligent Key, or by unlock-
ing all doors with any request switch (Intel-
ligent Key models) or placing the ignition
switch in the ON or ACC position.

NISSAN VEHICLE IMMOBILIZER
SYSTEM

The NISSAN Vehicle Immobilizer System
will not allow the engine to start without
the use of a registered key.

If the engine fails to start using a registered
key (for example, when interference is
caused by another registered key, an auto-
mated toll road device or automatic pay-
ment device on the key ring), restart the
engine using the following procedures:

1. Leave the ignition switch in the ON po-

sition for approximately 5 seconds.

2. Place the ignition switch in the OFF or

LOCK position and wait approximately
10 seconds.

3. Repeat steps 1 and 2.

4. Restart the engine while holding the

device (which may have caused the in-
terference) separate from the regis-
tered key.

If the no start condition re-occurs, NISSAN
recommends placing the registered key on
a separate key ring to avoid interference
from other devices.

Never leave these keys in the vehicle.

FCC Notice:

For USA:

This device complies with Part 15 of the
FCC Rules. Operation is subject to the fol-
lowing two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interfer-
ence received, including interference
that may cause undesired operation.

NOTE:

Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s author-
ity to operate the equipment.

For Canada:

This

device

complies

with

Industry

Canada licence-exempt RSS standard(s).

Instruments and controls

2-39

Operation is subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must ac-
cept any interference received, including
interference that may cause undesired
operation of the device.

Security indicator light

For vehicles without Intelligent Key: This
light blinks whenever the ignition switch is
placed in the LOCK, OFF or ACC position.

For vehicles with Intelligent Key: This light
blinks when the ignition switch is placed in
the LOCK position with the key removed
from the ignition switch.

This function indicates the NISSAN Vehicle
Immobilizer System is operational.

If the NISSAN Vehicle Immobilizer System is
malfunctioning, the light will remain on
while the ignition switch is placed in the ON
position.

If the light still remains on and/or the
engine will not start, it is recommended
that you visit a NISSAN dealer for NISSAN
Vehicle Immobilizer System service as
soon as possible. Please bring all regis-
tered keys that you have when visiting a
NISSAN dealer for service.

LIC0474

2-40

Instruments and controls

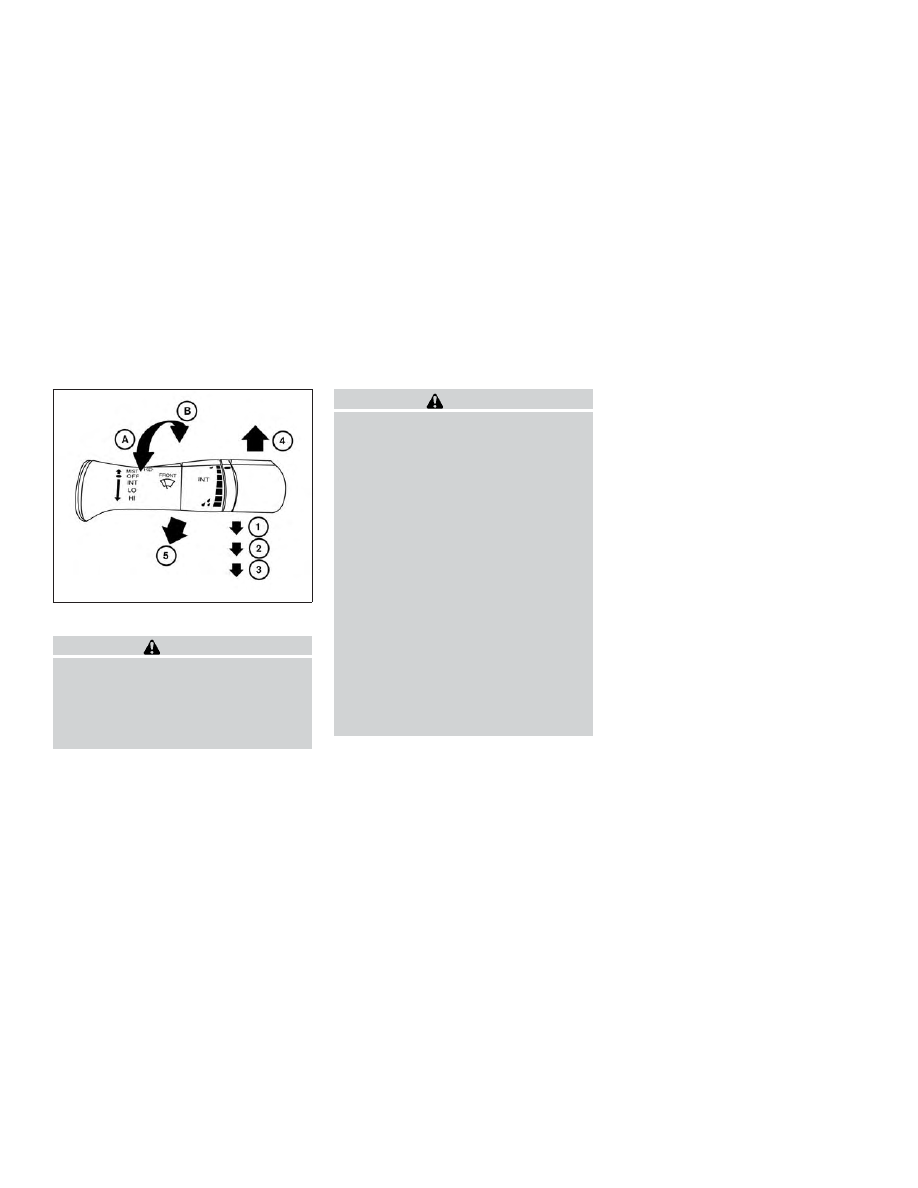

SWITCH OPERATION

WARNING

In freezing temperatures the washer
solution may freeze on the windshield
and obscure your vision which may lead
to an accident. Warm the windshield
with the defroster before you wash the
windshield.

CAUTION

∙ Do not operate the washer continu-

ously for more than 30 seconds.

∙ Do not operate the washer if the

windshield-washer fluid reservoir is
empty.

∙ Do not fill the windshield-washer fluid

reservoir

with

windshield-washer

fluid concentrates at full strength.
Some

methyl

alcohol

based

windshield-washer

fluid

concen-

trates may permanently stain the
grille

if

spilled

while

filling

the

windshield-washer fluid reservoir.

∙ Pre-mix windshield-washer fluid con-

centrates with water to the manufac-
turer’s recommended levels before
pouring the fluid into the windshield-
washer fluid reservoir. Do not use the
windshield-washer fluid reservoir to
mix the windshield-washer fluid con-
centrate and water.

NOTE:

If the windshield wiper operation is in-
terrupted by snow or ice, the wiper may
stop moving to protect its motor. If this
occurs, turn the wiper switch to the OFF
position and remove the snow or ice that
is on and around the wiper arms. In ap-
proximately 1 minute, turn the switch on
again to operate the wiper.

The windshield wiper and washer operates
when the ignition switch is placed in the ON
position.

Push the lever down to operate the wiper
at the following speed:

䊊

1

Intermittent (INT) — intermittent op-
eration can be adjusted by turning the
knob toward

䊊

A

(faster) or

䊊

B

(slower).

Also, the intermittent operation speed
varies in accordance with the vehicle
speed (if so equipped). (For example,
when the vehicle speed is high, the in-
termittent speed will be faster.)

䊊

2

Low (LO) — continuous low speed op-
eration

䊊

3

High (HI) — continuous high speed op-
eration

LIC2789

WIPER AND WASHER SWITCH

Instruments and controls

2-41

Push the lever up

䊊

4

to have one sweep

operation (MIST) of the wiper.

Pull the lever toward you

䊊

5

to operate the

washer. The wiper will also operate several
times.

After a short delay the drip wipe function
will operate the wiper once more to clear
remaining windshield-washer fluid from
the windshield.

NOTE:

The Wiper with Speed feature may be
disabled. For additional information, re-
fer to “Vehicle information display” in
this section.

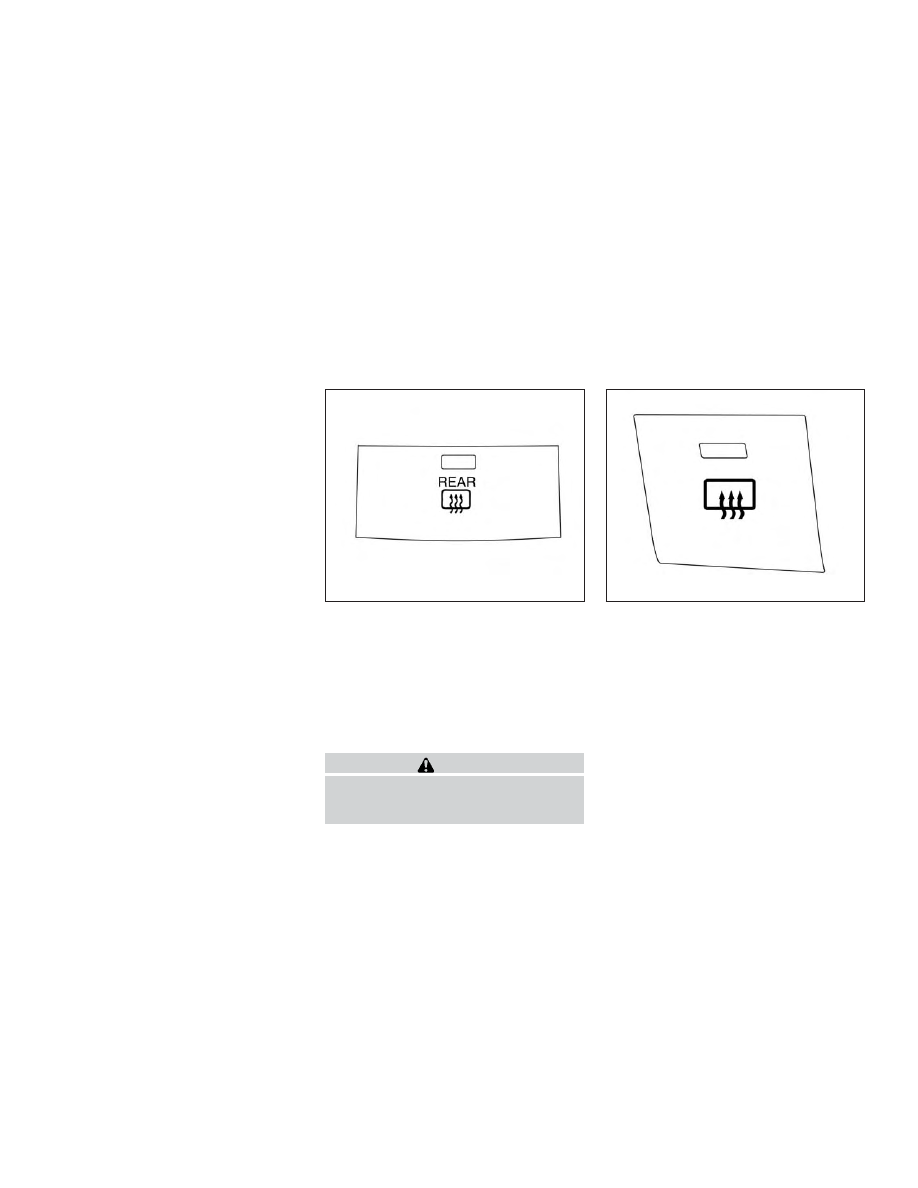

To defrost the rear window glass and out-
side mirror (if so equipped), start the engine
and push the rear window defroster switch
on. The rear window defroster indicator
light on the switch comes on. Push the
switch again to turn the defroster off.

The rear window defroster automatically
turns off after approximately 15 minutes.

CAUTION

When cleaning the inner side of the rear
window, be careful not to scratch or
damage the rear window defroster.

Type A (if so equipped)

LIC2324

Type B (if so equipped)

LIC2650

REAR WINDOW AND OUTSIDE
MIRROR (if so equipped)
DEFROSTER SWITCH

2-42

Instruments and controls

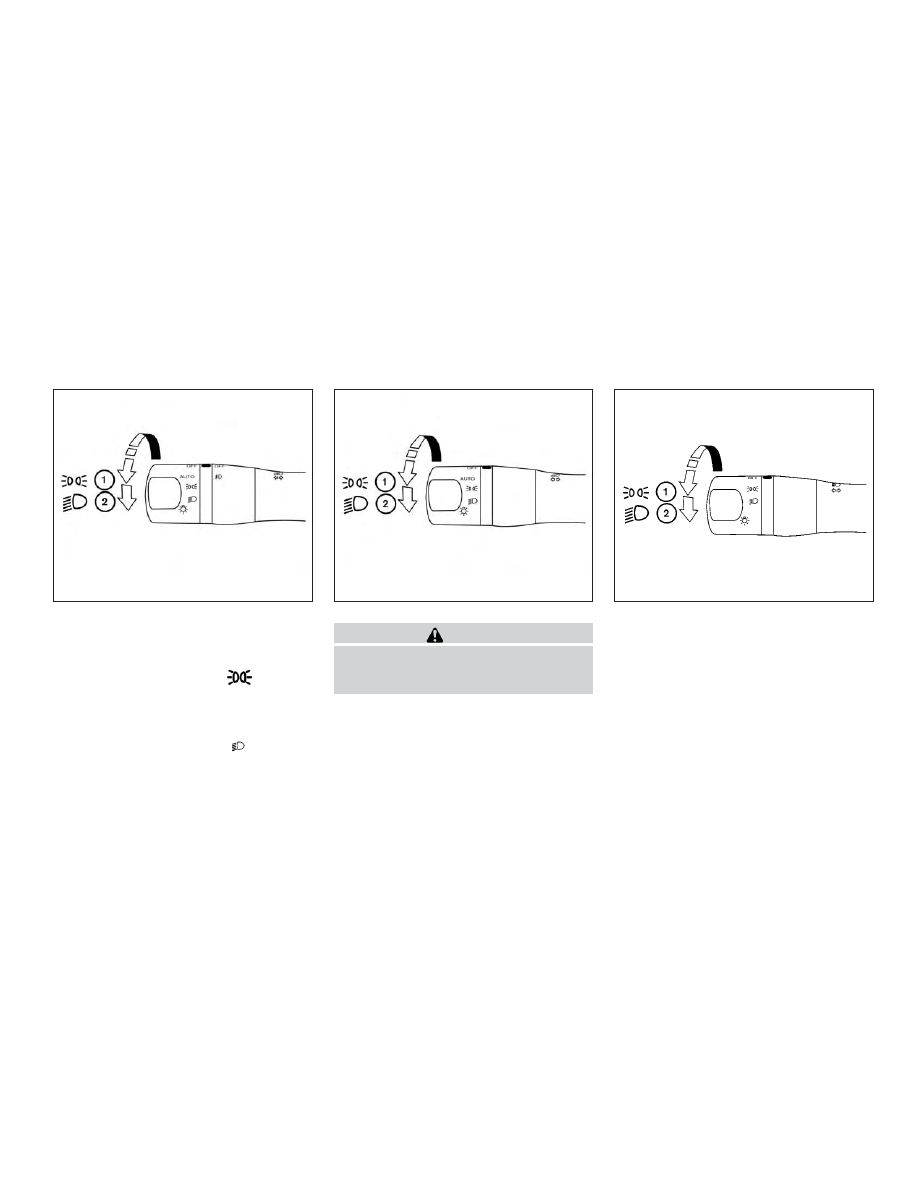

HEADLIGHT CONTROL SWITCH

Lighting

䊊

1

Rotate the switch to the

position,

and the front parking, tail, license plate,
and instrument panel lights will come
on.

䊊

2

Rotate the switch to the

position,

and the headlights will come on and all
the other lights remain on.

CAUTION

Use the headlights with the engine run-
ning to avoid discharging the vehicle
battery.

Type A (if so equipped)

LIC3240

Type B (if so equipped)

LIC3241

Type C (if so equipped)

LIC2127

HEADLIGHT AND TURN SIGNAL
SWITCH

Instruments and controls

2-43

Autolight system (if so equipped)

The autolight system allows the headlights
to be set so they turn on and off automati-
cally. The autolight system can:

∙ Turn on the headlights, front parking,

tail, license plate and instrument panel
lights automatically when it is dark.

∙ Turn off all the lights when it is light.

∙ Keep all the lights on a period of time

after you place the ignition switch in the
OFF position and all doors are closed.

NOTE:

Autolight activation sensitivity can be
adjustable for vehicles with a vehicle in-
formation display. For additional infor-
mation, refer to “Vehicle settings” in this
section.

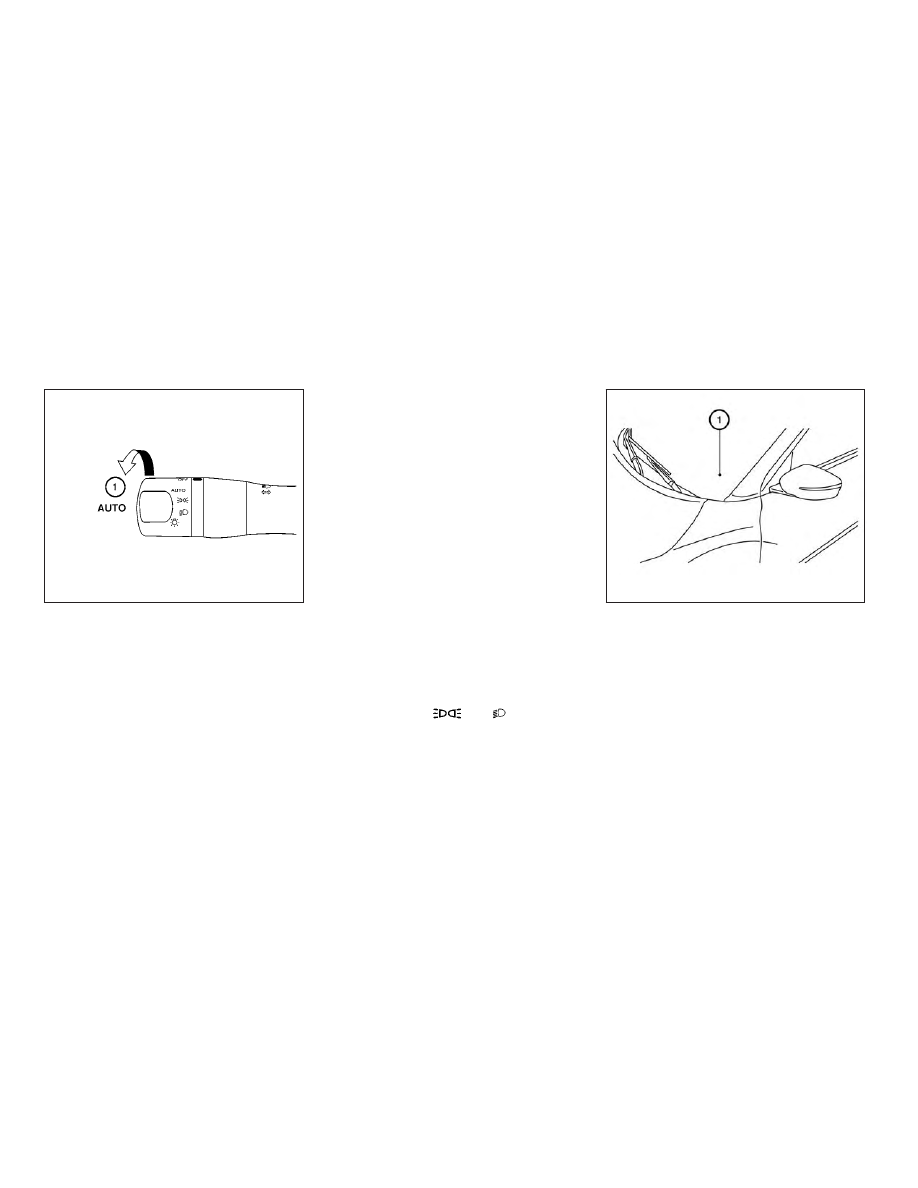

To turn on the autolight system:

1. Place the headlight switch in the AUTO

position

䊊

1

.

2. Place the ignition switch in the ON po-

sition.

3. The autolight system automatically

turns the headlights on and off.

Initially, if the ignition switch is placed in the
OFF position and a door is opened and left
open, the headlights remain on for a period
of time. If another door is opened while the
headlights are on, then the timer is reset.

To turn the autolight system off, place the

switch in the OFF,

, or

position.

Be sure you do not put anything on top
of the autolight sensor located in the top
side

䊊

1

of the instrument panel. The au-

tolight sensor controls the autolight; if it
is covered, the autolight sensor reacts as
if it is dark out and the headlights will
illuminate. If this occurs while parked
with the engine off and the ignition
switch placed in the ON position, your
vehicle’s battery could become dis-
charged.

WIC1437

LIC3578

2-44

Instruments and controls

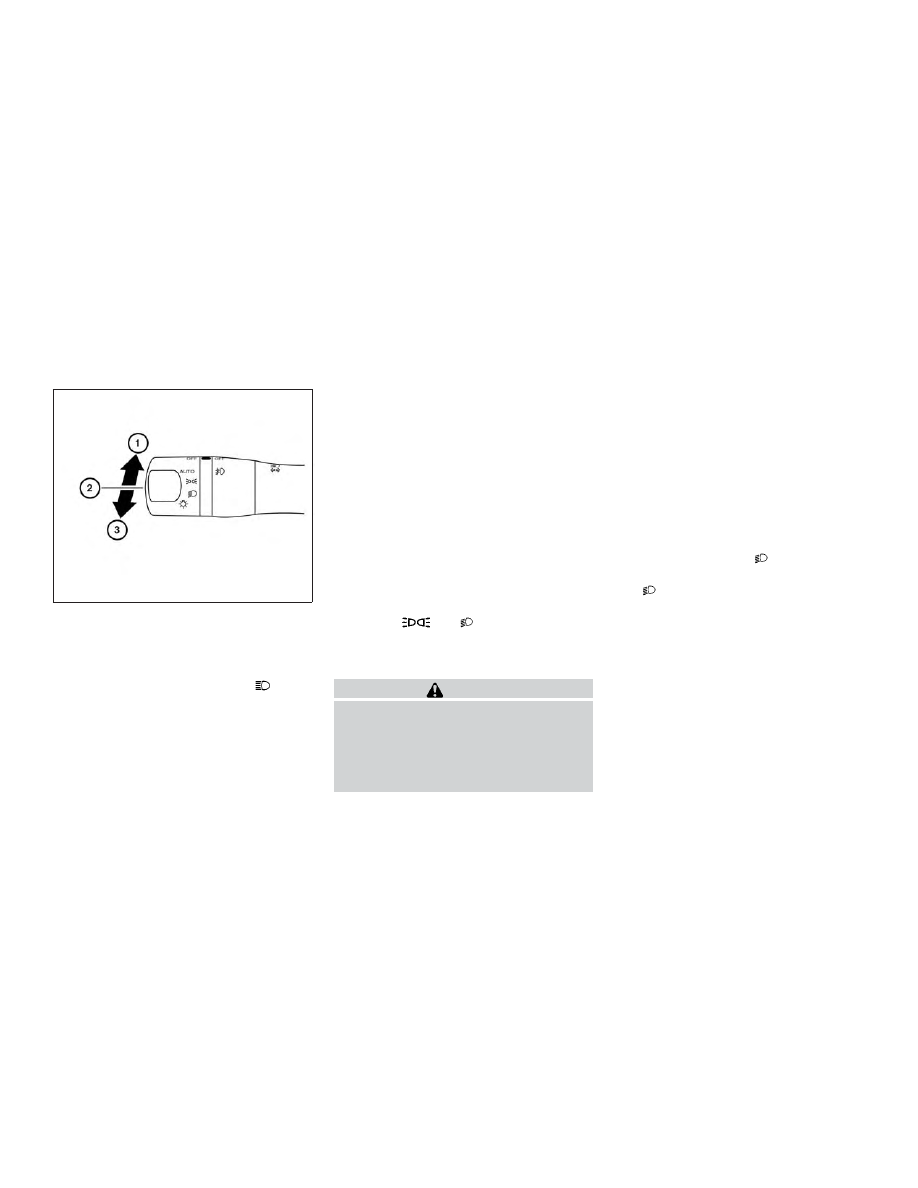

Headlight beam select

䊊

1

To select the high beam function, en-
sure the low beams are engaged, and
push the lever forward. The high beam
lights come on and the blue

indi-

cator light illuminates.

䊊

2

Pull the lever back to return to the low
beam.

䊊

3

Pulling and releasing the lever flashes
the headlight high and low beams on
and off. The low beams need not be
engaged for this function.

Battery saver system

The battery saver system automatically
turns off the ignition after a period of time
when the ignition switch is left in the ACC or
ON position.

The battery saver system automatically
turns off the following lights after a period
of time when the ignition switch is placed in
the OFF position and the doors are closed:

∙ Headlights, when the headlight switch

is in the

or

position

∙ Interior lights, when left in the ON posi-

tion

CAUTION

Even though the battery saver feature
automatically turns off the headlights
after a period of time, you should turn
the headlight switch to the OFF position
when the engine is not running to avoid
discharging the vehicle battery.

DAYTIME RUNNING LIGHTS (DRL)
SYSTEM (Type A) (if so equipped)

The headlights automatically illuminate at
100% intensity (low beam is used for the
DRL system) when the engine is started
with the parking brake released. The DRL
operate with the headlight switch in the
OFF position. When the DRL system is ac-
tive, the clearance lights, tail lights, front
side marker lights, and rear side marker
lights are off. To turn the DRL system off,
turn the switch to the

position.

When the headlight switch is placed in
the

position for full illumination when

driving at night there will be no difference in
the low beam intensity.
If the parking brake is applied before the
engine is started, the DRL do not illuminate.
The DRL illuminate once the parking brake
is released. The DRL will remain on until the
ignition switch is placed in the OFF position.

It is necessary at dusk to turn the headlight
switch on for interior controls and switches
to illuminate, as those remain off while the
switch is in the OFF position.

LIC3250

Instruments and controls

2-45

DAYTIME RUNNING LIGHTS (DRL)
SYSTEM (Type B) (if so equipped)

The headlights automatically illuminate at
100% intensity (low beam is used for the
DRL system) when the engine is started
and the parking brake released. The DRL
operate with the headlight switch in the
OFF position. When the DRL system is ac-
tive, the clearance lights, tail lights, front
side marker lights, and rear side marker
lights are off. To turn the DRL system off,
turn the switch to the

position.

If the parking brake is applied before the
engine is started, the DRL do not illuminate.
The DRL illuminate when the parking brake
is released. The DRL will remain on until the
ignition switch is placed in the OFF position.

It is necessary at dusk to turn the headlight
switch on for interior controls and switches
to illuminate, as those remain off while the
switch is in the OFF position.

WARNING

When the DRL system is active, tail
lights on your vehicle are not on. It is
necessary at dusk to turn on your head-
lights. Failure to do so could cause and
accident injuring yourself and others.

LED DAYTIME RUNNING LIGHTS
(DRL) SYSTEM (Type C — NISMO) (if
so equipped)

The LED DRL automatically illuminate at
100% intensity when the engine is started
and the parking brake released. The LED
DRL operate with the headlight switch in
the OFF position. To turn off the LED DRL
system, turn the headlight switch to
the

position.

If the parking brake is applied before the
engine is started, the LED DRL do not illumi-
nate. The LED DRL illuminate when the
parking brake is released. The LED DRL will
remain on until the ignition switch is placed
in the OFF position.

It is necessary at dusk to turn the headlight
switch on for interior controls and switches
to illuminate, as those remain off while the
switch is in the OFF position.

WARNING

When the LED DRL system is active, tail
lights on your vehicle are not on. It is
necessary at dusk to turn on your head-
lights. Failure to do so could cause an
accident injuring yourself and others.

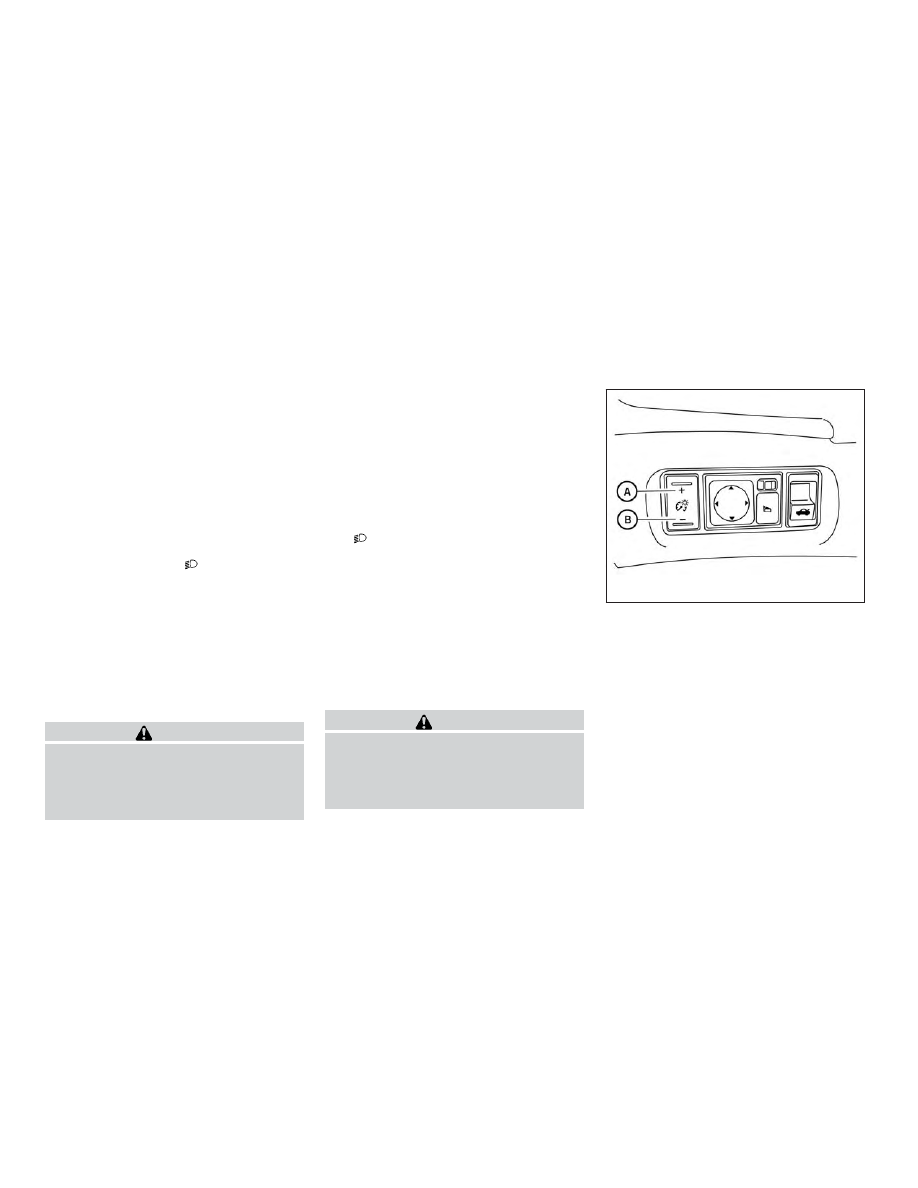

INSTRUMENT BRIGHTNESS
CONTROL

Press the “+” button

䊊

A

to increase the

brightness of instrument panel lights.

Press the “-” button

䊊

B

to decrease the

brightness of instrument panel lights.

LIC2418

2-46

Instruments and controls

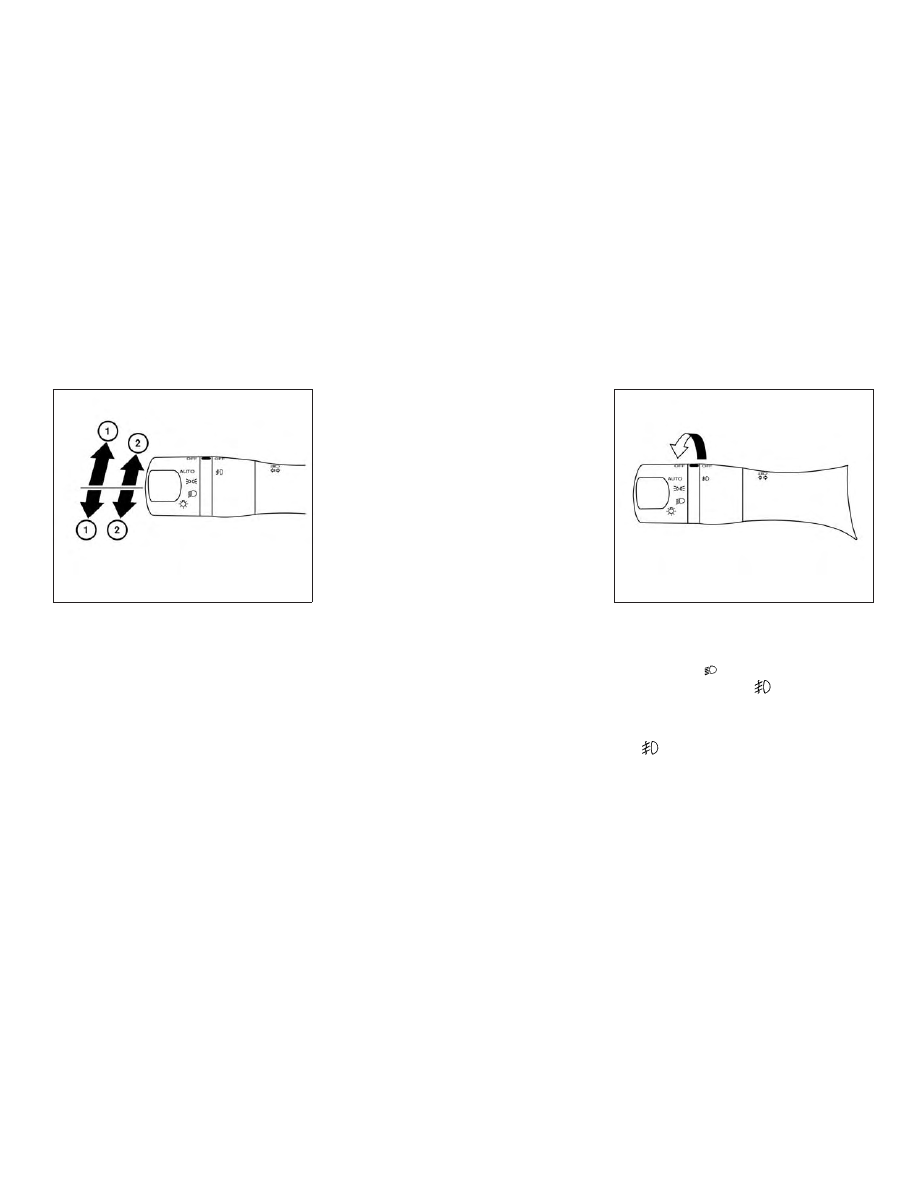

TURN SIGNAL SWITCH

Turn signal

䊊

1

Move the lever up or down to signal the
turning direction. When the turn is
completed, the turn signal cancels au-
tomatically.

Lane change signal

䊊

2

Move the lever up or down until the
turn signal begins to flash, but the lever
does not latch, to signal a lane change.
Hold the lever until the lane change is
completed.

Move the lever up or down until the
turn signal begins to flash, but the lever
does not latch, and release the lever.
The turn signal will automatically flash
three times.

Choose the appropriate method to signal
a lane change based on road and traffic
conditions.

NOTE:

If the turn signal light bulb malfunctions,
the turn signal indicator will flash at a
higher frequency when the turn signal is
activated.

FOG LIGHT SWITCH (if so
equipped)

To turn the fog lights on, turn the headlight
switch to the

position, then turn the

fog light switch to the

position.

To turn the fog lights on with the headlight
switch in the AUTO position, the headlights
must be on, then turn the fog light switch to
the

position.

To turn the fog lights off, turn the fog light
switch to the OFF position.

LIC3252

LIC3256

Instruments and controls

2-47

The headlights must be on and the low
beams selected for the fog lights to oper-
ate. The fog lights automatically turn off
when the high beam headlights are se-
lected.

WARNING

Do not disassemble the horn. Doing so
could affect proper operation of the
supplemental front air bag system.
Tampering with the supplemental front
air bag system may result in serious
personal injury.

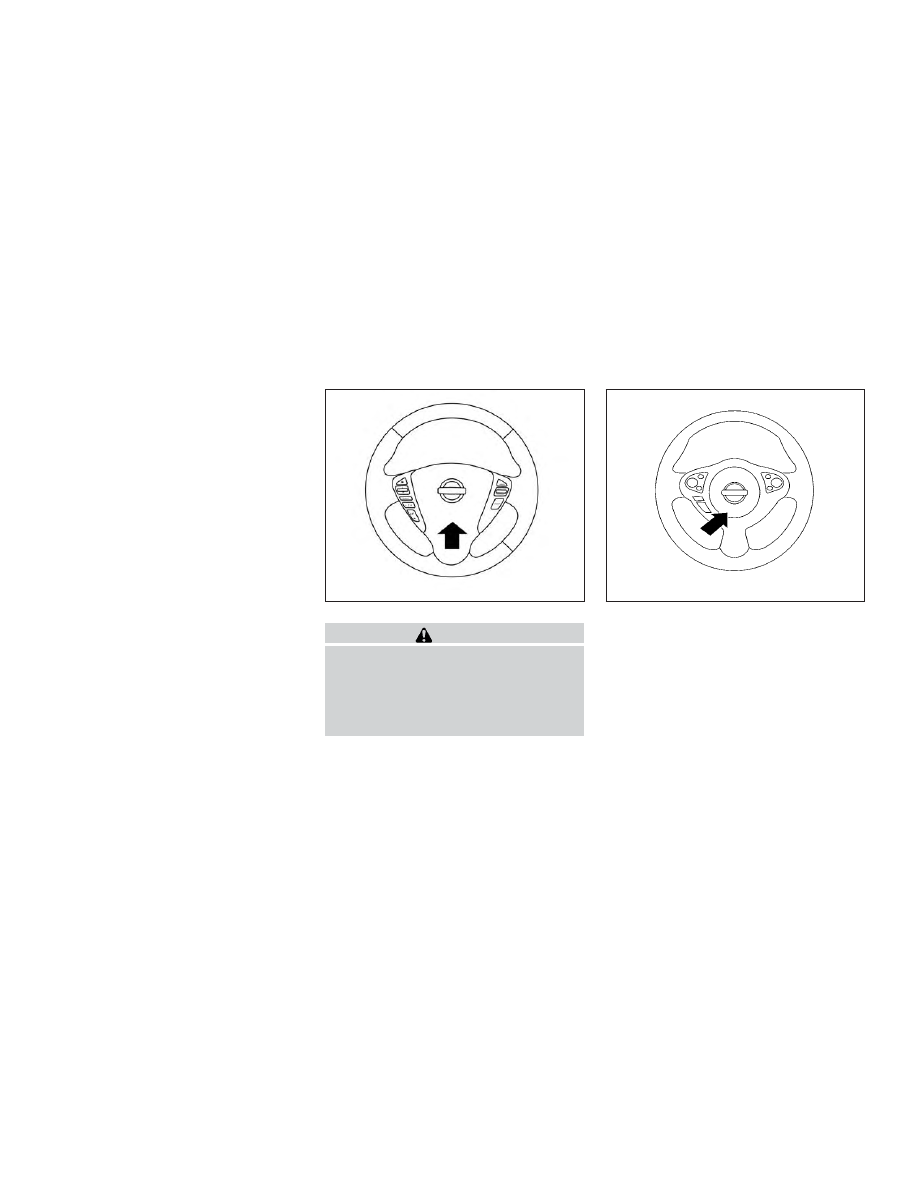

To sound the horn, push near the horn icon
on the steering wheel.

Type A (if so equipped)

LIC2419

Type B (if so equipped)

LIC1389

HORN

2-48

Instruments and controls

WARNING

Do not use or allow occupants to use
the seat heater if you or the occupants
cannot monitor elevated seat tempera-
tures or have an inability to feel pain in
body parts that contact the seat. Use of
the seat heater by such people could
result in serious injury.

CAUTION

∙ The battery could run down if the seat

heater is operated while the engine is
not running.

∙ Do not use the seat heater for ex-

tended periods or when no one is us-
ing the seat.

∙ Do not put anything on the seat which

insulates heat, such as a blanket,
cushion or seat cover, etc. Otherwise,
the seat may become overheated.

∙ Do not place anything hard or heavy

on the seat or pierce it with a pin or
similar object. This may result in dam-
age to the heater.

∙ Any liquid spilled on the heated seat

should be removed immediately with
a dry cloth.

∙ When cleaning the seat, never use

gasoline, benzine, thinner, or any
similar materials.

∙ If any malfunctions are found or the

heated seat does not operate, turn
the switch off and have the system
checked. It is recommended that you
visit a NISSAN dealer for this service.

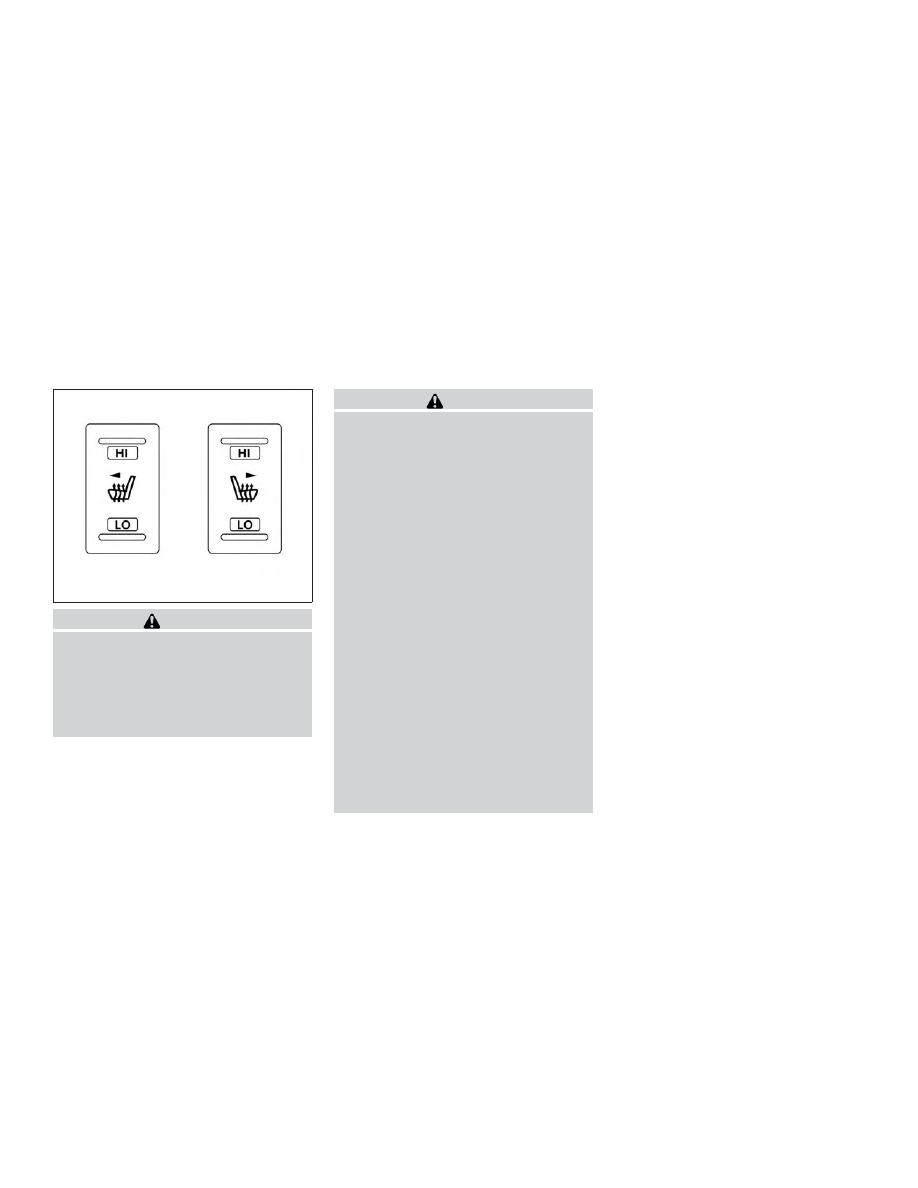

The front seats are warmed by built-in
heaters.

1. Start the engine.

2. Push the LO or HI position of the switch,

as desired. The indicator light in the
switch will illuminate.

The heater is controlled by a thermo-
stat, automatically turning the heater
on and off. The indicator light will re-
main on as long as the switch is on.

3. When the seat is warmed or before you

leave the vehicle, be sure to turn the
switch off.

LIC3037

HEATED SEAT SWITCHES (if so
equipped)

Instruments and controls

2-49

The vehicle should be driven with the VDC
system on for most driving conditions.

If the vehicle is stuck in mud or snow, the
VDC system reduces the engine output to
reduce wheel spin. The engine speed will
be reduced even if the accelerator is de-
pressed to the floor. If maximum engine
power is needed to free a stuck vehicle,
turn the VDC system off.

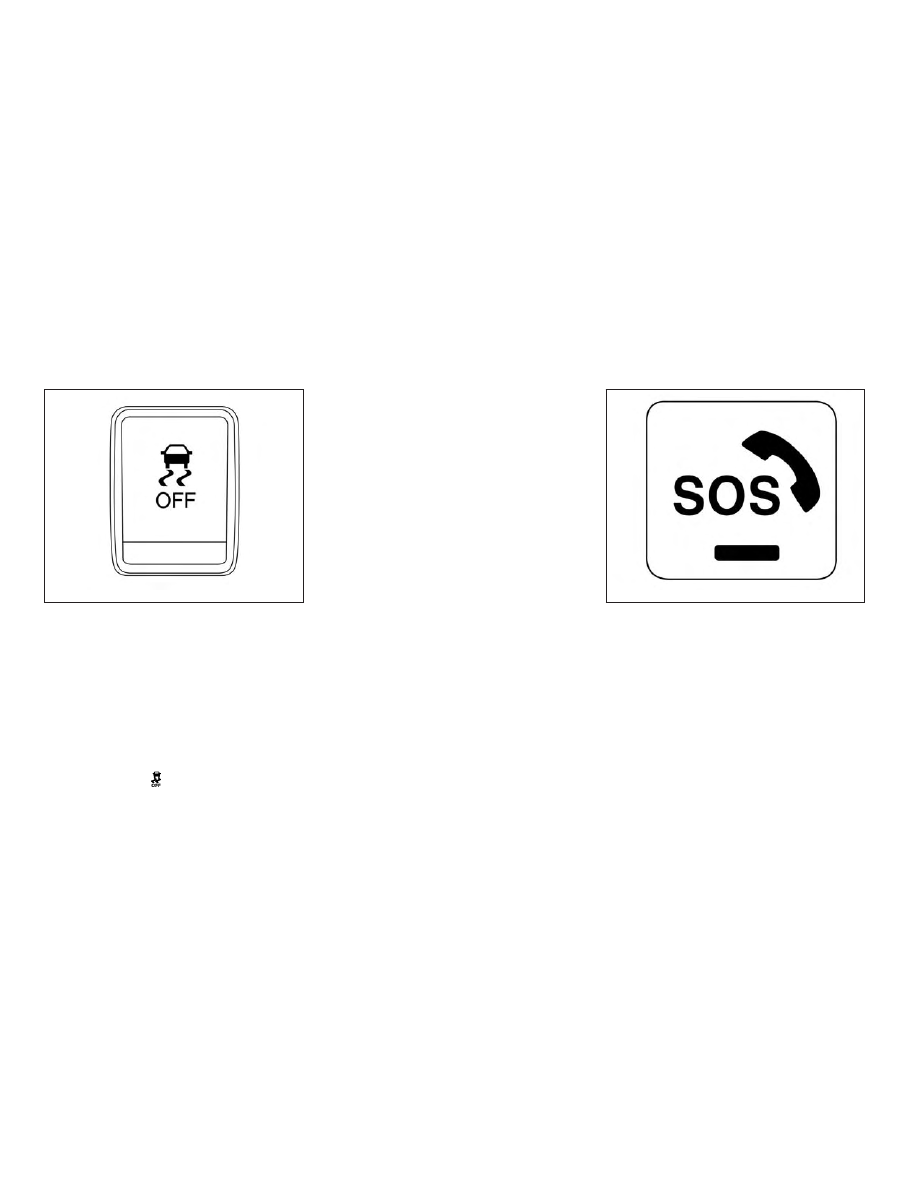

To turn off the VDC system, push the VDC
OFF switch. The

indicator and the Au-

tomatic Emergency Braking (AEB) system
warning light will come on.

Push the VDC OFF switch again or restart
the engine to turn on the system. For addi-
tional information, refer to “Vehicle Dy-
namic Control (VDC) system” in the “Start-
ing and driving” section of this manual.

The E-call (SOS) switch is used in combina-
tion with a NissanConnect® Services sub-
scription to call for assistance in case of an
emergency.

Pushing the switch will (with a paid subscrip-
tion) reach a response specialist that will
provide assistance based on the situation
described by the vehicle’s occupant. For ad-
ditional information, or to enroll your vehicle,
refer to www.NissanUSA.com/connect or
call 855–426–6628.

LIC3344

LIC3357

VEHICLE DYNAMIC CONTROL (VDC)
OFF SWITCH

E-CALL (SOS) SWITCH (if so
equipped)

2-50

Instruments and controls

The power outlet is for powering electrical
accessories such as cellular telephones. It
is rated at 12 volt, 120W (10A) maximum.

The power outlet is powered only when the
ignition switch is in the ACC or ON position.

CAUTION

∙ The outlet and plug may be hot during

or immediately after use.

∙ Only certain power outlets are de-

signed for use with a cigarette lighter
unit. Do not use any other power out-
let for an accessory lighter. It is rec-
ommended that you visit a NISSAN
dealer for additional information.

∙ Do not use with accessories that ex-

ceed a 12 volt, 120W (10A) power draw.

∙ Do not use double adapters or more

than one electrical accessory.

∙ Use power outlets with the engine

running to avoid discharging the ve-
hicle battery.

∙ Avoid using power outlets when the

air conditioner, headlights or rear win-
dow defroster is on.

∙ Before inserting or disconnecting a

plug, be sure the electrical accessory
being used is turned off.

∙ Push the plug in as far as it will go. If

good contact is not made, the plug
may overheat or the internal tem-
perature fuse may open.

∙ When not in use, be sure to close the

cap. Do not allow water or any other
liquid to contact the outlet.

FRONT-DOOR POCKETS

LIC3457

LIC2426

POWER OUTLET

STORAGE

Instruments and controls

2-51
