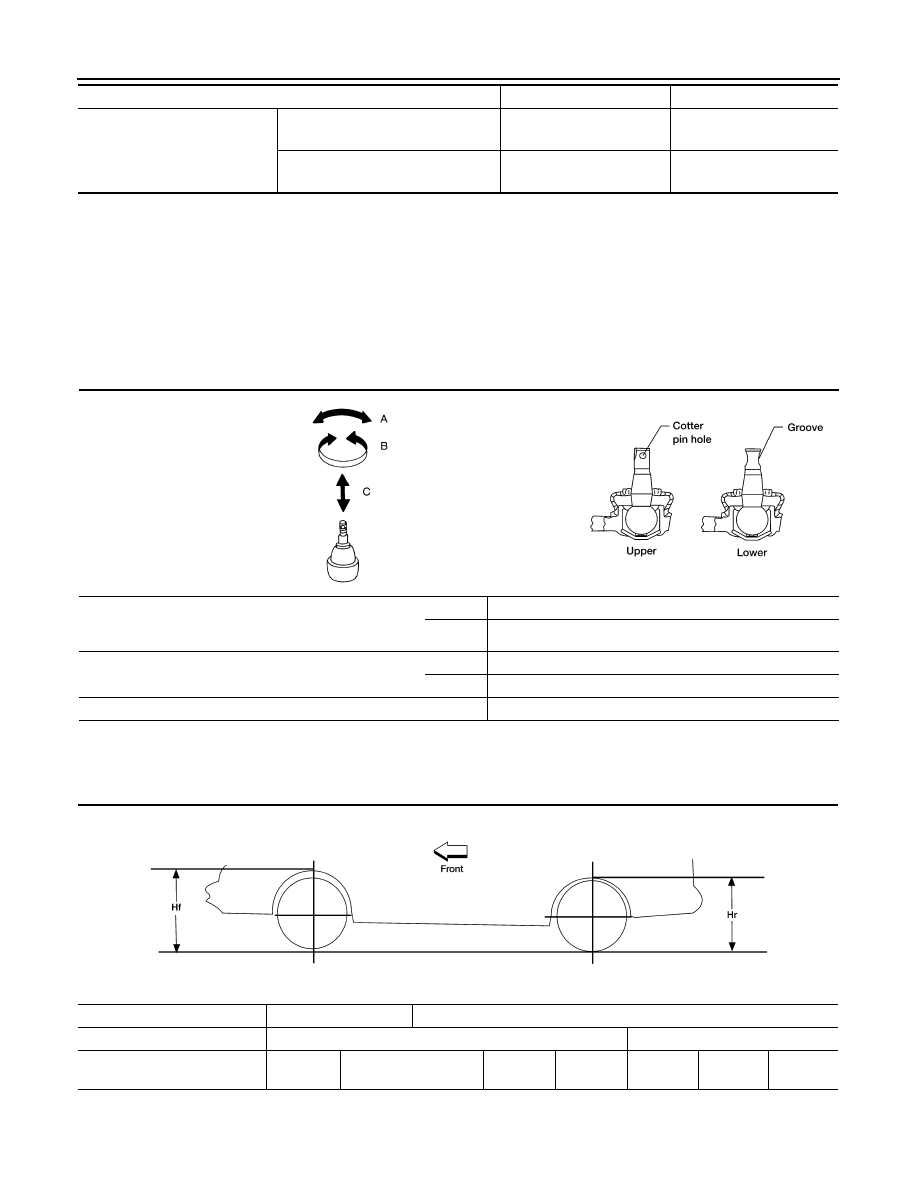

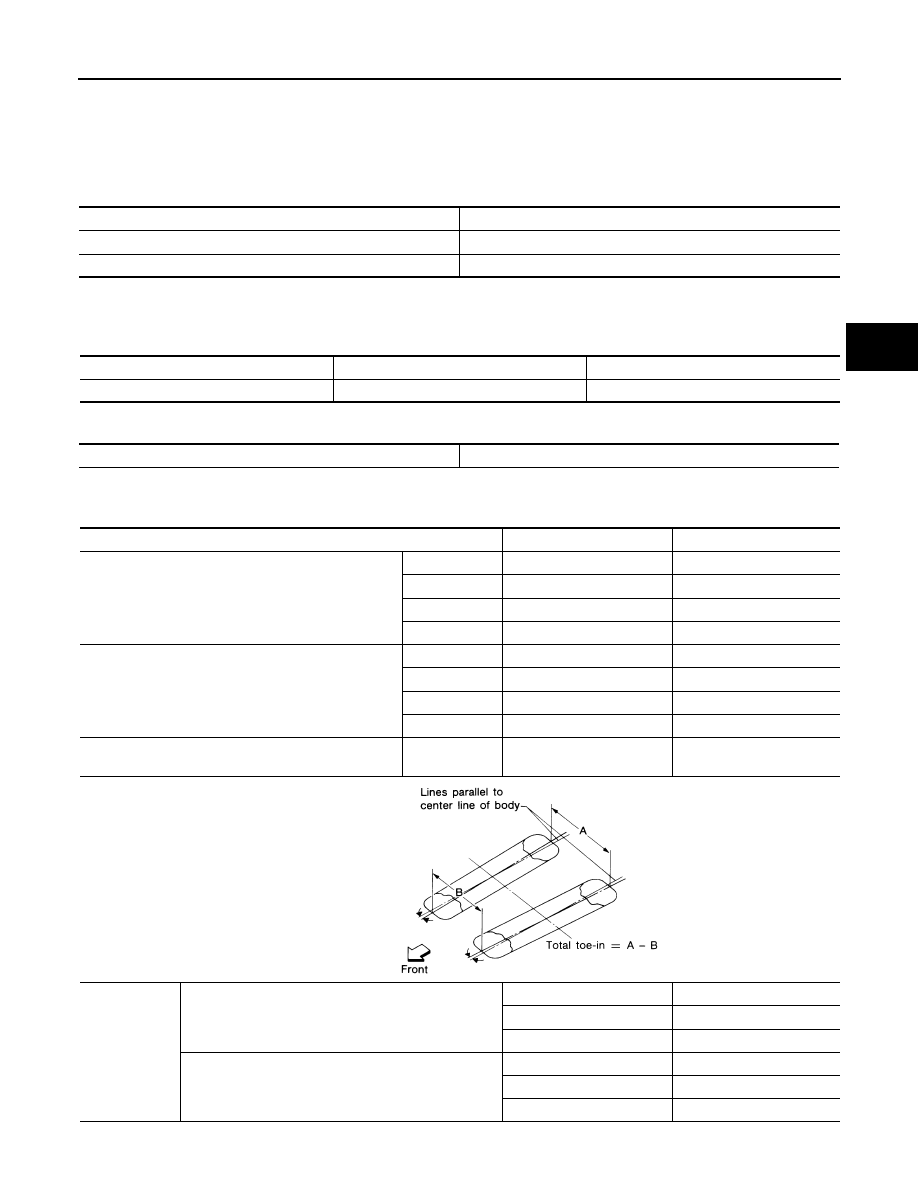

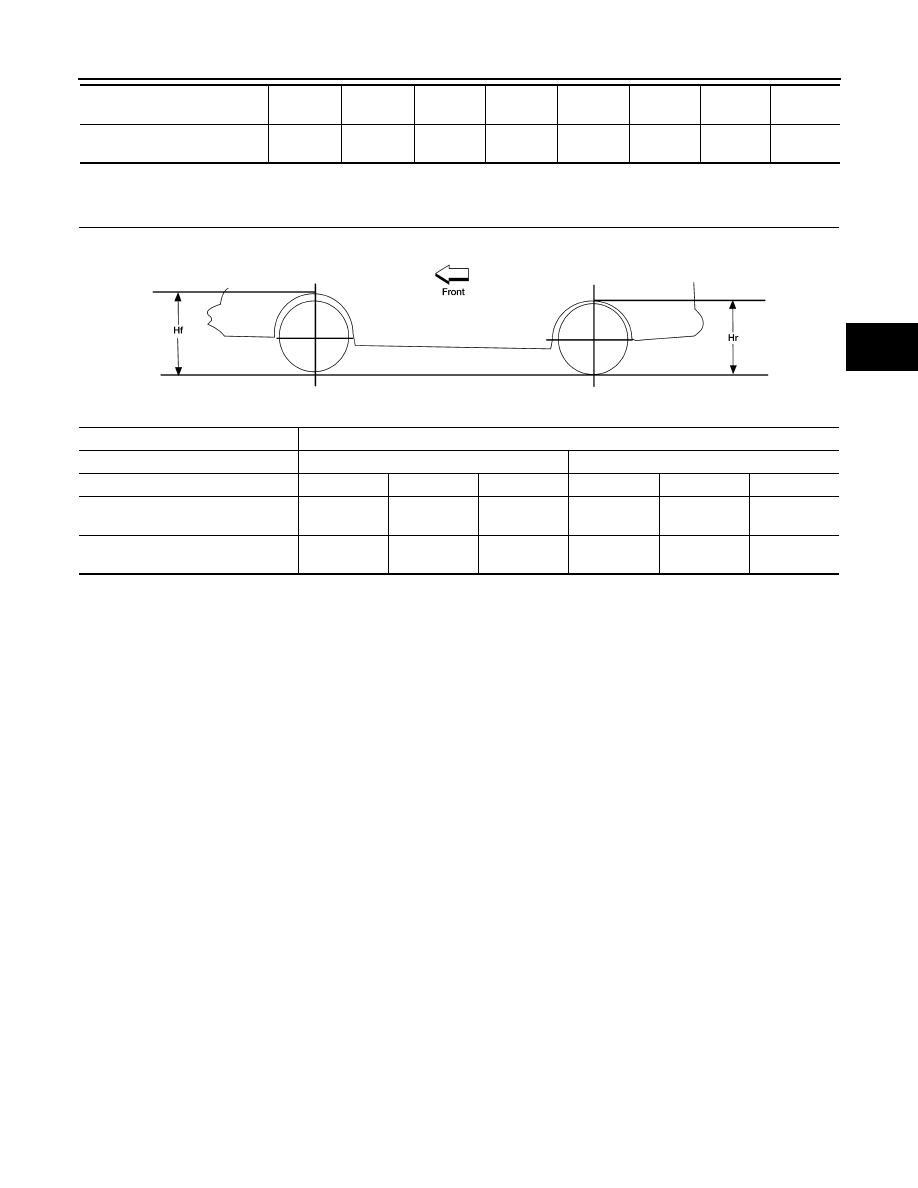

SERVICE DATA AND SPECIFICATIONS (SDS) FSU-23 < SERVICE DATA AND SPECIFICATIONS (SDS) C D F G H I J K L M A B FSU N O P SERVICE DATA AND SPECIFICATIONS (SDS) SERVICE DATA AND SPECIFICATIONS (SDS) General Specification (Front) INFOID:0000000005275030 Spring Free Height INFOID:0000000005275031 VQ40DE Unit: mm (in) QR25DE Unit: mm (in) Wheel Alignment (Unladen*1)*6 INFOID:0000000005275032 Suspension type Independent double wishbone coil over shock Shock absorber type Double-acting hydraulic Stabilizer Standard equipment Drive type 2WD 4WD Front spring free height 336 (13.23) 346 (13.62) Front spring free height 346 (13.62) Drive type 2WD 4WD Camber Minimum -0 ° 30 ′ (-0.50 ° ) -0 ° 15 ′ (-0.25 ° ) Nominal 0 ° 15 ′ (0.25 ° ) 0 ° 30 ′ (0.50 ° ) Maximum 1 ° 0 ′ (1.00 ° ) 1 ° 15 ′ (1.25 ° ) Cross camber 0 ° 45 ′ (0.75 ° ) or less 0 ° 45 ′ (0.75 ° ) or less Caster Minimum 2 ° 15 ′ (2.25 ° ) 2 ° 0 ′ (2.00 ° ) Nominal 3 ° 0 ′ (3.00 ° ) 2 ° 45 ′ (2.75 ° ) Maximum 3 ° 45 ′ (3.75 ° ) 3 ° 30 ′ (3.50) Cross caster 0 ° 45 ′ (0.75 ° ) or less 0 ° 45 ′ (0.75 ° ) or less Kingpin inclination Nominal 13 ° 0 ′ (13.00 ° ) 12 ° 45 ′ (12.75 ° ) Total toe-in Distance (A − B) 2.1 mm (0.08 in) 2.1 mm (0.08 in) 3.1 mm (0.12 in) 3.1 mm (0.12 in) 4.1 mm (0.16 in) 4.1 mm (0.16 in) Angle (left wheel or right wheel) 0 ° 5 ′ (0.08 ° ) 0 ° 5 ′ (0.08 ° ) 0 ° 7 ′ (0.12 ° ) 0 ° 7 ′ (0.12 ° ) 0 ° 9 ′ (0.15 ° ) 0 ° 9 ′ (0.15 ° ) SFA234AC |
