YEL350D

STARTING SYSTEM

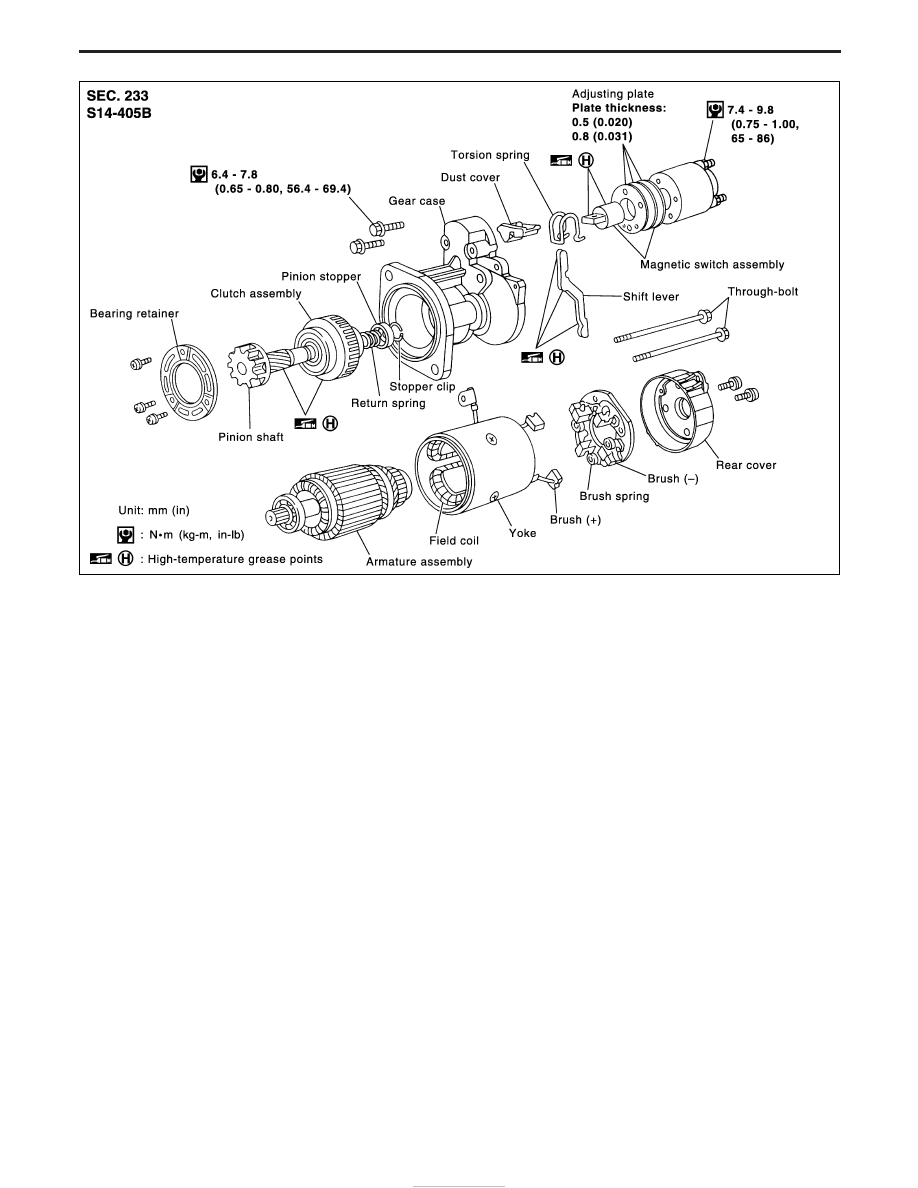

Construction (Cont’d)

SC-18

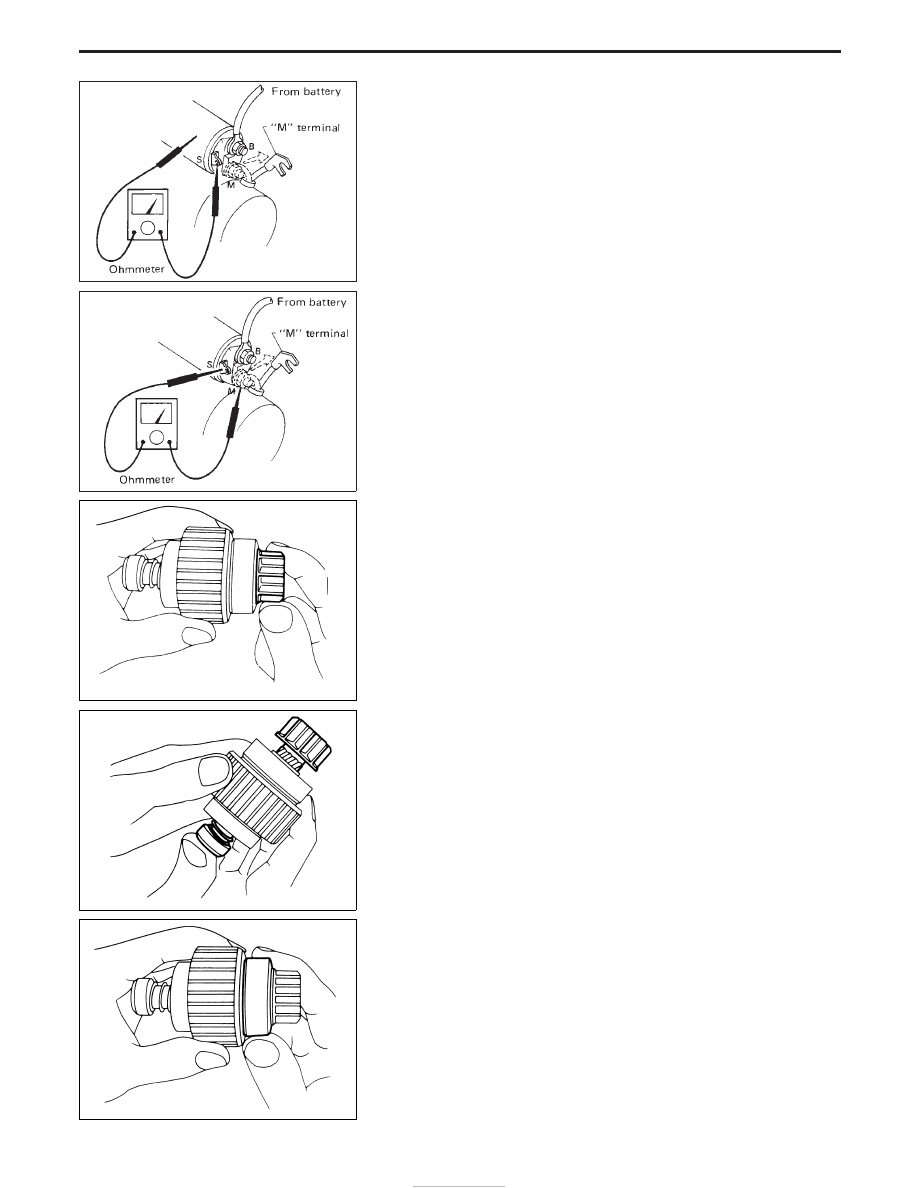

Magnetic Switch Check

Magnetic Switch Check

I

Before starting to check, disconnect battery ground cable.

I

Disconnect “M” terminal of starter motor.

1. Continuity test (between “S” terminal and switch body).

I

No continuity ... Replace.

2. Continuity test (between “S” terminal and “M” terminal).

I

No continuity ... Replace.

Pinion/Clutch Check

1. Check to see if pinion locks in one direction and rotates

smoothly in the opposite direction.

I

If it does not lock (or locks) in either direction or unusual
resistance is evident ... Replace.

2. Check pinion movement

I

If it is hard to move, apply grease or, if necessary, replace.

3. Check ball bearing.

Spin outer race of ball bearing to ensure that it turns smoothly
without binding.

I

Abnormal resistance ... Replace.

SEL555E

SEL556E

YEL546D

YEL547D

YEL548D

STARTING SYSTEM

SC-19

4. Inspect pinion teeth.

I

Replace pinion if teeth are worn or damaged. (Also check
condition of ring gear teeth.)

5. Inspect reduction gear teeth.

I

Replace reduction gear if teeth are worn of damaged.
(Also check condition of armature shaft gear teeth.)

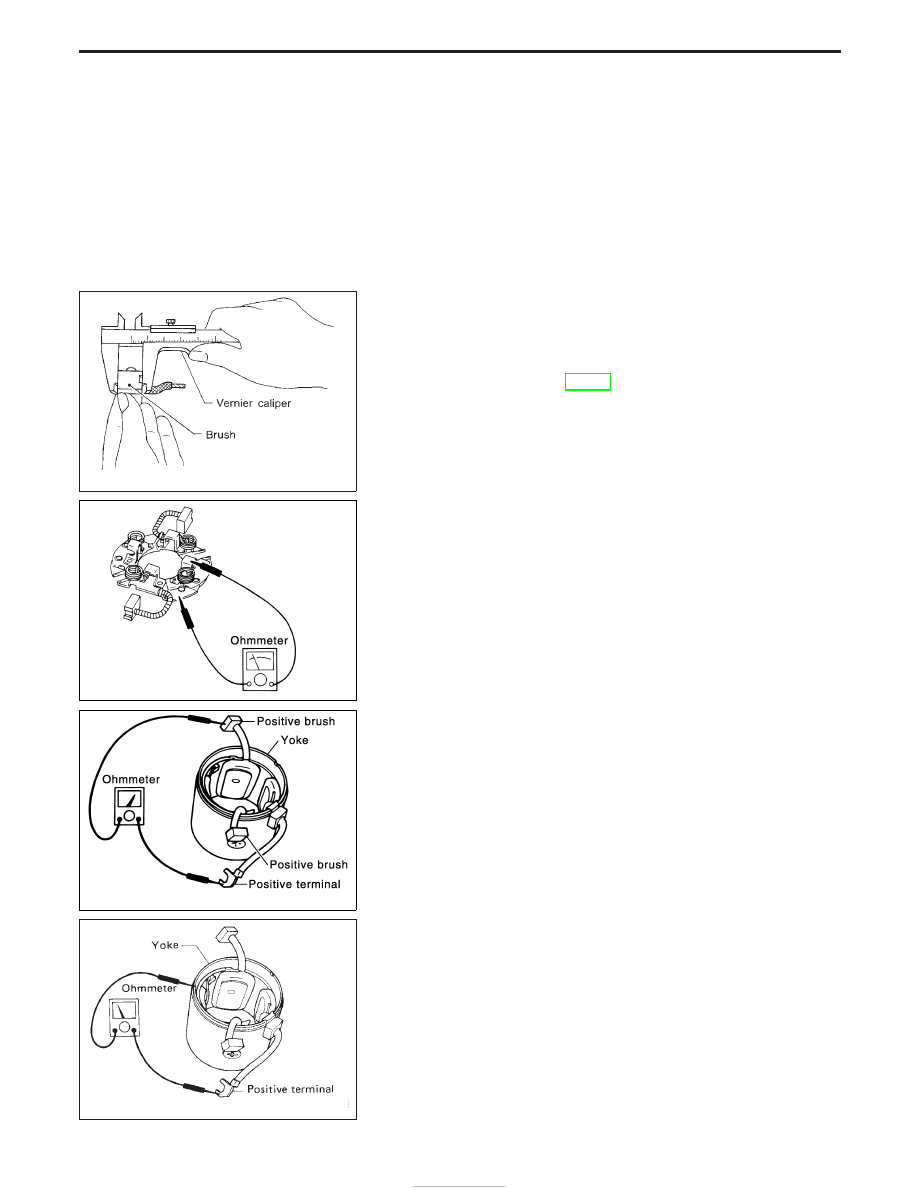

Brush Check

BRUSH

Check wear of brush.

Wear limit length:

Refer to SDS (SC-30).

I

Excessive wear ... Replace.

BRUSH HOLDER

1. Perform insulation test between brush holder (positive side)

and its base (negative side).

I

Continuity exists ... Replace.

2. Check brush to see if it moves smoothly.

I

If brush holder is bent, replace it; if sliding surface is dirty,
clean.

Field Coil Check

1. Continuity test (between field coil positive terminal and positive

brushes).

I

No continuity ... Replace field coil.

2. Insulation test (between field coil positive terminal and yoke).

I

Continuity exists ... Replace field coil.

SEL014Z

YEL549D

YEL550D

SEL103E

STARTING SYSTEM

Pinion/Clutch Check (Cont’d)

SC-20

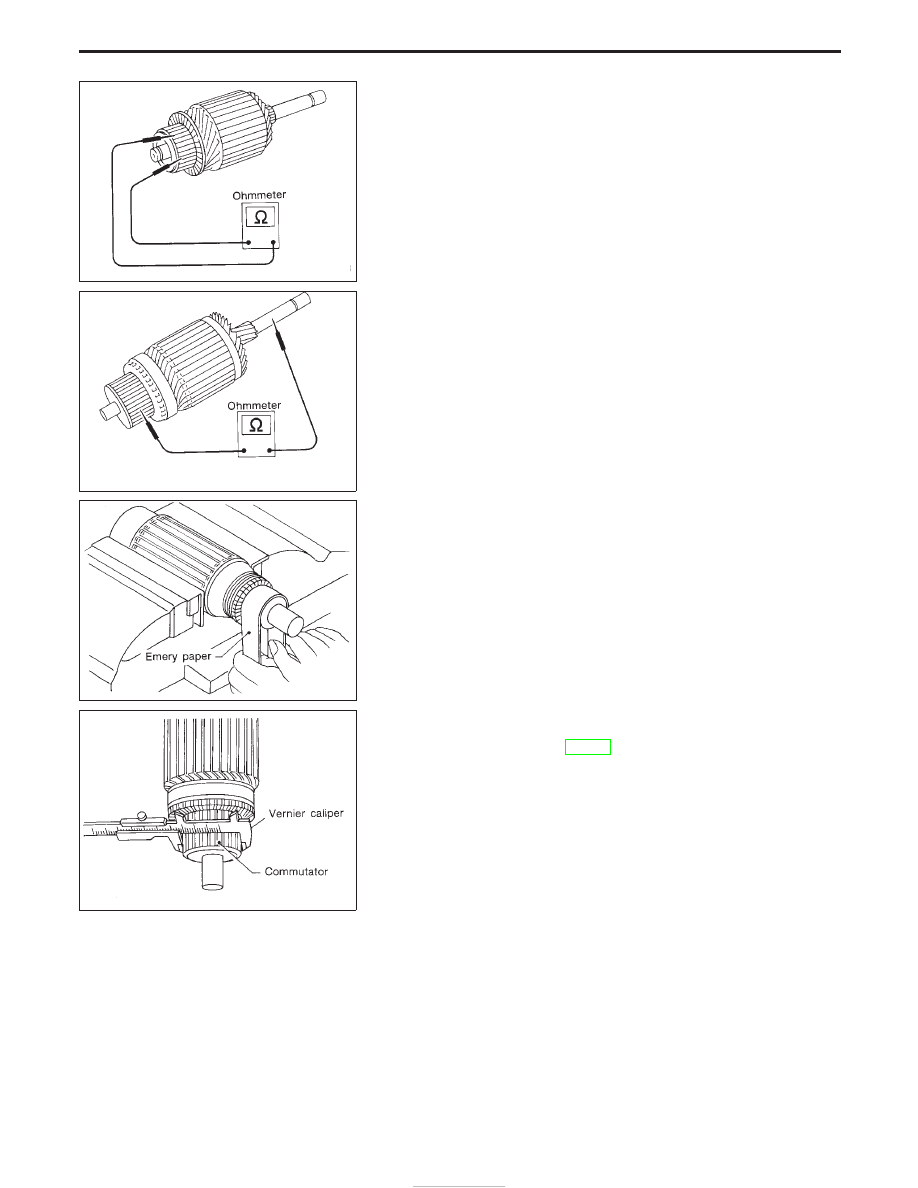

Armature Check

1. Continuity test (between two segments side by side).

I

No continuity ... Replace.

2. Insulation test (between each commutator bar and shaft).

I

Continuity exists ... Replace.

3. Check commutator surface.

I

Rough ... Sand lightly with No. 500-600 emery paper.

4. Check diameter of commutator.

Commutator minimum diameter:

Refer to SDS (SC-30).

I

Less than specified value ... Replace.

SEL625B

SEL104E

SEL020Z

SEL021Z

STARTING SYSTEM

SC-21
