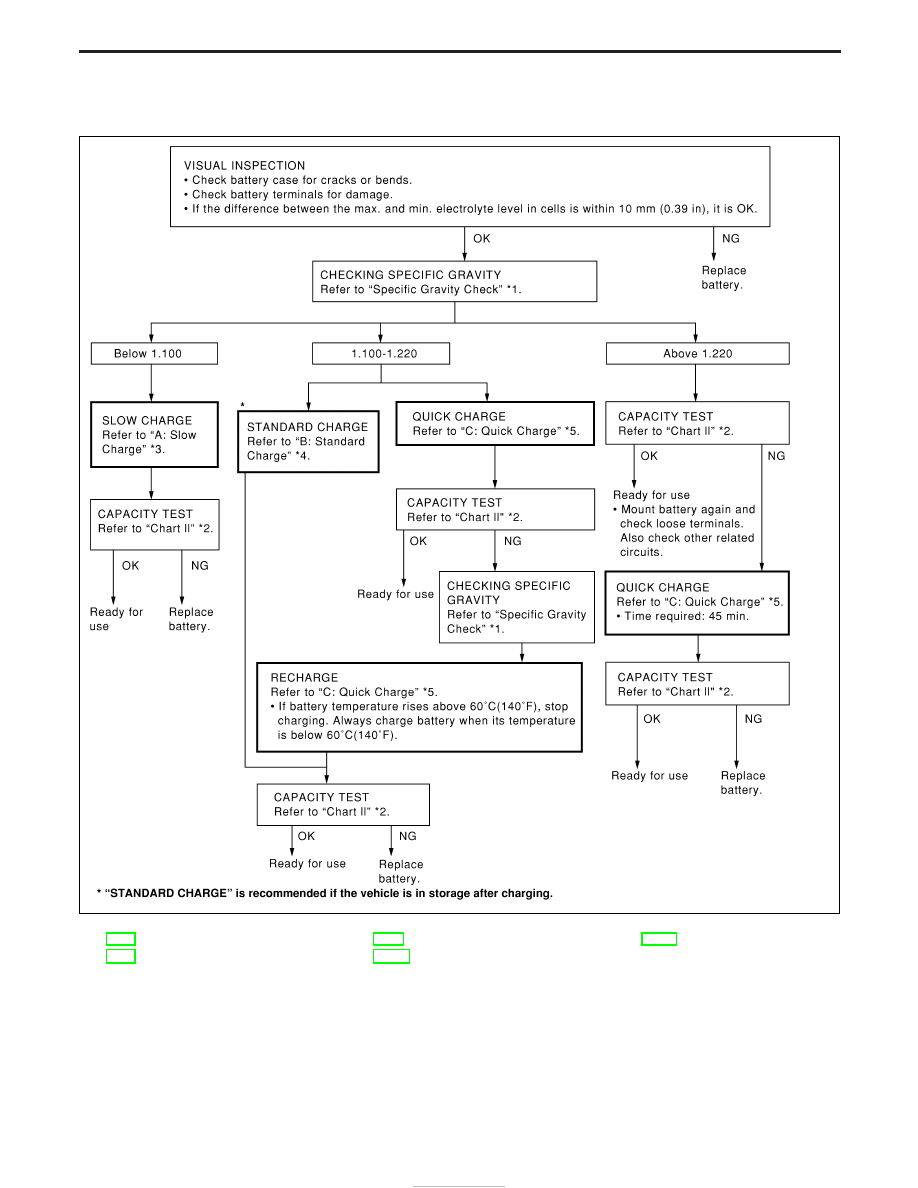

Battery Test and Charging Chart

CHART I

*1: SC-4
*2: SC-7

*3: SC-8
*4: SC-10

*5: SC-11

SEL754W

BATTERY

SC-6

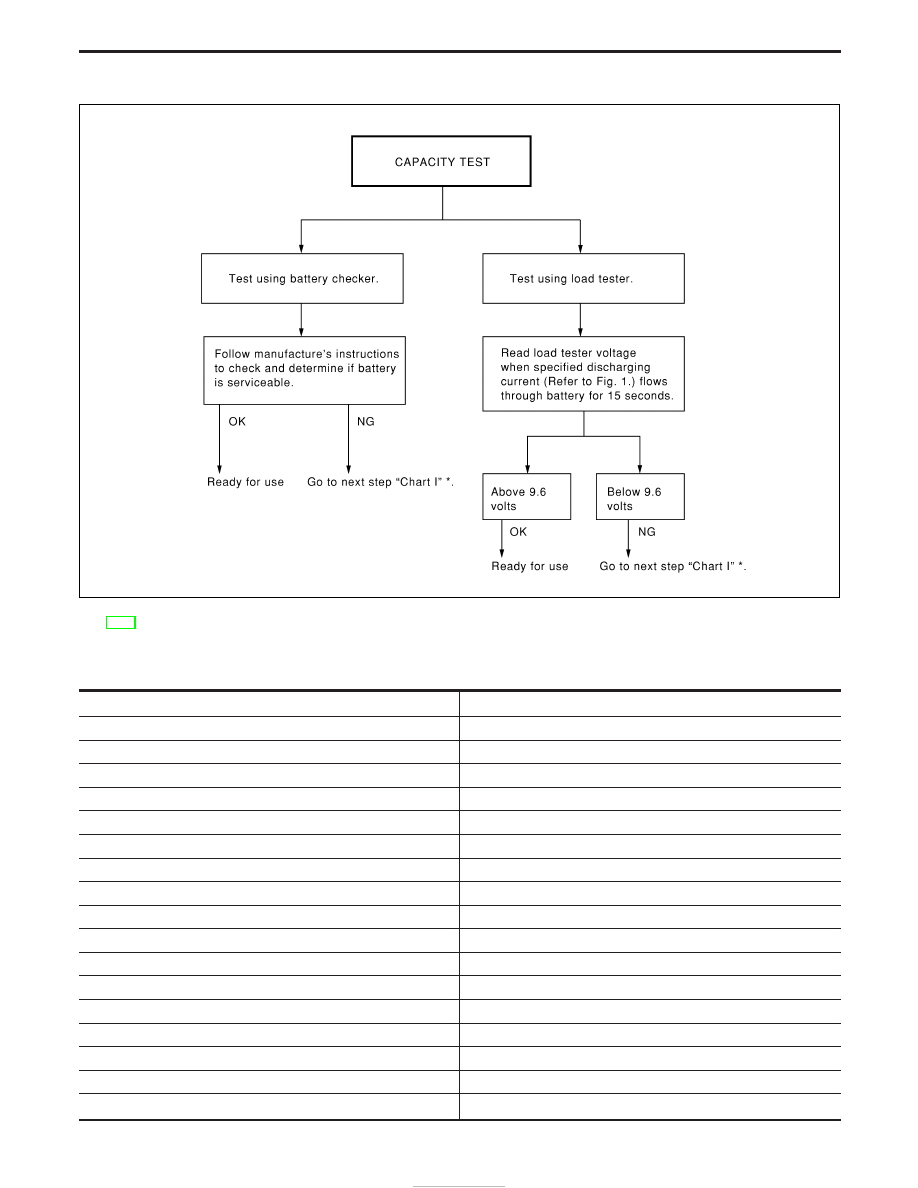

CHART II

*:

SC-6

I

Check battery type and determine the specified current using the following table.

Fig. 1 DISCHARGING CURRENT (Load Tester)

Type

Current (A)

28B19R(L)

90

34B19R(L)

99

46B24R(L)

135

55B24R(L)

135

50D23R(L)

150

55D23R(L)

180

65D26R(L)

195

L2-580 R/L (65 Ah)

195

80D26R(L)

195

75D31R(L)

210

063 [YUASA type code]

210

L3-760 R/L (75 Ah)

225

95D31R(L)

240

115D31R(L)

240

025 [YUASA type code]

240

065 [YUASA type code]

255

027 [YUASA type code]

285

SEL755W

BATTERY

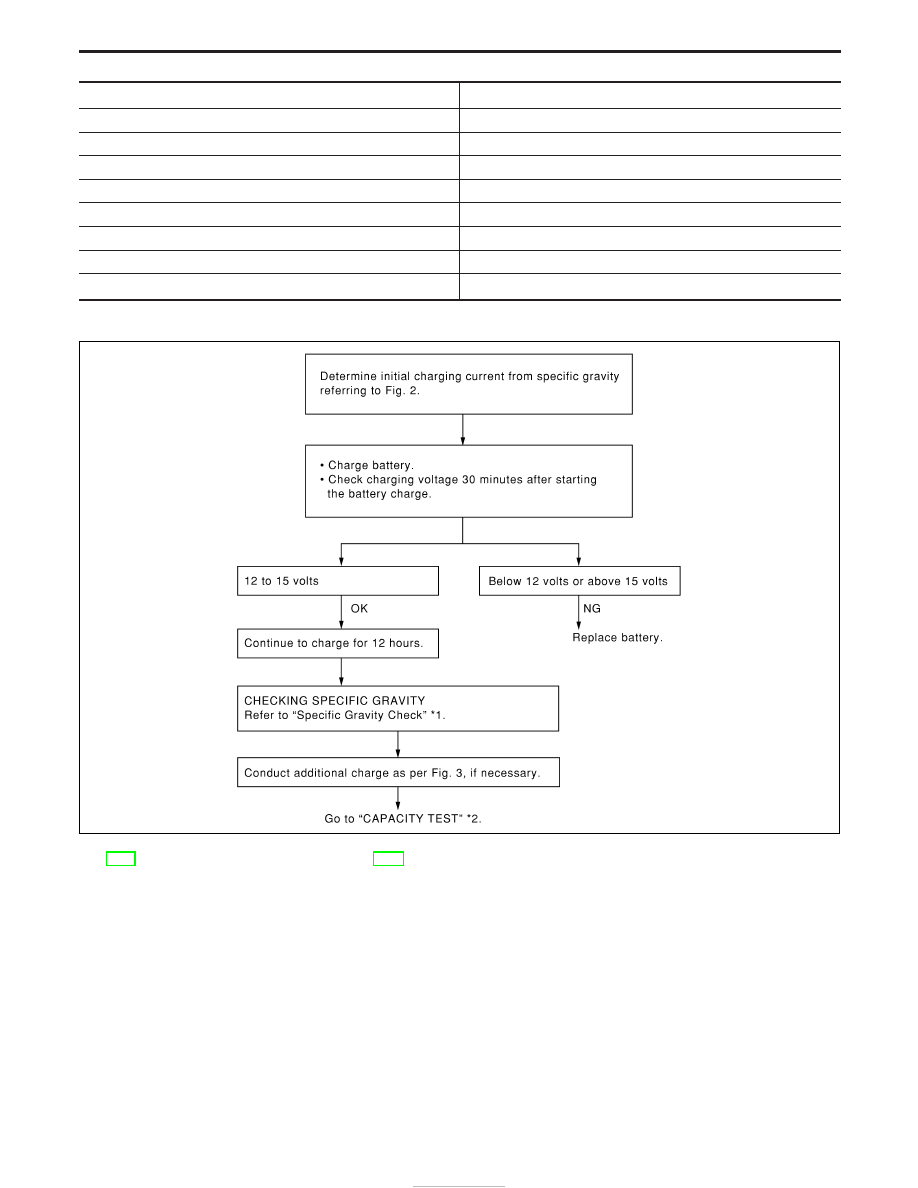

Battery Test and Charging Chart (Cont’d)

SC-7

Type

Current (A)

075 [YUASA type code]

300

110D26R(L)

300

95E41R(L)

300

067 [YUASA type code]

325

130E41R(L)

330

096 [YUASA type code]

375

096L [YUASA type code]

375

010S [YUASA type code]

360

A: SLOW CHARGE

*1: SC-4

*2: SC-7

SEL756W

BATTERY

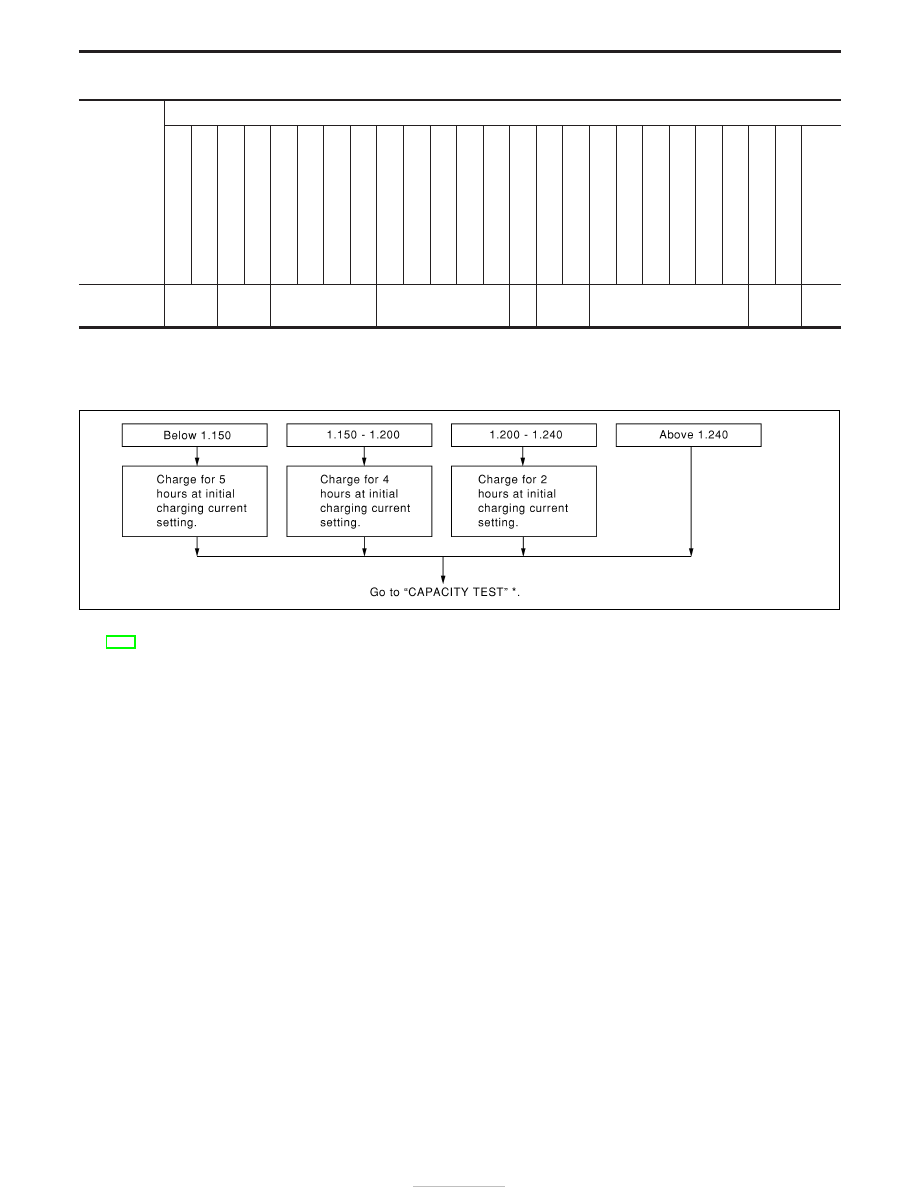

Battery Test and Charging Chart (Cont’d)

SC-8

Fig. 2 INITIAL CHARGING CURRENT SETTING (Slow charge)

CON-
VERTED
SPECIFIC
GRAVITY

BATTERY TYPE

28B19R(L)

34B19R(L)

46B24R(L)

55B24R(L)

50D23R(L)

55D23R(L)

025

[YUASA

type

code]

027

[YUASA

type

code]

65D26R(L)

80D26R(L)

L2-580

R/L

(65

Ah)

063

[YUASA

type

code]

067

[YUASA

type

code]

096

[YUASA

type

code]

75D31R(L)

L3-760

R/L

(75

Ah)

95D31R(L)

1

15D31R(L)

1

10D26R(L)

95E41R(L)

065

[YUASA

type

code]

075

[YUASA

type

code]

096L

[YUASA

type

code]

010S

[YUASA

type

code]

130E41R(L)

Below 1.100

4.0 (A)

5.0 (A)

7.0 (A)

8.0 (A)

8.5

(A)

9.0 (A)

10.0 (A)

11.0

(A)

14.0

(A)

I

Check battery type and determine the specified current using the table shown above.

I

After starting charging, adjustment of charging current is not necessary.

Fig. 3 ADDITIONAL CHARGE (Slow charge)

*:

SC-7

CAUTION:

I

Set charging current to value specified in Fig. 2. If charger is not capable of producing specified
current value, set its charging current as close to that value as possible.

I

Keep battery away from open flame while it is being charged.

I

When connecting charger, connect leads first, then turn on charger. Do not turn on charger first,
as this may cause a spark.

I

If battery temperature rises above 60°C (140°F), stop charging. Always charge battery when its
temperature is below 60°C (140°F).

SEL757W

BATTERY

Battery Test and Charging Chart (Cont’d)

SC-9
