Removal and Installation

CAUTION:

I

The rotation of the spiral cable (SRS “Air bag” component
part) is limited. If the steering gear must be removed, set
the front wheels in the straight-ahead direction. Do not
rotate the steering column while the steering gear is
removed.

I

Remove the steering wheel before removing the steering
lower joint to avoid damaging the SRS spiral cable.

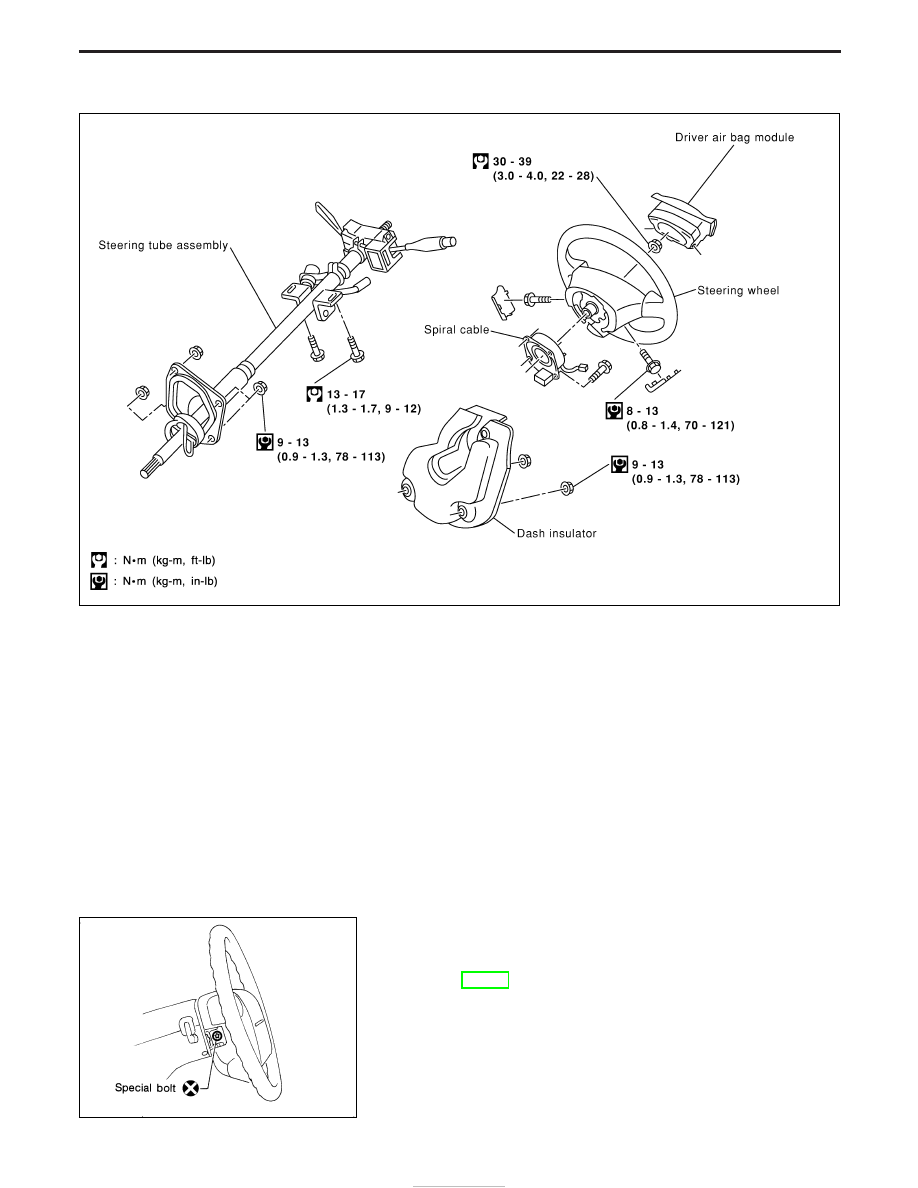

STEERING WHEEL

I

Remove remote audio control (if applied).

I

Remove air bag module and spiral cable.
Refer to RS-28, “Removal — Air Bag Module and Spiral Cable”.

YST020

SBF812E

STEERING WHEEL AND STEERING COLUMN

ST-8

I

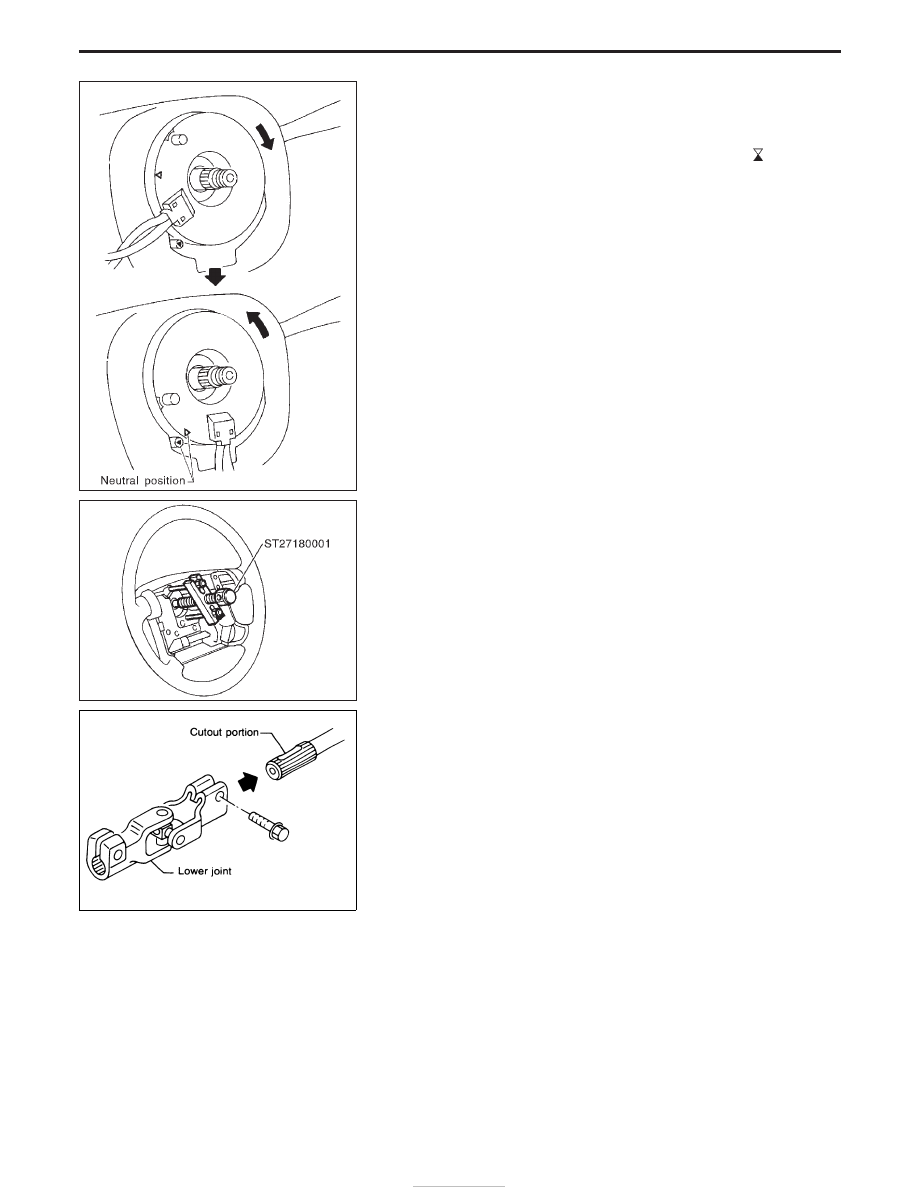

Align spiral cable correctly when installing steering wheel.

a) Set the front wheels in the straight-ahead position.
b) Make sure that the spiral cable is in the neutral position.

The neutral position is detected by turning left 2.5 revolutions
from the right end position. Align the two marks (

).

CAUTION:

The spiral cable may snap due to steering operation if the
cable is installed in an improper position.
Also, with the steering linkage disconnected, the cable may
snap by turning the steering wheel beyond the limited number
of turns. (The spiral cable can be turned up to 2.5 turns from
the neutral position to both the right and left.)

I

Remove steering wheel with Tool.

STEERING COLUMN

I

When installing steering column, fingertighten upper support
bracket bolts and lower support bracket nuts; then tighten them
to the specified torque. Do not apply undue stress to steering
column.

I

When attaching coupling joint, be sure tightening bolt faces
cutout portion.

I

When inserting coupling joint onto steering gear axle, make
sure that it is positioned correctly.

CAUTION:

After installing steering column, turn steering wheel to make
sure it moves smoothly and that the number of turns from the
straight-ahead forward position to left and right locks are
equal. Be sure that the steering wheel is in a neutral position
when driving straight ahead.

Number of steering wheel turns from straight-ahead
position:

Right 1.93
Left 1.93

SRS266

SST777C

NST005

STEERING WHEEL AND STEERING COLUMN

Removal and Installation (Cont’d)

ST-9

Disassembly and Assembly

L.H.D., R.H.D.

I

When disassembling and assembling, unlock steering lock with
key.

I

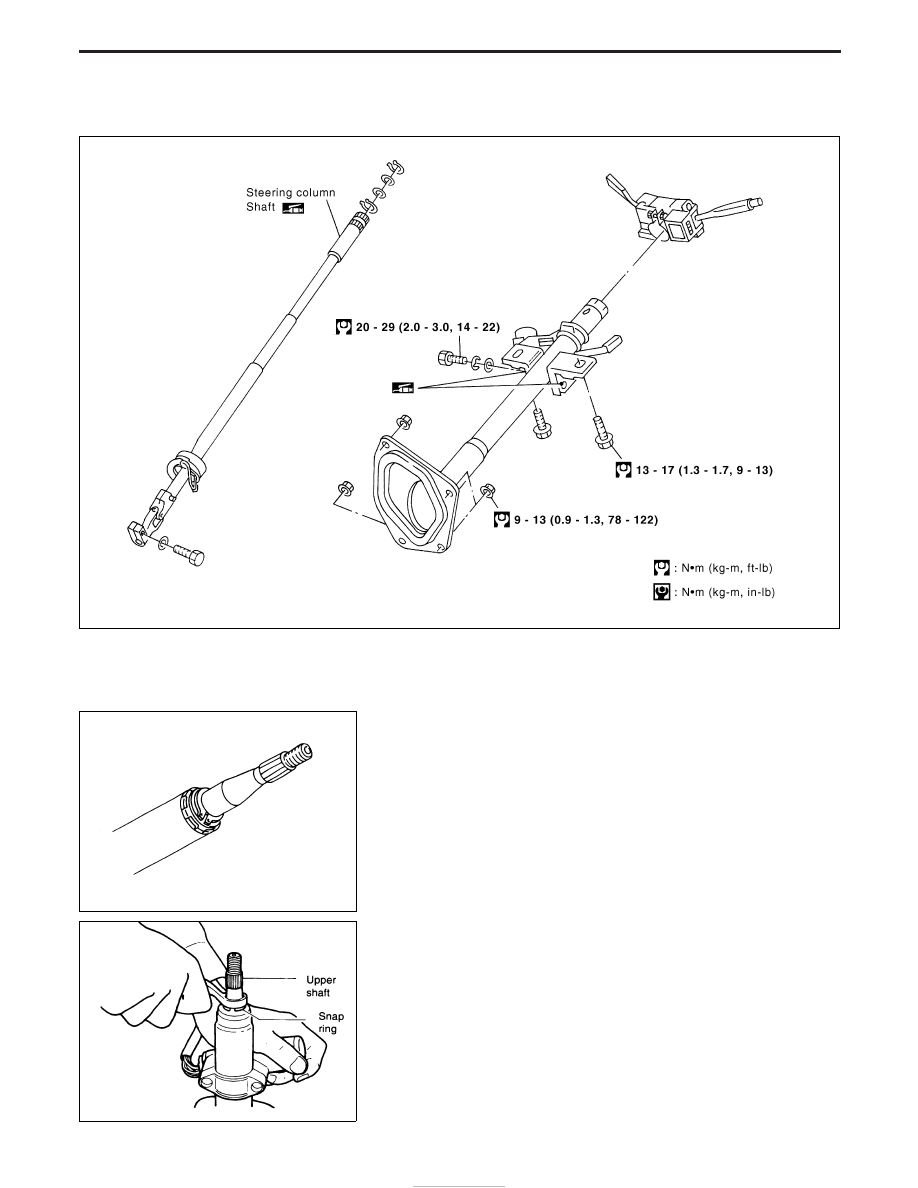

Install snap ring on upper shaft with box wrench.

YST065

NST007

SST628A

STEERING WHEEL AND STEERING COLUMN

ST-10

I

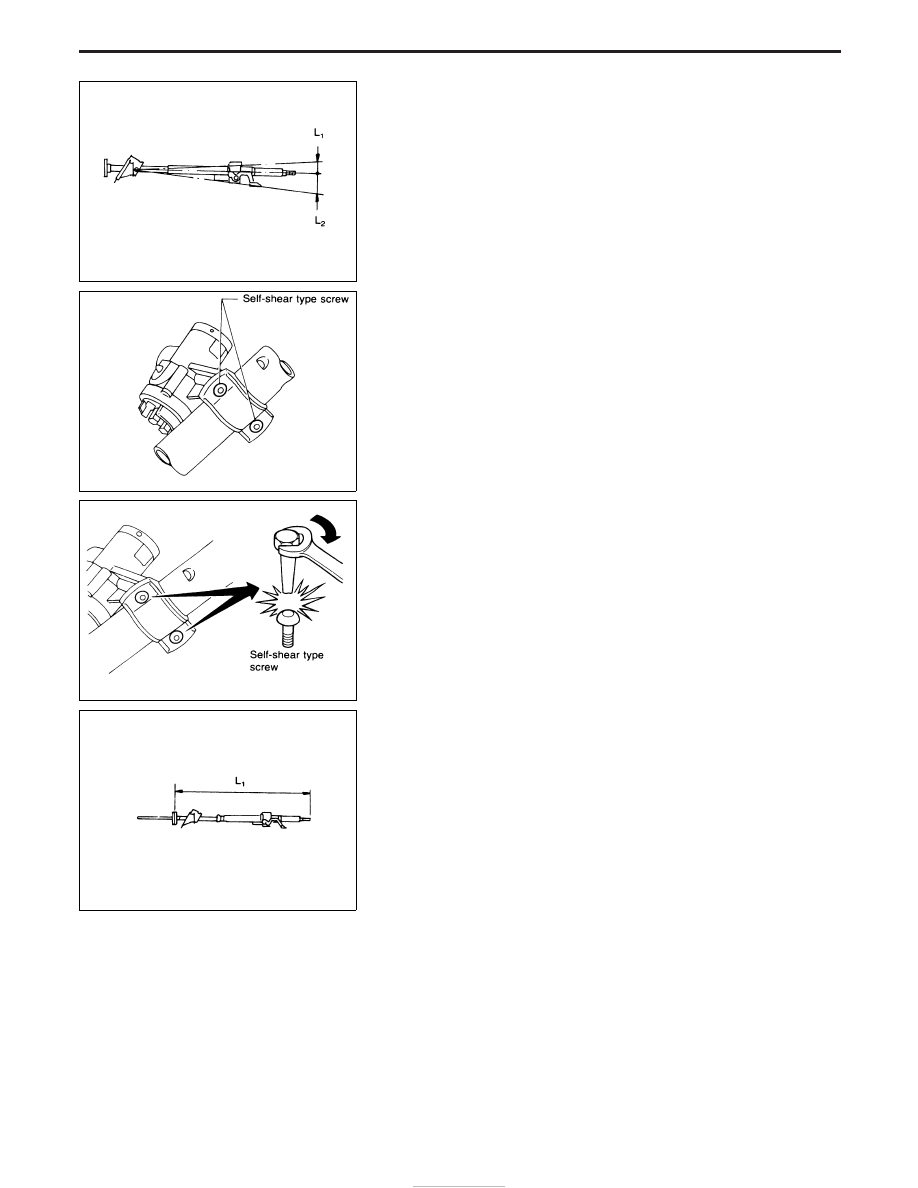

After installing steering column, check tilt mechanism opera-
tion.

L

1

: 8 - 12 mm (0.32 - 0.47 in)

L

2

: 18 - 22 mm (0.71 - 0.87 in)

I

Steering lock

a. Break self-shear type screws with a drill or other appropriate

tool.

b. Install self-shear type screws until self-shear type screw heads

are cut off.

I

When disassembling and assembling, unlock steering lock with
key.

I

Ensure that rounded surface of snap ring faces towards bear-
ing when snap ring is installed.

Inspection

I

When steering wheel can not be rotated smoothly, check the
steering column for the following matters and replace damaged
parts:

a. Check column bearings for damage or unevenness. Lubricate

with recommended multi-purpose grease or replace steering
column as an assembly, if necessary.

b. Check jacket tube for deformation or breakage. Replace if nec-

essary.

I

When the vehicle is involved in a light collision, check column
length “L”. If it is not within specifications, replace steering col-
umn assembly “L

1

”.

Column length:

“L

1

”: 830.5 - 832.7 mm (32.697 - 32.783 in)

EST006

SST300A

SST301A

EST007

STEERING WHEEL AND STEERING COLUMN

Disassembly and Assembly (Cont’d)
