Nissan Terrano model r20 series 2004. Manual - part 291

I

Secure lock nut by bending one portion of lock washer.

Installation

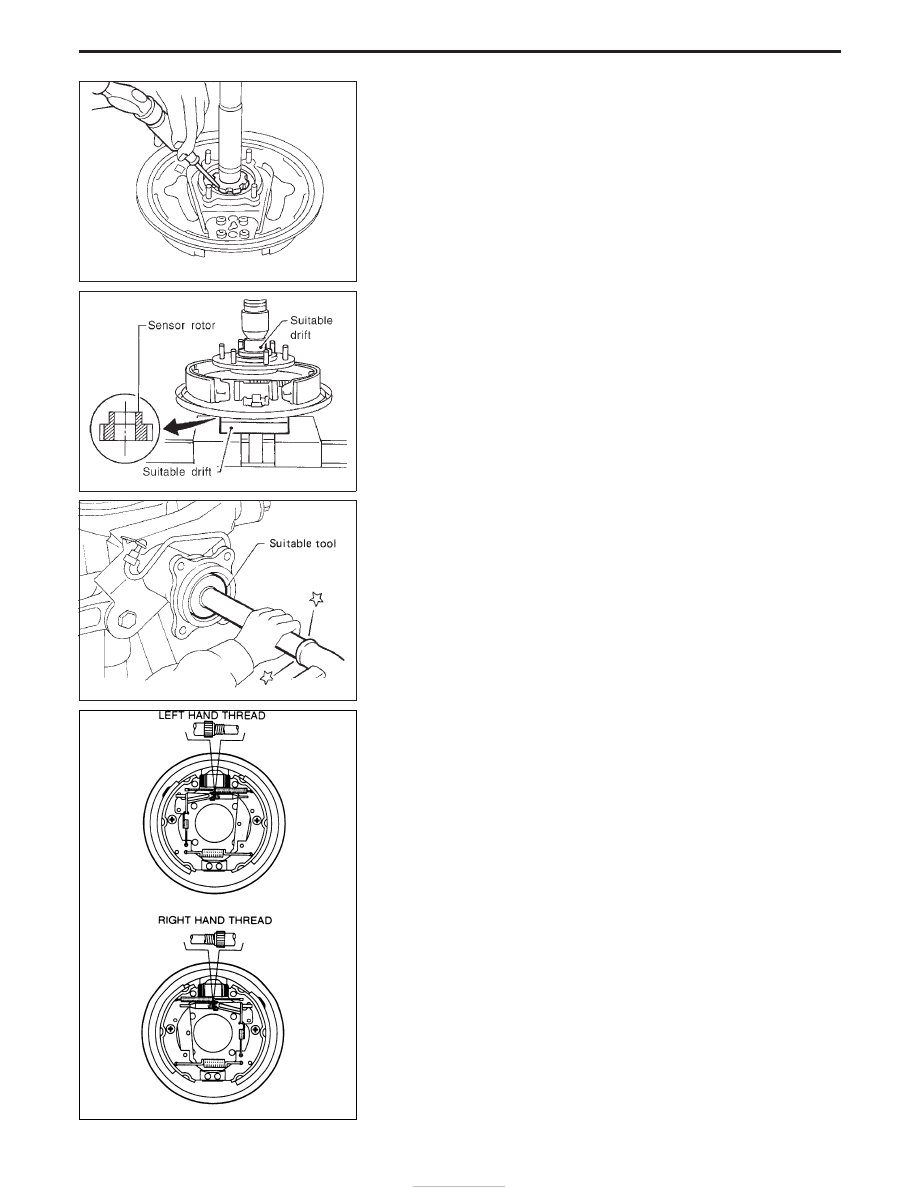

Install the sensor rotor using suitable drift and press.

I

Always replace sensor rotor with new one.

I

Pay attention to the direction of front sensor rotor as shown in
figure.

I

Install new oil seal to rear axle housing using a suitable tool.

After installing new oil seal, coat sealing lip with multi-purpose
grease.

I

Position axle shafts in rear axle housing.

Be careful not to damage oil seal.

I

When the ball-bearing holder and the brake are installed in the
base of the axle, they need to be correctly positioned.

A quick way to determine on which side the holder should be
located, is to look at the brake adjustment screw.

Left-hand thread:

Install the holder on the left side.

Right-hand thread (Normal)

Install the holder on the right side.

SRA104

SBR402D

SRA292A

ERA017

REAR AXLE

Installation (Cont’d)

RA-10

I

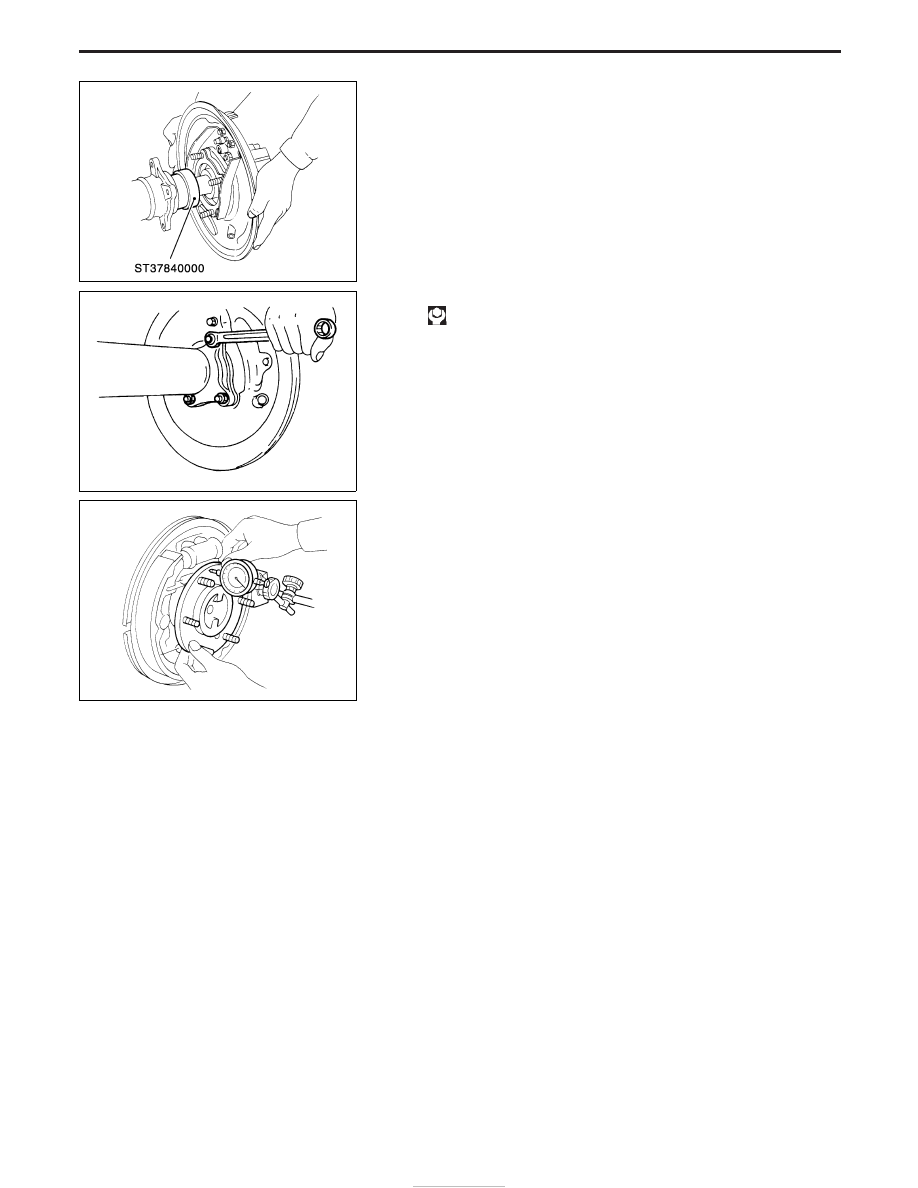

Insert axle shaft with Tool as a guide.

When inserting axle shaft, be careful not to damage oil seal.

I

Tighten nuts to the specified torque.

: 53 - 63 N

⋅

m (5.4 - 6.4 kg-m, 39 - 46 ft-lb)

I

Install ABS-sensor.

I

Measure end play of axle shaft.

Axial end play:

0.0 mm (0.0000 in)

YRA006

ERA013

YRA003

REAR AXLE

Installation (Cont’d)

RA-11

Removal and Installation

I

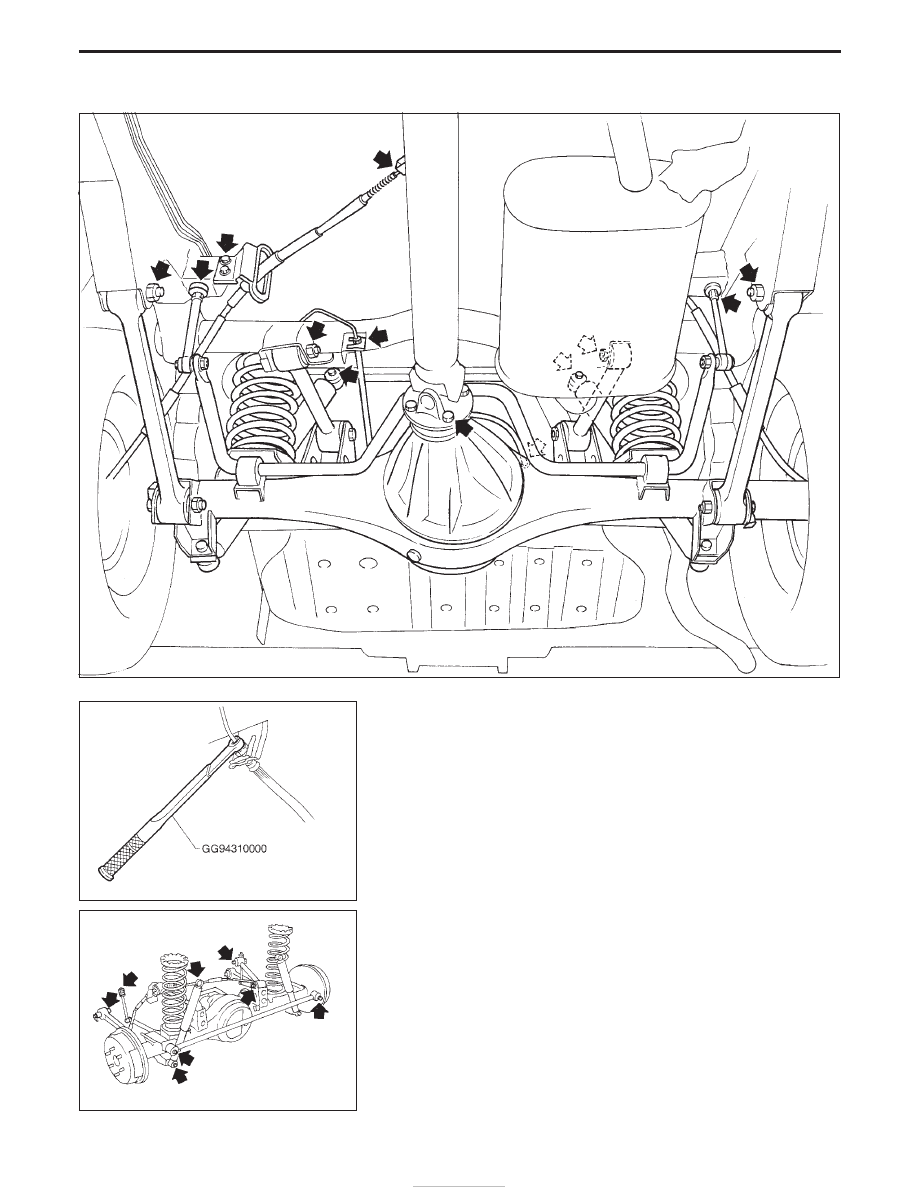

Disconnect brake hydraulic line and parking brake cable.

CAUTION:

Use Tool when removing or installing brake tubes.

I

Remove stabilizer bar from body

I

Remove upper links and lower links from body.

I

Remove panhard rod from body.

I

Disconnect propeller shaft.

I

Remove upper end nuts of shock absorber.

Final tightening for rubber parts requires to be carried out
under unladen condition with tires on ground.

SRA906

SBR820B

SRA935

REAR AXLE AND REAR SUSPENSION

RA-12

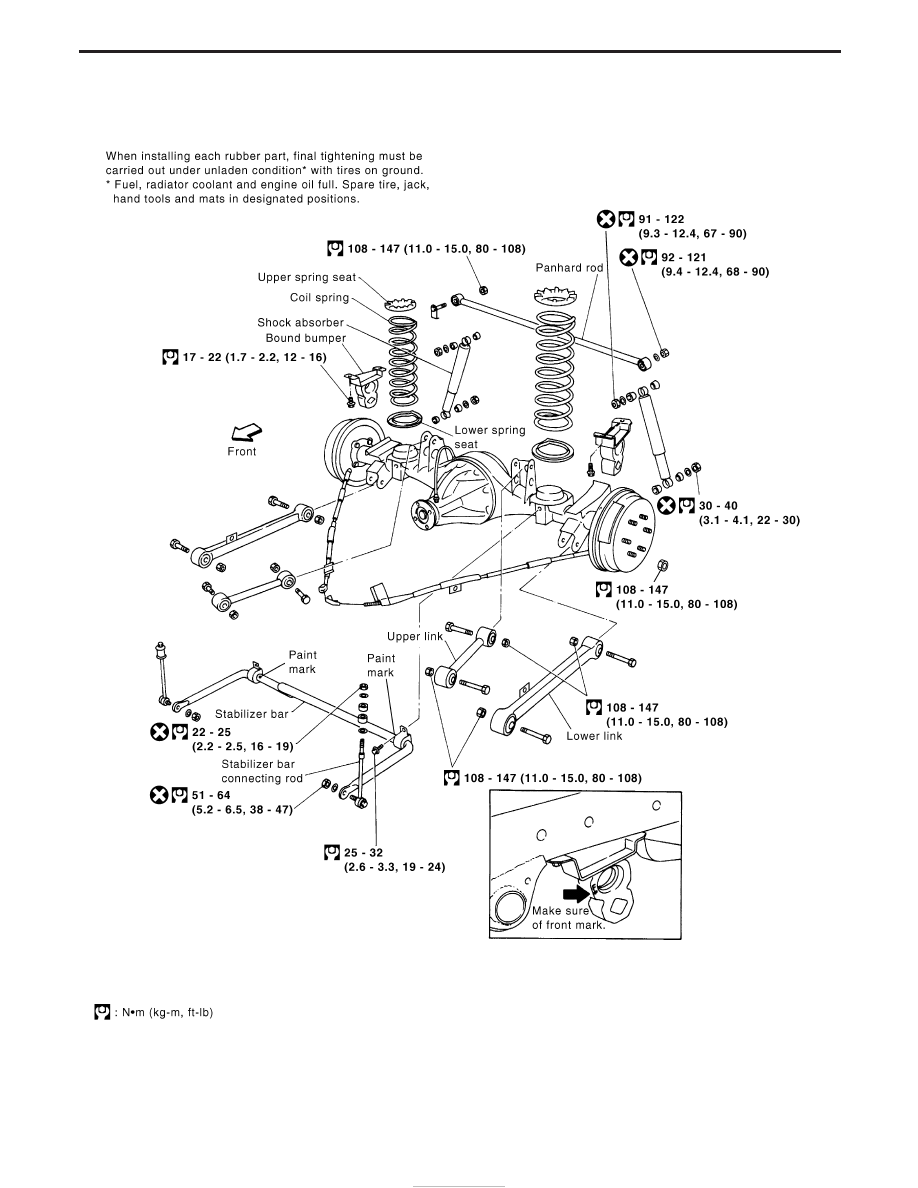

Components

YRA009

REAR SUSPENSION

RA-13
