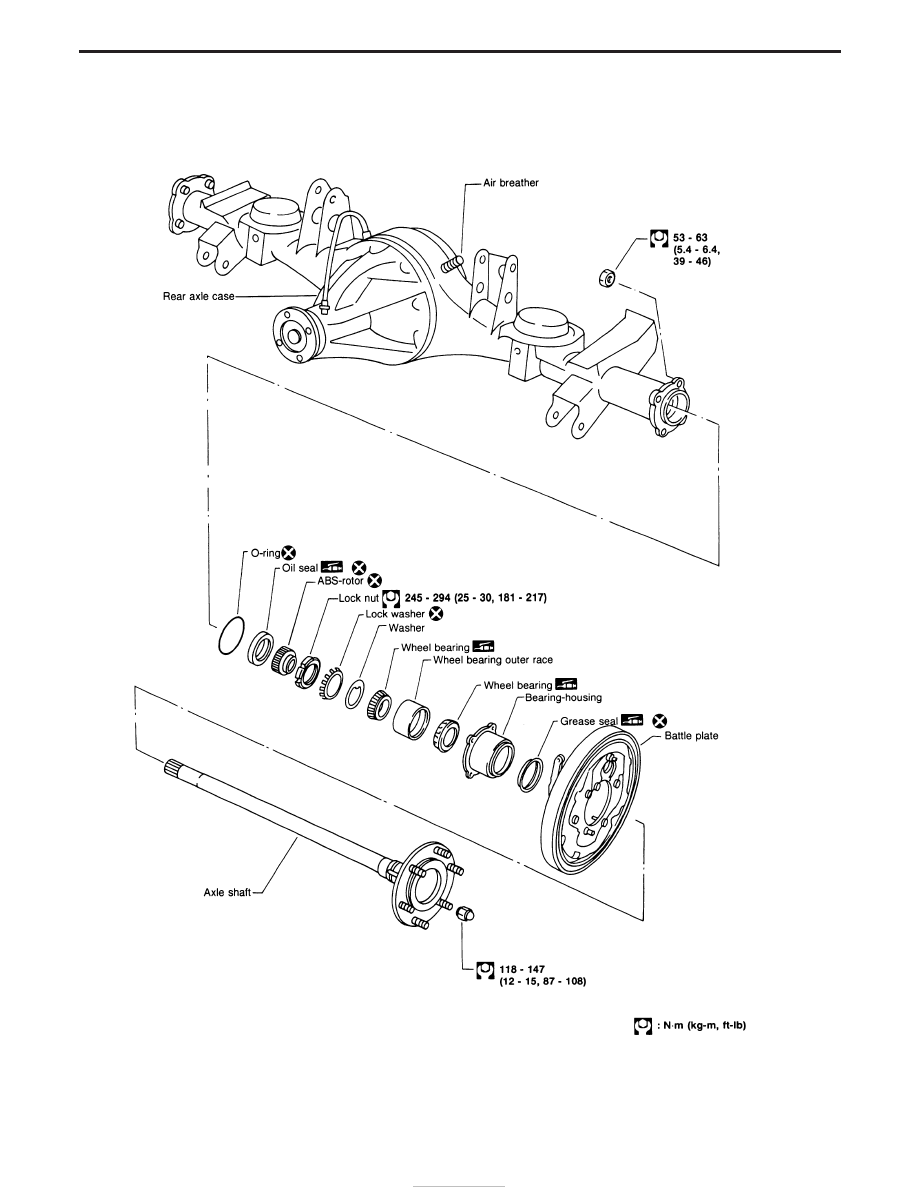

Components

NRA026

REAR AXLE

RA-6

Removal

I

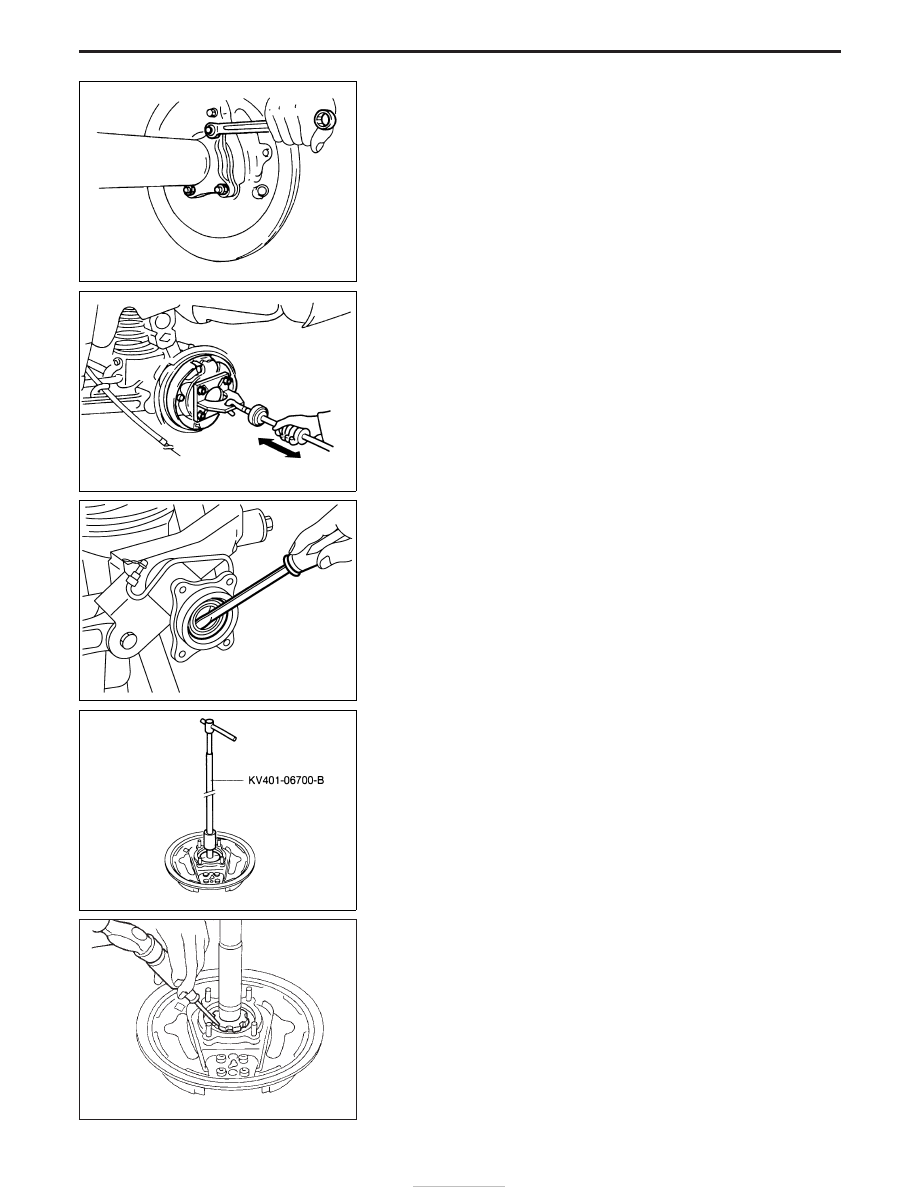

Disconnect parking brake cable and brake tube.

I

Remove nuts securing wheel bearing cage with baffle plate.

I

Remove ABS sensor.

I

Draw out axle shaft with Tool.

When drawing out axle shaft, be careful not to damage oil seal.

I

Remove oil seal.

Do not reuse oil seal one it is removed.
Always install new one.

I

Remove ABS-rotor using special tool.

I

Unbend lock washer with a screwdriver.

Do not reuse lock washer once it is removed.
Always install new one.

ERA013

NRA025

YRA004

NRA024

SRA104

REAR AXLE

RA-7

I

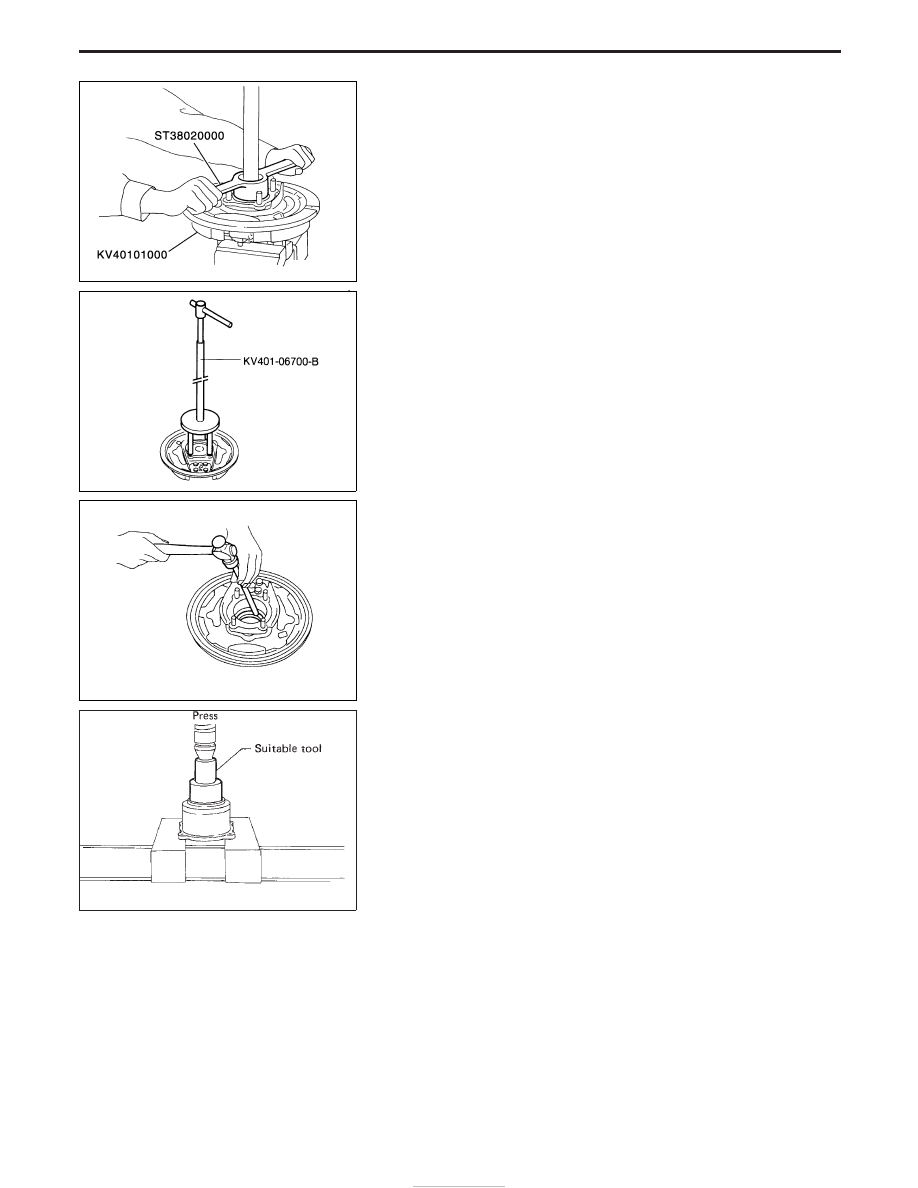

Remove bearing lock nut with Tool.

I

Remove rear axle shaft using special tool.

I

Remove grease seal in bearing cage with suitable bar.

I

Remove wheel bearing outer race.
Suitable tool is included in Rear Axle Removal/Installation kit
NI-104.

Inspection

AXLE SHAFT

I

Check axle shaft for straightness, cracks, damage, wear or
distortion. Replace if necessary.

BEARING HOUSING

I

Check bearing housing for deformation or cracks. Replace if
necessary.

REAR AXLE HOUSING

I

Check rear axle housing for yield, deformation or cracks.
Replace if necessary.

YRA005

NRA023

SRA015

SRA287A

REAR AXLE

Removal (Cont’d)

RA-8

Installation

I

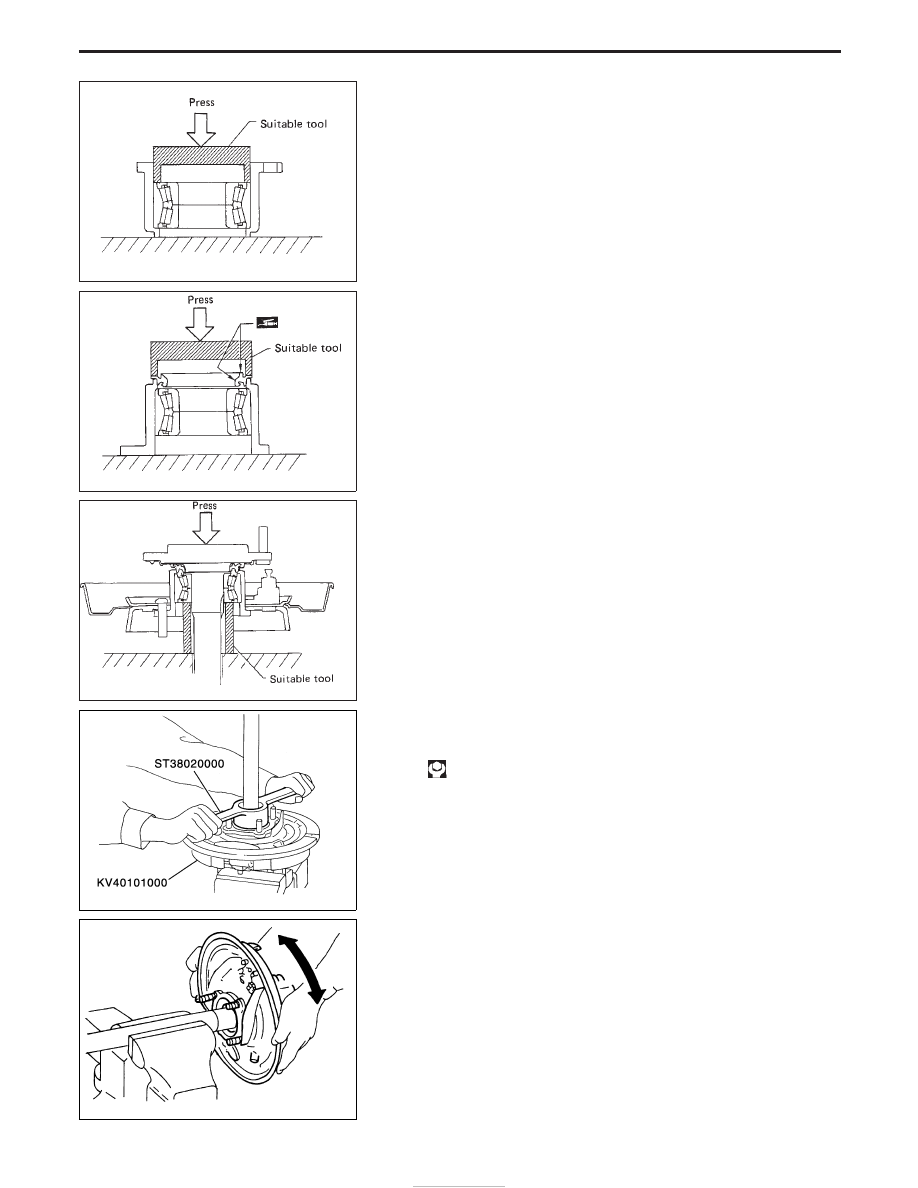

Press new wheel bearing until it touches the bottom of the
bearing housing.

Always press outer race of wheel bearing during installation.

I

Press new grease seal until it bottoms end face of bearing
housing.

After installing new grease seal, coat sealing lip with multipur-
pose grease.

I

Install baffle plate over bearing housing and press axle shaft
into inner race of wheel bearing.

Be careful not to damage or deform grease seal.

I

Install washer and lock washer.

I

Before installing lock nut, apply a coat of wheel bearing grease
to its seat. Tighten lock nut to specified torque.

: 245 - 249 N

⋅

m

(25 - 30 kg-m, 181 - 217 ft-lb)

I

Turn bearing housing (with respect to axle shaft) two or three
times. It must turn smoothly.

SRA288A

SRA289A

SRA290A

YRA005

ERA016
