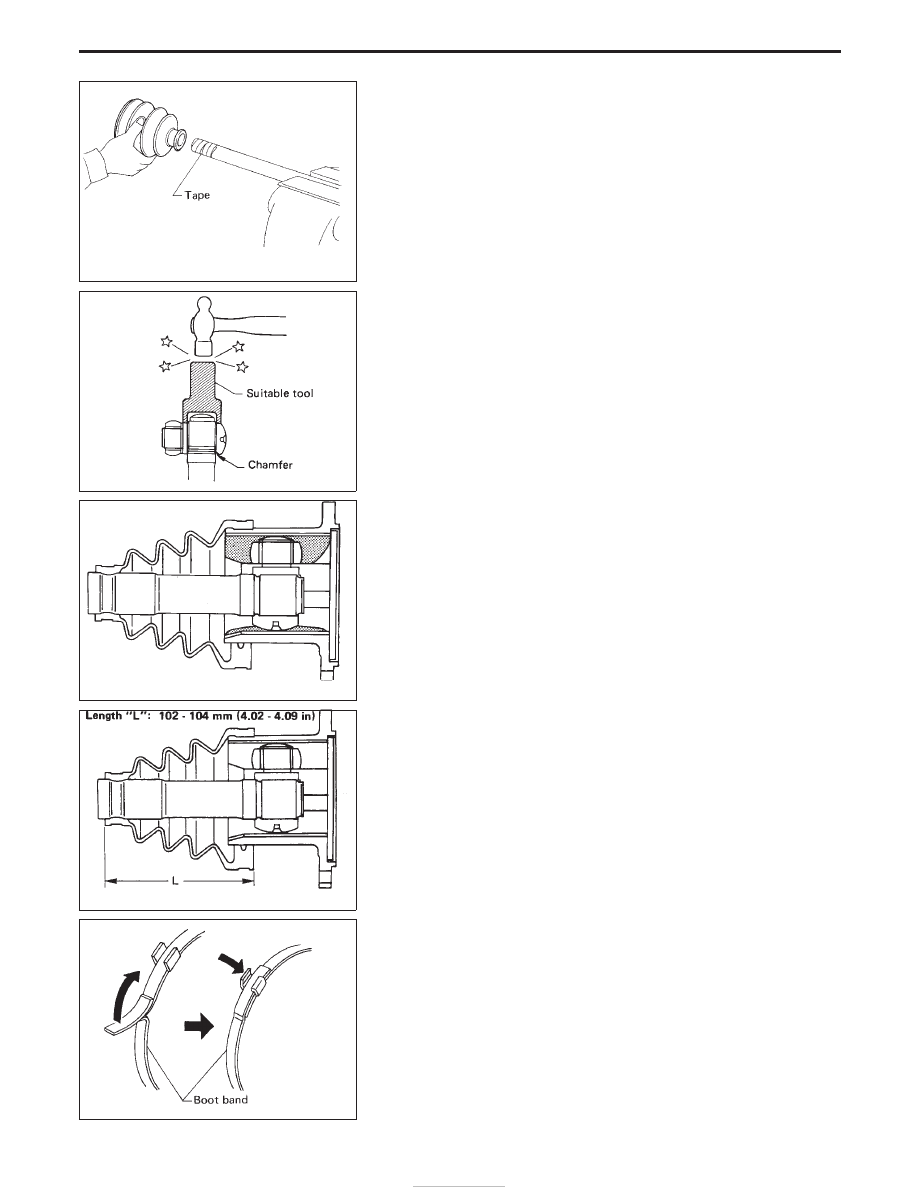

FINAL DRIVE SIDE

— TS82F type —

1. Install new small boot band, boot and side joint housing to drive

shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

2. Install spider assembly securely, ensuring marks are properly

aligned.

I

Press-fit with spider assembly serration chamfer facing
shaft.

3. Install new snap ring.

4. Pack with grease.

Specified amount of grease:

190 - 210 g (6.70 - 7.41 oz)

5. Set boot so that it does not swell and deform when its length is

“L”.

Length “L” = 102 - 104 mm (4.02 - 4.09 in)

Make sure that boot is properly installed on the drive shaft
groove.

6. The rubber cover comes with clamps on both ends. Firmly

clinch the clamp to the end which is wider in diameter and
repeat the procedure at the narrower end. Use the appropriate
tool.

SFA800

SFA397

SFA882

SFA883

SFA395

FRONT AXLE — Drive Shaft

Assembly (Cont’d)

FA-26

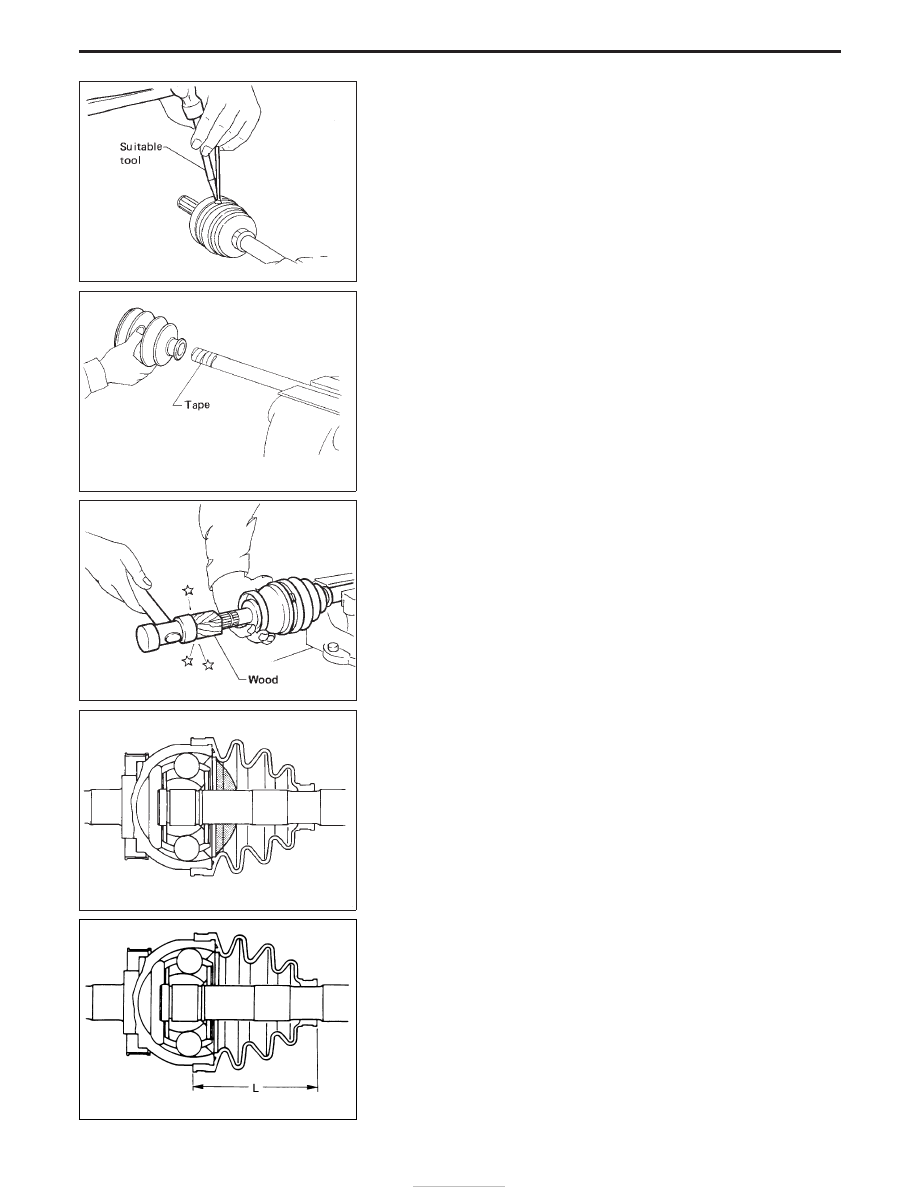

7. Install new plug seal to slide joint housing by lightly tapping it.
Apply sealant to mating surface of plug seal.

WHEEL SIDE (ZF100)

1. Install new small boot band and boot on drive shaft.
Cover drive shaft serration with tape so as not to damage boot
during installation.

2. Set joint assembly onto drive shaft by lightly tapping it.

Install joint assembly securely, ensuring marks which were
made during disassembly are properly aligned.

3. Pack drive shaft with specified amount of grease.

Specified amount of grease:

100 - 120 g (3.53 - 4.23 oz)

4. Set boot so that is does not swell and deform when its length

is “L”.

Length “L” = 96 - 98 mm (3.78 - 3.86 in)

Make sure that boot is properly installed on the drive shaft
groove.

SFA472

SFA800

SFA884

SFA885

YFA011

FRONT AXLE — Drive Shaft

Assembly (Cont’d)

FA-27

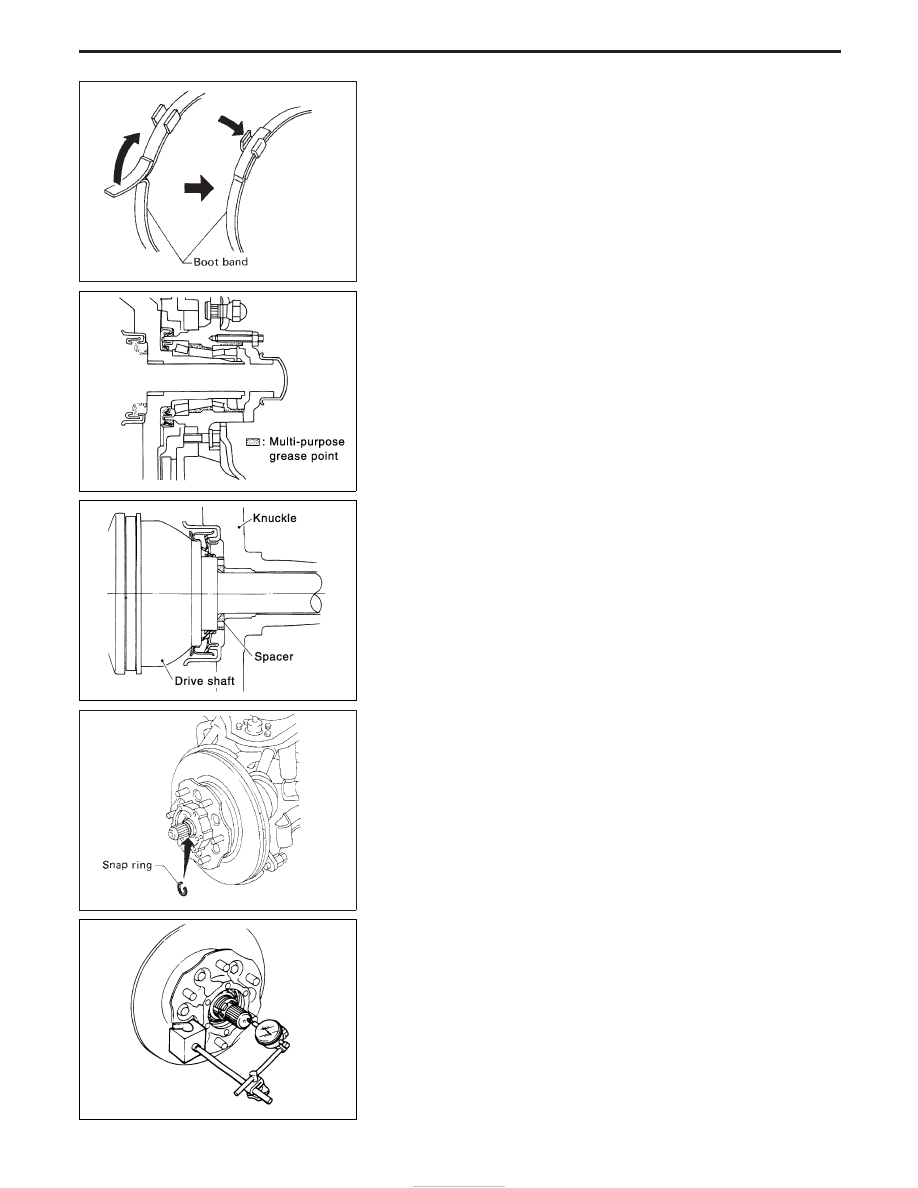

5. Lock new larger boot band securely with a suitable tool.

Installation

I

Apply multi-purpose grease.

I

Install bearing spacer onto drive shaft.

Make sure that bearing spacer is facing in proper direction.

I

When installing drive shaft, adjust drive shaft axial end play by
selecting a suitable snap ring.

(1) Temporarily install new snap ring on drive shaft in the same

thickness as it was installed before removal.

(2) Set dial gauge on drive shaft end.
(3) Measure axial end play of drive shaft.

Axial end play: 0.1 - 0.3 mm (0.004 - 0.012 in)

(4) If axial end play is not within the specified limit, select another

snap ring.

1.1 mm (0.043 in)

1.3 mm (0.051 in)

1.5 mm (0.059 in)

1.7 mm (0.067 in)

1.9 mm (0.075 in)

2.1 mm (0.083 in)

2.3 mm (0.091 in)

SFA395

YFA012

YFA013

SFA940

NFA013

FRONT AXLE — Drive Shaft

Assembly (Cont’d)

FA-28

NFA038

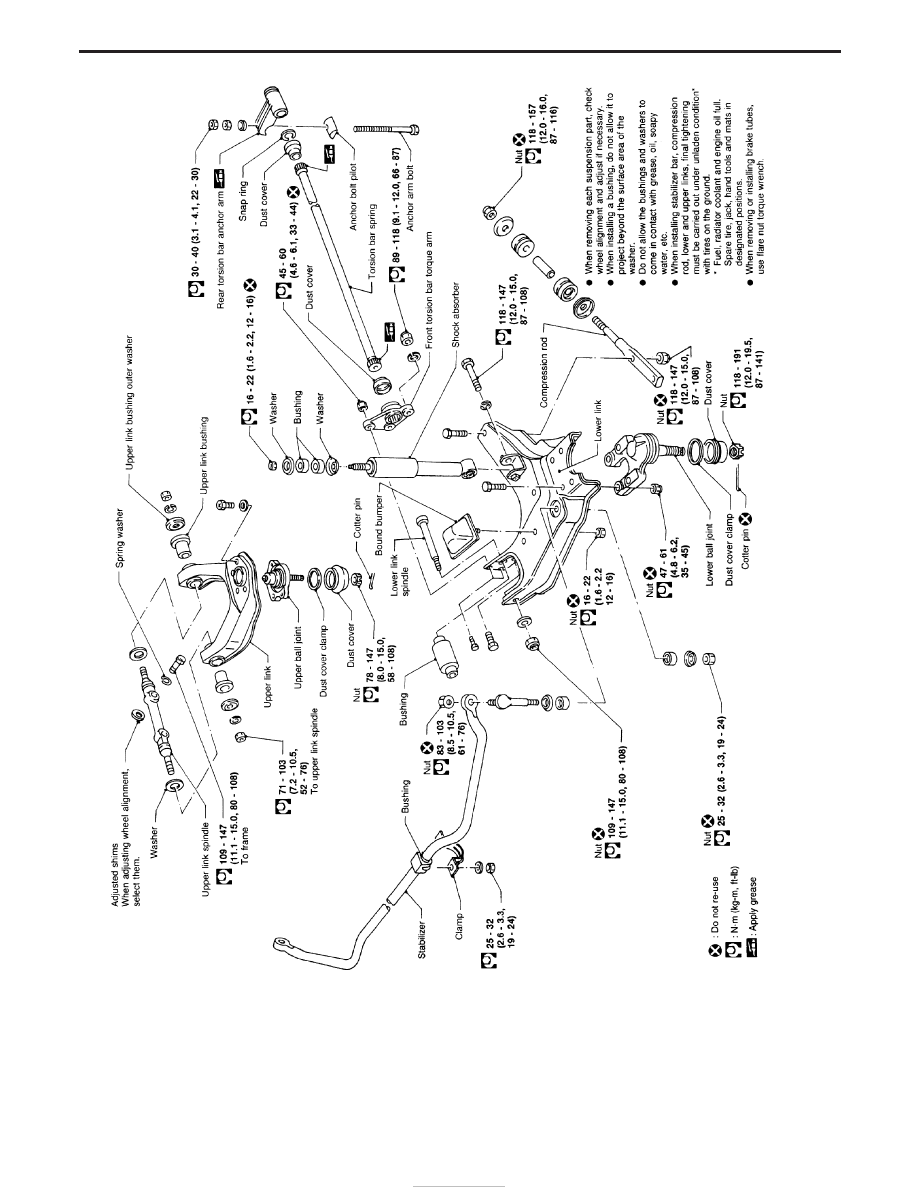

FRONT SUSPENSION

FA-29
