Differential Carrier

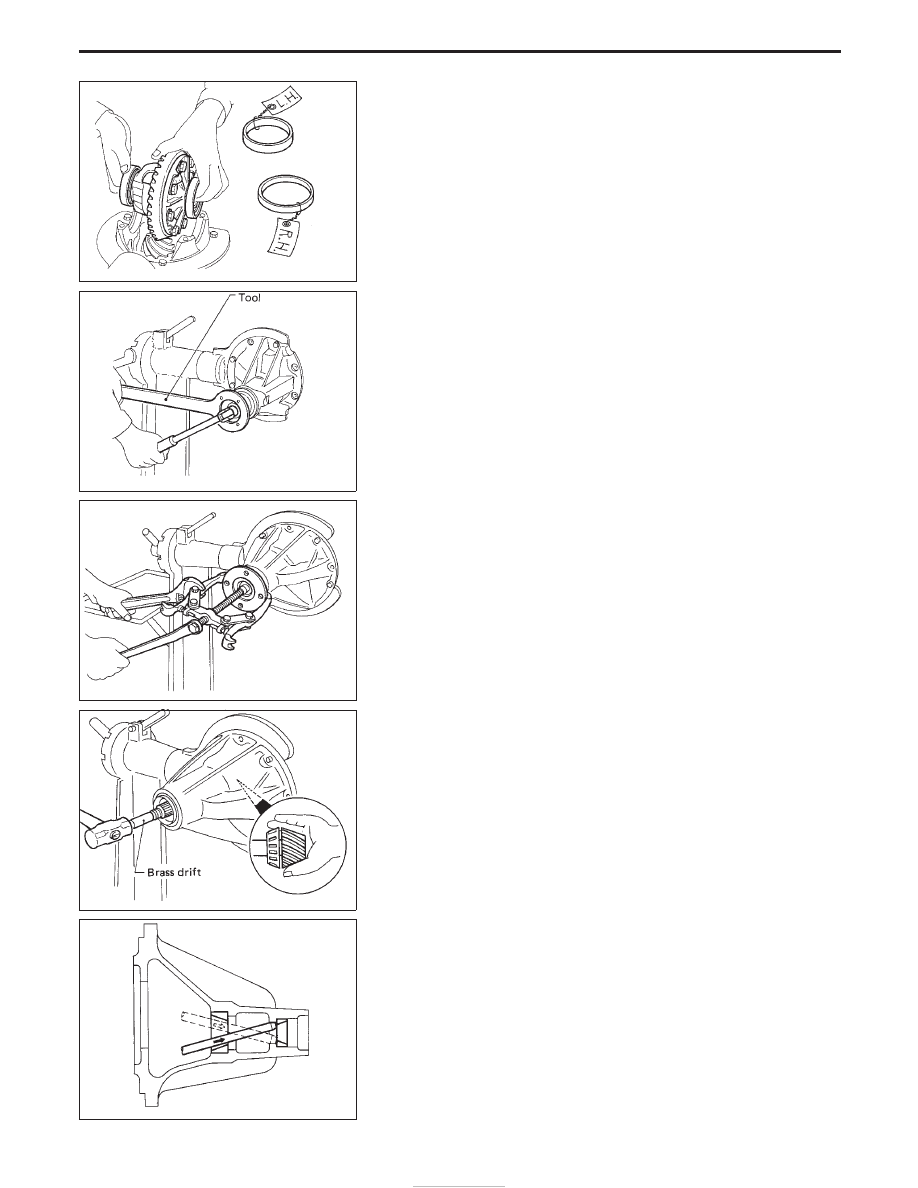

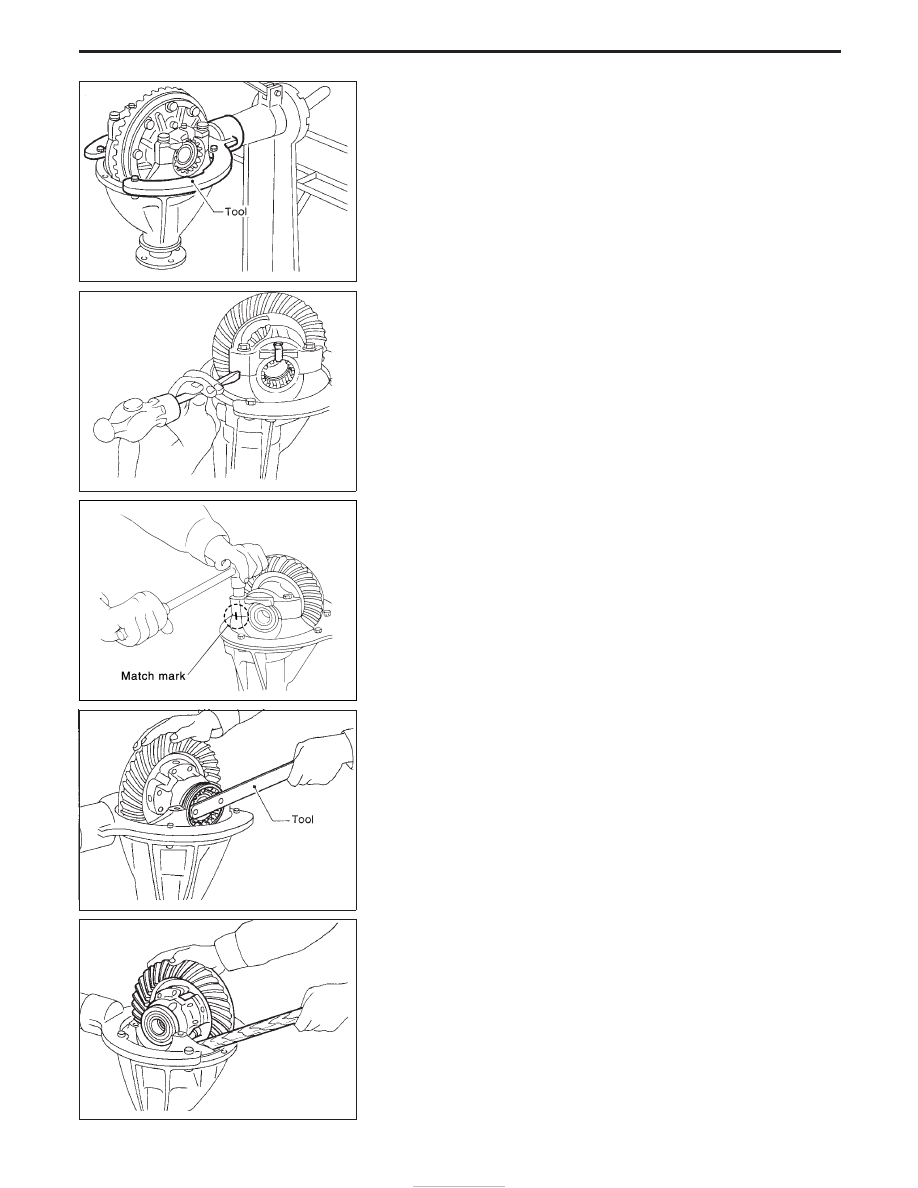

1. Mount final drive assembly on Tool.

Tool number:

ST06340000

2. Put match marks on one side bearing cap with paint or punch

to ensure that it is replaced in proper position during reassem-
bly.

Bearing caps are line-bored during manufacture and should
be put back in their original places.

3. Remove side lock fingers and side bearing caps.

4. Remove side bearing adjuster with Tool.

Tool number:

ST32580000

5. Remove differential case assembly with a pry bar.

SPD683

SPD249

YPD006

SPD684

SPD685

DISASSEMBLY (C200)

PD-38

Be careful to keep the side bearing outer races together with
their respective inner cones — do not mix them up.

6. Remove drive pinion nut with Tool.

Tool number: KV38104700

7. Remove companion flange with puller.

8. Take out drive pinion together with pinion rear bearing inner

cone, drive pinion bearing spacer and pinion bearing adjusting
shim.

9. Remove front oil seal and pinion front bearing inner cone.
10. Remove pinion bearing outer races with a brass drift.

SPD011

SPD012

SPD686

SPD687

SPD563

DISASSEMBLY (C200)

Differential Carrier (Cont’d)

PD-39

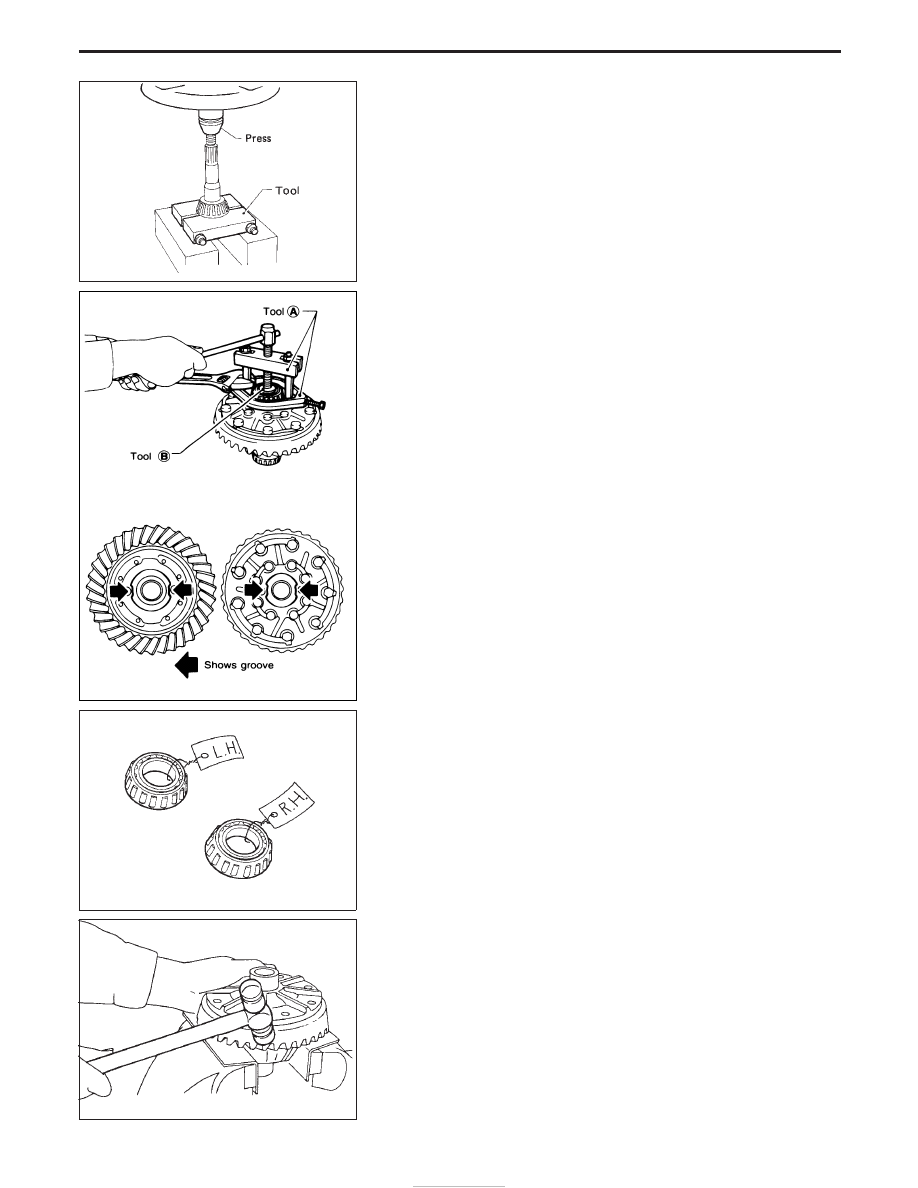

11. Remove pinion rear bearing inner cone and drive pinion adjust-

ing washer.

Tool number:

ST30031000

Differential Case

1. Remove side bearing inner cones.
To prevent damage to bearing, engage puller jaws in groove.

Tool number:

q

A

ST33051001

q

B

ST33061000

Be careful not to confuse left and right hand parts.

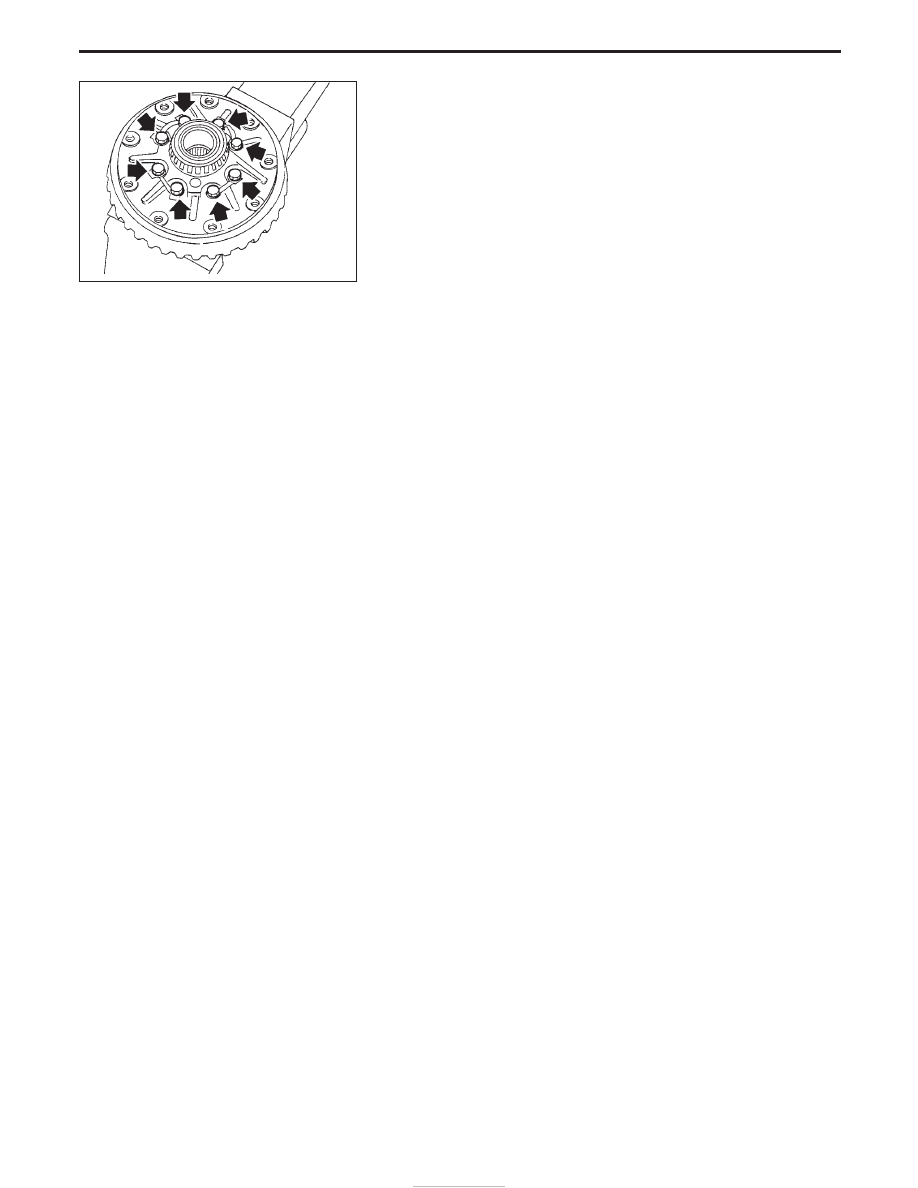

2. Loosen ring gear bolts in a criss-cross fashion.
3. Tap ring gear off differential case with a soft hammer.
Tap evenly all around to keep ring gear from binding.

SPD018

SPD688

SPD022

SPD024

DISASSEMBLY (C200)

Differential Carrier (Cont’d)

PD-40

4. Separate differential case.
Put match marks on both L.H. and R.H. differential cases.

SPD716

DISASSEMBLY (C200)

Differential Case (Cont’d)
