19. Check tooth contact.

Refer to Adjustment.

20. Install rear cover and gasket.

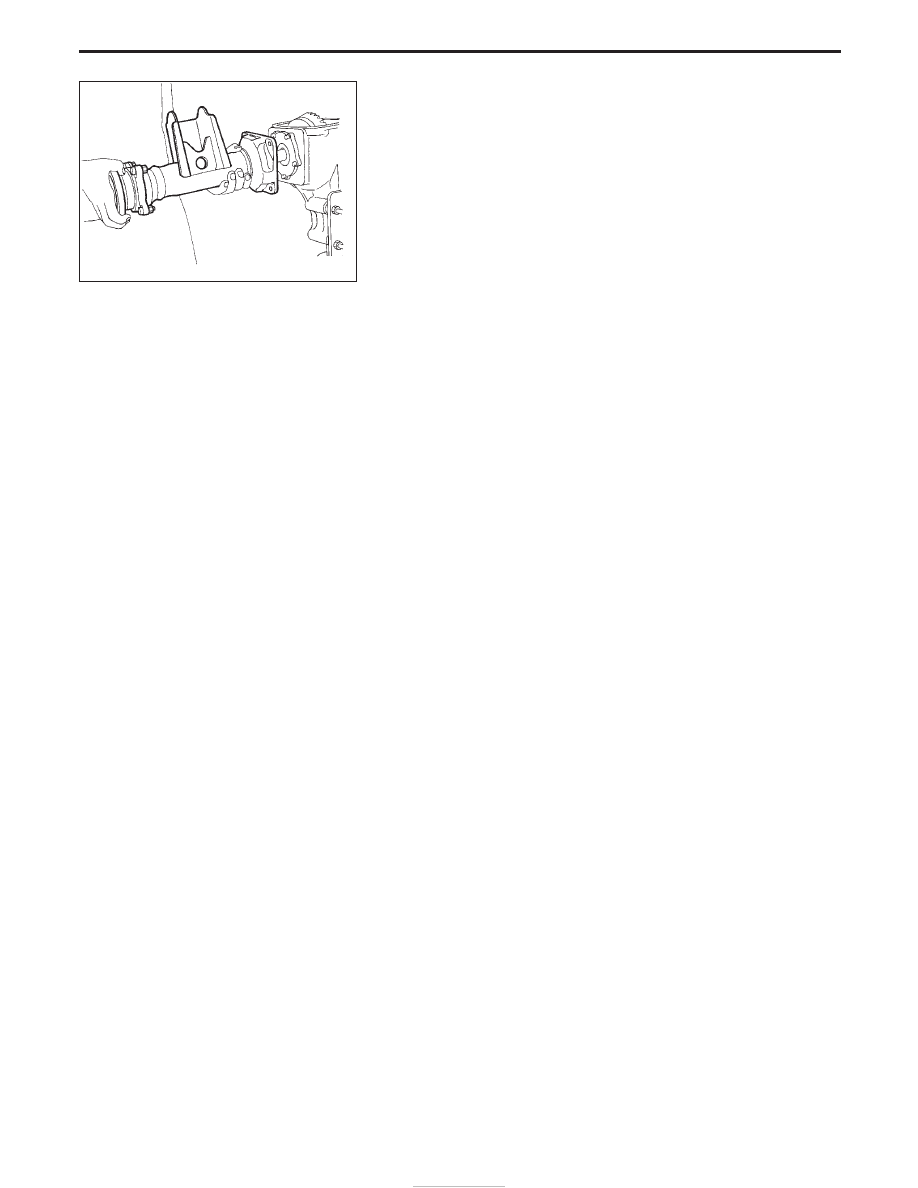

21. Install extension tube and differential side shaft assembly.

SPD661

ASSEMBLY (R180A)

Final Drive Housing (Cont’d)

PD-34

YPD013

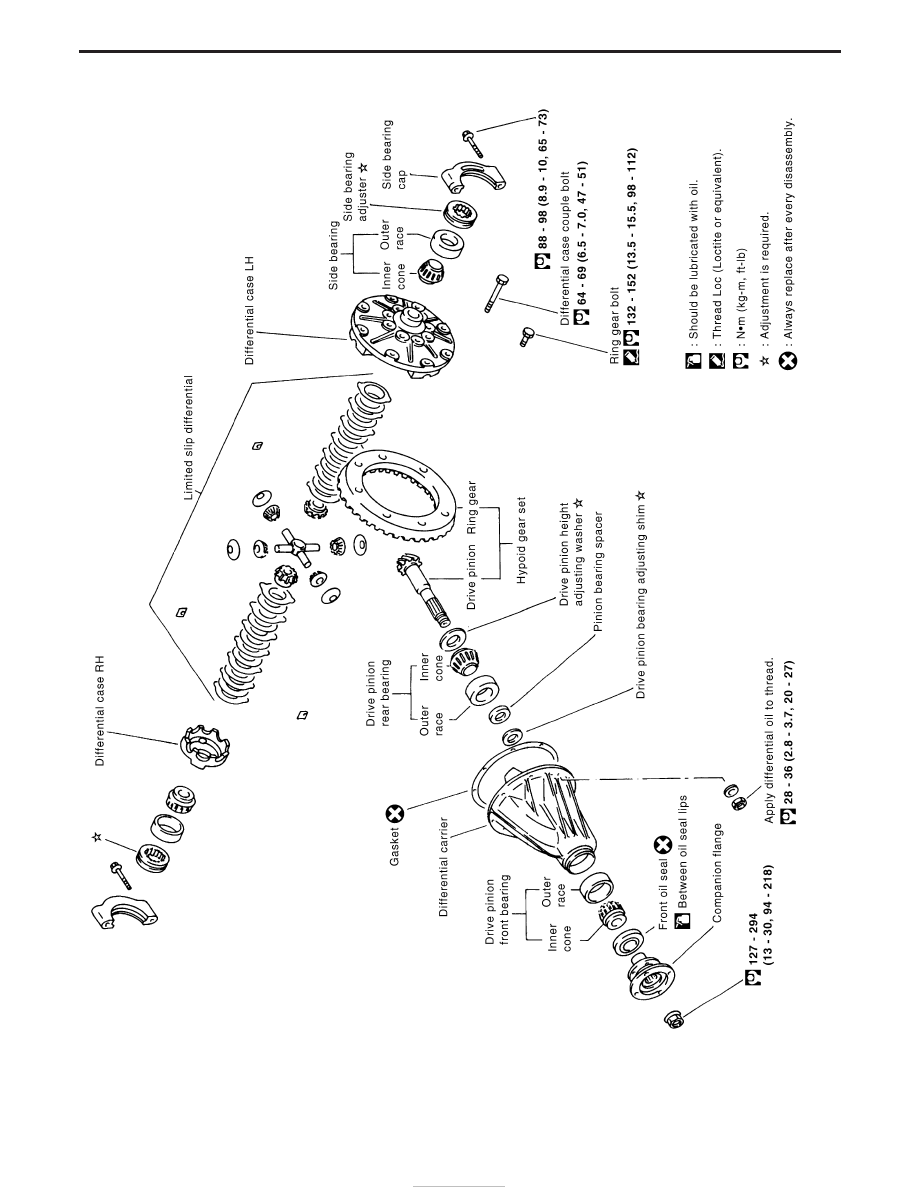

REAR FINAL DRIVE (C200)

PD-35

Air Breather

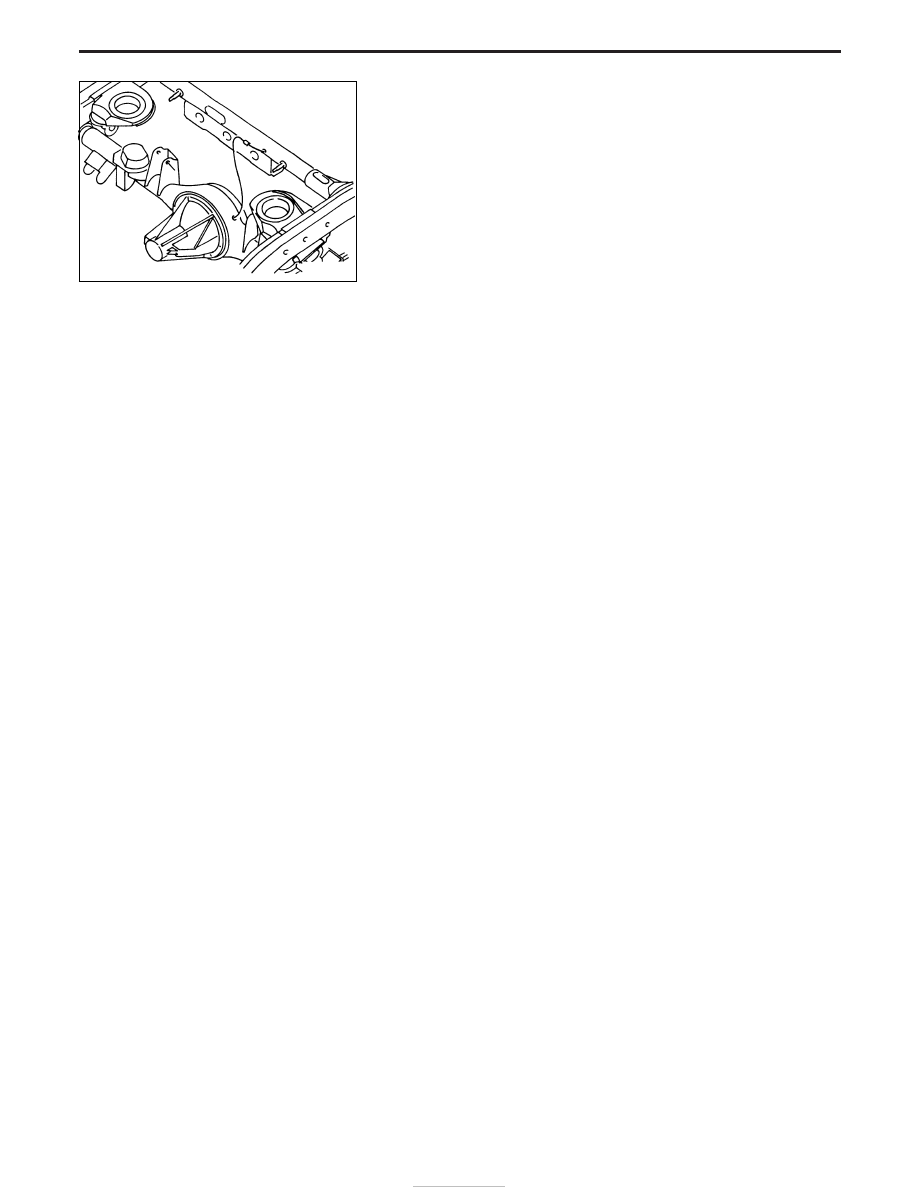

Make sure air breather hose is situated as shown in the illustration.

NTF001

REAR FINAL DRIVE (C200)

PD-36

Pre-inspection

Before disassembling final drive, perform the following inspection.

I

Total preload

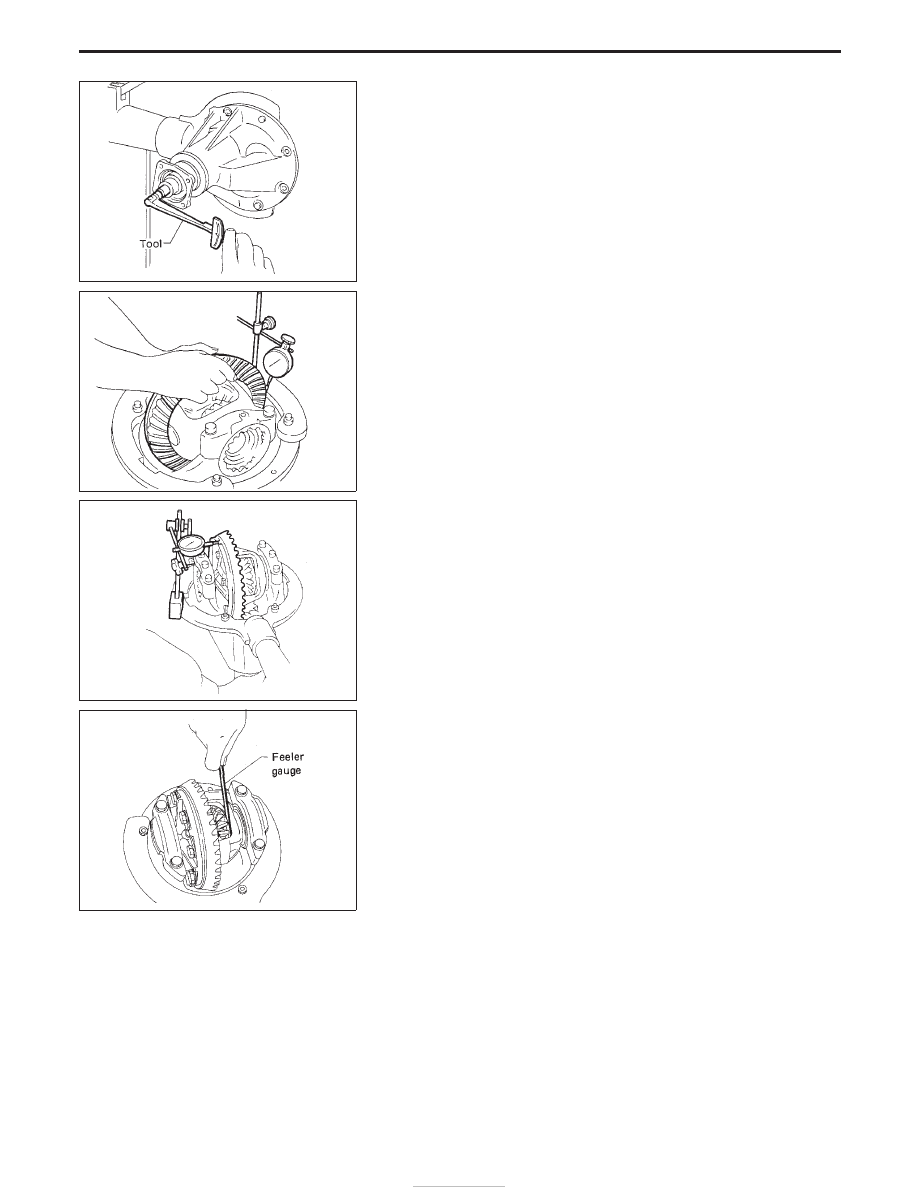

1) Turn drive pinion in both directions several times to seat bear-

ing rollers correctly.

2) Check total preload with Tool.

Total preload:

1.5 - 2.9 N

⋅

m (15 - 30 kg-cm, 13 - 26 in-lb)

Tool number:

ST3127S000

I

Ring gear to drive pinion backlash
Check backlash of ring gear with a dial indicator at several
points.

Ring gear-to-drive pinion backlash:

0.10 - 0.20 mm (0.0039 - 0.0079 in)

I

Ring gear runout
Check runout of ring gear with a dial indicator.

Runout limit:

0.08 mm (0.0031 in)

I

Tooth contact
Check tooth contact, referring to Adjustment.

I

Side gear to pinion mate gear backlash
Measure clearance between side gear thrust washer and dif-
ferential case with a feeler gauge.

Clearance between side gear thrust washer and differ-
ential case:

0.10 - 0.20 mm (0.0039 - 0.0079 in)

SPD149

SPD246

SPD247

SPD004

DISASSEMBLY (C200)
