YPD003

FRONT FINAL DRIVE (R180A)

PD-14

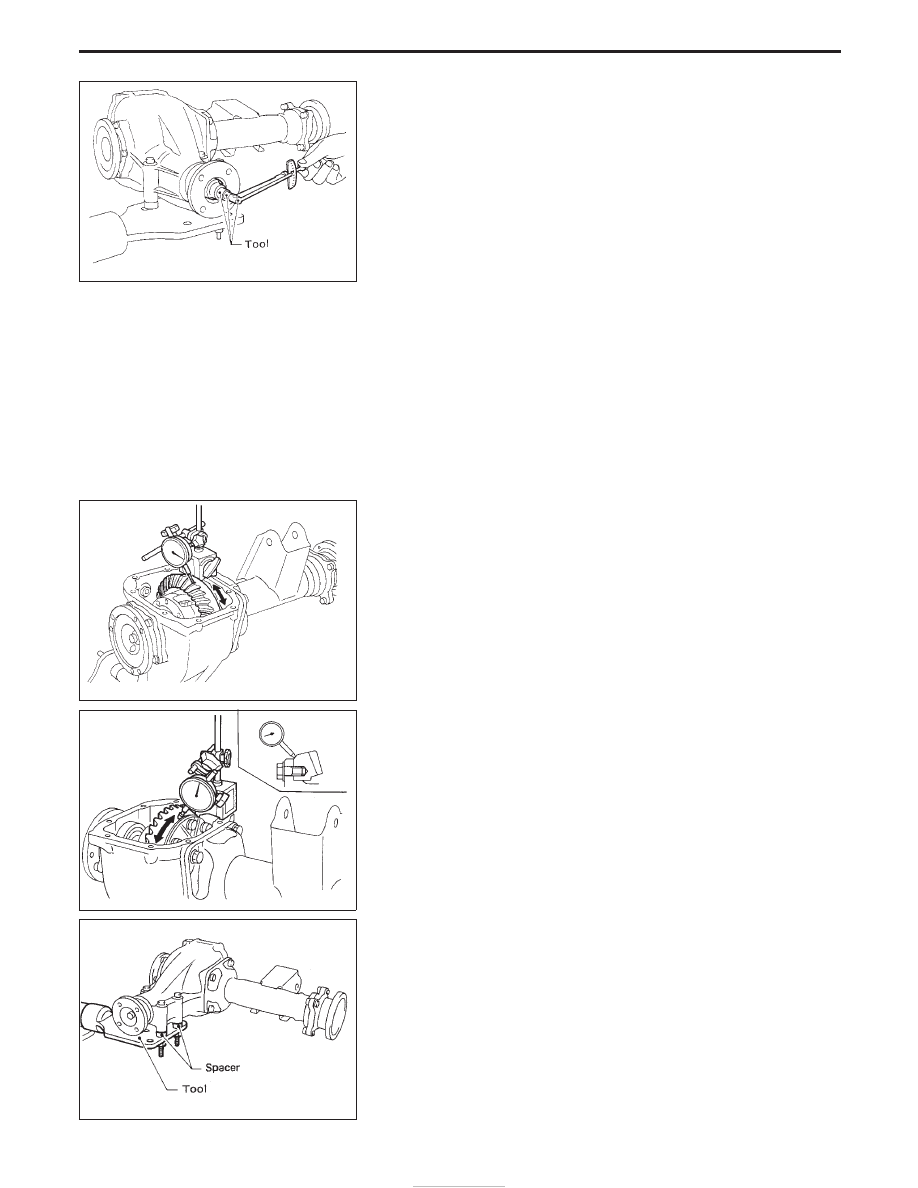

Pre-inspection

Before disassembling final drive, perform the following inspection.

I

Total preload

I

Remove the extension tube and the side flange. This measure-
ment must be performed with the extension tube and the differ-
ential flange removed.

1) Turn drive pinion in both directions several times to set bearing

rollers.

2) Check total preload with Tool.

Tool number:

ST3127S000

Total preload:

1.3 - 2.2 N

⋅

m (13 - 22 kg-cm, 11 - 19 in-lb)

I

Ring gear to drive pinion backlash
Check backlash of ring gear with a dial indicator at several
points.

Ring gear-to-drive pinion backlash:

0.13 - 0.18 mm (0.0051 - 0.0071 in)

I

Ring gear runout
Check runout of ring gear with a dial indicator.

Runout limit:

0.05 mm (0.0020 in)

I

Tooth contact
Check tooth contact (Refer to Adjustment).

Final Drive Housing

1. Using three spacers [20 mm (0.79 in)], mount final drive assem-

bly on Tool.

Tool number:

KV38100800

SPD634

SPD635

SPD636

SPD637

DISASSEMBLY (R180A)

PD-15

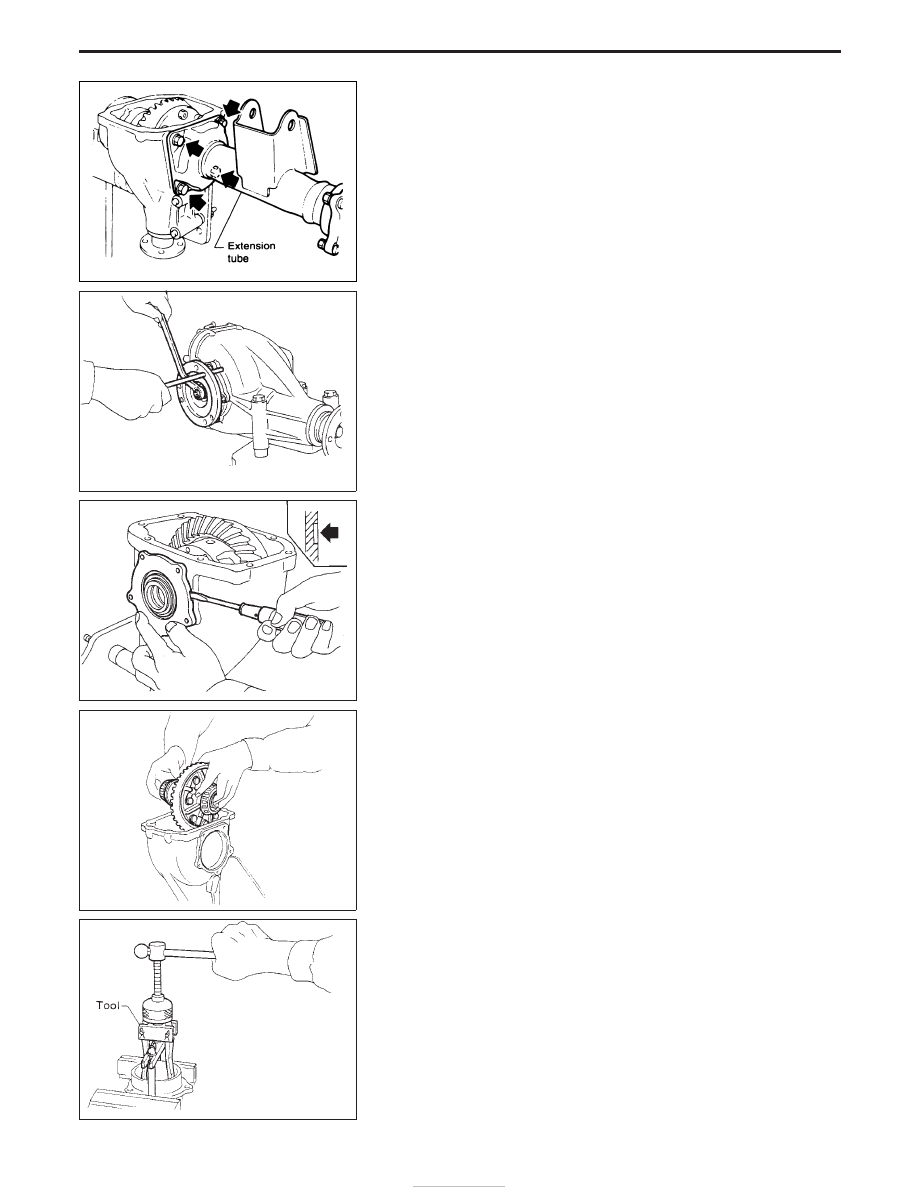

2. Remove extension tube and differential side shaft assembly.

3. Remove differential side flange.

4. Mark side retainers for identification. Remove side retainers.
Be careful not to confuse right and left side retainers and
shims.

5. Extract differential case from final drive housing.

6. Remove side outer races.

Tool number:

ST33290001

Be careful to keep the side bearing outer races together with
their respective inner cones — do not mix them up.
7. Remove side oil seal.

NPD005

SPD713

SPD639

SPD309

PD243

DISASSEMBLY (R180A)

Final Drive Housing (Cont’d)

PD-16

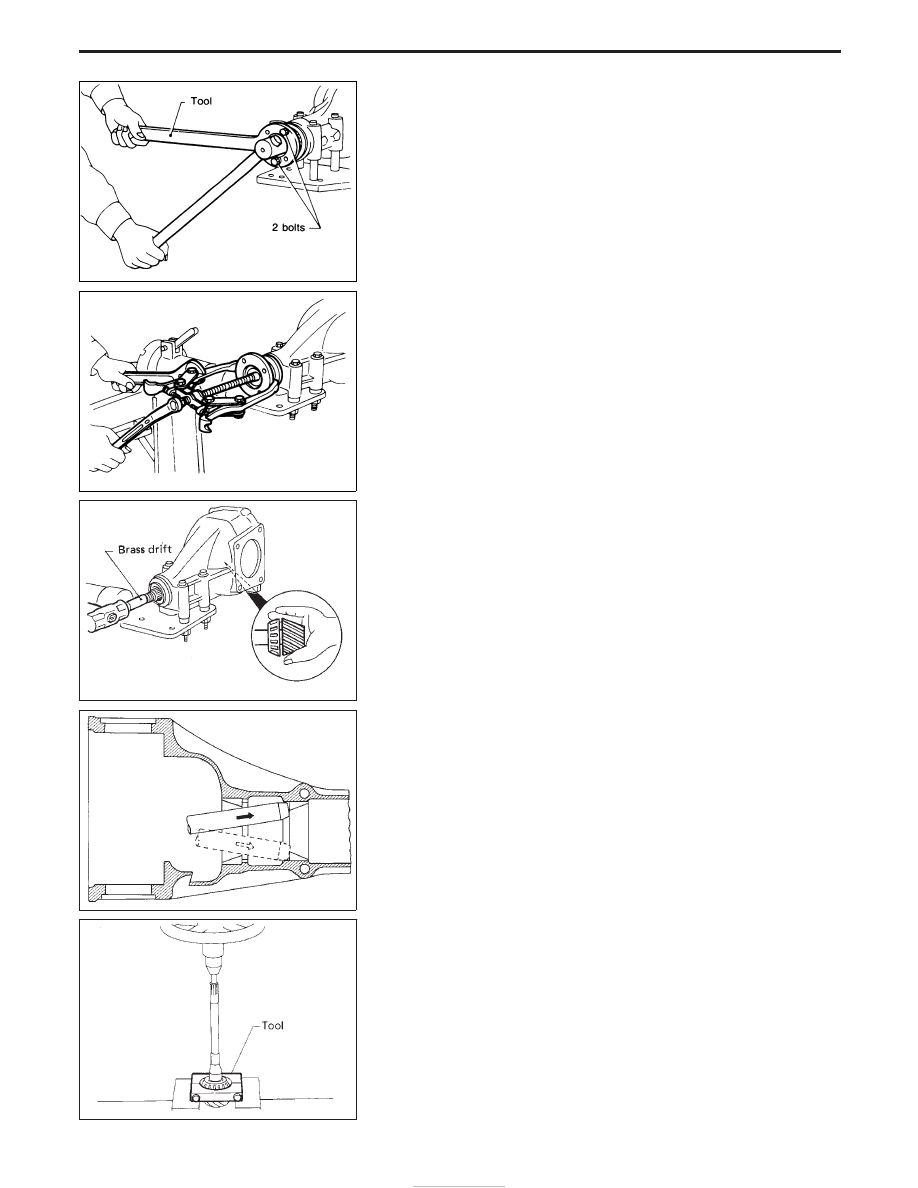

8. Loosen drive pinion nut.

Tool number:

ST38060002

9. Remove companion flange with puller.

10. Take out drive pinion together with pinion rear bearing inner

cone, drive pinion bearing spacer and pinion bearing adjusting
washer.

11. Remove front oil seal and pinion front bearing inner cone.

12. Remove pinion front and rear bearing outer races with brass

drift.

13. Remove pinion rear bearing inner cone and drive pinion adjust-

ing washer.

Assembly:

ST30905000

Tool number:

ST30031000

SPD752

SPD640

SPD641

PD349

PD179

DISASSEMBLY (R180A)

Final Drive Housing (Cont’d)

PD-17
