Nissan Terrano model r20 series 2004. Manual - part 244

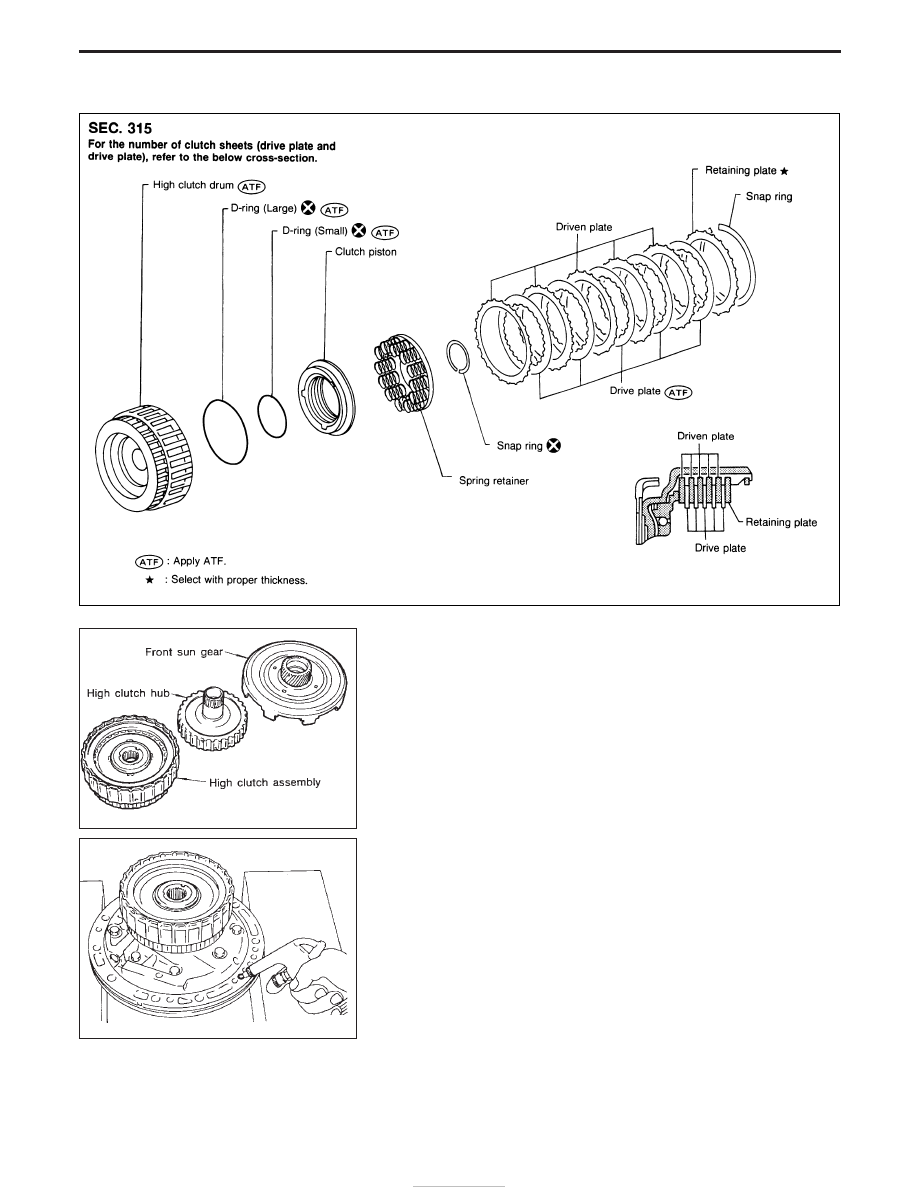

High Clutch

DISASSEMBLY AND ASSEMBLY

Service procedures for high clutch are essentially the same as
those for reverse clutch, with the following exception:

I

Check of high clutch operation

NAT299

SAT853A

SAT854A

REPAIR FOR COMPONENT PARTS

AT-160

I

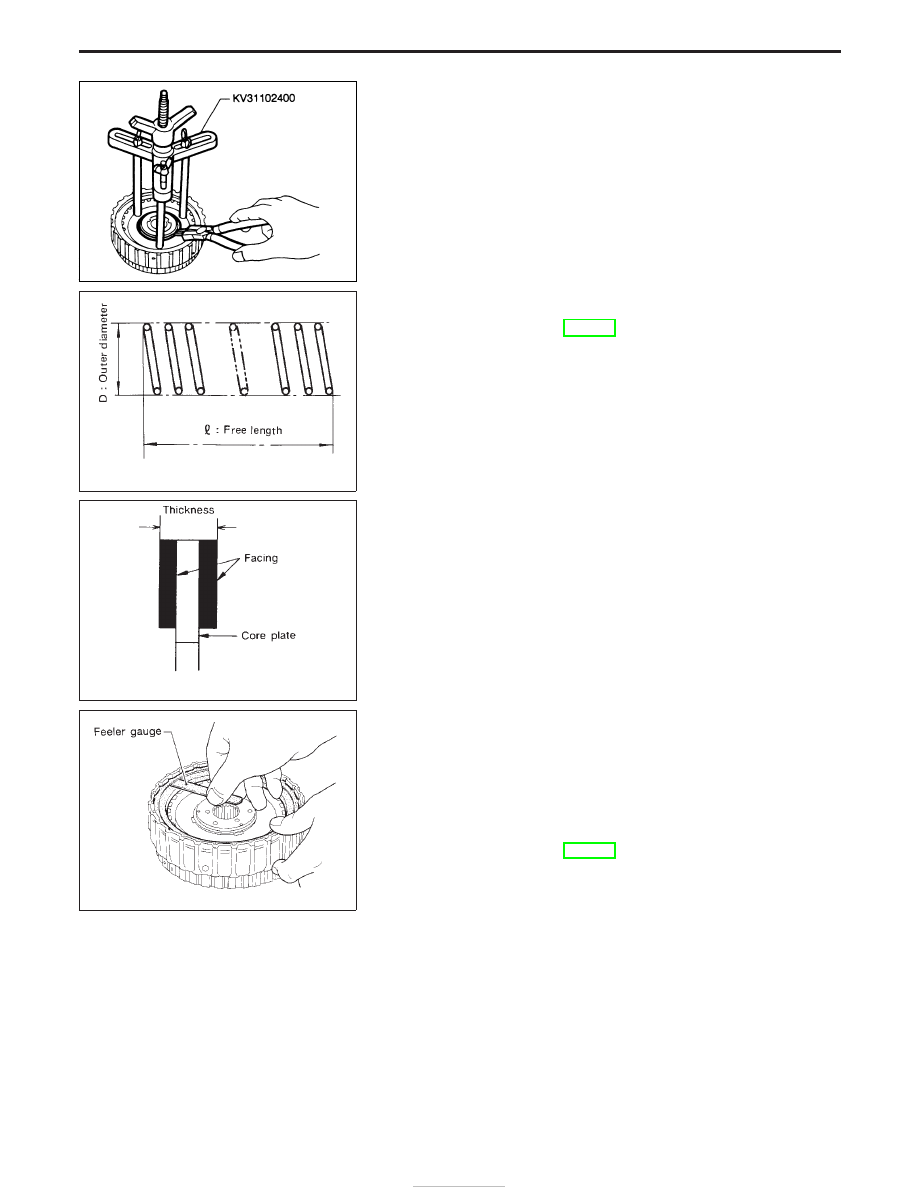

Removal and installation of return spring

I

Inspection of high clutch return springs

Inspection standard:

Refer to SDS, AT-202.

I

Inspection of high clutch drive plate

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

I

Measurement of clearance between retaining plate and snap
ring

Specified clearance:

Standard

1.8 - 2.2 mm (0.071 - 0.087 in)

Allowable limit

3.2 mm (0.126 in)

Retaining plate:

Refer to SDS, AT-203.

NAT300

SAT829A

SAT845A

SAT858A

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)

AT-161

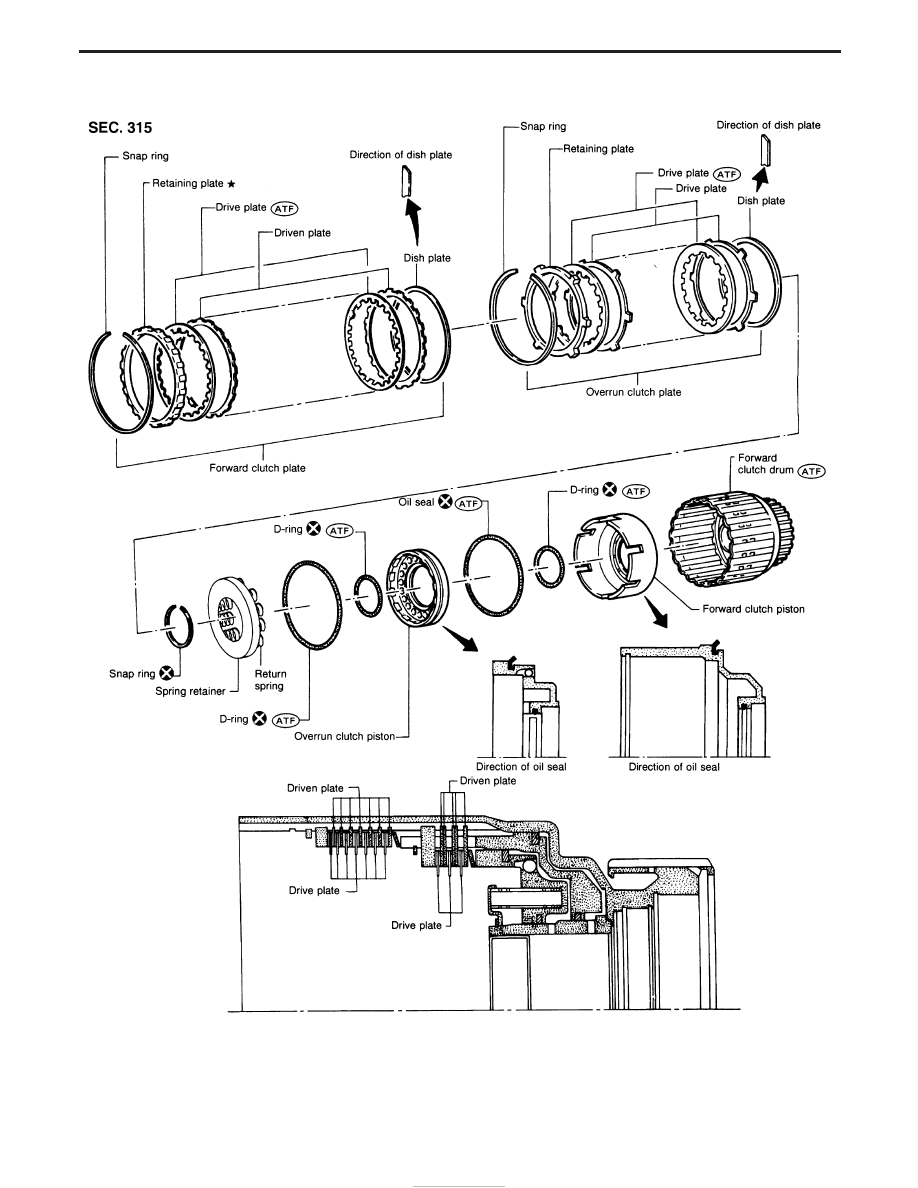

Forward and Overrun Clutches

NAT301

REPAIR FOR COMPONENT PARTS

AT-162

DISASSEMBLY AND ASSEMBLY

Forward and overrun clutches are serviced essentially the same
way as reverse clutch is serviced. However, note the following
exceptions.

I

Check of forward clutch operation.

I

Check of overrun clutch operation.

I

Removal of forward clutch drum
Remove forward clutch drum from transmission case by hold-
ing snap ring.

I

Removal of forward clutch and overrun clutch pistons

1. While holding overrun clutch piston, gradually apply com-

pressed air to oil hole.

2. Remove overrun clutch from forward clutch.

SAT860A

SAT861A

SAT865A

SAT862A

SAT863A

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-163
