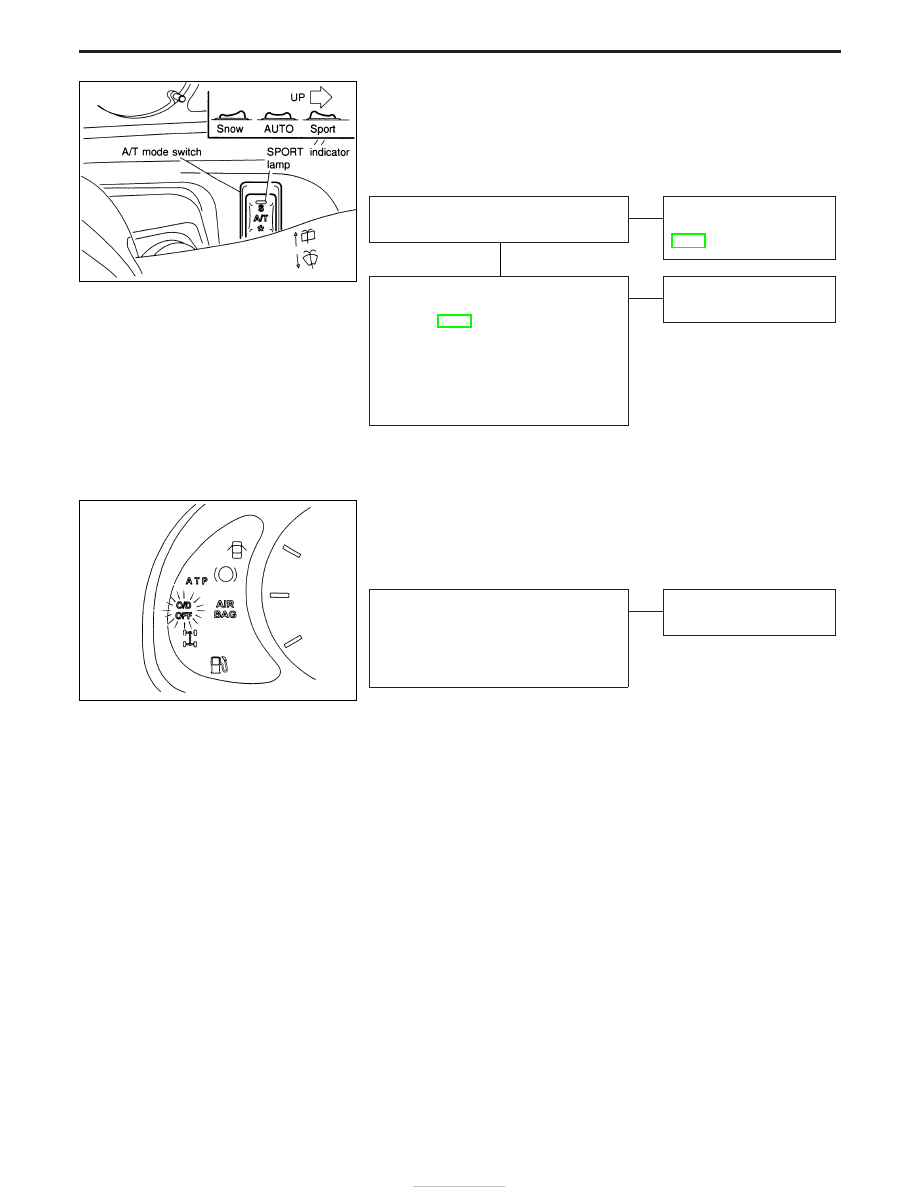

2. SPORT or SNOW Indicator Lamp Does Not

Come On

SYMPTOM:

SPORT or SNOW indicator lamp does not come on when turn-
ing A/T mode switch to the appropriate position.

Is 1. O/D OFF, SPORT or A/T CHECK
Indicator Lamp Does Not Come On OK?

Yes

E

No

Go to 1. SPORT Indicator
Lamp Does Not Come On,
AT-97.

Check the following items:

I

A/T mode switch
Refer to AT-97.

I

SNOW indicator lamp

I

Harness continuity between ignition
switch and A/T mode switch

I

Harness continuity between A/T mode
switch and TCM

E

NG

Repair or replace dam-
aged parts.

3. O/D OFF Indicator Lamp Does Not Come On

SYMPTOM:

O/D OFF indicator lamp does not come on when setting over-
drive control switch to “OFF” position.

Check the following items:

I

Overdrive control switch

I

O/D OFF indicator lamp

I

Harness continuity between ignition
switch and O/D OFF indicator lamp

E

NG

Repair or replace dam-
aged parts.

NAT309

NAT232

H

DIAGNOSTIC PROCEDURES FOR SYMPTOMS

AT-100

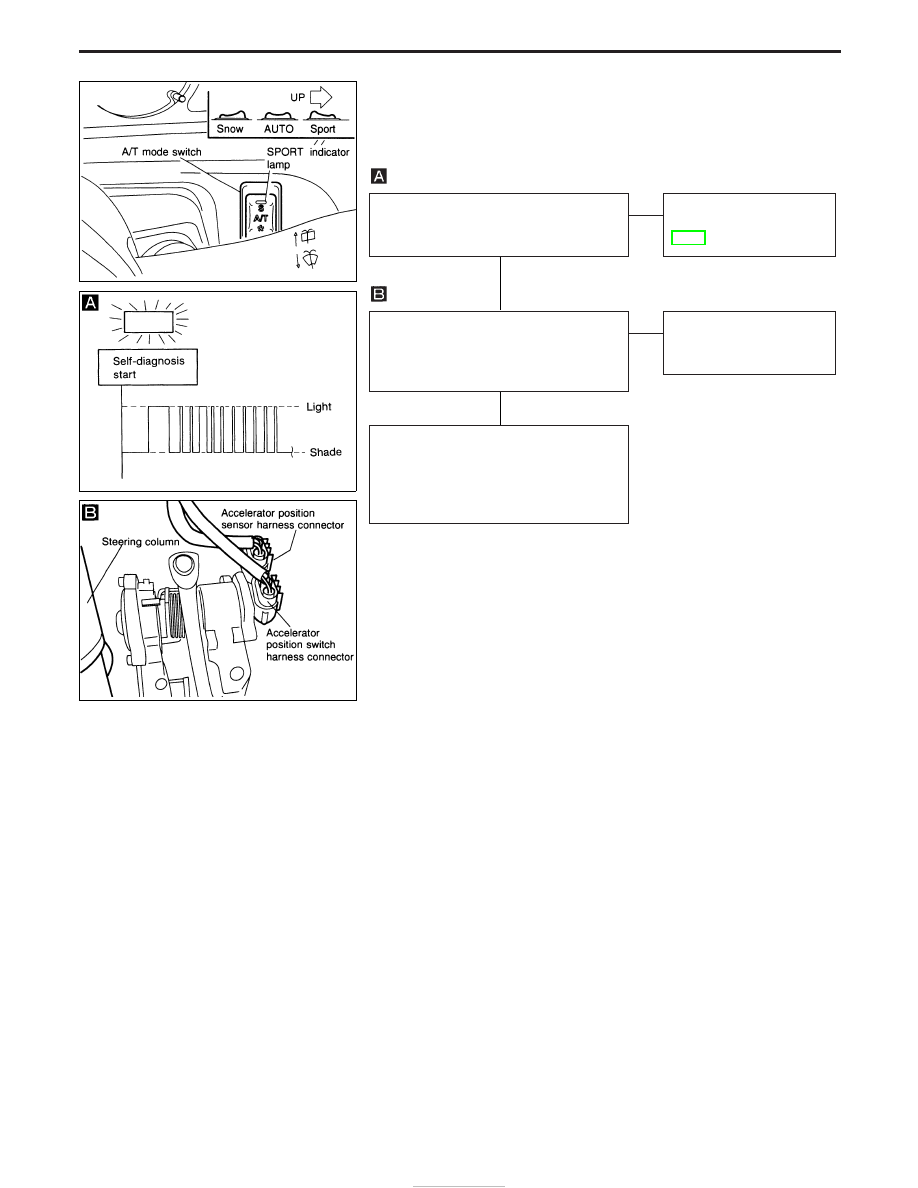

4. SPORT Indicator Lamp Does Not Come On

SYMPTOM:

SPORT indicator lamp does not come on for about 3 seconds
when depressing and releasing accelerator pedal fully.

Does self-diagnosis show damage to
throttle (accelerator) position sensor cir-
cuit?

Yes

E

No

Check throttle (accelerator)
position sensor. Refer to
AT-62.

Check throttle (accelerator) position sen-
sor. — Refer to EC section [TROUBLE
DIAGNOSIS FOR “THROTTLE (ACCEL)
POSI SEN” (DTC 43)].

OK

E

NG

Repair or replace throttle
(accelerator) position sen-
sor.

1. Perform TCM input/output signal

inspection.

2. If NG, recheck TCM pin terminals for

damage or loose connection with har-
ness connector.

NAT309

YAT337

NAT262

H

H

DIAGNOSTIC PROCEDURES FOR SYMPTOMS

AT-101

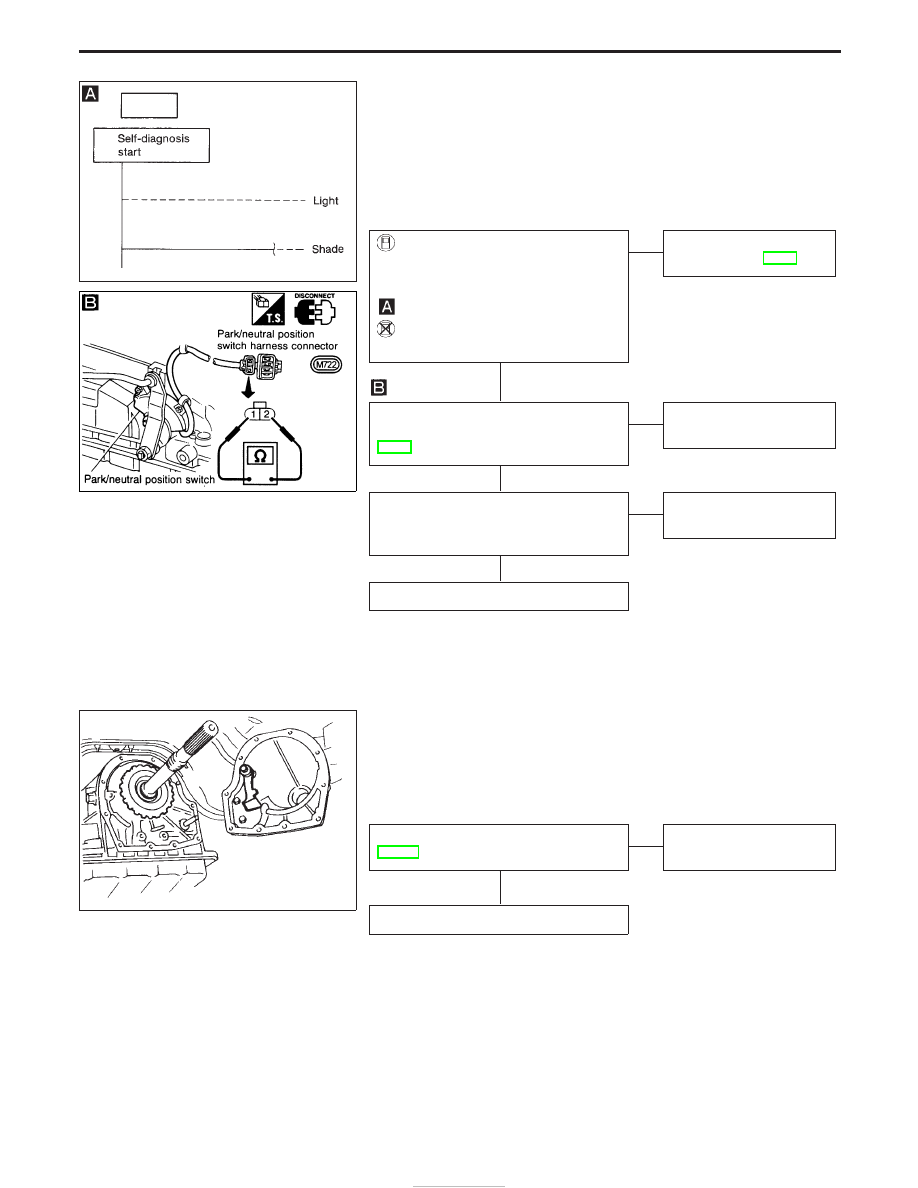

5. Engine Cannot Be Started In “P” and “N”

Position

SYMPTOM:

I

Engine cannot be started with selector lever in “P” or “N”
position.

I

Engine can be started with selector lever in “D”, “2”, “1”
or “R” position.

Does “ECU INPUT SIGNALS” in
Data Monitor show damage to park/
neutral position switch circuit?

----------------------------------------------------------------------------------------------------------------------- OR -----------------------------------------------------------------------------------------------------------------------

Does self-diagnosis show damage to
park/neutral position switch circuit?

No

E

Yes

Check park/neutral position
switch. Refer to AT-93.

Check for short or open of park/neutral
position switch 2-pin connector. Refer to
AT-93.

OK

E

NG

Repair or replace park/
neutral position switch.

Check starting system. Refer to EL sec-
tion (“System Description”, “STARTING
SYSTEM”).

OK

E

NG

Repair or replace dam-
aged parts.

INSPECTION END

6. In “P” Position, Vehicle Moves Forward Or

Backward When Pushed

SYMPTOM:

Vehicle moves when it is pushed forward or backward with
selector lever in “P” position.

Check parking pawl components. Refer to
AT-180.

OK

E

NG

Repair or replace dam-
aged parts.

INSPECTION END

SAT146BA

NAT275

SAT133B

H

H

H

H

DIAGNOSTIC PROCEDURES FOR SYMPTOMS

AT-102

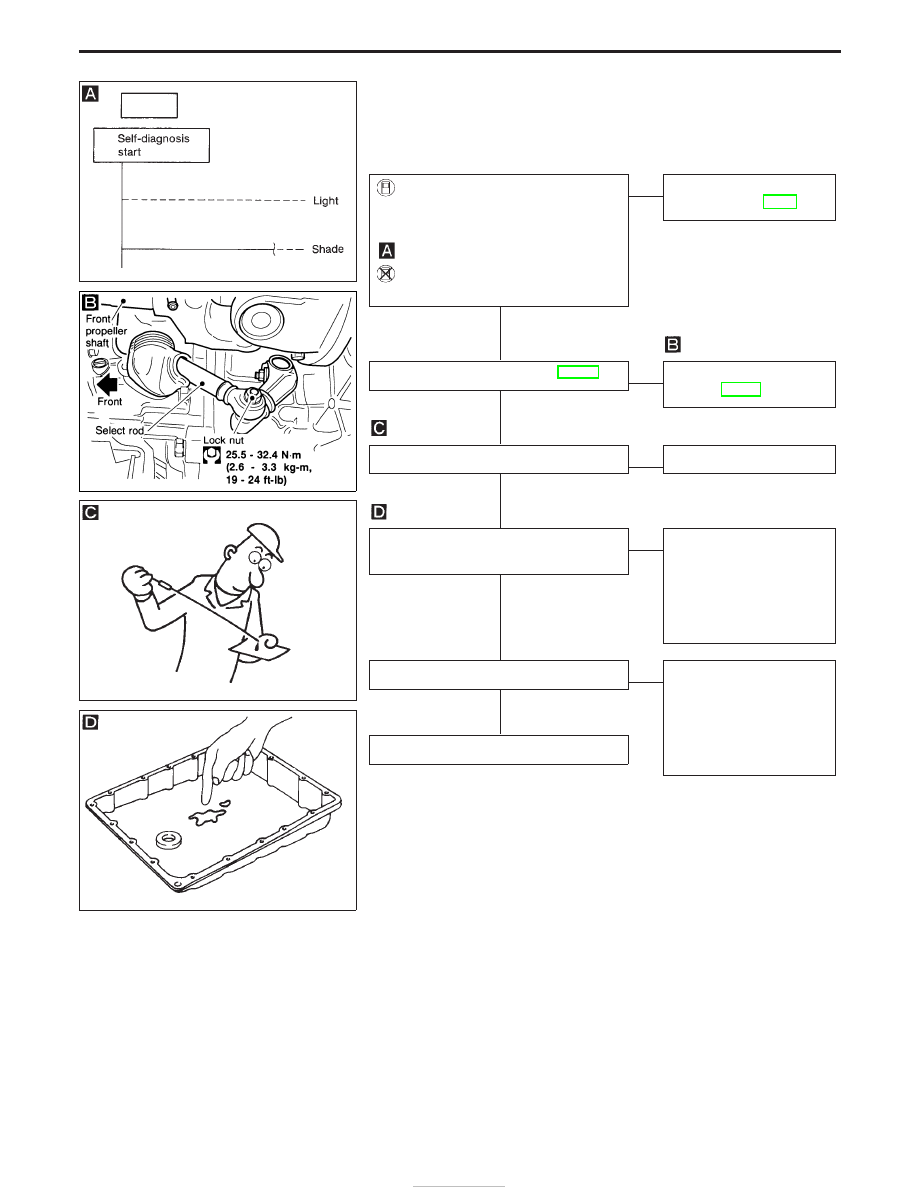

7. In “N” Position, Vehicle Moves

SYMPTOM:

Vehicle moves forward or backward when selecting “N” posi-
tion.

Does “ECU INPUT SIGNALS” in
Data Monitor show damage to park/
neutral position switch circuit?

----------------------------------------------------------------------------------------------------------------------- OR -----------------------------------------------------------------------------------------------------------------------

Does self-diagnosis show damage to
park/neutral position switch circuit?

No

E

Yes

Check park/neutral position
switch. Refer to AT-97.

Check control linkage. Refer to AT-120.

OK

E

NG

Adjust control linkage.
Refer to AT-120.

Check A/T fluid level again.

OK

E

NG

Refill ATF.

1. Remove oil pan.
2. Check A/T fluid condition.

OK

E

NG

1. Disassemble A/T.
2. Check the following

items:

I

Forward clutch assembly

I

Overrun clutch assembly

I

Reverse clutch assembly

Check again.

OK

E

NG

1. Perform TCM input/

output signal inspection.

2. If NG, recheck TCM pin

terminals for damage or
loose connection with
harness connector.

INSPECTION END

SAT146BA

NAT276

SAT638A

SAT171B

H

H

H

H

H

H

DIAGNOSTIC PROCEDURES FOR SYMPTOMS

AT-103
