YAT409

TROUBLE DIAGNOSIS FOR NON-DETECTABLE ITEMS

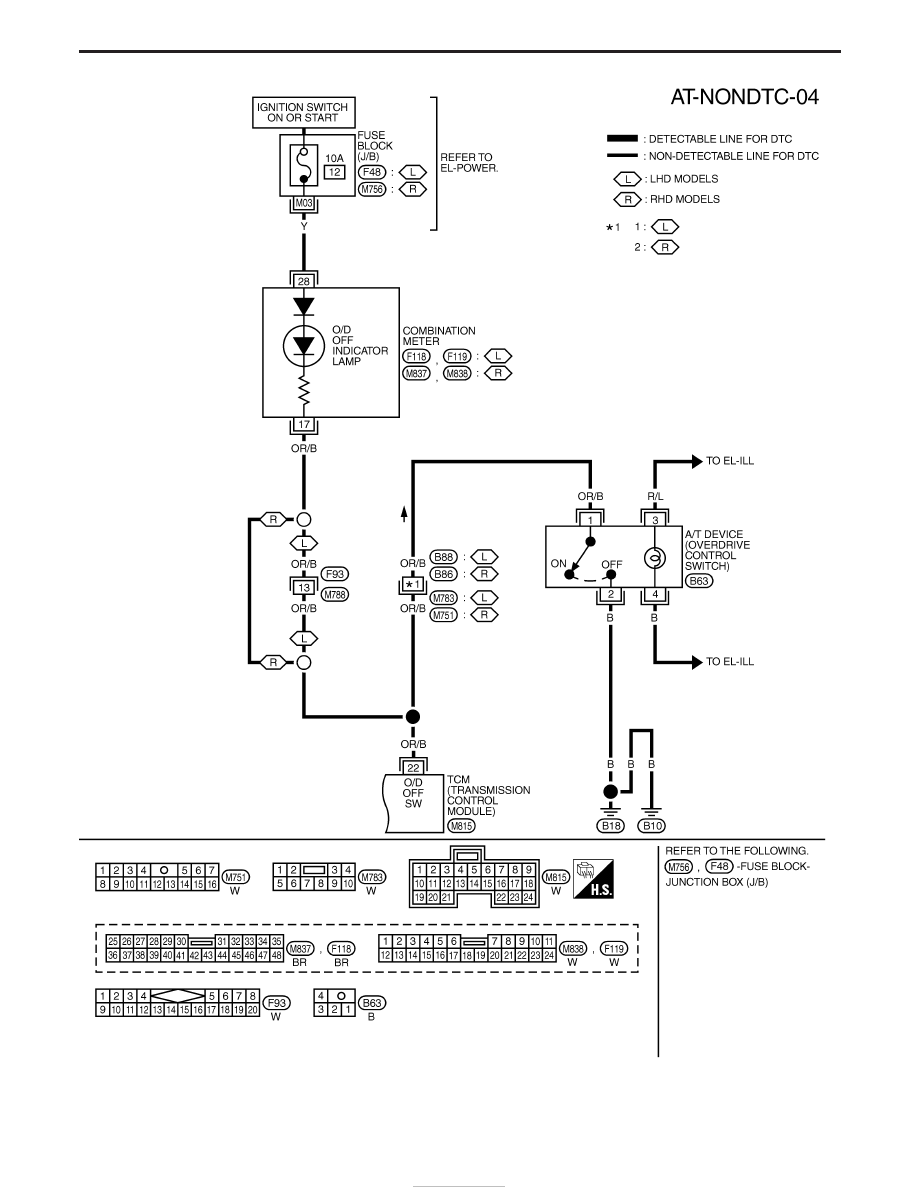

Wiring Diagram — AT — PNP/SW (Cont’d)

AT-92

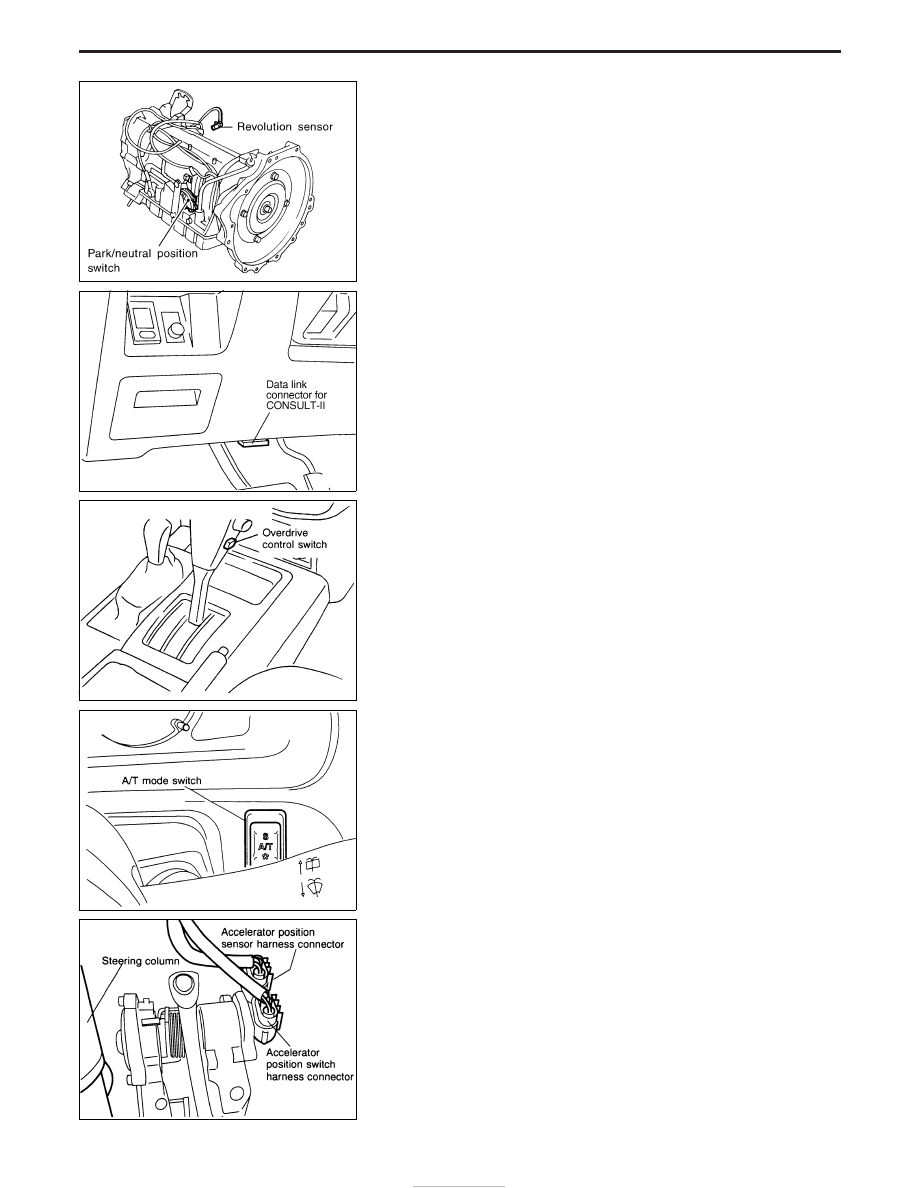

Park/neutral Position, Overdrive Control or
Throttle (Accelerator) Position Switches

DESCRIPTION

I

Park/neutral position switch
Detects the selector lever position and sends a signal to the
TCM.

I

Overdrive control switch
Detects the overdrive control switch position (ON or OFF) and
sends a signal to the TCM.

I

Throttle (accelerator) position switch
Consists of a wide open throttle position switch and a closed
throttle (accelerator) position switch.
The wide open throttle position switch sends a signal to the
TCM when the throttle valve is open at least 1/2 of the full
throttle position. The closed throttle position switch sends a
signal to the TCM when the throttle valve is fully closed.

YAT336

NAT234

NAT261

NAT306

NAT262

TROUBLE DIAGNOSIS FOR NON-DETECTABLE ITEMS

AT-93

DIAGNOSTIC PROCEDURE

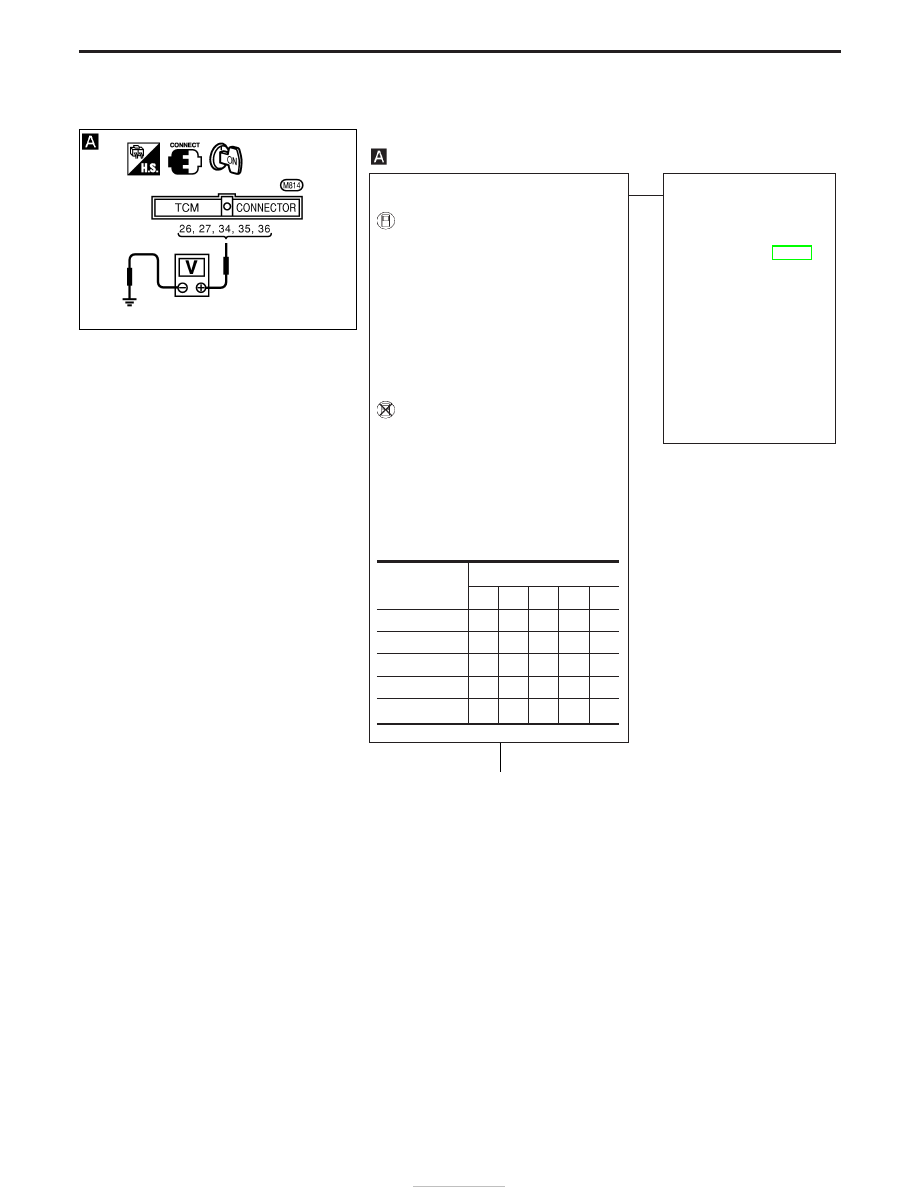

CHECK PARK/NEUTRAL POSITION
SWITCH CIRCUIT.

1. Turn ignition switch to “ON” posi-

tion.
(Do not start engine.)

2. Select “ECU INPUT SIGNALS” in

Data Monitor.

3. Read out “R, N, D, 2 and 1 posi-

tion switches” moving selector
lever to each position.
Check the signal of the selector
lever position is indicated properly.

----------------------------------------------------------------------------------------------------------------------- OR -----------------------------------------------------------------------------------------------------------------------

1. Turn ignition switch to “ON” posi-

tion. (Do not start engine.)

2. Check voltage between TCM ter-

minals

q

26

,

q

27

,

q

34

,

q

35

,

q

36

and

ground while moving selector
lever through each position.
Voltage:

B: Battery voltage
0: 0V

OK

E

NG

Check the following items:

I

Park/neutral position
switch
Refer to “COMPONENT
INSPECTION”, AT-119.

I

Harness for short or
open between ignition
switch and park/neutral
position switch (Main
harness)

I

Harness for short or
open between park/
neutral position switch
and TCM (Main harness)

I

Diode

q

A

(Go to next page.)

Lever position

Terminal No.

q

36

q

35

q

34

q

27

q

26

P, N

B

0

0

0

0

R

0

B

0

0

0

D

0

0

B

0

0

2

0

0

0

B

0

1

0

0

0

0

B

YAT326

H

TROUBLE DIAGNOSIS FOR NON-DETECTABLE ITEMS

Park/neutral Position, Overdrive Control or
Throttle (Accelerator) Position Switches
(Cont’d)

AT-94

q

A

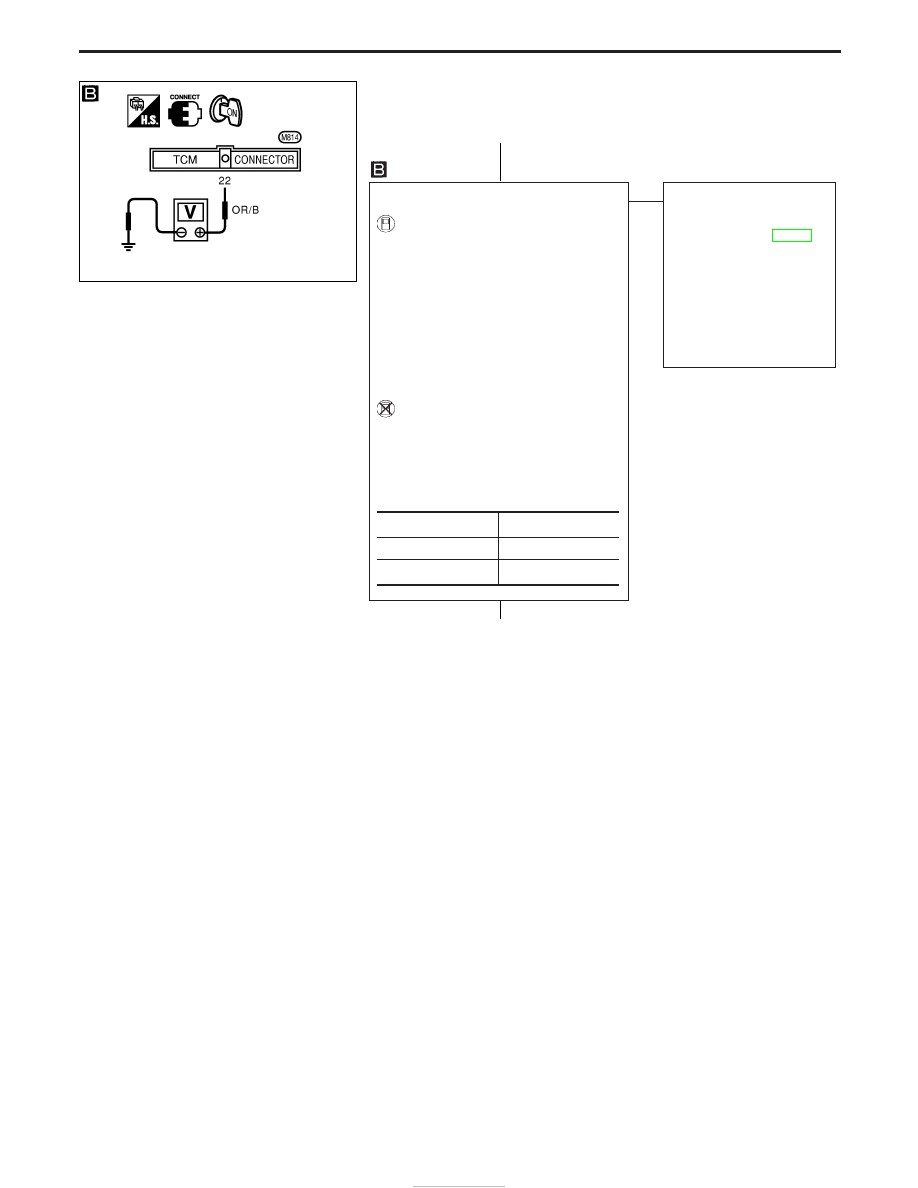

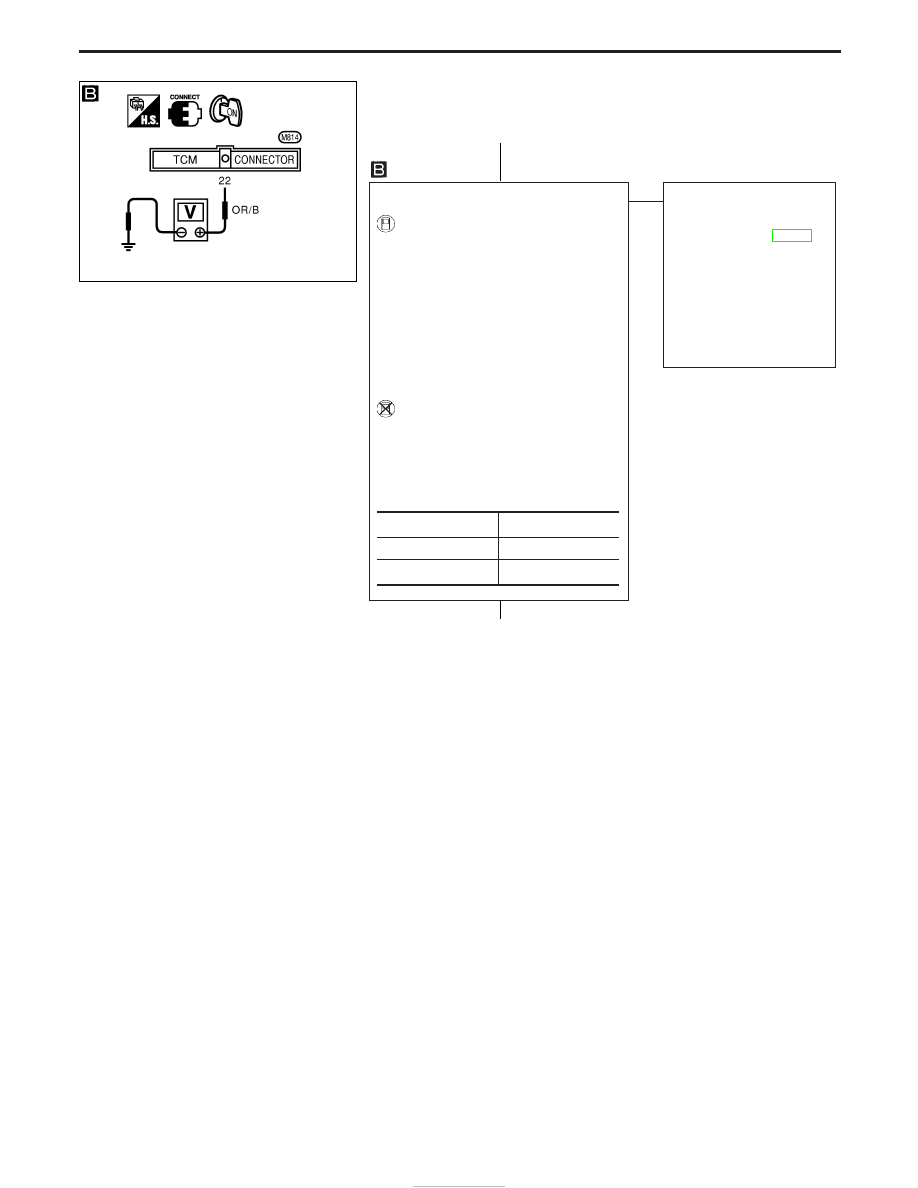

CHECK OVERDRIVE CONTROL
SWITCH CIRCUIT.

1. Turn ignition switch to “ON” posi-

tion.
(Do not start engine.)

2. Select “ECU INPUT SIGNALS” in

Data Monitor.

3. Read out “OVERDRIVE SWITCH”.

Check the signal of the overdrive
control switch is indicated prop-
erly.
(Overdrive control switch “ON”
displayed on CONSULT-II means
overdrive “OFF”.)

----------------------------------------------------------------------------------------------------------------------- OR -----------------------------------------------------------------------------------------------------------------------

1. Turn ignition switch to “ON” posi-

tion.
(Do not start engine.)

2. Check voltage between TCM ter-

minal

q

22

and ground when over-

drive control switch is “ON” and
“OFF”.

OK

E

NG

Check the following items.

I

Overdrive control switch
Refer to “COMPONENT
INSPECTION”, AT-119.

I

Harness for short or
open between TCM and
overdrive control switch
(Main harness)

I

Harness for short or
open of ground circuit for
overdrive control switch
(Main harness)

q

B

(Go to next page.)

Switch position

Voltage

ON

Battery voltage

OFF

1V or less

YAT327

H

H

TROUBLE DIAGNOSIS FOR NON-DETECTABLE ITEMS

Park/neutral Position, Overdrive Control or
Throttle (Accelerator) Position Switches
(Cont’d)

AT-95
