3. CRUISE TEST

I

Check all items listed in Parts 1 through 3.

With CONSULT-II

I

Using CONSULT-II, conduct a cruise test and record the result.

I

Print the result and ensure that shifts and lock-ups take place
as per “Shift Schedule”.

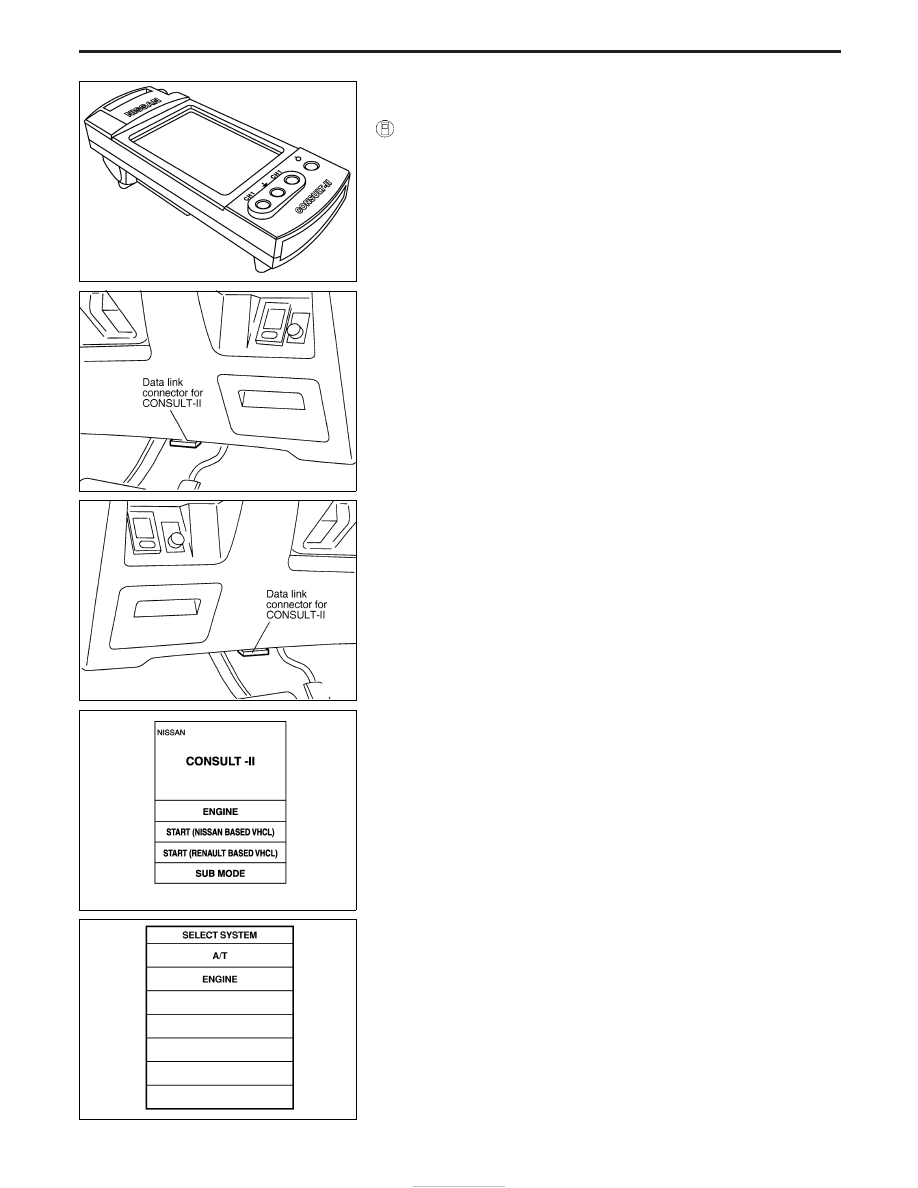

CONSULT-II setting procedure

1. Turn off ignition switch.
2. Connect “CONSULT-II” to Data link connector for CONSULT-II.

Data link connector for CONSULT-II is located in instrument
lower panel on driver side.

3. Turn on ignition switch.
4. Touch “START”.

5. Touch “A/T”.

SAT601J

NAT233

NAT234

MBIB0233E

SAT014K

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-36

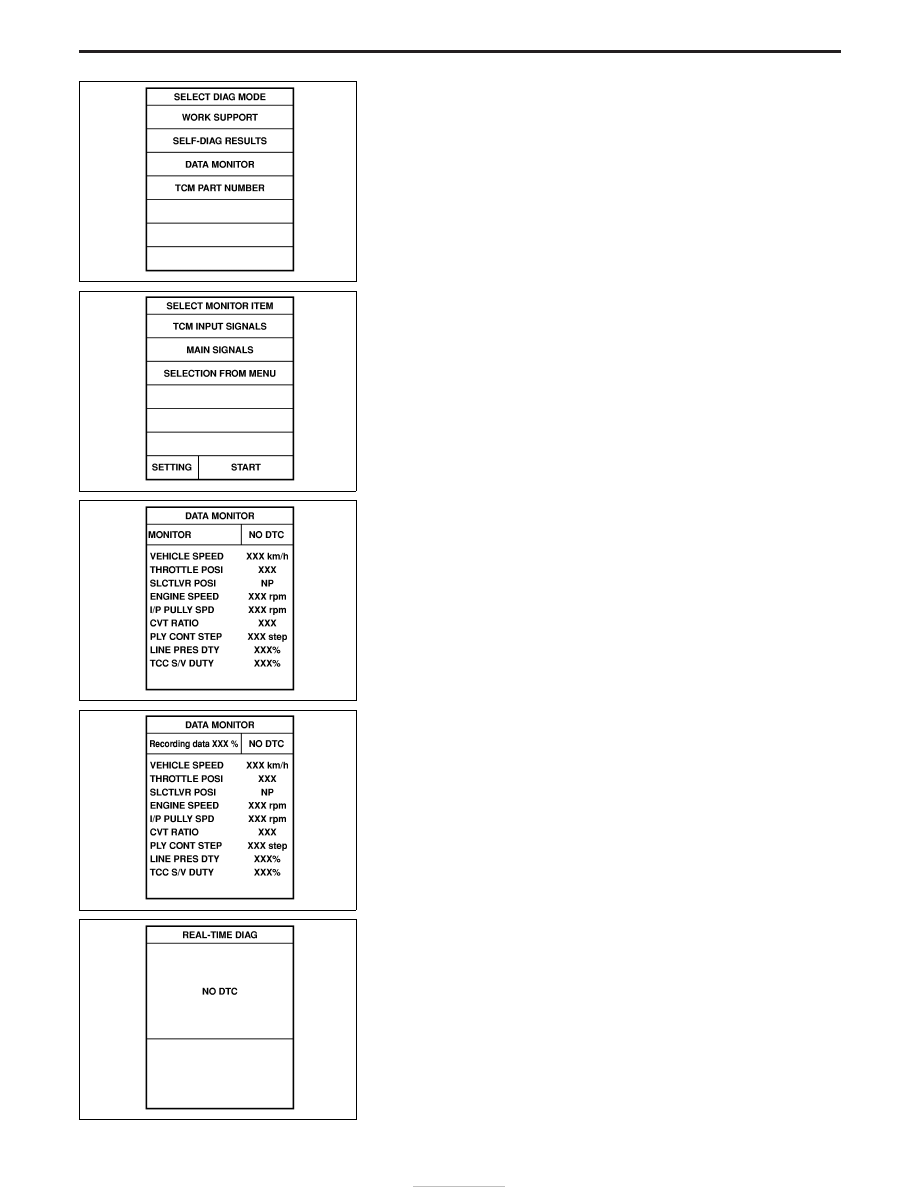

6. Touch “DATA MONITOR”.

7. Touch “MAIN SIGNALS” to set recording condition.
8. See “Numerical Display”, “Barchart Display” or “Line Graph Dis-

play”.

9. Touch “START”.

10. When performing cruise test, touch “Store Data”.

11. After finishing cruise test part 1, touch “STOP”.

12. Touch “STORE”.

SAT252K

SAT253K

SAT236K

SAT237K

SAT254K

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-37

13. Touch “DISPLAY”.

14. Touch “PRINT”.
15. Check the monitor data printed out.
16. Continue cruise test part 2 and 3.

Without CONSULT-II

I

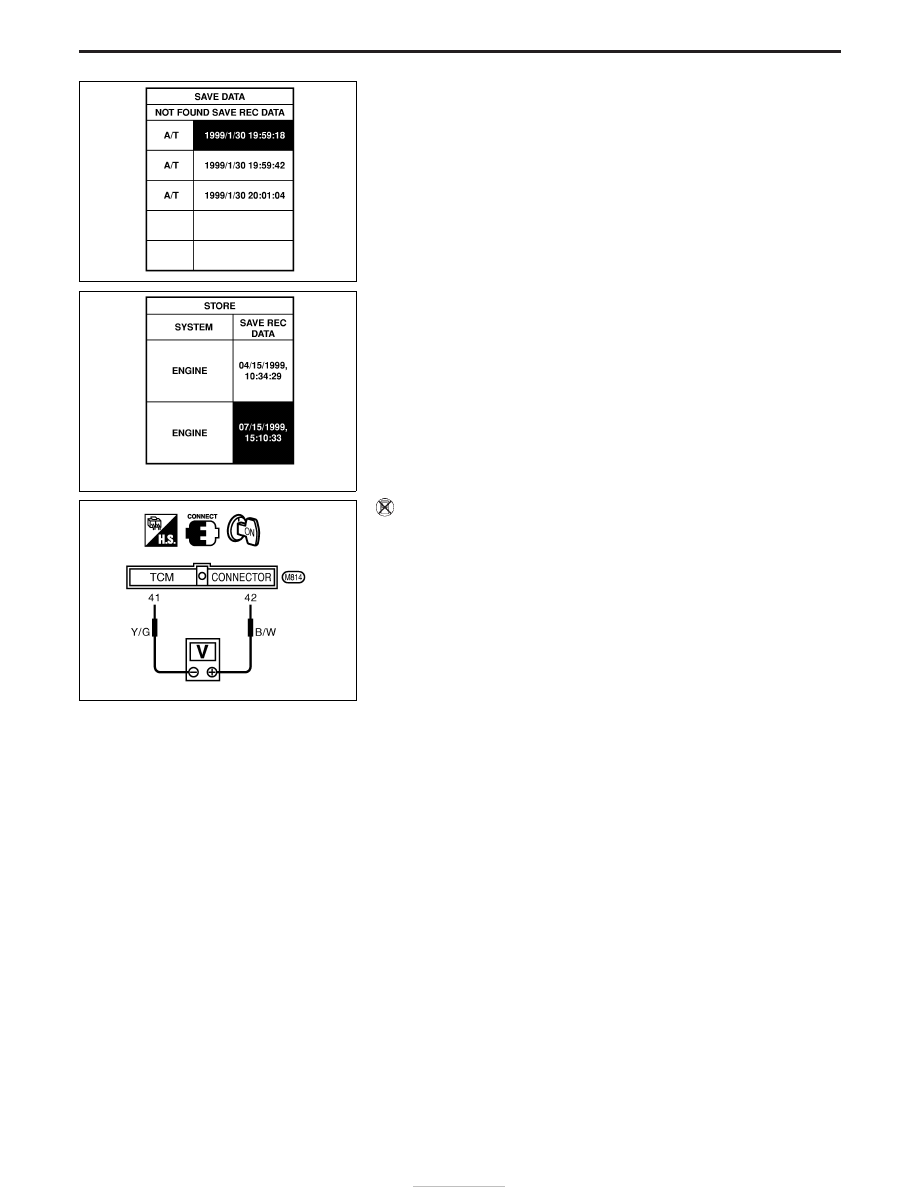

Throttle (accelerator) position can be checked by voltage
across terminals

q

41

and

q

42

of TCM.

SAT608J

SAT238K

YAT411

TROUBLE DIAGNOSIS — Basic Inspection

Road Test (Cont’d)

AT-38

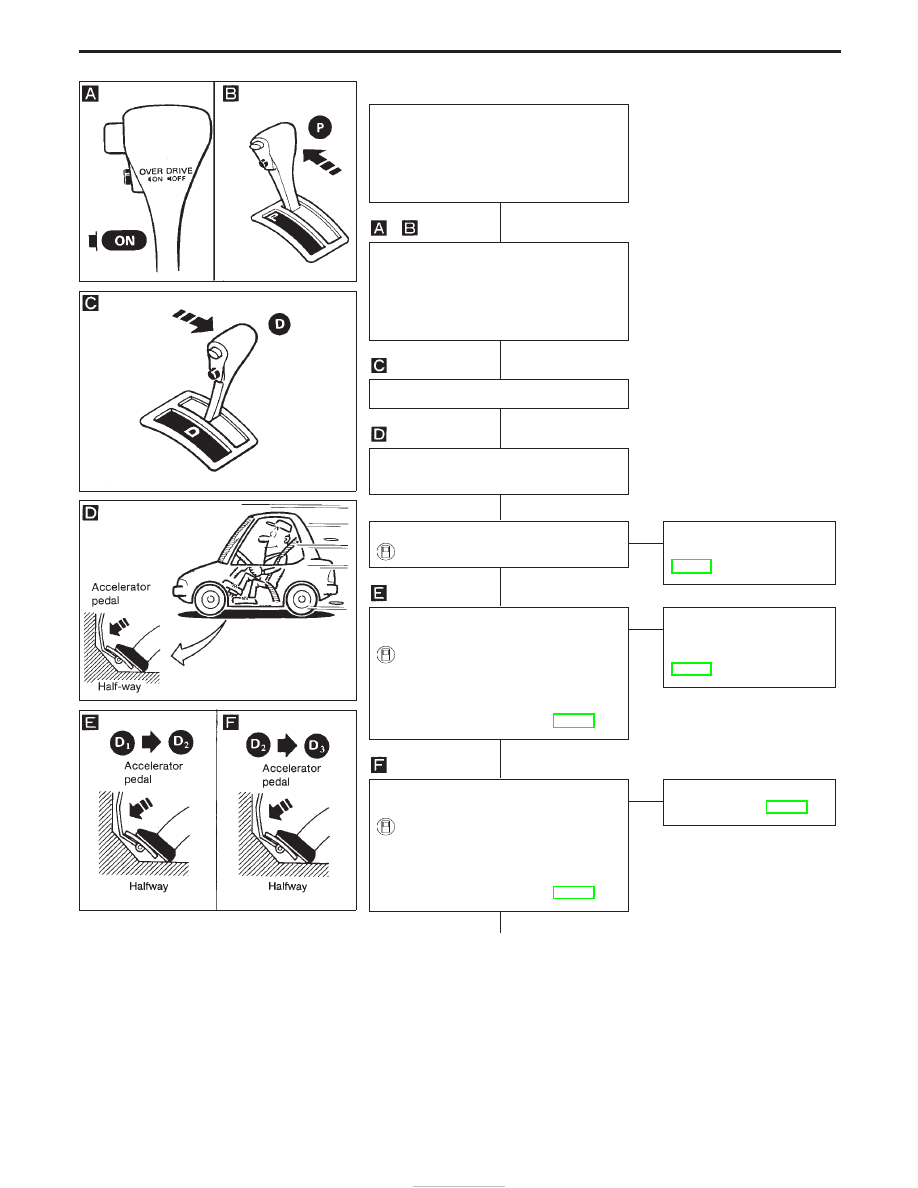

CRUISE TEST — Part 1

Drive vehicle for approx. 10 minutes to
warm engine oil and ATF up to operating
temperature.

ATF operating temperature:

50 - 80°C (122 - 176°F)

1. Park vehicle on flat surface.
2. Set overdrive control switch to “ON”

position.

3. Move selector lever to “P” position.
4. Start engine.

Move selector lever to “D” position.

Accelerate vehicle by constantly depress-
ing accelerator pedal halfway.

Does vehicle start from D

1

?

Read gear position.

Yes

E

No

Go to “11. Vehicle Cannot
Be Started From D

1

”,

AT-107.

Does A/T shift from D

1

to D

2

at the speci-

fied speed?

Read gear position, throttle open-
ing and vehicle speed.

Specified speed when shifting from
D

1

to D

2

:

Refer to Shift schedule, AT-201.

Yes

E

No

Go to “12. A/T Does Not
Shift: D

1

,

D

2

Or Does

Not Kickdown: D

4

,

D

2

”,

AT-201.

Does A/T shift from D

2

to D

3

at the speci-

fied speed?

Read gear position, throttle posi-
tion and vehicle speed.

Specified speed when shifting from
D

2

to D

3

:

Refer to Shift schedule, AT-109.

Yes

E

No

Go to “13. A/T Does Not
Shift: D

2

,

D

3

”, AT-109.

q

A

(Go to next page.)

SAT774B

SAT775B

SAT495G

SAT401H

H

H

H

H

H

H

H
