Removal and Installation

CAUTION:

The accelerator wire should be adjusted when removing and replacing any parts of the accelerator
control system, shown in the illustration.
a. Warm up engine to normal operating temperature. Then stop it.
b. Check to see if throttle valve fully opens when accelerator pedal is fully depressed and if it returns

to idle position when released.

c. Adjust accelerator pedal free play by turning adjusting nut.
d. Check accelerator control parts for improper contact with any adjacent parts.
e. When connecting accelerator wire, be careful not to twist or scratch its inner wire.
f.

Apply a light coat of recommended multi-purpose grease to all sliding or friction surfaces. Do not
apply grease to wire.

g. For ASCD wire adjustment, refer to “ASCD Wire Adjustment” in EL section.

INSPECTION AFTER INSTALLATION

I

Check if accelerator pedal moves smoothly within its range.

I

Check if accelerator pedal returns securely to its original position.

I

Perform “Accelerator Pedal Released Position Learning” when removing the accelerator pedal position
sensor harness connector. Refer to “BASIC SERVICE PROCEDURE” in EC section for instructions.

YFE019

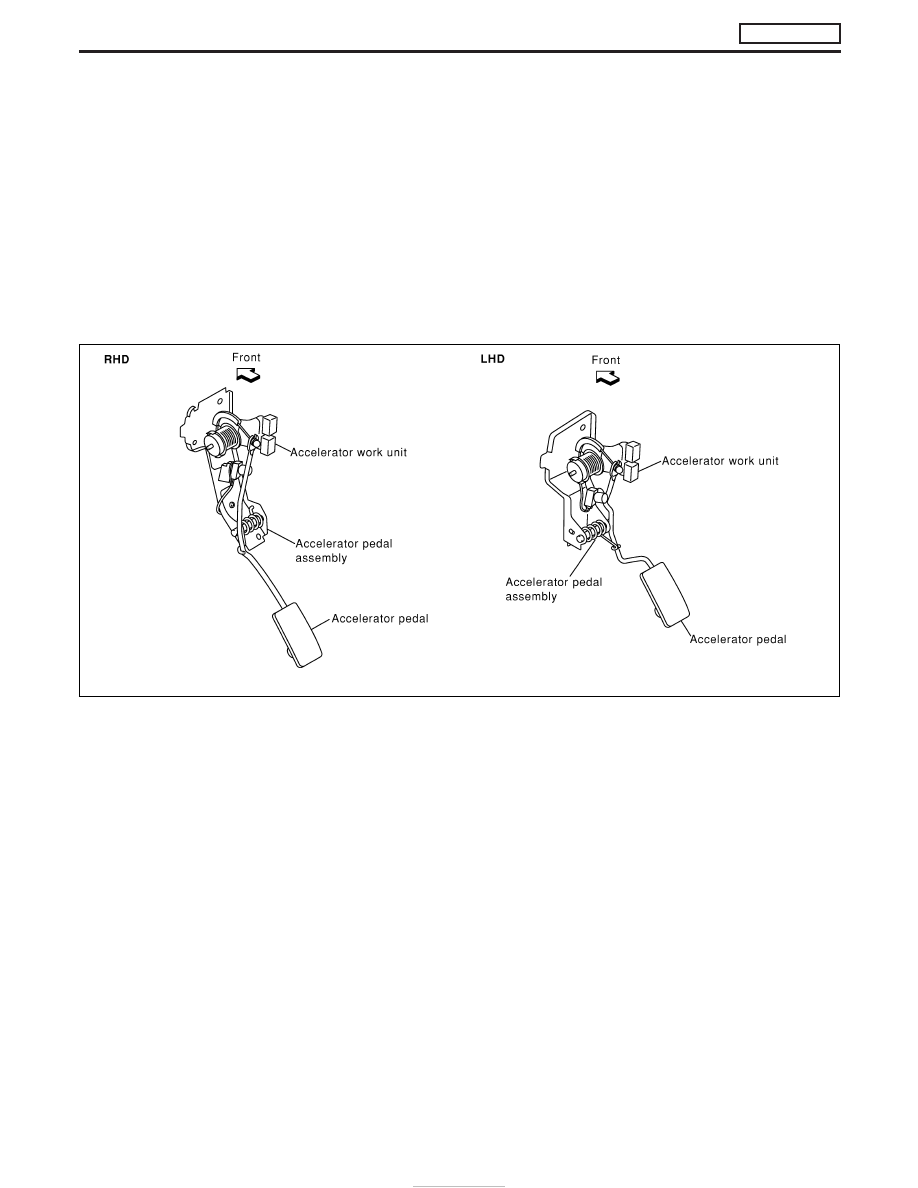

ACCELERATOR CONTROL SYSTEM

ZD30DDTi

FE-2

YFE020

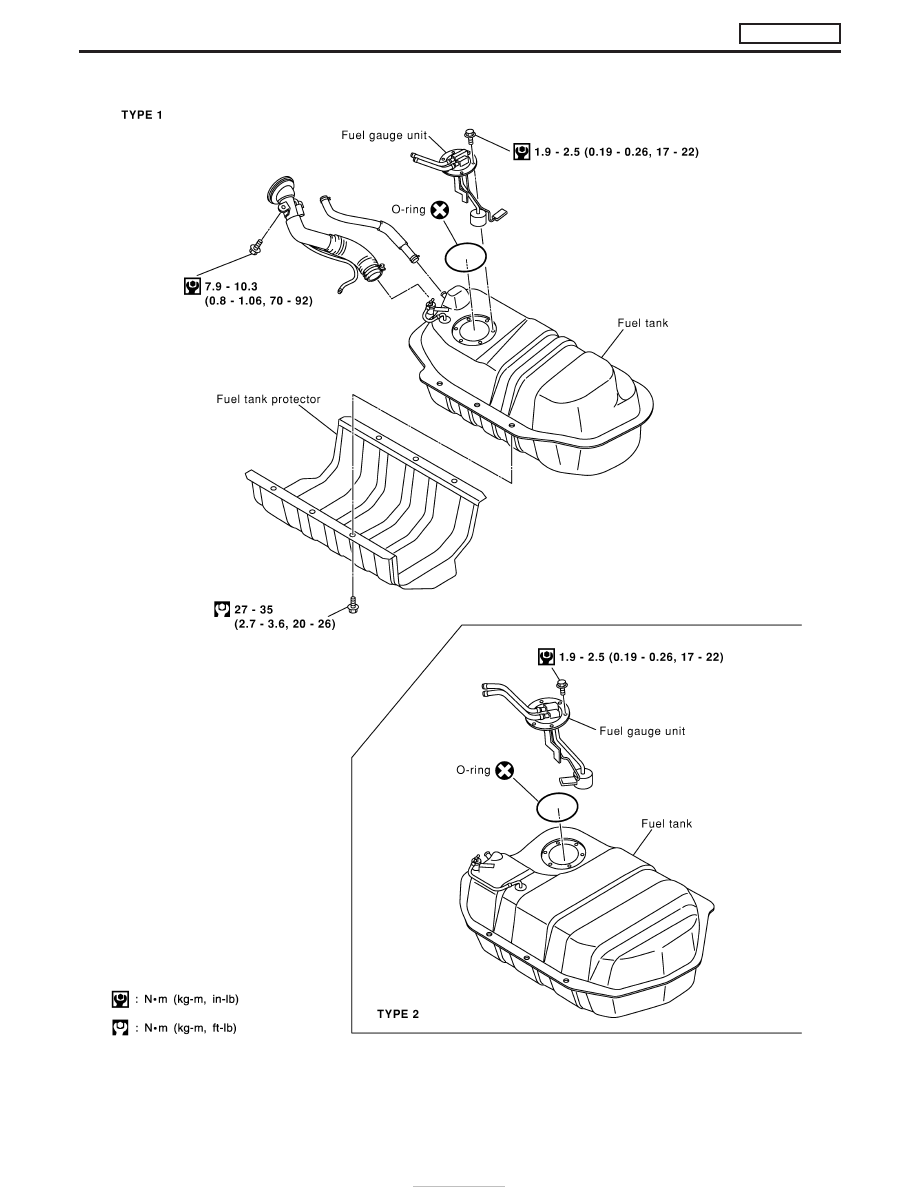

FUEL SYSTEM

ZD30DDTi

FE-3

YFE021

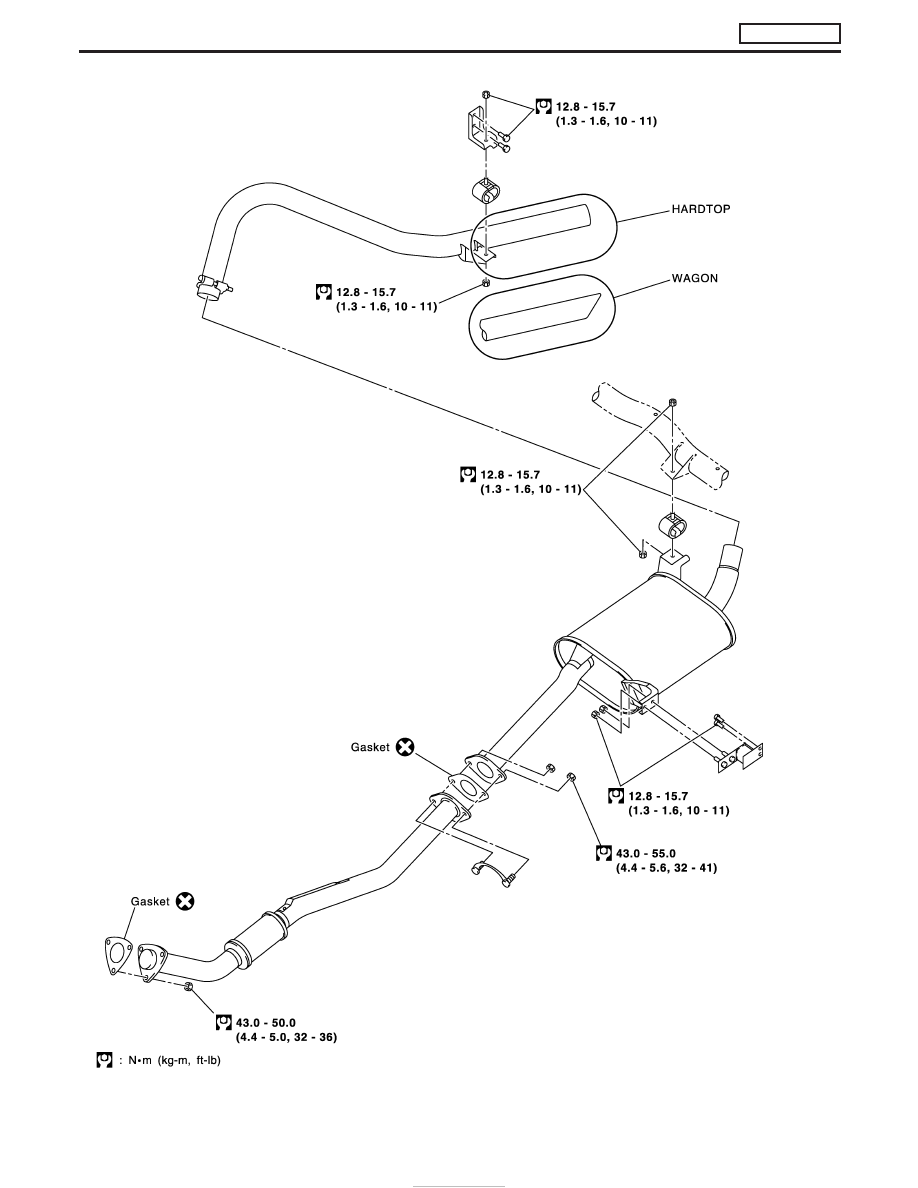

EXHAUST SYSTEM

ZD30DDTi

FE-4

Adjusting Accelerator Cable

q

1

Pedal bracket

q

2

Accelerator switch

q

3

Accelerator position sensor

q

4

Accelerator cable

q

5

Return spring

q

6

Accelerator pedal

INSPECTION AFTER INSTALLATION

I

Check if accelerator pedal moves smoothly within its range.

I

Check if accelerator pedal returns securely to its original position.

I

Perform “Accelerator Pedal Released Position Learning” when removing the accelerator pedal position
sensor harness connector. Refer to “BASIC SERVICE PROCEDURE” in EC section for instructions.

I

If MI illuminates after engine has started, refer to “ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION”
in EC section for instructions.

NFE032

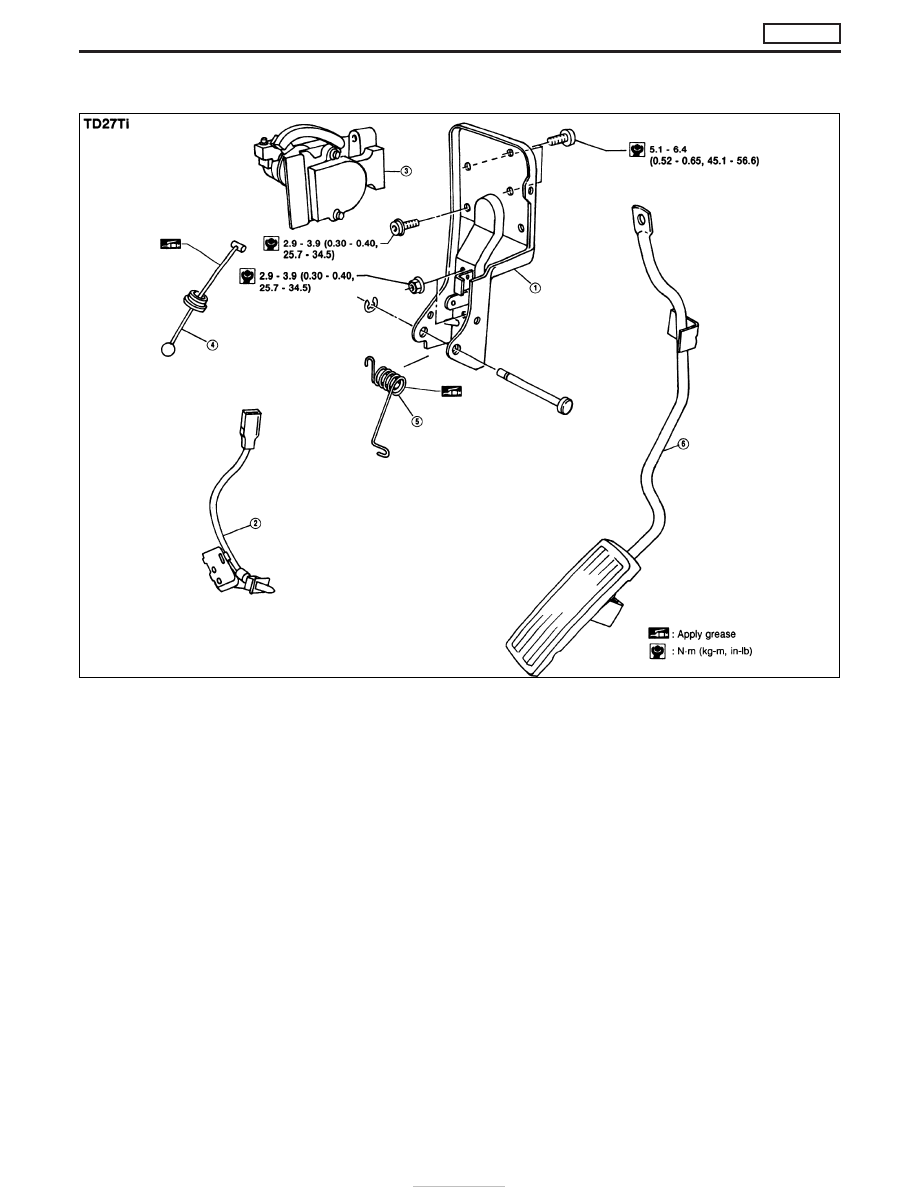

ACCELERATOR CONTROL SYSTEM

TD27Ti

FE-5
