12

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

HEAT UP SWITCH

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-270

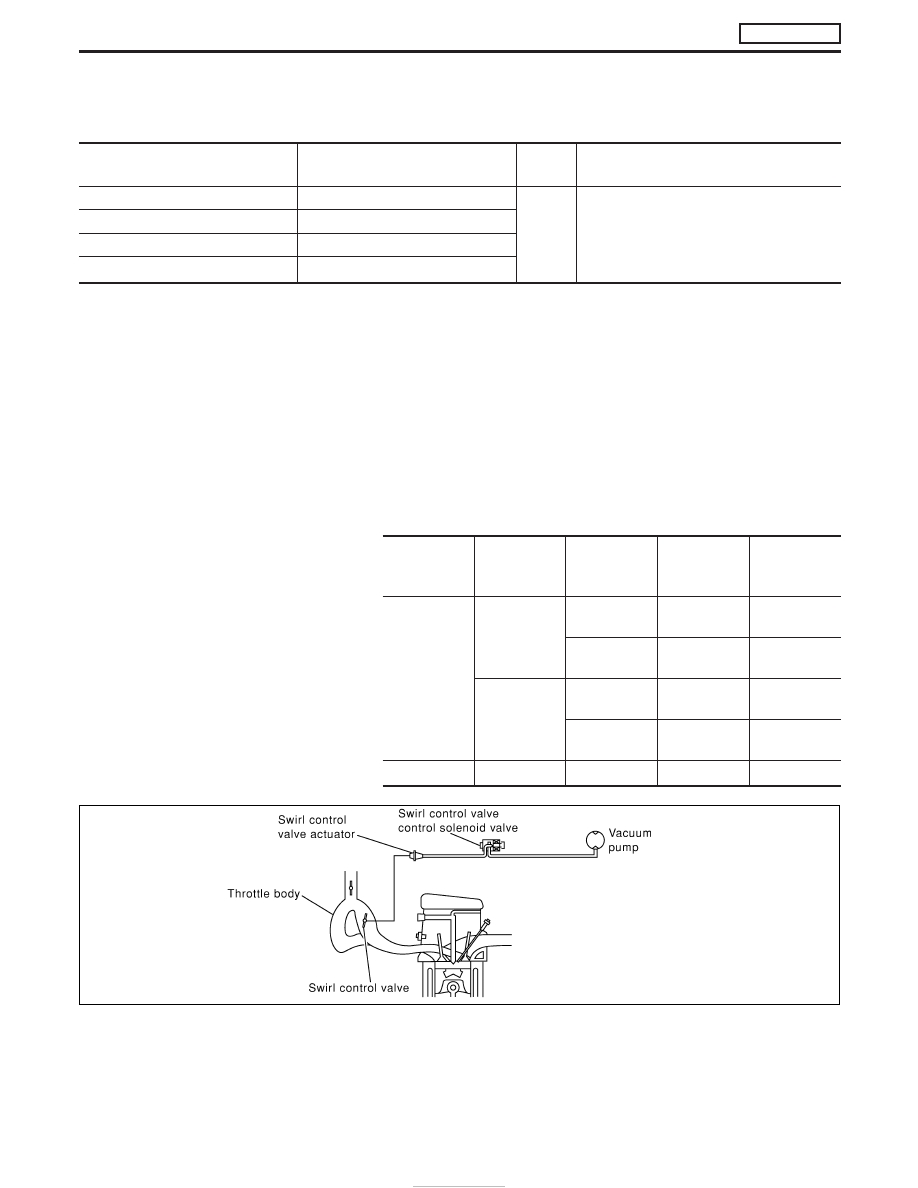

Description

SYSTEM DESCRIPTION

Sensor

Input Signal to ECM

ECM

Function

Actuator

Ignition switch

Start signal

Swirl

control

valve

control

Swirl control valve control solenoid valve

"

Vacuum signal

Swirl control valve actuator

"

Swirl control valve

Crankshaft position sensor (TDC)

Engine speed

PNP switch

Park/Neutral position signal

Engine coolant temperature sensor

Engine coolant temperature

This system has a swirl control valve in the throttle body.
While idling and during low engine speed operation, the swirl con-
trol valve closes. Thus the velocity of the air in the intake passage
increases, promoting the vaporization of the fuel and producing a
swirl in the combustion chamber.
Because of this operation, this system tends to increase the burn-
ing speed of the gas mixture, improve fuel consumption, and
increase the stability in running conditions.
Also, except when idling and during low engine speed operation,
this system opens the swirl control valve. In this condition, this
system tends to increase power by improving intake efficiency via
reduction of intake flow resistance, intake flow.
The solenoid valve controls swirl control valve’s shut/open condi-
tion. This solenoid valve is operated by the ECM.

PNP switch

Engine speed

Engine cool-

ant tempera-

ture

Swirl control

valve control

solenoid valve

Swirl control

valve

OFF

Less than
1,250 rpm

Less than

50°C (122°F)

OFF

Open

More than

50°C (122°F)

ON

Closed

More than
1,250 rpm

Less than

50°C (122°F)

OFF

Open

More than

50°C (122°F)

OFF

Open

ON

—

—

OFF

Open

SEF452Z

SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

ZD30DDTi

EC-271

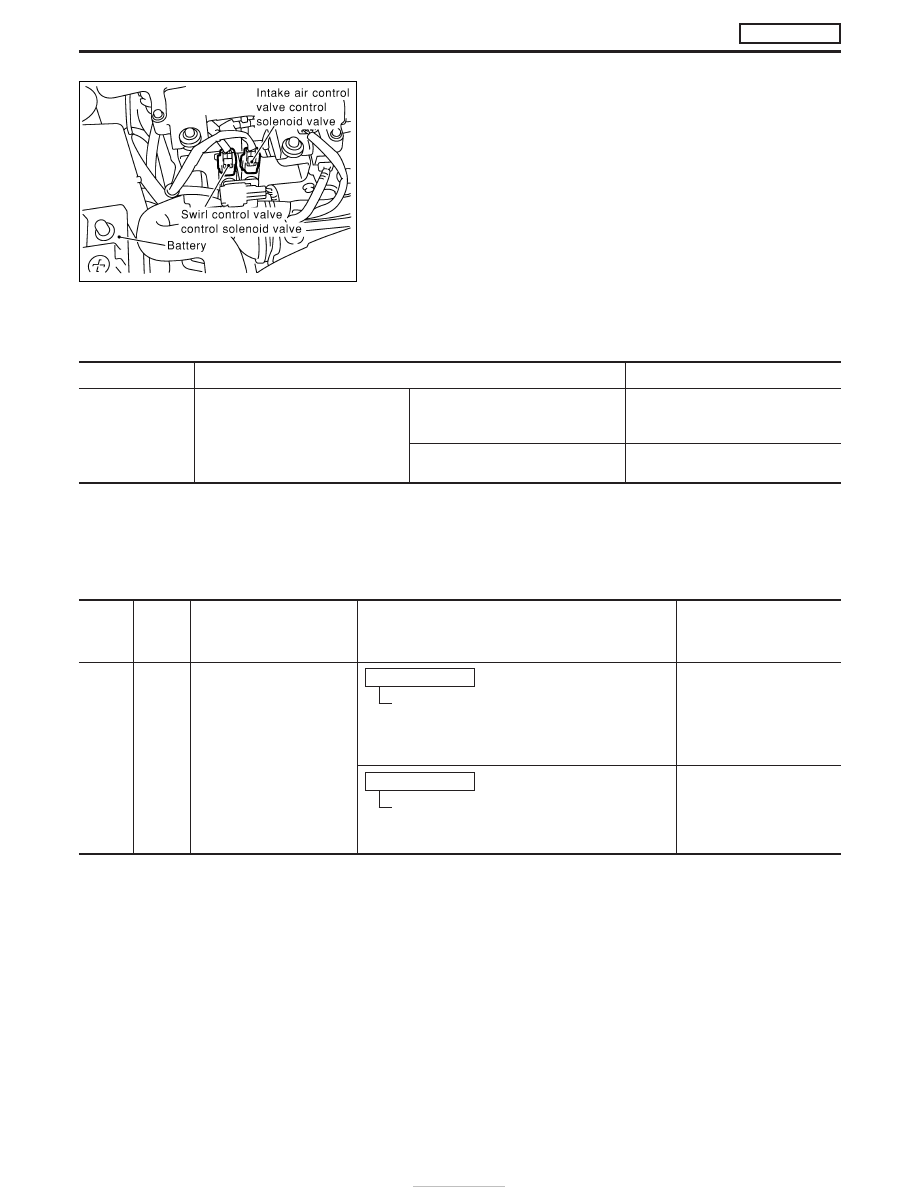

COMPONENT DESCRIPTION

Swirl control valve control solenoid valve

The swirl control valve control solenoid valve responds to signals
from the ECM. When the ECM sends an ON (ground) signal, the
solenoid valve is bypassed to apply vacuum pump vacuum to the
swirl control valve actuator. This operation closes the swirl control
valve. When the ECM sends an OFF signal, the vacuum signal is
cut and the swirl control valve opens.

CONSULT-II Reference Value in Data Monitor
Mode

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

SWRL CONT S/V

I

Lift up the vehicle

I

Engine: After warming up, let it
idle for more than 1 second.

I

Air conditioner switch: OFF

I

No-load

Shift lever: Except “P” and “Neutral”
position

ON

Shift lever: “Neutral” position

OFF

ECM Terminals and Reference Value

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse

Signal)

54

R

Swirl control valve control
solenoid valve

Engine is running.

Warm-up condition
At idle speed for more than 1 second.
Lift up the vehicle
Gear position is except “P” and “Neutral”

Approximately 0.1V

Engine is running.

Idle speed
Lift up the vehicle
Gear position is “P” or “Neutral”

BATTERY VOLTAGE
(11 - 14V)

MEC006E

SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

ZD30DDTi

Description (Cont’d)

EC-272

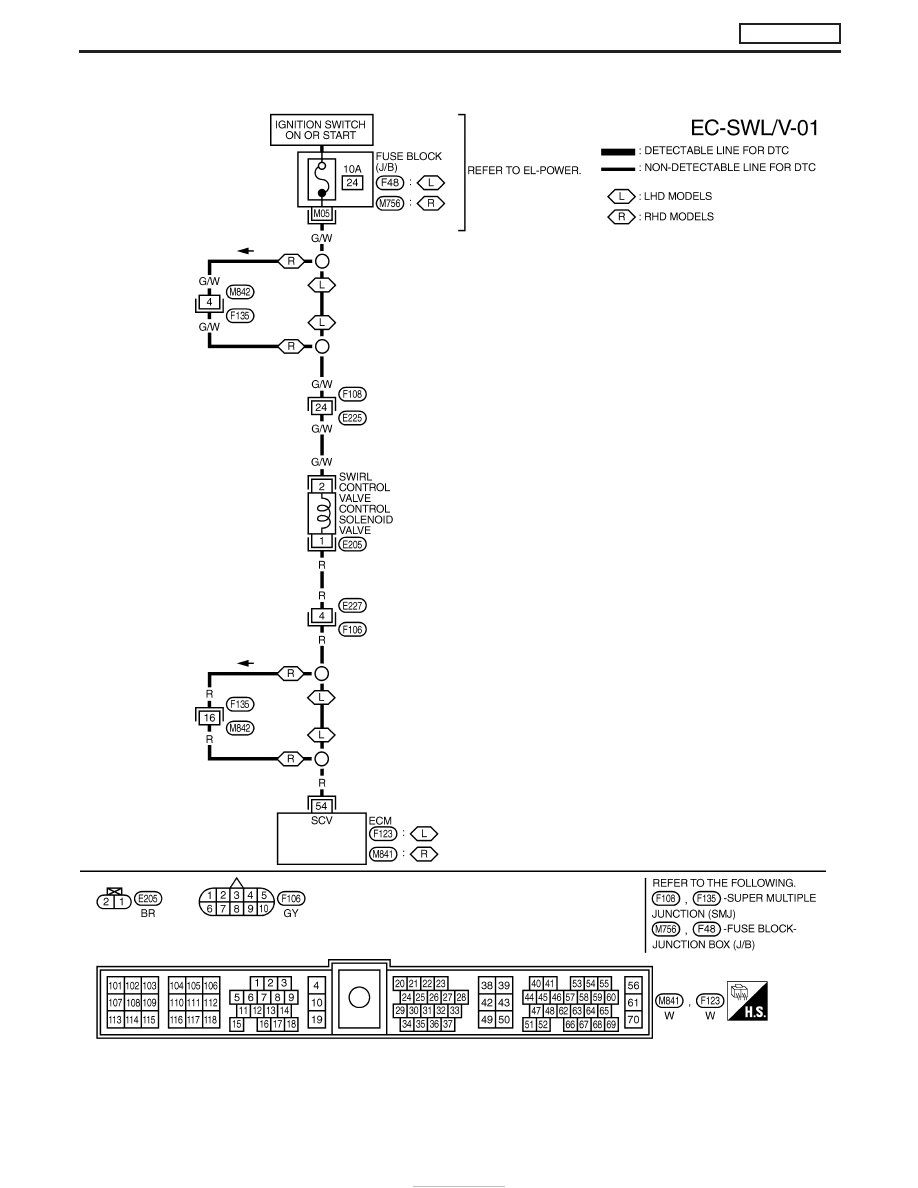

Wiring Diagram

YEC199A

SWIRL CONTROL VALVE CONTROL SOLENOID VALVE

ZD30DDTi

EC-273
