3

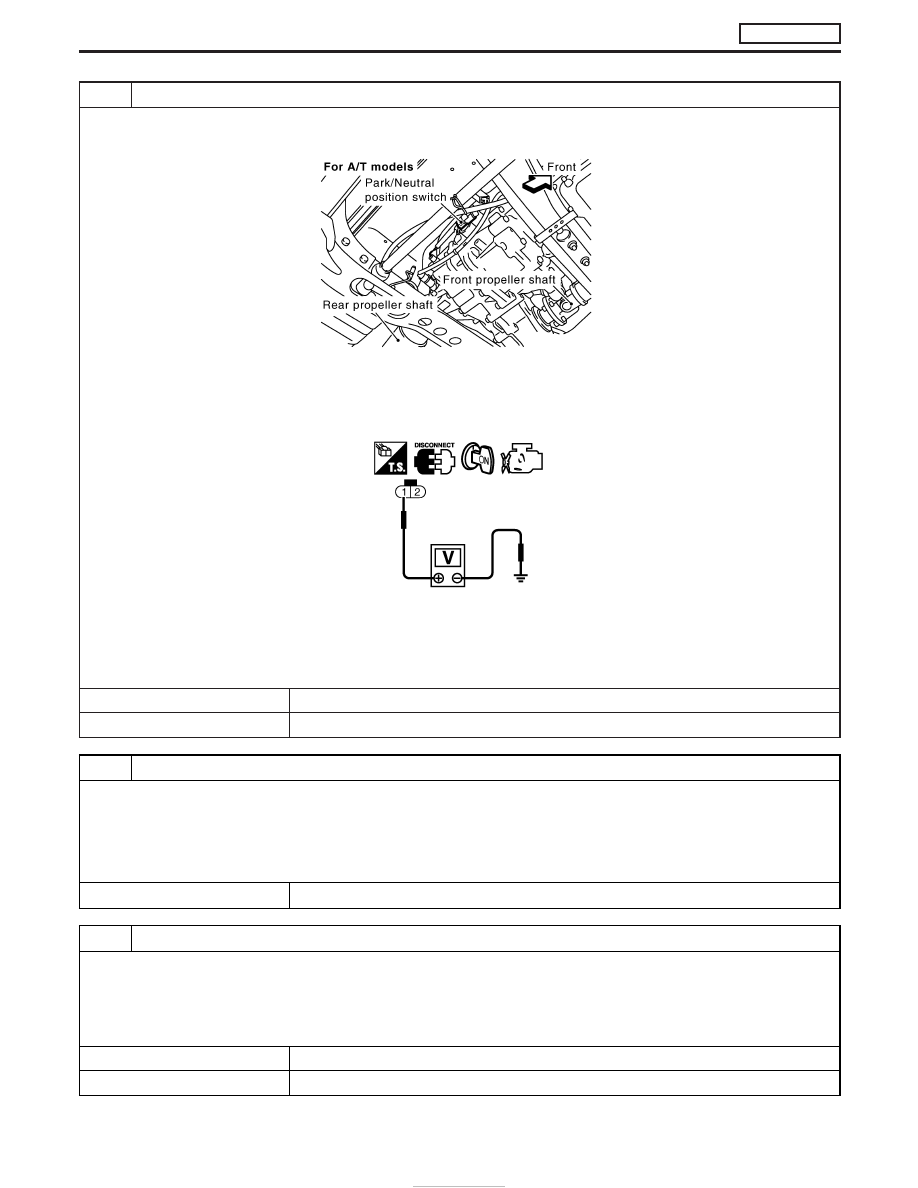

CHECK PARK/NEUTRAL POSITION SWITCH POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect park/neutral position (PNP) switch harness connector.

MEC029E

3. Check voltage between PNP switch terminal 1 and ground.

YEC710A

Voltage: Battery voltage

OK or NG

OK

E

GO TO 5.

NG

E

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F93, M788 (LHD models)

I

Fuse block (J/B) connector F113 (LHD models)

I

Fuse block (J/B) connector M834 (RHD models)

I

10A fuse

I

Harness for open or short between PNP switch and fuse

E

Repair harness or connectors.

5

CHECK PNP SWITCH GROUND CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between PNP switch terminal 2 and PNP relay terminal 2.

Refer to Wiring Diagram.
Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 6.

NG

E

Repair open circuit or short to ground or short to power in harness or connectors.

PARK/NEUTRAL POSITION (PNP) SWITCH

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-262

6

CHECK PARK/NEUTRAL POSITION SWITCH

Refer to AT section, “Park/neutral position switch”.

OK or NG

OK

E

GO TO 11.

NG

E

Replace PNP switch.

7

CHECK PNP RELAY GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between PNP relay terminals 1, 6 and engine ground.

Refer to Wiring Diagram.
Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

E

GO TO 8.

NG

E

Repair open circuit or short to power in harness or connectors.

8

CHECK PNP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 22 and PNP relay terminal 7.

Refer to Wiring Diagram.
Continuity should exist.

3. Also check harness for short to ground or short to power.

OK or NG

OK

E

GO TO 10.

NG

E

GO TO 9.

9

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F93, M788 (LHD models)

I

Harness for open or short between ECM and PNP relay

E

Repair open circuit or short to ground or short to power in harness or connectors.

PARK/NEUTRAL POSITION (PNP) SWITCH

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-263

10

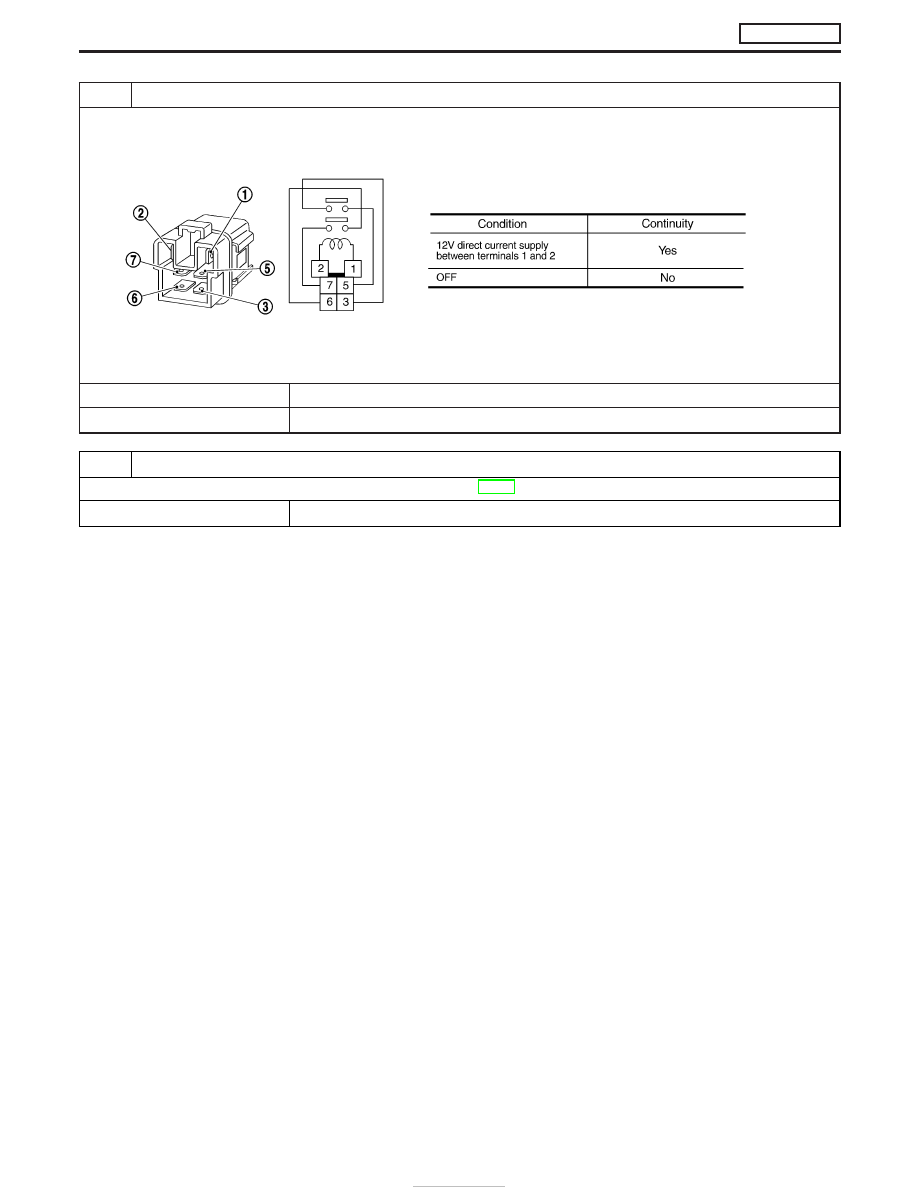

CHECK PNP RELAY

1. Apply 12V direct current between PNP relay terminals 1 and 2.
2. Check continuity between PNP relay terminals 3 and 5, 6 and 7.

SEF296X

OK or NG

OK

E

GO TO 11.

NG

E

Replace PNP relay.

11

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

PARK/NEUTRAL POSITION (PNP) SWITCH

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-264

Component Description

The heat up switch is located on the lower side of the instrument
panel. This switch is used to speed up the heater’s operation when
the engine is cold.
When the ECM received the heat up switch “ON” signal, the ECM
increases the engine idle speed to 1,100 to 1,200 rpm to warm up
engine quickly.
This system works when all conditions listed below are met.

Heat up switch

ON

Engine coolant temperature

Below 105°C (221°F)

Shift lever

“P” or “N”

Accelerator pedal

Fully released

CONSULT-II Reference Value in Data Monitor
Mode

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

WARM UP SW

I

Ignition switch: ON

Heat up switch: ON

ON

Heat up switch: OFF

OFF

ECM Terminals and Reference Value

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse

Signal)

59

G

Heat up switch

Ignition switch “ON”

Heat up switch is “OFF”.

0V

Ignition switch “ON”

Heat up switch is “ON”.

BATTERY VOLTAGE
(11 - 14V)

HEAT UP SWITCH

ZD30DDTi
