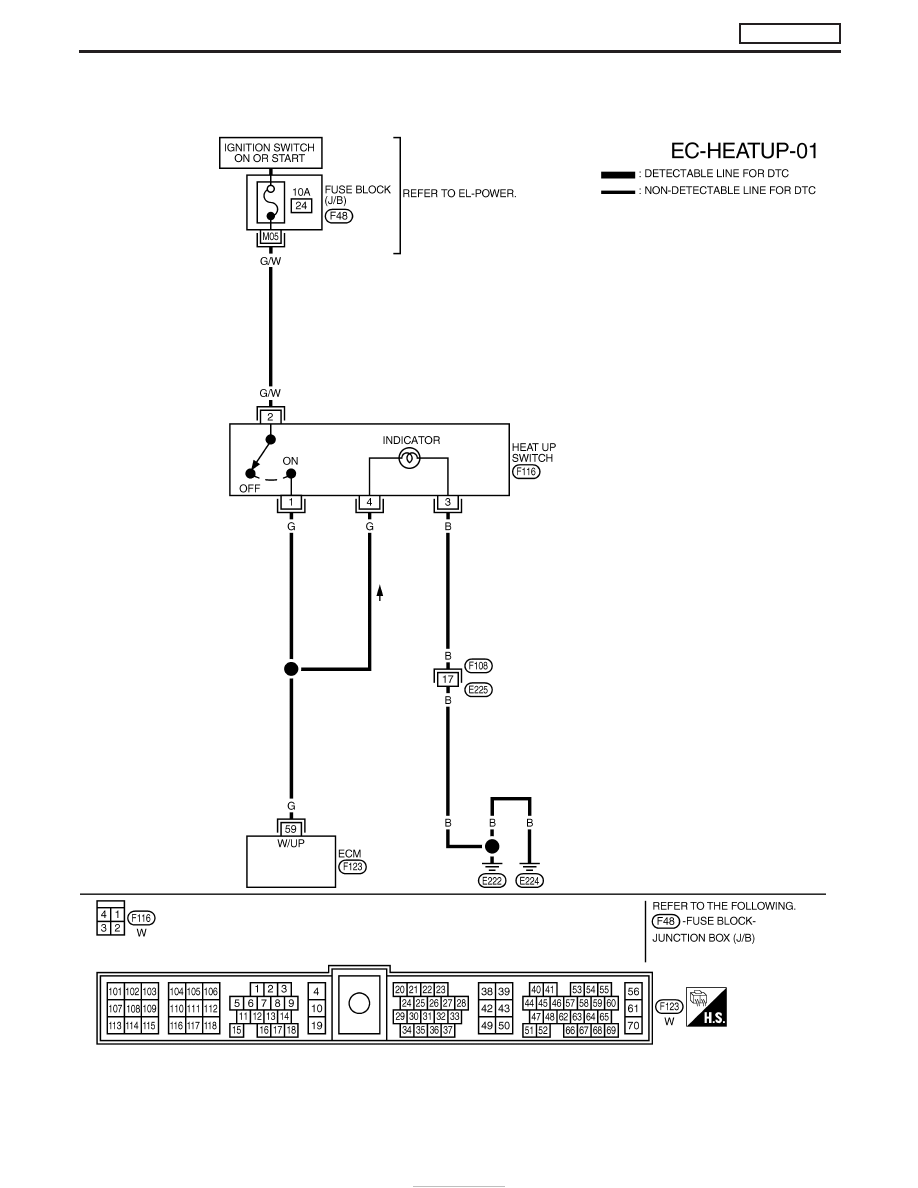

Wiring Diagram

LHD MODELS

YEC198A

HEAT UP SWITCH

ZD30DDTi

EC-266

Diagnostic Procedure

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

E

GO TO 2.

No

E

GO TO 3.

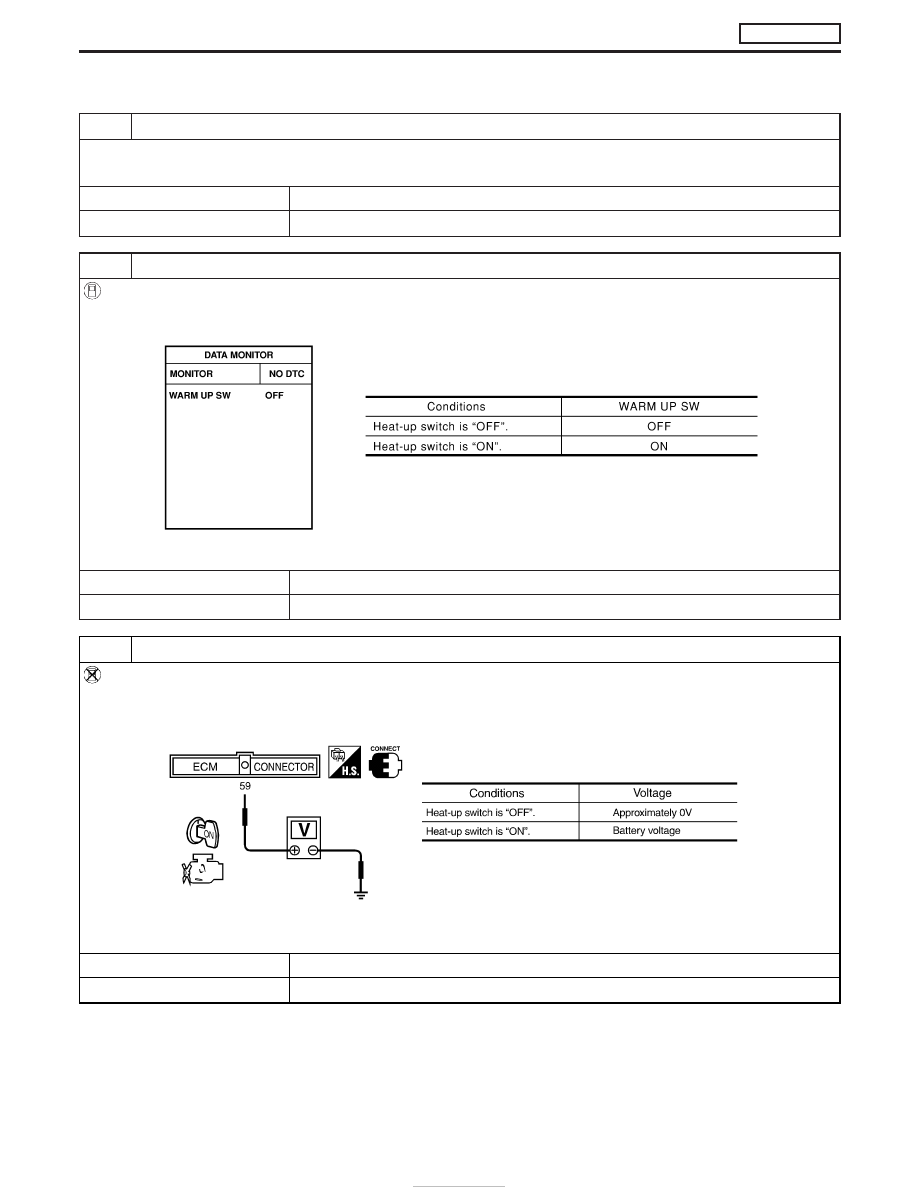

2

CHECK OVERALL FUNCTION-I

With CONSULT-II

1. Turn ignition switch “ON”.
2. Check “WARM UP SW” in “DATA MONITOR” mode with CONSULT-II under the following conditions.

SEF302Z

OK or NG

OK

E

GO TO 4.

NG

E

GO TO 5.

3

CHECK OVERALL FUNCTION-I

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 59 and ground under the following conditions.

SEF303Z

OK or NG

OK

E

GO TO 4.

NG

E

GO TO 5.

HEAT UP SWITCH

ZD30DDTi

EC-267

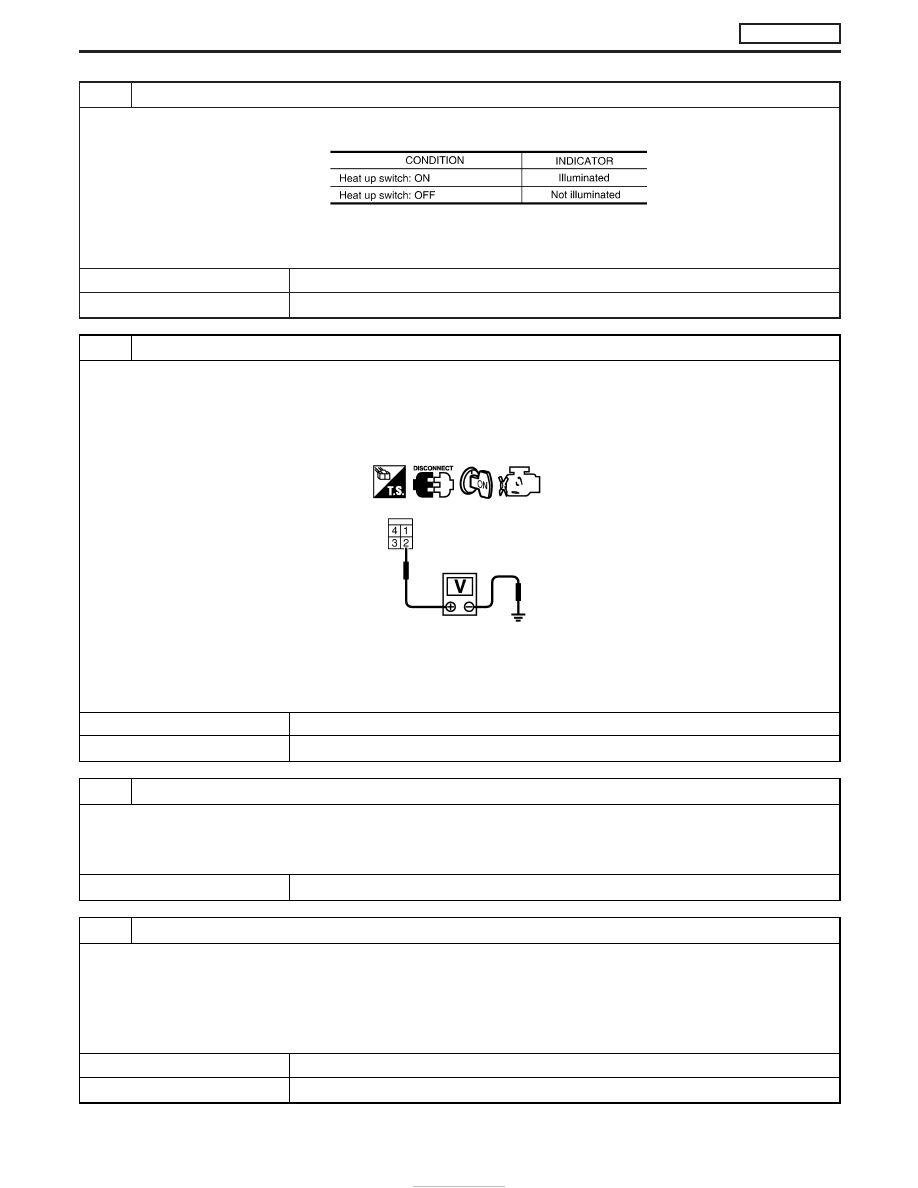

4

CHECK OVERALL FUNCTION-II

Check heat up switch indicator in the heat up switch under the following conditions.

MTBL1846

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 9.

5

CHECK HEAT UP SWITCH POWER SUPPLY CIRCUIT

1. Turn heat up switch “OFF”.
2. Turn ignition switch “OFF”.
3. Disconnect heat up switch harness connector.
4. Turn ignition switch “ON”.
5. Check voltage between heat up switch terminal 2 and ground with CONSULT-II or tester.

MEC983D

Voltage: Battery voltage

OK or NG

OK

E

GO TO 7.

NG

E

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Fuse block (J/B) connector F48

I

10A fuse

I

Harness for open or short between heat up switch and fuse

E

Repair open circuit or short to ground or short to power in harness or connectors.

7

CHECK HEAT UP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminal 59 and heat up switch terminal 1. Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 7.

NG

E

Repair open circuit or short to ground or short to power in harness or connectors.

HEAT UP SWITCH

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-268

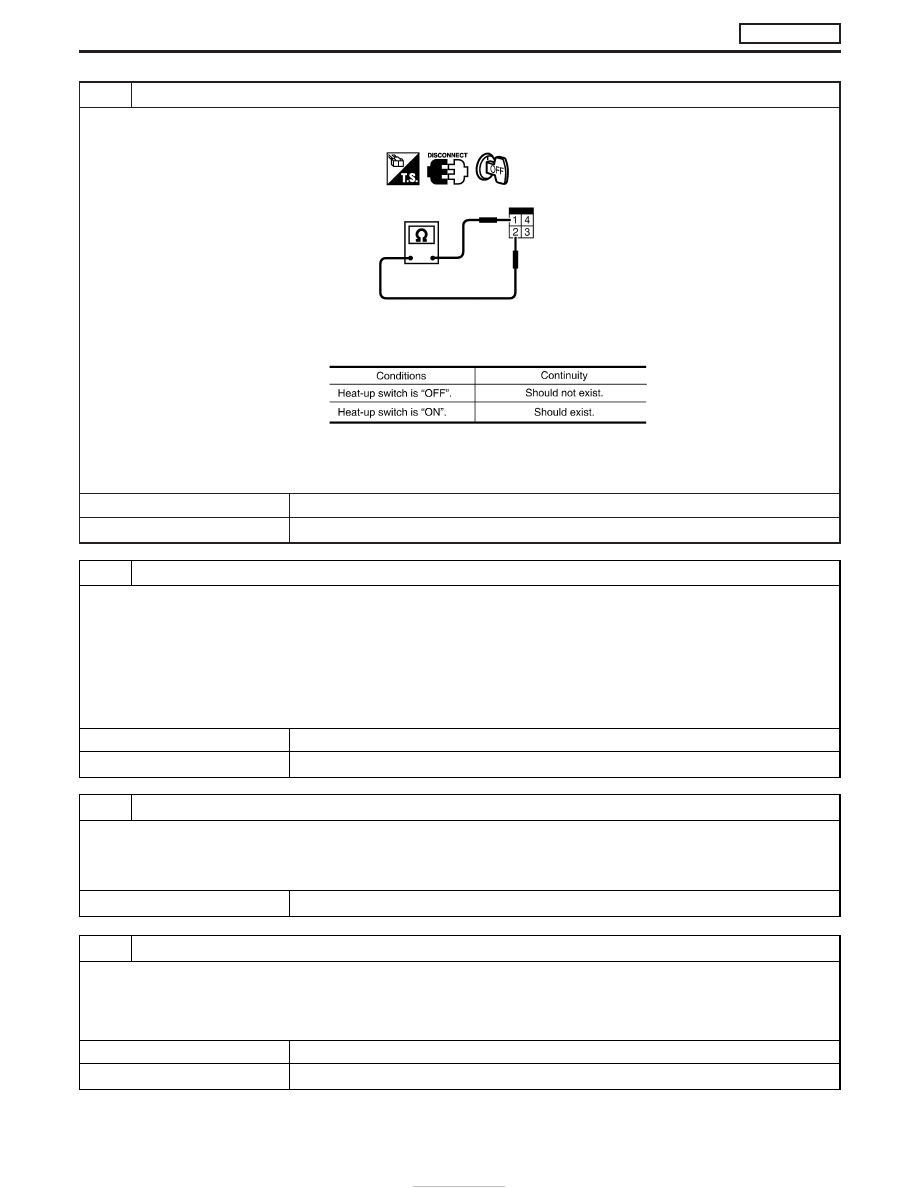

8

CHECK HEAT UP SWITCH

Check continuity between heat up switch terminals 1 and 2 under the following conditions.

MEC984D

MTBL1321

OK or NG

OK

E

GO TO 12.

NG

E

Replace heat up switch.

9

CHECK HEAT UP SWITCH INDICATOR CIRCUIT FOR OPEN AND SHORT

1. Turn heat up switch “OFF”.
2. Turn ignition switch “OFF”.
3. Disconnect heat up switch harness connector.
4. Check harness continuity between heat up switch terminals 1 and 4, heat up switch terminal 3 and body ground. Refer to Wir-

ing Diagram.
Continuity should exist.

5. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 11.

NG

E

GO TO 10.

10

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F108, E225

I

Harness for open and short between heat up switch and heat up switch

I

Harness for open and short between heat up switch and body ground

E

Repair open circuit or short to ground or short to power in harness or connectors.

11

CHECK HEAT UP SWITCH INDICATOR

Check continuity between heat up switch terminals 3 and 4.
Refer to Wiring Diagram.
Continuity should exist.

OK or NG

OK

E

GO TO 12.

NG

E

Replace heat up switch.

HEAT UP SWITCH

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-269
