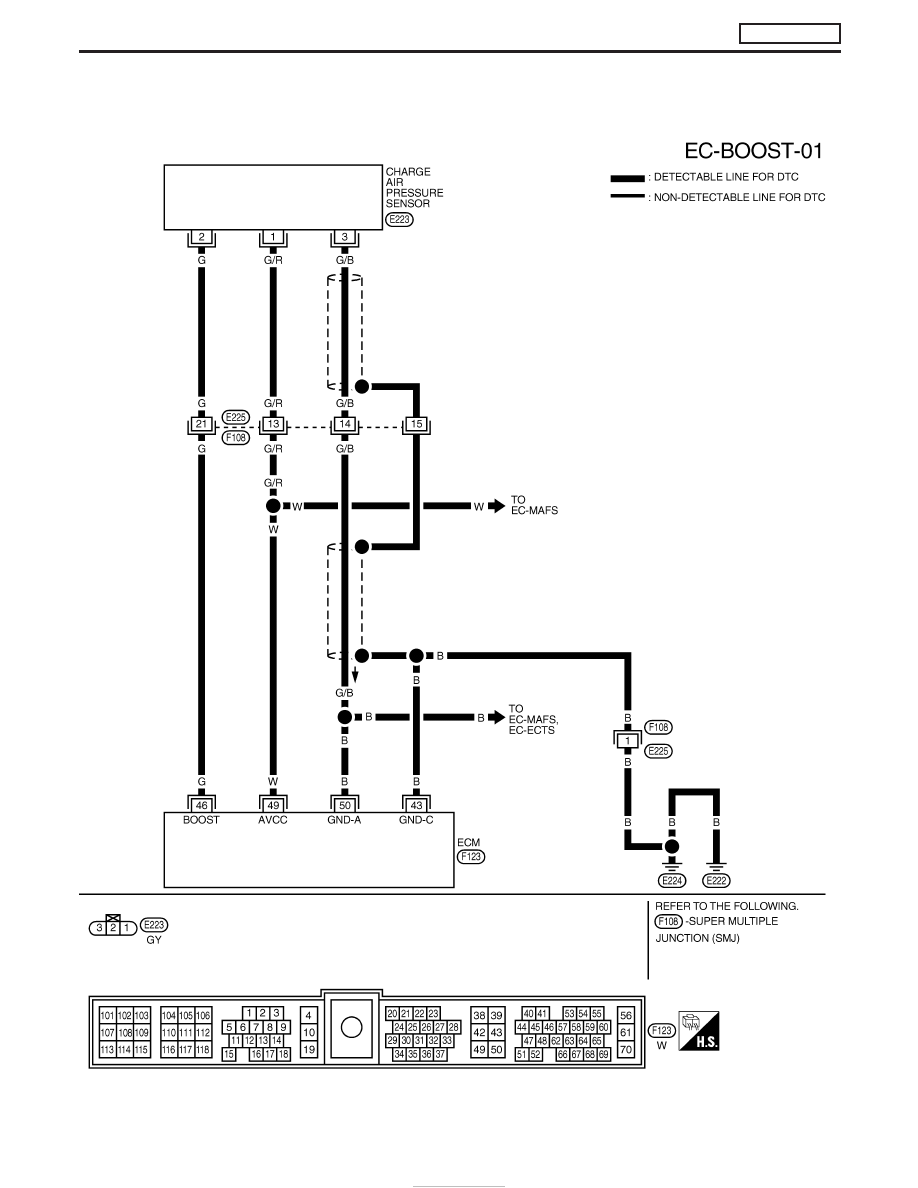

Wiring Diagram

LHD MODELS

YEC191A

DTC 0905 TURBO PRESSURE

ZD30DDTi

EC-222

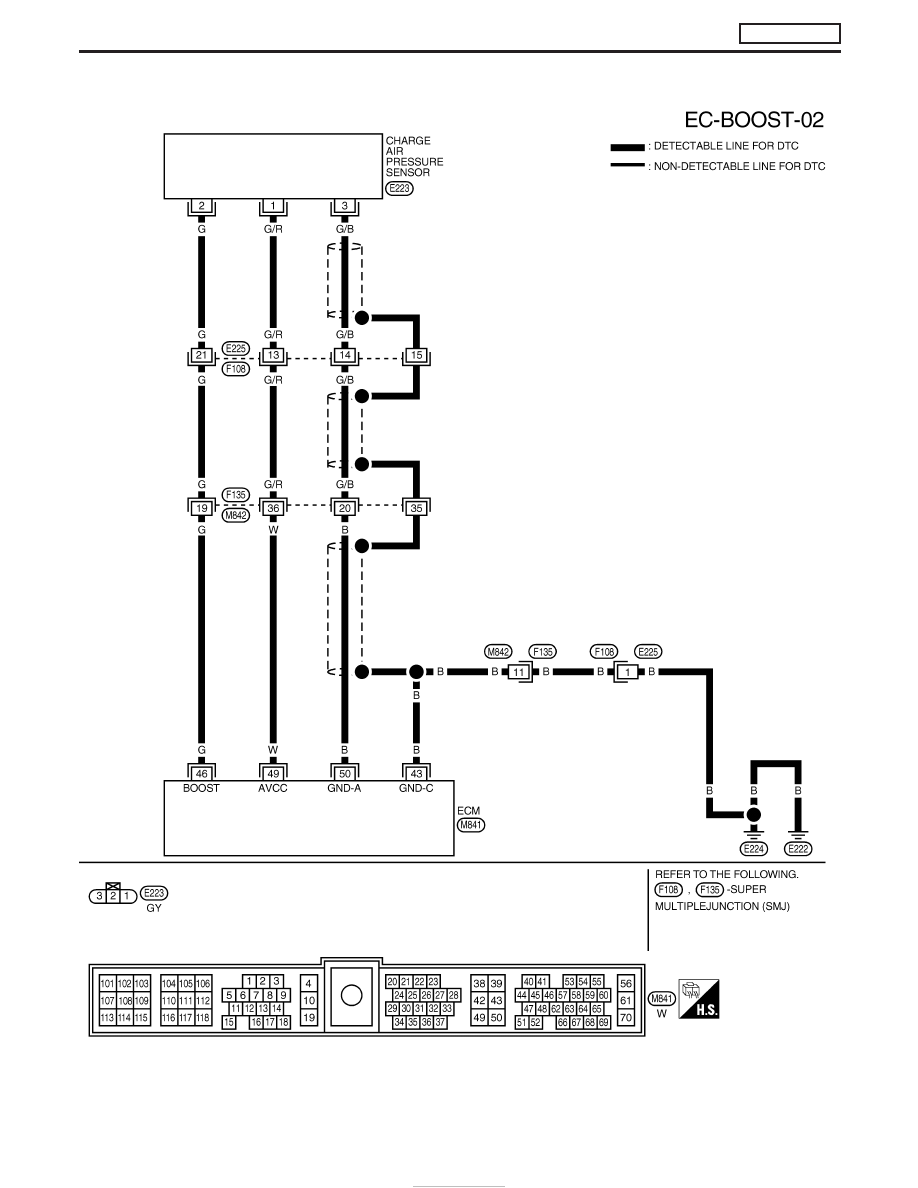

RHD MODELS

YEC192A

DTC 0905 TURBO PRESSURE

ZD30DDTi

Wiring Diagram (Cont’d)

EC-223

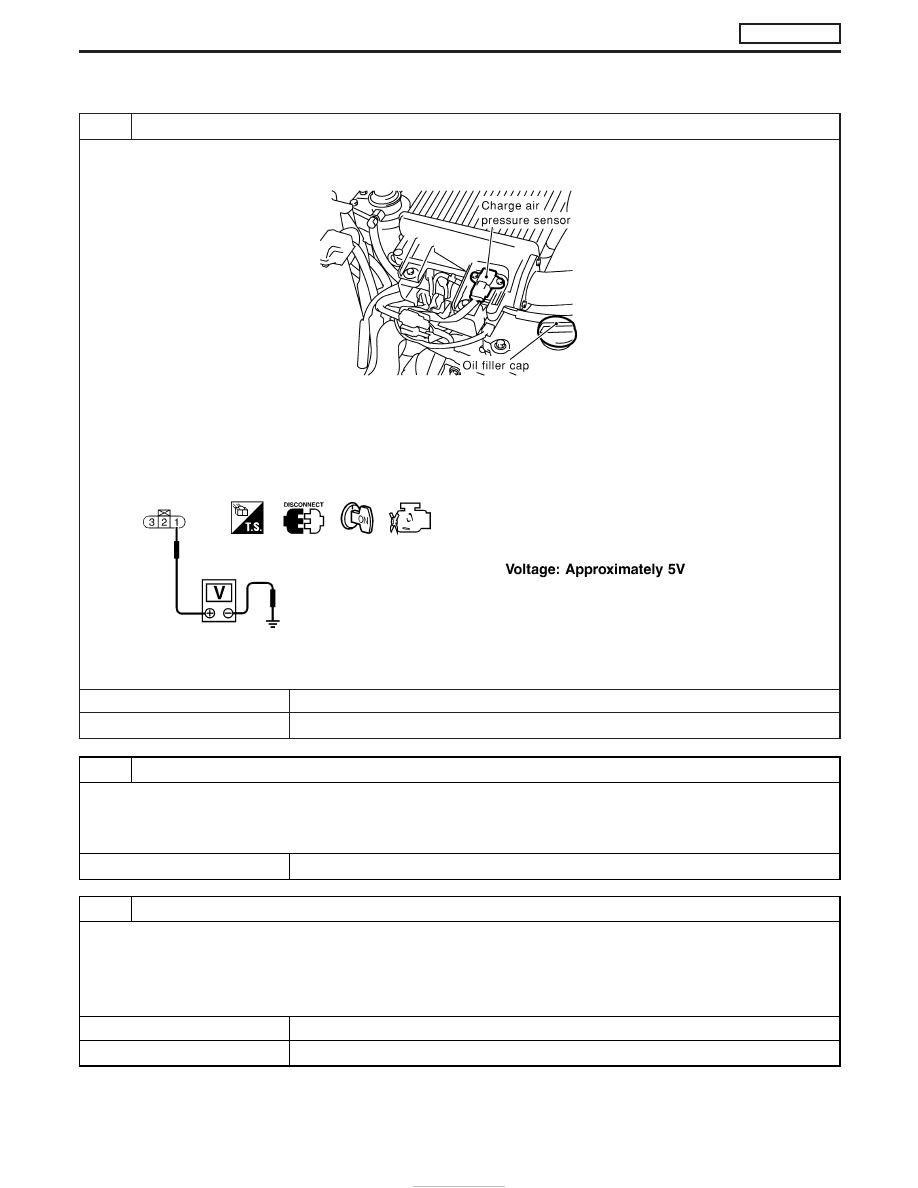

Diagnostic Procedure

1

CHECK CHARGE AIR PRESSURE SENSOR POWER SUPPLY CIRCUIT

1. Stop engine.
2. Disconnect charge air pressure sensor harness connector.

SEF283Z

3. Turn ignition switch “ON”.
4. Check voltage between charge air pressure sensor terminal 1 and ground with CONSULT-II or tester.

SEF306Z

OK or NG

OK

E

GO TO 3.

NG

E

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E225, F108

I

Harness connectors F135, M842 (RHD models)

I

Harness for open or short between charge air pressure sensor and ECM

E

Repair open circuit or short to ground or short to power in harness or connectors.

3

CHECK CHARGE AIR PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Check harness continuity between charge air pressure sensor terminal 3 and engine ground. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 5.

NG

E

GO TO 4.

DTC 0905 TURBO PRESSURE

ZD30DDTi

EC-224

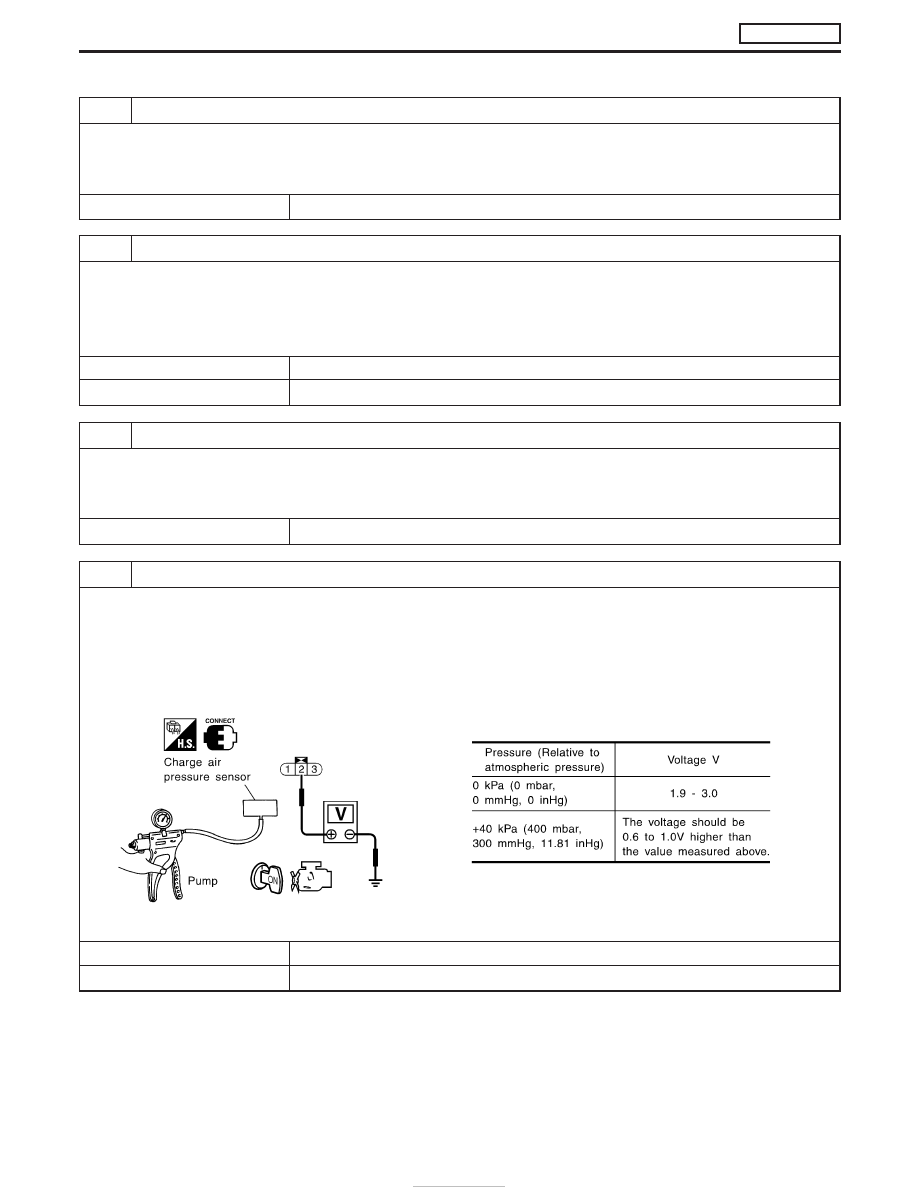

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E225, F108

I

Harness connectors F135, M852 (RHD models)

I

Harness for open or short between ECM and charge air pressure sensor

E

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK CHARGE AIR PRESSURE SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 46 and charge air pressure sensor terminal 2. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 7.

NG

E

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E225, F108

I

Harness connectors F135, M842 (RHD models)

I

Harness for open or short between charge air pressure sensor and ECM

E

Repair open circuit or short to ground or short to power in harness or connectors.

7

CHECK CHARGE AIR PRESSURE SENSOR

1. Remove charge air pressure sensor with its harness connector connected.
2. Turn ignition switch “ON”.
3. Use pump to apply pressure to charge air pressure sensor as shown in the figure.

CAUTION:

I

Always calibrate the pressure pump gauge when using it.

I

Inspection should be done at room temperature [10 - 30°C (50 - 86°F)].

4. Check the output voltage between charge air pressure sensor terminal 2 and engine ground.

SEF449Z

OK or NG

OK

E

GO TO 8.

NG

E

Replace charge air pressure sensor.

DTC 0905 TURBO PRESSURE

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-225
