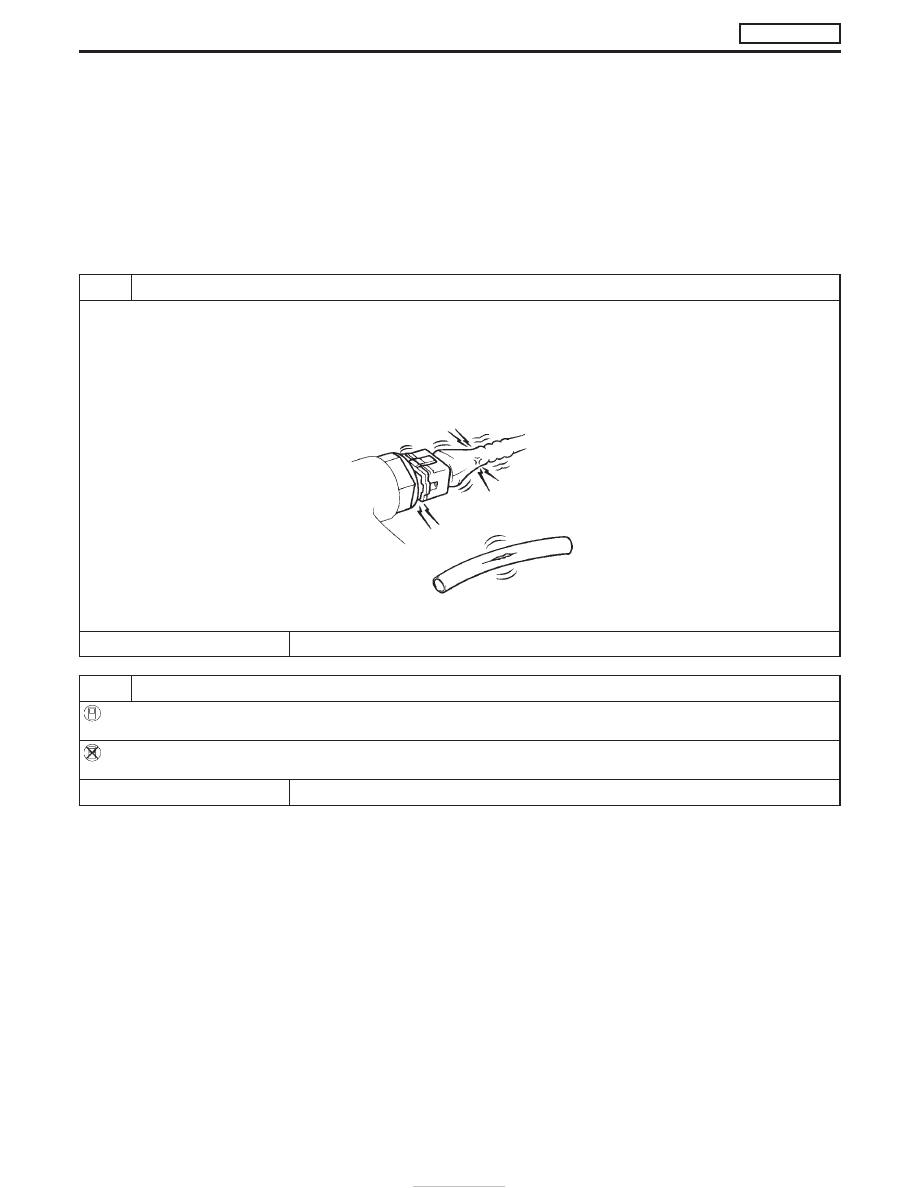

Basic Inspection

Precaution:
Perform Basic Inspection without electrical or mechanical
loads applied;

I

Shift lever is in neutral position,

I

Heat up switch is OFF,

I

Headlamp switch is OFF,

I

Air conditioner switch is OFF,

I

Rear defogger switch is OFF,

I

Steering wheel is in the straight-ahead position, etc.

1

INSPECTION START

1. Check service records for any recent repairs that may indicate a related problem.
2. Check the current need for scheduled maintenance, especially for fuel filter and air cleaner filter. Refer to MA section.
3. Open engine hood and check the following:

I

Harness connectors for improper connections

I

Vacuum hoses for splits, kinks, or improper connections

I

Wiring for improper connections, pinches, or cuts

SEF142I

4. Start engine and warm it up to the normal operating temperature.

E

GO TO 2.

2

PREPARATION FOR CHECKING IDLE SPEED

With CONSULT-II

Connect CONSULT-II to the data link connector.

Without CONSULT-II

Install diesel tacho tester to the vehicle.

E

GO TO 3.

TROUBLE DIAGNOSIS — BASIC INSPECTION

ZD30DDTi

EC-50

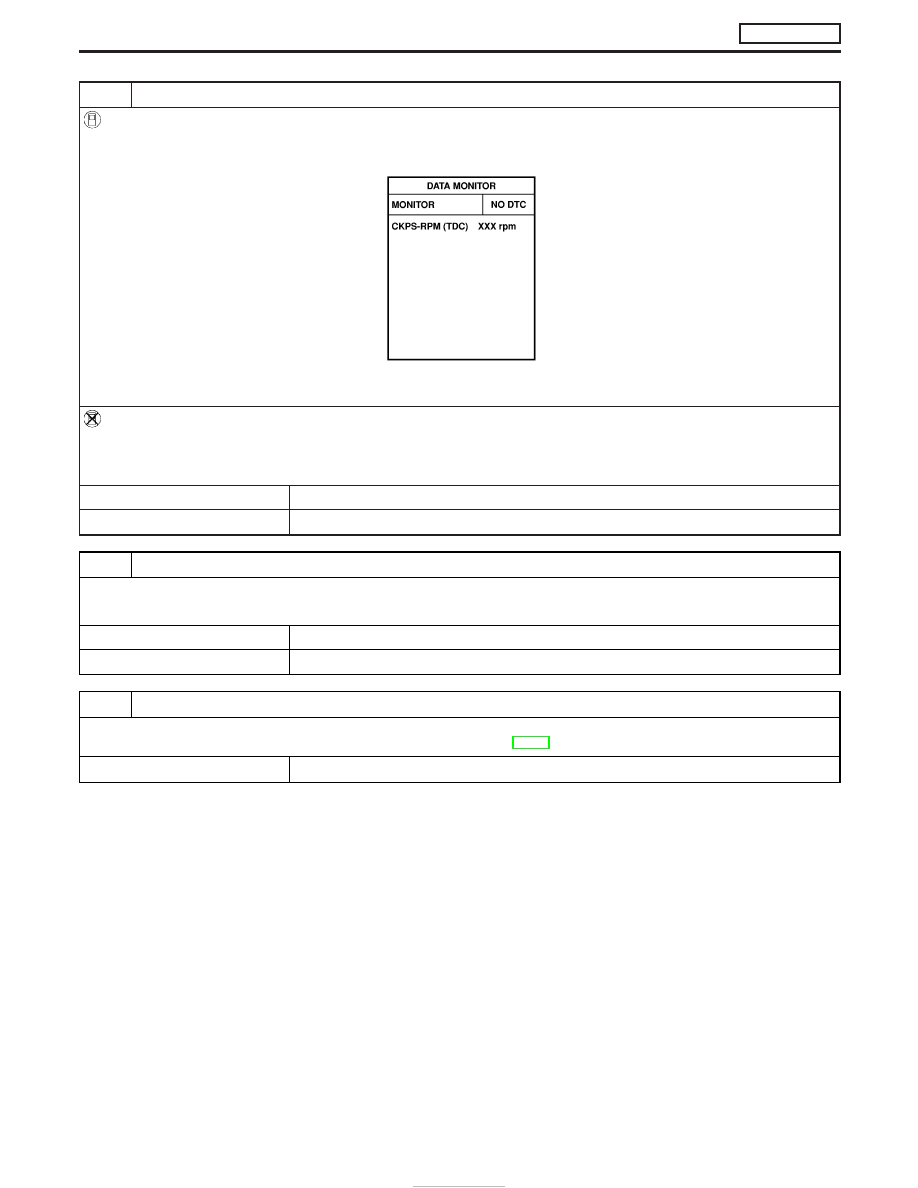

3

CHECK IDLE SPEED

With CONSULT-II

1. Select “CKPS

⋅

RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

2. Read idle speed.

SEF817Y

750±25 rpm

Without CONSULT-II

Check idle speed.

750±25 rpm

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 4.

4

CHECK FOR INTAKE AIR LEAK

Listen for an intake air leak after the mass air flow sensor.

OK or NG

OK

E

GO TO 5.

NG

E

Repair or replace.

5

BLEED AIR FROM FUEL SYSTEM

1. Stop engine.
2. Using priming pump, bleed air from fuel system. Refer to “Air Bleeding”, EC-32.

E

GO TO 6.

TROUBLE DIAGNOSIS — BASIC INSPECTION

ZD30DDTi

Basic Inspection (Cont’d)

EC-51

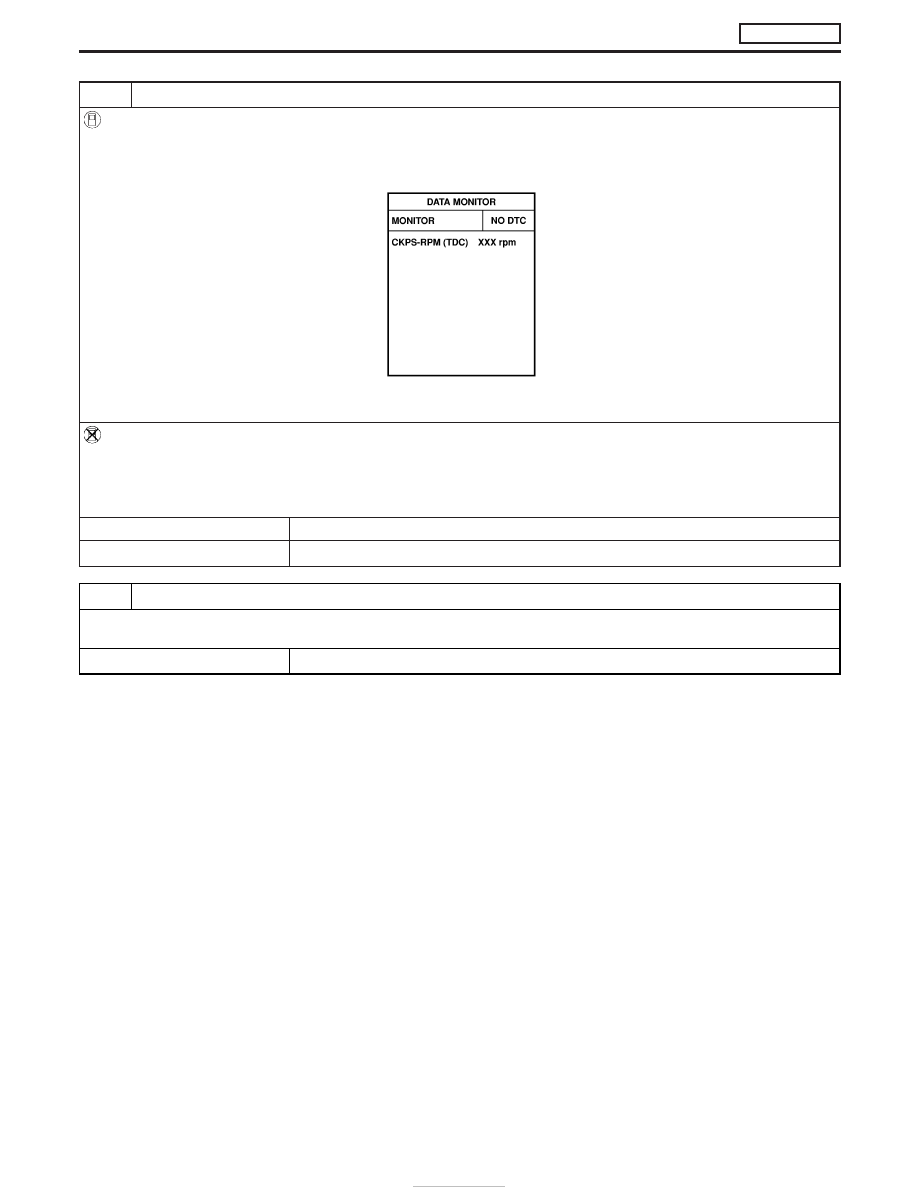

6

CHECK IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and let it idle.
2. Select “CKPS

⋅

RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

3. Read idle speed.

SEF817Y

750±25 rpm

Without CONSULT-II

1. Start engine and let it idle.
2. Check idle speed.

750±25 rpm

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 7.

7

DRAIN WATER FROM FUEL FILTER

Drain water from fuel filter. Refer to MA section (“Checking and Replacing Fuel Filter and Draining Water”, “ENGINE MAINTE-
NANCE”).

E

GO TO 8.

TROUBLE DIAGNOSIS — BASIC INSPECTION

ZD30DDTi

Basic Inspection (Cont’d)

EC-52

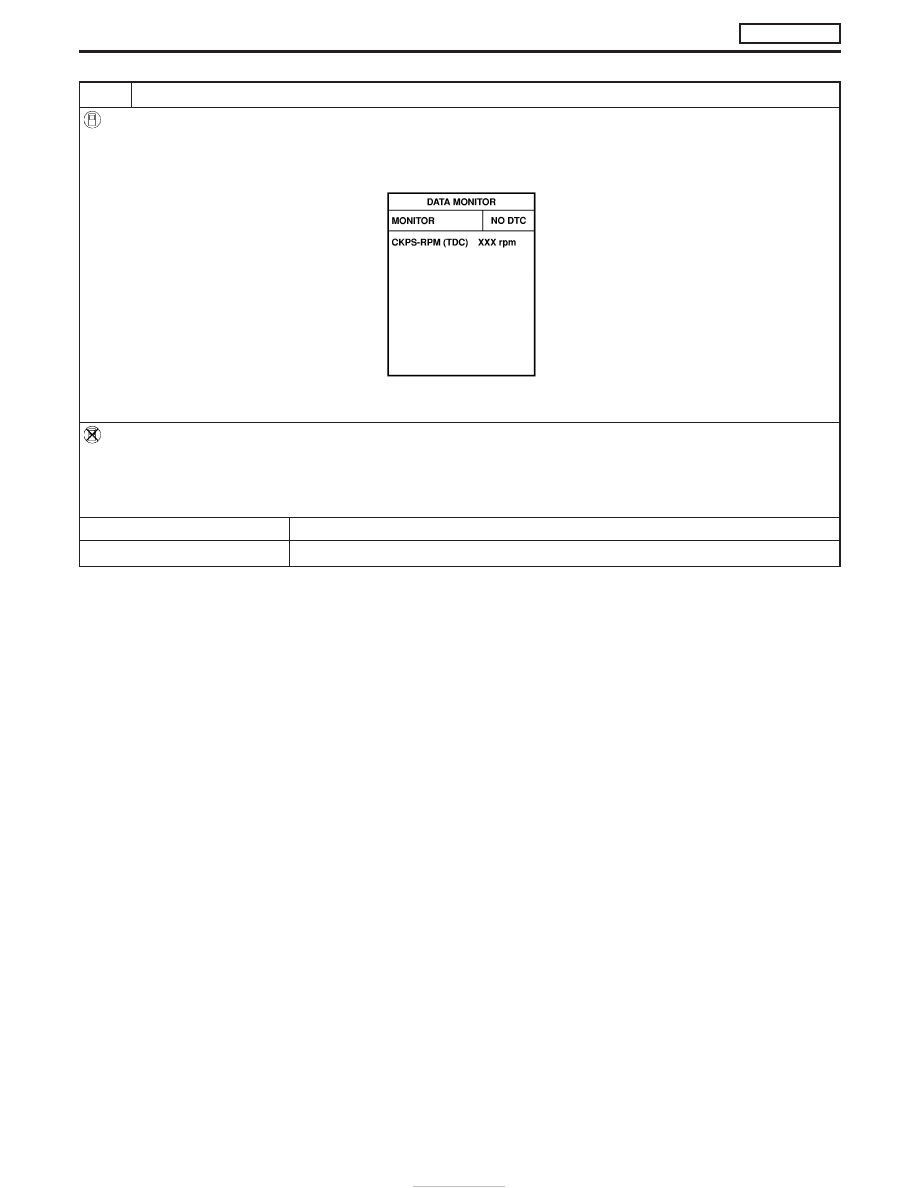

8

CHECK IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and let it idle.
2. Select “CKPS

⋅

RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

3. Read idle speed.

SEF817Y

750±25 rpm

Without CONSULT-II

1. Start engine and let it idle.
2. Check idle speed.

750±25 rpm

OK or NG

OK

E

INSPECTION END

NG

E

GO TO 9.

TROUBLE DIAGNOSIS — BASIC INSPECTION

ZD30DDTi

Basic Inspection (Cont’d)

EC-53
