Installation

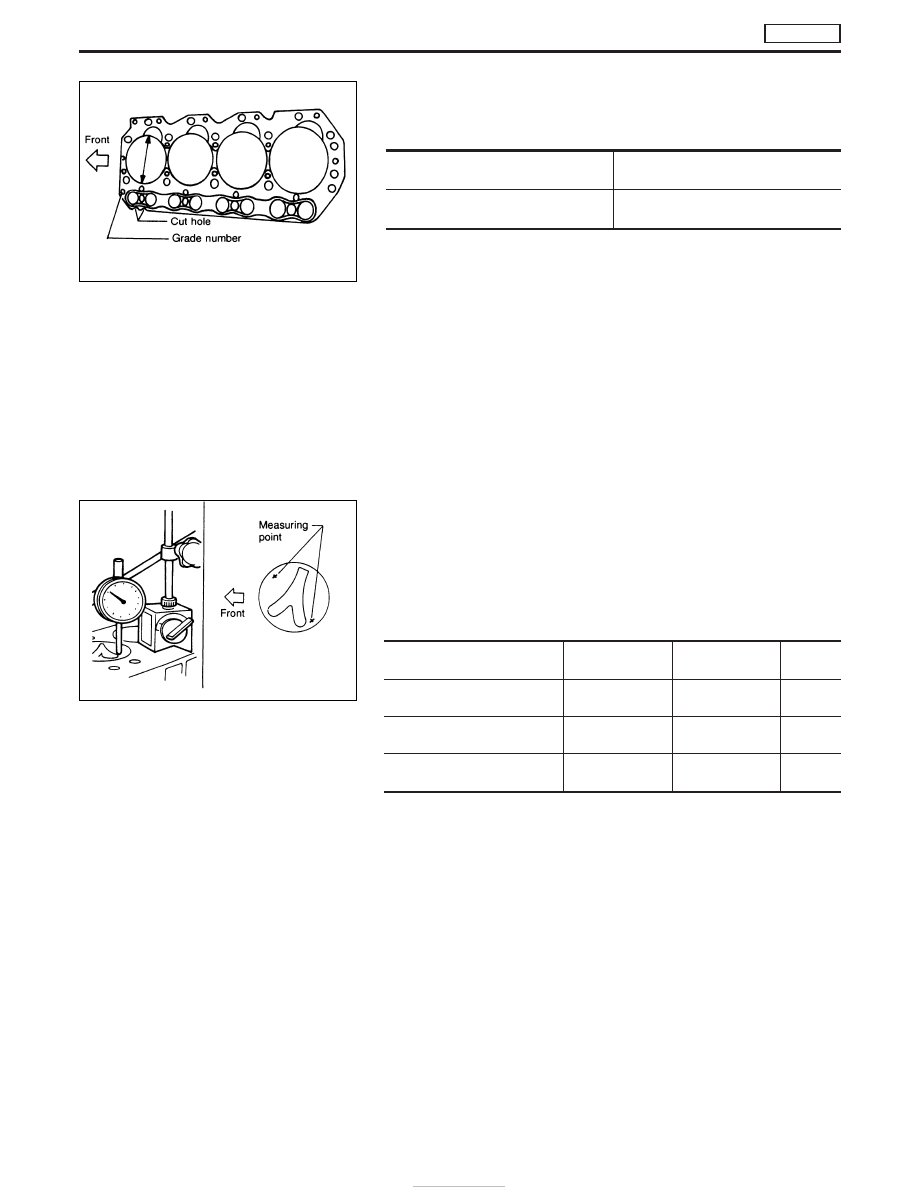

1. Install cylinder head gasket.

I

Identification of cylinder head gaskets

Identification cut hole

(on cylinder head gasket)

Inner diameter “d”

mm (in)

—

97 + 0.3

(3.82 + 0.012)

a. When replacing only cylinder head gasket, install same

grade gasket as the one formerly used.

b. When replacing or repairing cylinder block, cylinder head,

piston, connecting rod and crankshaft, select gasket as
follows:

(1) Measure piston projection.

I

Set each piston at its Top Dead Center. With piston held in that
position, measure its projections at two points.

I

Calculate the average value of the two measurements.

I

Determine the amount of projection of the other three pistons.

(2) Select suitable cylinder head gasket which conforms to the

largest amount of projection of the four pistons.

Unit: mm (in)

Average value piston

projections

Gasket thickness

Gasket grade

number

Part

no.

Less than 0.368 (0.0145)

1.20±0.05

(0.047±0.002)

2

11044

0W800

0.368 - 0.418 (0.0145 - 0.0165)

1.25±0.05

(0.049±0.002)

3

11044

0W801

More than 0.418 (0.0165)

1.30±0.05

(0.051±0.002)

4

11044

0W802

Make sure that No. 1 piston is at TDC on its compression
stroke.

NEM162

EEM104

CYLINDER HEAD

TD27Ti

EM-114

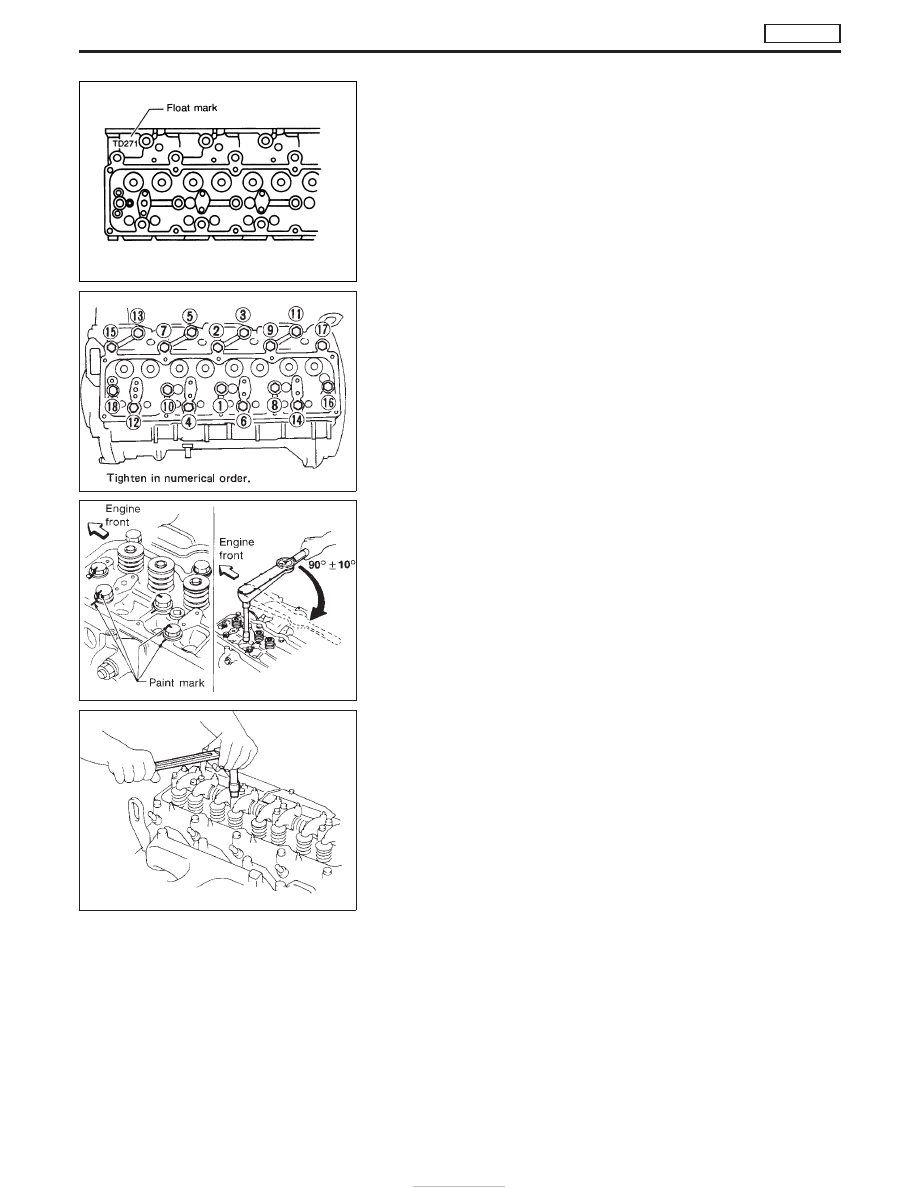

2. Install cylinder head.

I

Cylinder head identification mark

3. Apply oil to threaded portion and seat surface of bolts and

tighten cylinder head bolts using Tool.

CAUTION:

I

Tightening procedure

1st:

Tighten bolts to 39 - 44 N

⋅

m

(4.0 - 4.5 kg-m, 29 - 33 ft-lb)

2nd: Tighten bolts to 54 - 59 N

⋅

m

(5.5 - 6.0 kg-m, 40 - 43 ft-lb)

3rd:

(1) Mark exhaust side of cylinder head and cylin-

der head bolts with paint as shown.

(2) Turn all bolts 90 ± 10 degrees clockwise.
(3) Check that paint mark of each bolt is facing

the front of the vehicle.

4. Apply engine oil and install push rods.
5. Install rocker shaft assembly.

Adjust intake and exhaust valve clearance carefully.
Refer to MA section in order to accomplish valve adjustment.

NEM179

SEM641B

SEM580C

SEM642B

CYLINDER HEAD

TD27Ti

Installation (Cont’d)

EM-115

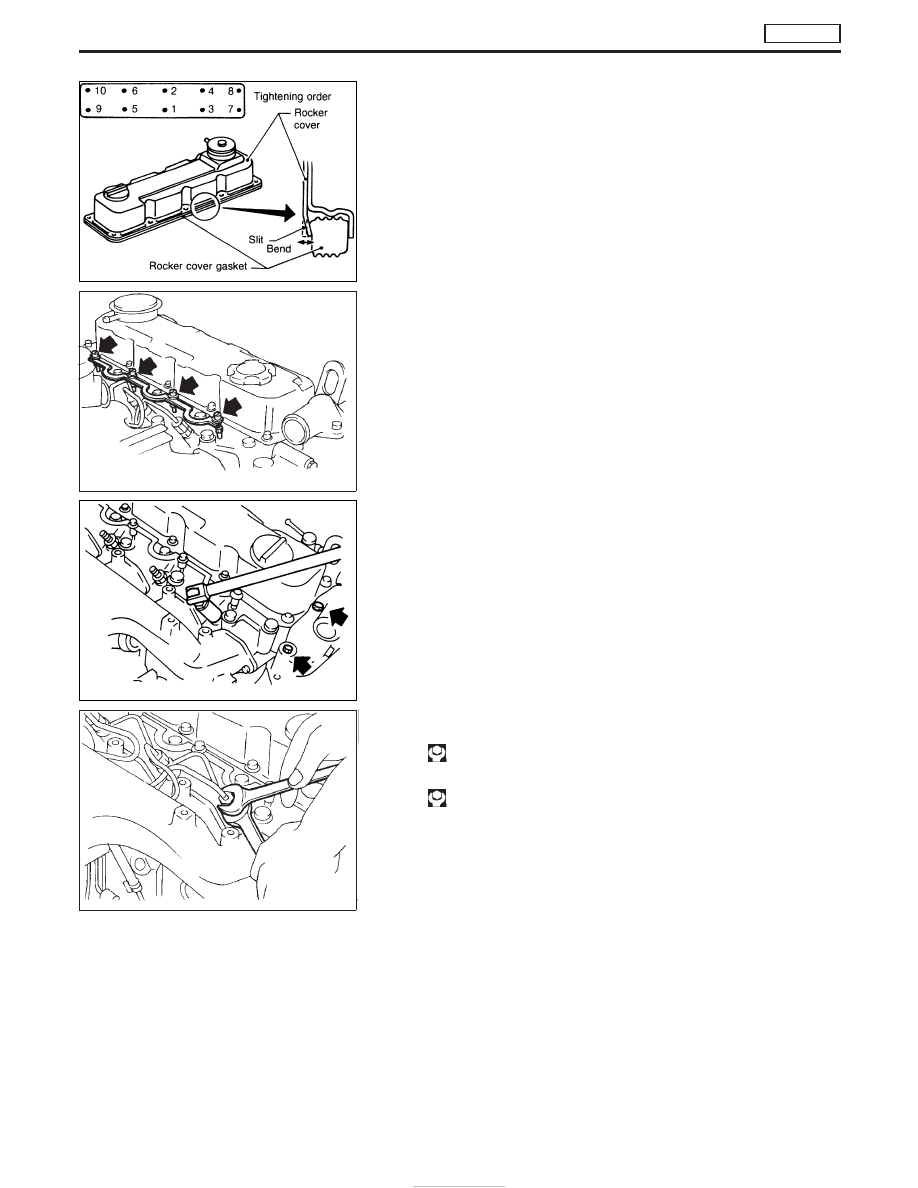

6. Install rocker cover.

I

Be sure to tighten bolts in the order shown in the illustration.

I

When replacing rocker cover gasket, bend slit of rocker cover
baffle plate a little to hold the gasket. Do not twist gasket.

7. Install glow plugs and glow plate.

8. Install new top nozzle gasket and injection nozzle.
9. Install thermostat housing bolts shown at left.

10. Install spill tube and injection tube.

Spill tube nut:

: 39 - 49 N

⋅

m (4.0 - 5.0 kg-m, 29 - 36 ft-lb)

Injection tubes:

: 20 - 25 N

⋅

m (2.0 - 2.5 kg-m, 14 - 18 ft-lb)

11. Connect thermostat housing water inlet hose and radiator hose.
12. Install all removed parts in reverse order of removal.
13. After assembling all disassembled parts, fill radiator and engine

with new coolant up to filler opening.
Refer to MA section.

NEM163

SEM618B

EEM103

SEM621B

CYLINDER HEAD

TD27Ti

Installation (Cont’d)

EM-116

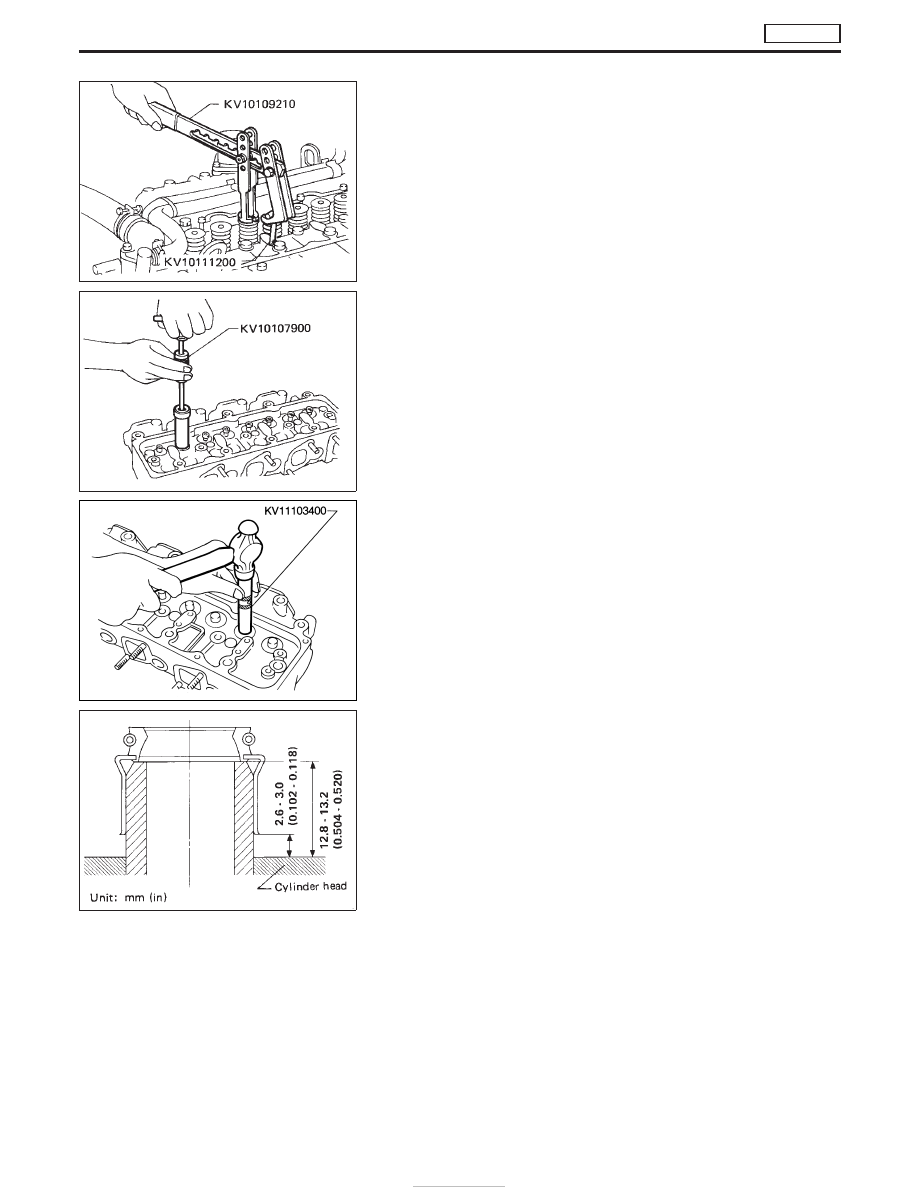

VALVE STEM OIL SEAL

1. Remove rocker cover.
2. Remove rocker shaft assembly.
3. Remove valve spring.
Piston concerned should be set at TDC to prevent valve from
falling.

4. Remove valve oil seals.

5. Apply engine oil to valve oil seal and install it in place.

SEM645B

SEM626B

SEM646B

SEM223B

OIL SEAL REPLACEMENT

TD27Ti
