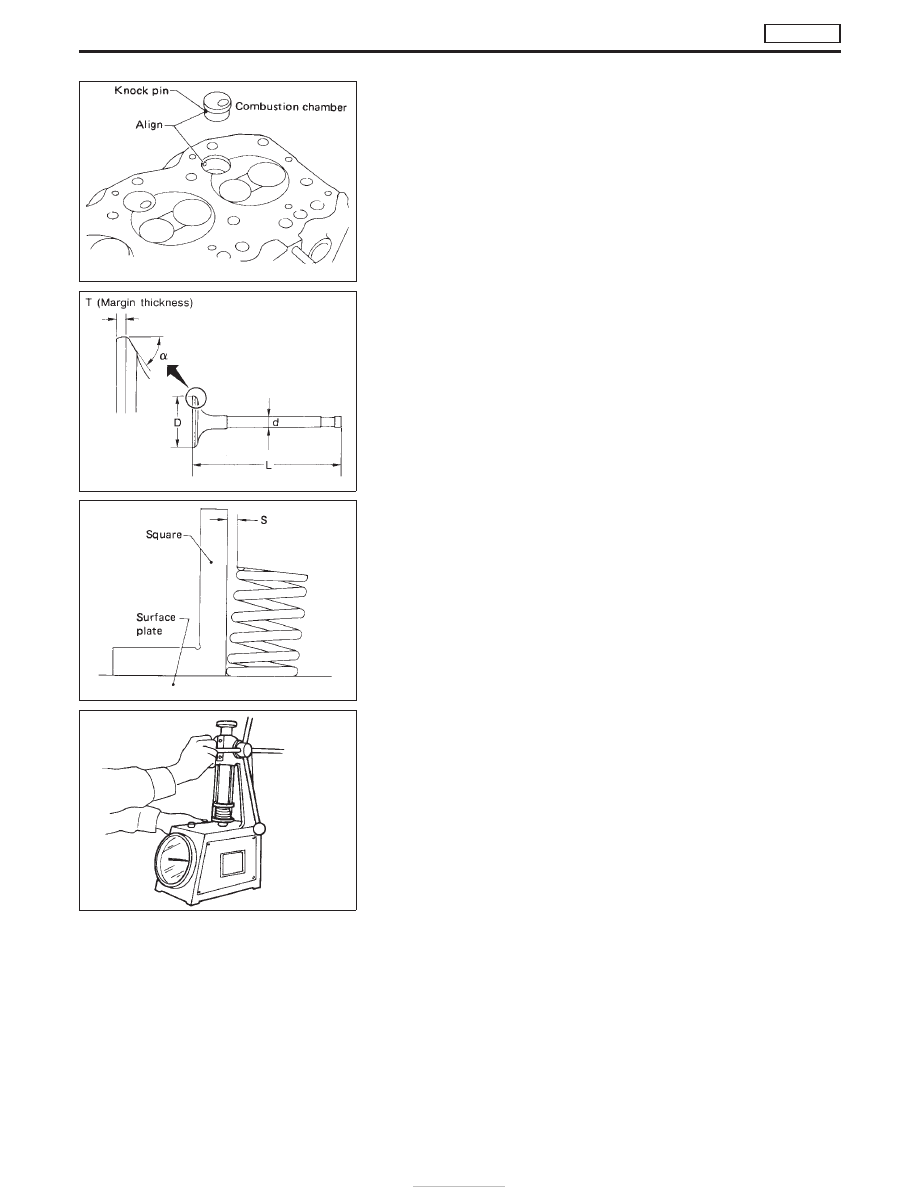

(2) Align combustion chamber knock pin with cylinder head notch,

and drive in combustion chamber with a soft hammer.

3. Check amount of protrusion of combustion chamber.

Protrusion:

Standard

Less than 0.10 mm (0.0039 in)

VALVE DIMENSIONS

Check dimensions in each valve. For dimensions, refer to SDS.
When valve head has been worn down to 0.5 mm (0.020 in) in
margin thickness, replace the valve.
Grinding allowance for valve stem tip is 0.2 mm (0.008 in) or
less.

VALVE SPRING SQUARENESS

Out-of-square “S”:

Less than 2.0 mm (0.079 in)

VALVE SPRING PRESSURE

Refer to SDS.

SEM634B

SEM188A

SEM635B

EM113

CYLINDER HEAD

TD27Ti

Inspection (Cont’d)

EM-110

VALVE LIFTER AND PUSH ROD

Valve lifter

1. Check valve lifters for excessive wear on the surfaces.
2. Replace with new ones if worn beyond repair.
a. Valve lifter end should be smooth.
b. Valve lifter to lifter hole clearance:

Standard

0.030 - 0.073 mm (0.0012 - 0.0029 in)

Limit

Less than 0.20 mm (0.0079 in)

Valve lifter outer diameter “A”:

Standard

25.960 - 25.970 mm (1.0220 - 1.0224 in)

Cylinder block valve lifter hole diameter “B”:

Standard

26.000 - 26.033 mm (1.0236 - 1.0249 in)

Push rod

1. Inspect push rod for excessive wear on the surfaces.
2. Replace if worn or damaged beyond repair.
3. Check push rod for bend using a dial gauge.

Maximum allowable bend
(Total indicator reading):

Less than 0.5 mm (0.020 in)

ROCKER SHAFT AND ROCKER ARM

1. Check valve rockers, brackets and rocker shafts for scoring,

wear or distortion. Replace if necessary.

SEM636B

CYLINDER HEAD

TD27Ti

Inspection (Cont’d)

EM-111

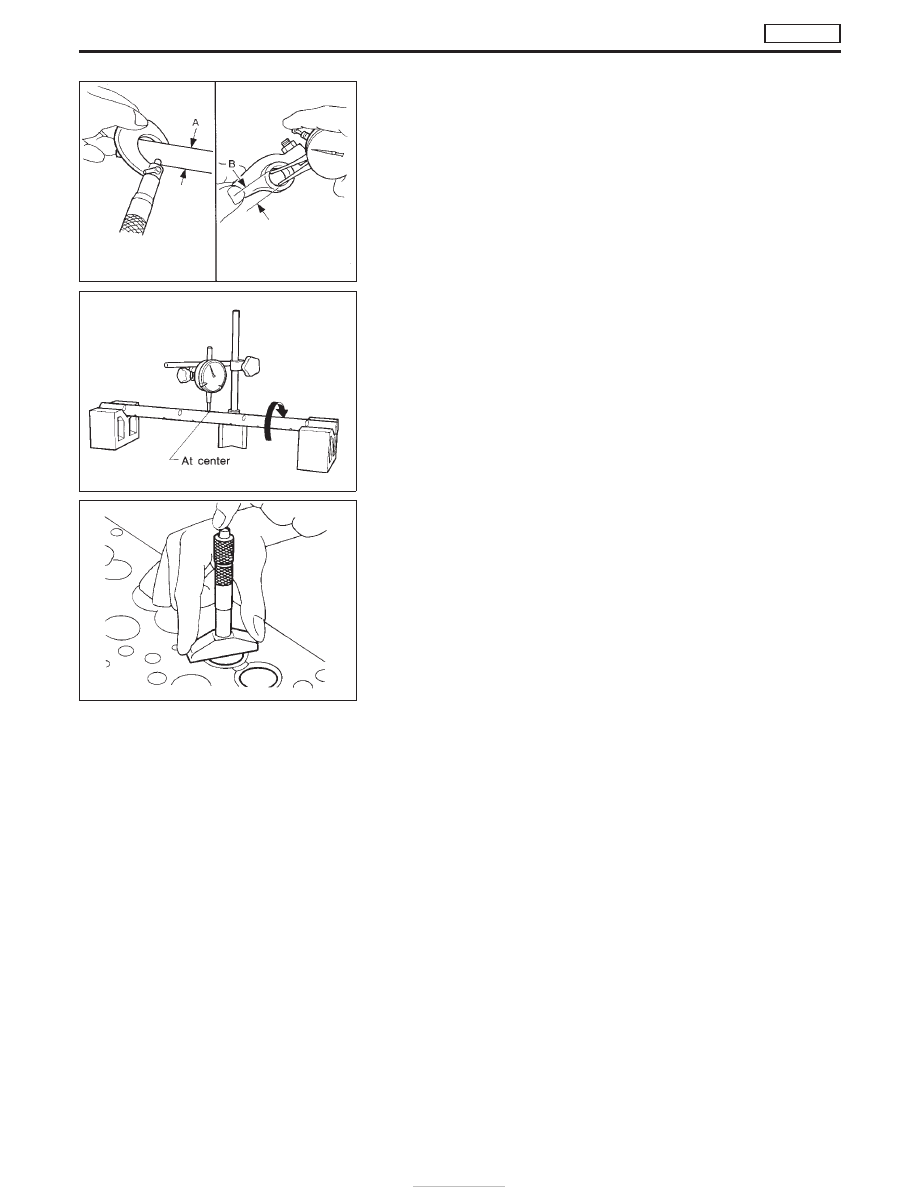

2. Check clearance between valve rockers and rocker shaft. If

specified clearance is exceeded, replace affected valve rockers
or shaft.

Specified clearance:

Limit

Less than 0.15 mm (0.0059 in)

Rocker shaft outer diameter “A”:

Standard

19.979 - 20.000 mm (0.7866 - 0.7874 in)

Rocker arm inner diameter “B”:

Standard

20.014 - 20.035 mm (0.7880 - 0.7888 in)

3. Check rocker shaft bend at its center. If bend is greater than

specified limit, replace rocker shaft.

Rocker shaft bend
(Total indicator reading):

Limit

Less than 0.3 mm (0.012 in)

MEASURING CYLINDER HEAD TO VALVE DISTANCE

Measure distance from cylinder head surface to intake and exhaust
valves. If specified distance is exceeded, replace valve(s) or valve
seat(s).

Specified distance:

Standard

Intake

0.8 - 1.2 mm
(0.031 - 0.047 in)

Exhaust

0.8 - 1.2 mm
(0.031 - 0.047 in)

Limit

Less than 1.75 mm (0.0689 in)
for intake and exhaust valves

SEM027

SEM028

SEM026

CYLINDER HEAD

TD27Ti

Inspection (Cont’d)

EM-112

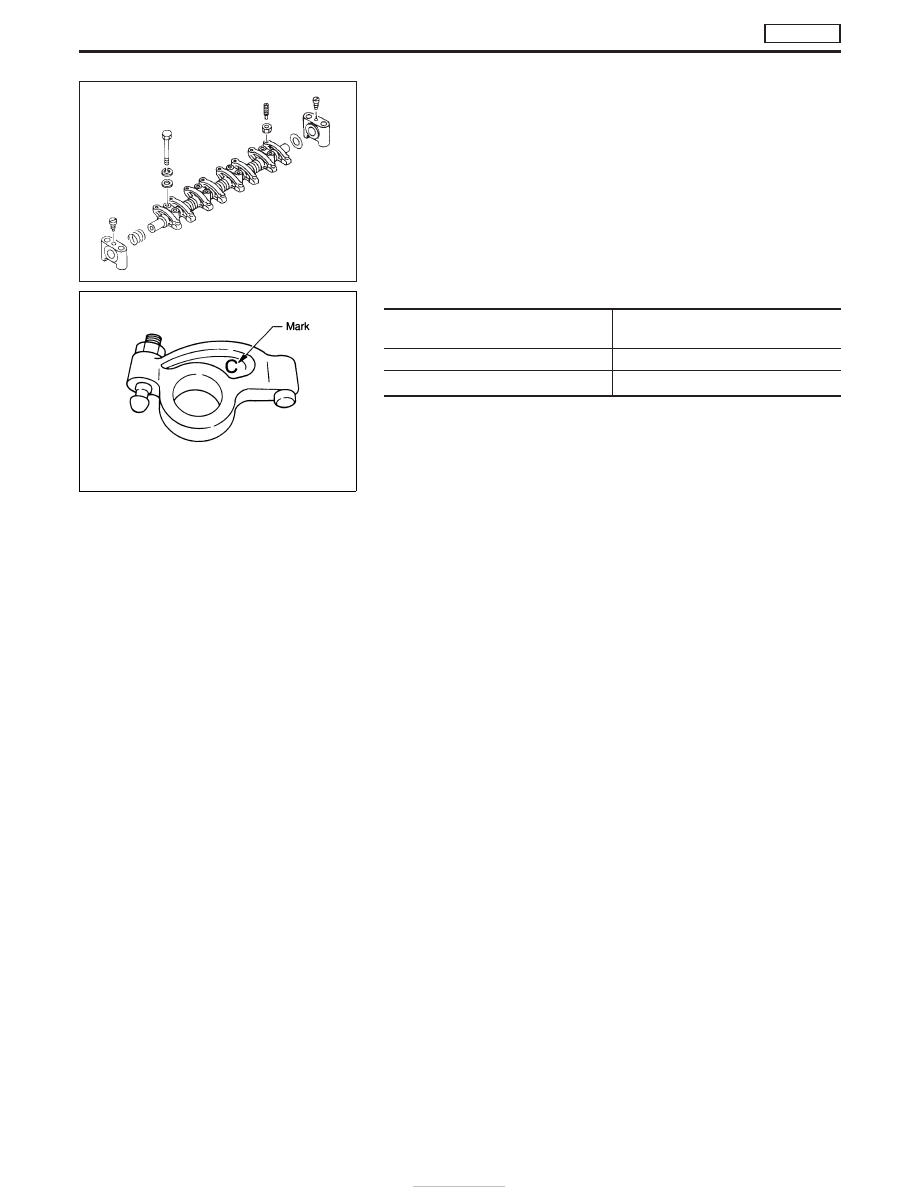

Assembly

1. Assemble rocker shaft component parts.

I

Identification of rocker arms

Identification mark

(on rocker arm)

For use with

B

Intake valve

C

Exhaust valve

2. Install valve component parts.

I

Always use new valve oil seal. Refer to “VALVE STEM OIL
SEAL”.

I

Intake and exhaust valve springs are interchangeable.

3. Assemble all removed parts in reverse order of disassembly.

SEM637B

EEM093

CYLINDER HEAD

TD27Ti
