Miscellaneous Components

Unit: mm (in)

Flywheel runout [TIR]*

Less than 0.15 (0.0059)

Drive plate runout [TIR]*

Less than 0.1 (0.0039)

*: Total indicator reading

BEARING CLEARANCE

Unit: mm (in)

Main bearing clearance

Standard

0.035 - 0.083 (0.0014 - 0.0033)

Connecting rod bearing clearance

Standard

0.035 - 0.077 (0.0014 - 0.0030)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-94

Parts Requiring Angular Tightening

I

Some important engine parts are tightened using an angular-
tightening method rather than a torque setting method.

I

If these parts are tightened using a torque setting method, dis-
persal of the tightening force (axial bolt force) will be two or
three times that of the dispersal produced by using the correct
angular-tightening method.

I

Although the torque setting values (described in this manual)
are equivalent to those used when bolts and nuts are tightened
with an angular-tightening method, they should be used for
reference only.

I

To assure the satisfactory maintenance of the engine, bolts and
nuts must be tightened using an angular-tightening method.

I

Before tightening the bolts and nuts, ensure that the thread and
seating surfaces are clean and then coated with engine oil.

I

The bolts and nuts which require the angular-tightening method
are as follows:
(1) Cylinder head bolts
(2) Connecting rod cap nuts

Liquid Gasket Application Procedure

a. Before applying liquid gasket, use a scraper to remove all

traces of old liquid gasket from mating surface and
grooves, and then completely clean any oil stains from
these portions.

b. Apply a continuous bead of liquid gasket to mating sur-

faces. (Use Genuine Liquid Gasket or equivalent.)

I

Be sure liquid gasket is 3.5 to 4.5 mm (0.138 to 0.177 in)
wide (oil pan).

I

Be sure liquid gasket is 2.0 to 3.0 mm (0.079 to 0.118 in)
wide (in areas except oil pan).

c. Apply liquid gasket to inner surface around hole perimeter.

(Assembly should be done within 5 minutes after coating.)

d. Wait at least 30 minutes before refilling engine oil and

engine coolant.

SEM371C

PRECAUTIONS

TD27Ti

EM-95

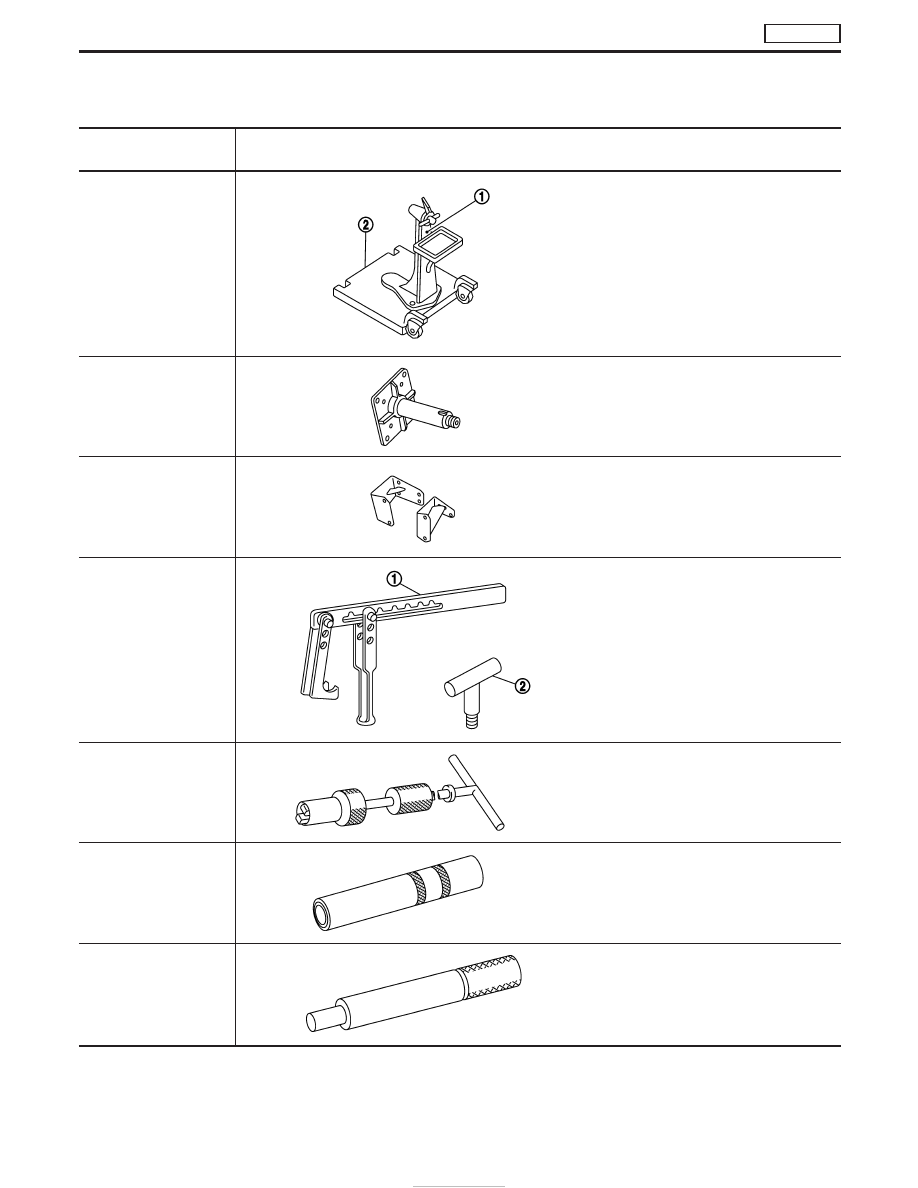

Special Service Tools

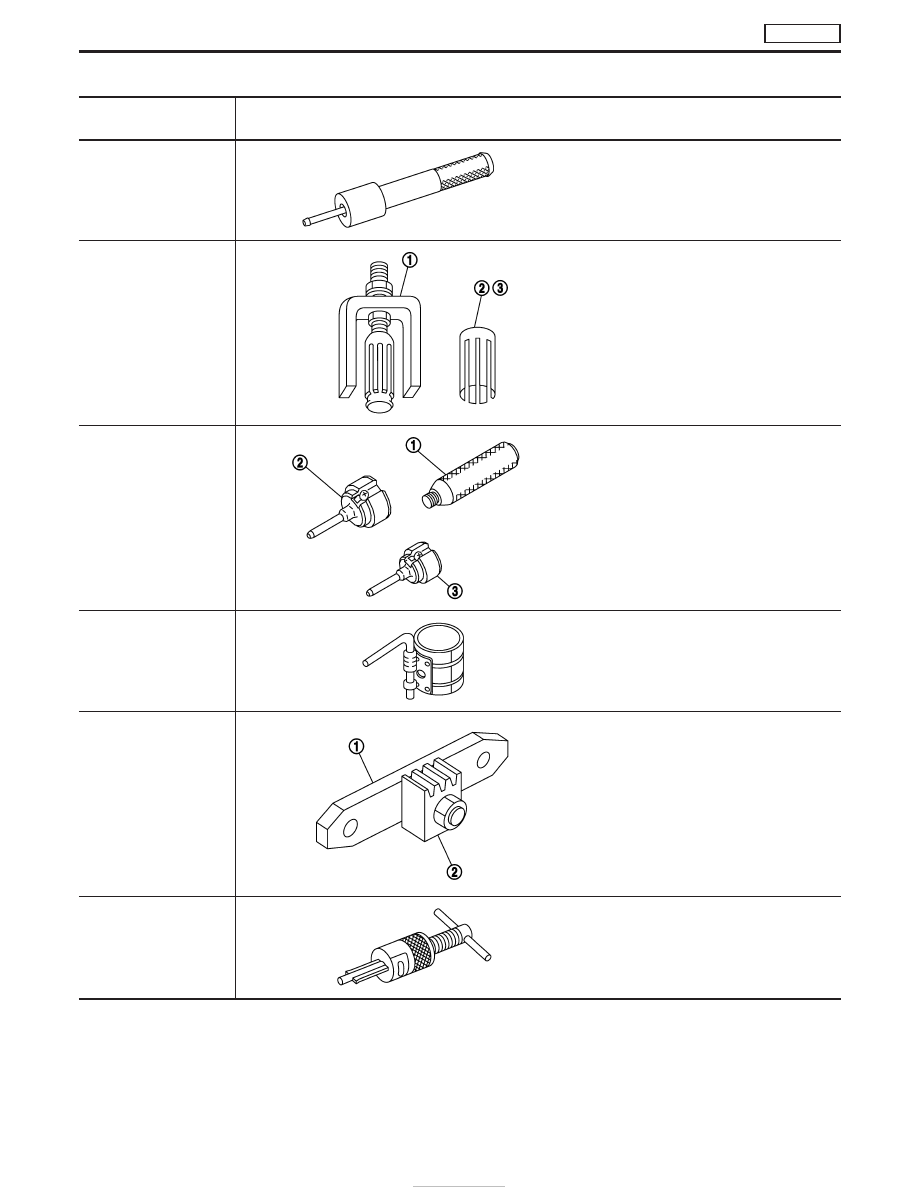

*: Special tool or commercial equivalent

Tool number
Tool name

Description

ST0501S000*
Engine stand assembly

q

1

ST05011000
Engine stand

q

2

ST05012000
Base

Disassembling and assembling

KV10106500*
Engine attachment

KV11103200*
Engine sub-attachment

q

1

KV10109210*
Valve spring
compressor

q

2

KV10111200*
Adapter

Disassembling and assembling valve
components

KV10107900*
Valve oil seal puller

Disassembling valve oil seal

KV11103400
Valve oil seal drift

Installing valve oil seal

ST11033000*
Valve guide drift

Removing valve guide

PREPARATION

TD27Ti

EM-96

*: Special tool or commercial equivalent

Tool number
Tool name

Description

KV11103900*
Valve guide drift

Installing valve guide

q

1

KV11101110
Valve seat remover

q

2

KV11103610
Adapter (Intake)

q

3

KV11103620
Adapter (Exhaust)

Removing valve seat

q

1

ST15243000
Valve seat drift

q

2

KV11103810
Adapter (Intake)

q

3

KV11103820
Adapter (Exhaust)

Installing valve seat

EM03470000*
Piston ring compressor

Installing piston into cylinder

KV111033S0
Engine stopper

q

1

KV11103310
Stopper plate

q

2

KV10105630
Stopper gear

Preventing crankshaft from rotating

ST16610001*
Pilot bushing puller

Removing pilot bushing

PREPARATION

TD27Ti

Special Service Tools (Cont’d)

EM-97
