VALVE SPRING

Free height

mm (in)

55.43 (2.1823)

Pressure

N (kg, lb) at height mm (in)

354 (36.1, 79.6) at 32.3 (1.2717)

Out-of-square

mm (in)

2.4 (0.094)

VALVE LIFTER

Unit: mm (in)

Valve lifter outer diameter

34.455 - 34.465 (1.3565 - 1.3569)

Lifter guide inner diameter

34.495 - 34.515 (1.3581 - 1.3589)

Clearance between lifter and lifter guide

0.030 - 0.060 (0.0012 - 0.0024)

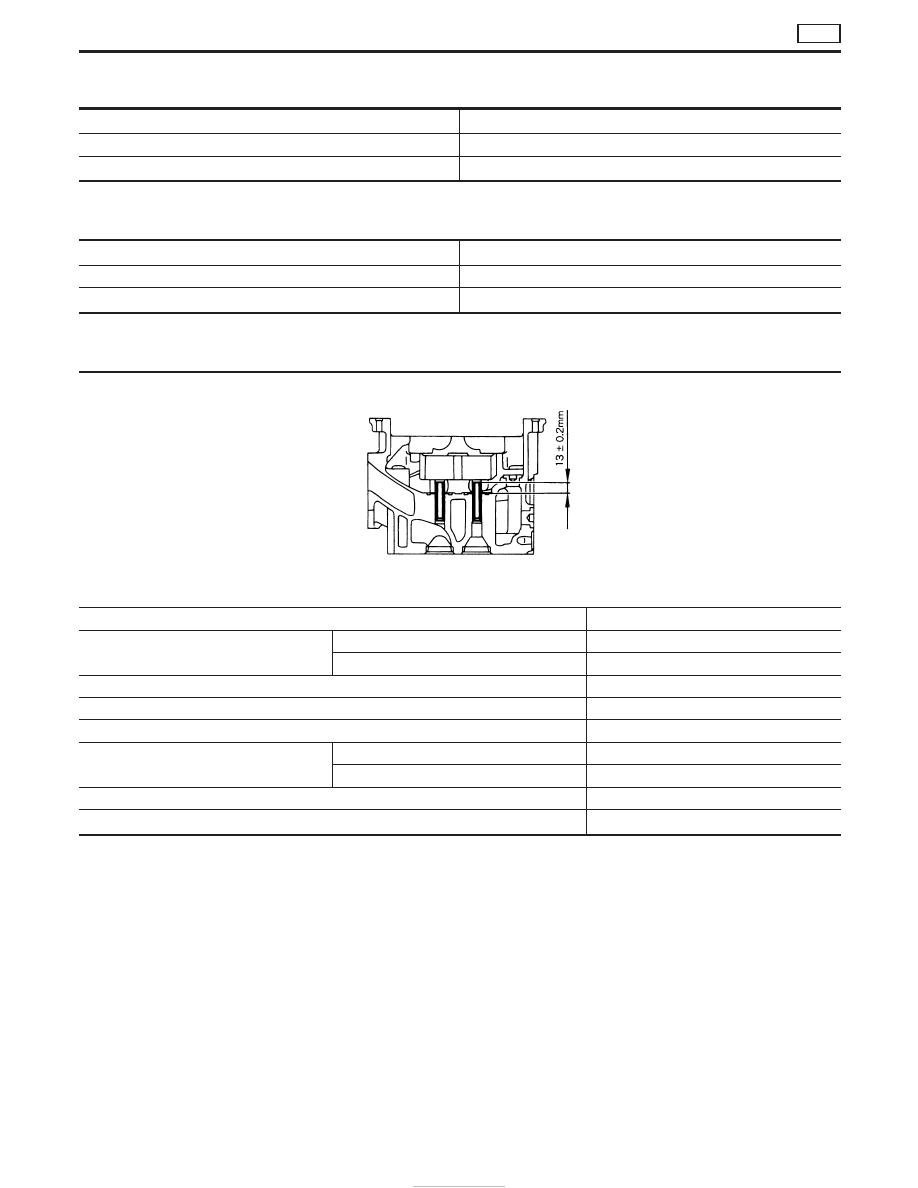

VALVE GUIDE

Unit: mm (in)

FEM071

Standard

Valve guide

Outer diameter

11.023 - 11.034 (0.4340 - 0.4344)

Inner diameter (Finished size)

7.000 - 7.018 (0.2756 - 0.2763)

Cylinder head valve guide hole diameter

10.975 - 10.996 (0.4321 - 0.4329)

Interference fit of valve guide

0.027 - 0.059 (0.0011 - 0.0023)

Standard

Stem to guide clearance

Intake

0.023 - 0.056 (0.0009 - 0.0022)

Exhaust

0.040 - 0.073 (0.0016 - 0.0029)

Valve deflection limit

0.2 (0.0079)

Projection length

12.8 - 13.2 (0.5309 - 0.5197)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

Valve (Cont’d)

EM-86

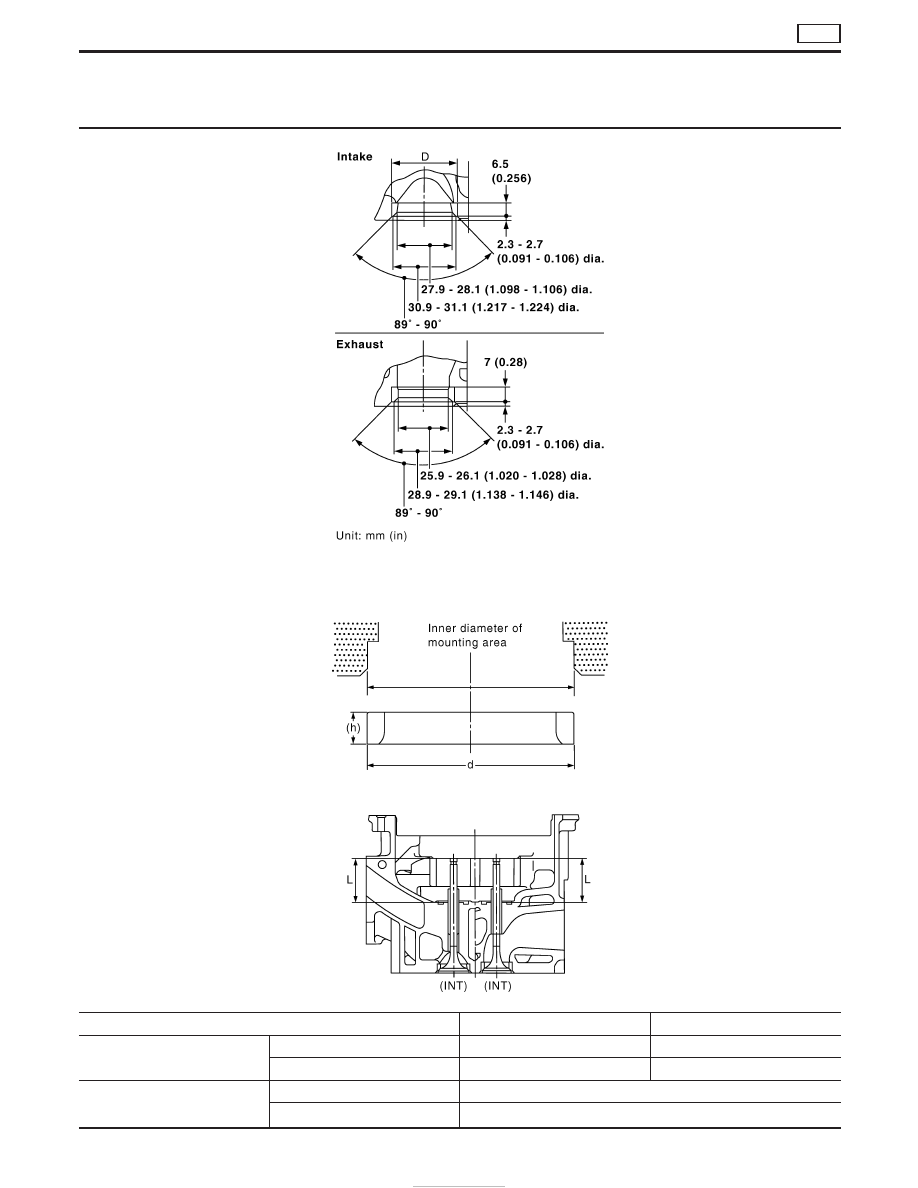

Valve Seat

Unit: mm (in)

YEM062

SEM373G

SEM375G

Standard

Service

Cylinder head seat recess diameter
(D)

Intake

33.000 - 33.015 (1.2992 - 1.2998)

33.500 - 33.515 (1.3189 - 1.3195)

Exhaust

31.495 - 31.510 (1.2400 - 1.2405)

31.995 - 32.010 (1.2596 - 1.2602)

Valve seat interference fit

Intake

0.050 - 0.078 (0.0020 - 0.0031)

Exhaust

0.040 - 0.066 (0.0016 - 0.0026)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-87

Valve seat outer diameter (d)

Intake

33.065 - 33.078 (1.3018 - 1.3023)

33.565 - 33.578 (1.3215 - 1.3220)

Exhaust

31.550 - 31.561 (1.2421 - 1.2426)

32.050 - 32.061 (1.2618 - 1.2622)

Height (h)

Intake

6.75 - 6.85 (0.2657 - 0.2697)

6.75 - 6.85 (0.2657 - 0.2697)

Exhaust

7.35 - 7.45 (0.2894 - 0.2933)

7.35 - 7.45 (0.2894 - 0.2933)

Depth (L)

Intake

43.65 - 44.35 (1.7185 - 1.7461)

Exhaust

43.65 - 44.35 (1.7185 - 1.7461)

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

Valve Seat (Cont’d)

EM-88

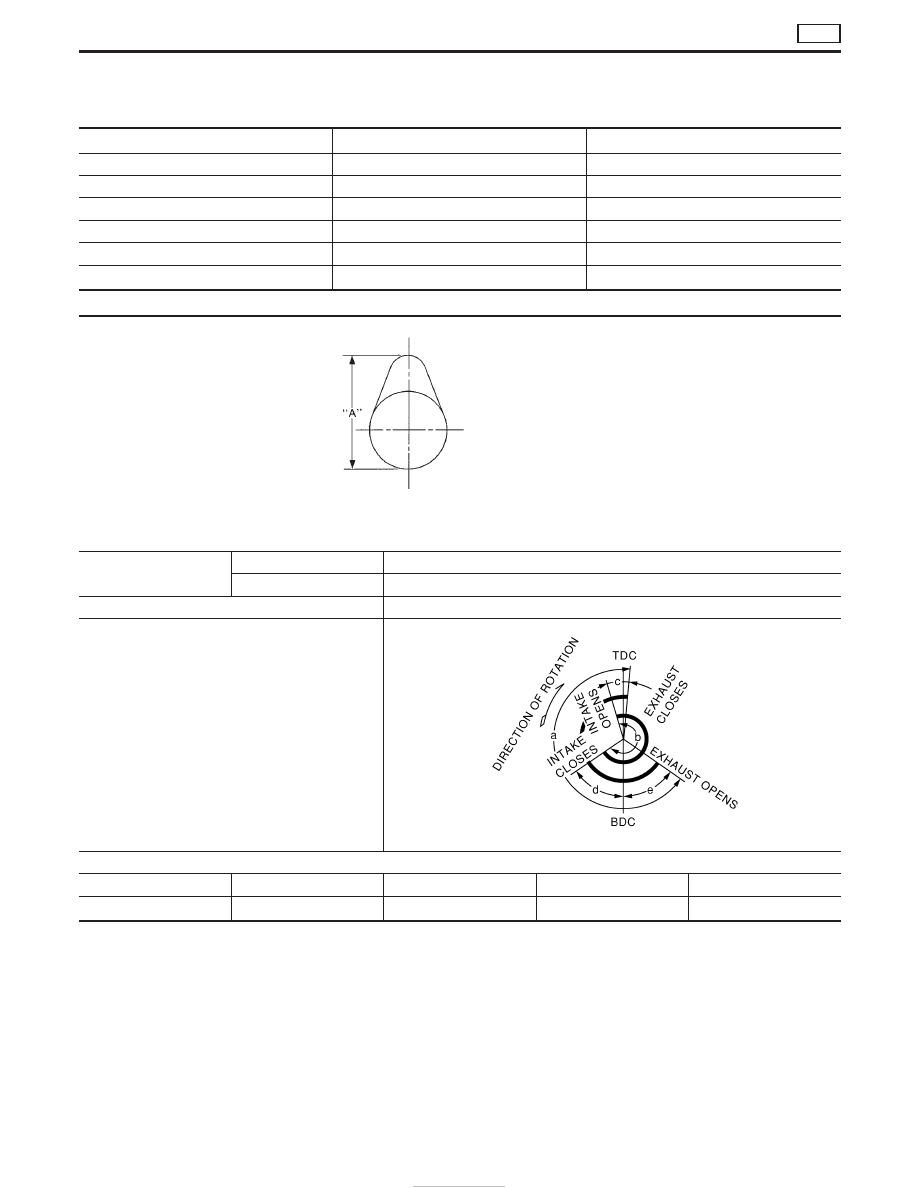

Camshaft and Camshaft Bearing

Unit: mm (in)

Standard

Limit

Camshaft journal to bearing clearance

0.045 - 0.090 (0.0018 - 0.0035)

0.09 (0.0035)

Inner diameter of camshaft bearing

30.000 - 30.021 (1.1811 - 1.1819)

—

Outer diameter of camshaft journal

29.931 - 29.955 (1.1784 - 1.1793)

—

Camshaft runout [TIR*]

—

0.02 (0.0008)

Camshaft sprocket runout [TIR*]

Less than 0.15 (0.0059)

—

Camshaft end play

0.065 - 0.169 (0.0026 - 0.0067)

0.2 (0.008)

*: Total indicator reading

EM671

Cam height “A”

Intake

40.468 - 40.508 (1.5932 - 1.5948)

Exhaust

40.830 - 40.870 (1.6075 - 1.6091)

Wear limit of cam height

0.15 (0.0059)

Valve timing

SEM372G

Unit: degree

a

b

c

d

e

234

220

10

34

50

SERVICE DATA AND SPECIFICATIONS (SDS)

ZD

EM-89
