Nissan Terrano model r20 series 2004. Manual - part 28

Removal and Installation

REMOVAL

1. Remove the following parts.

I

Refer

to

“PREPARATIVE

WORK”

in

“CATALYST AND

TURBOCHARGER”, EM-14.

I

Remove catalytic converter.

I

Remove turbocharger.

2. Loosen nuts holding the exhaust manifold in the reverse order

of that shown in the figure.

YEM061

SEM313G

EXHAUST MANIFOLD

ZD

EM-18

Inspection

EXHAUST MANIFOLD

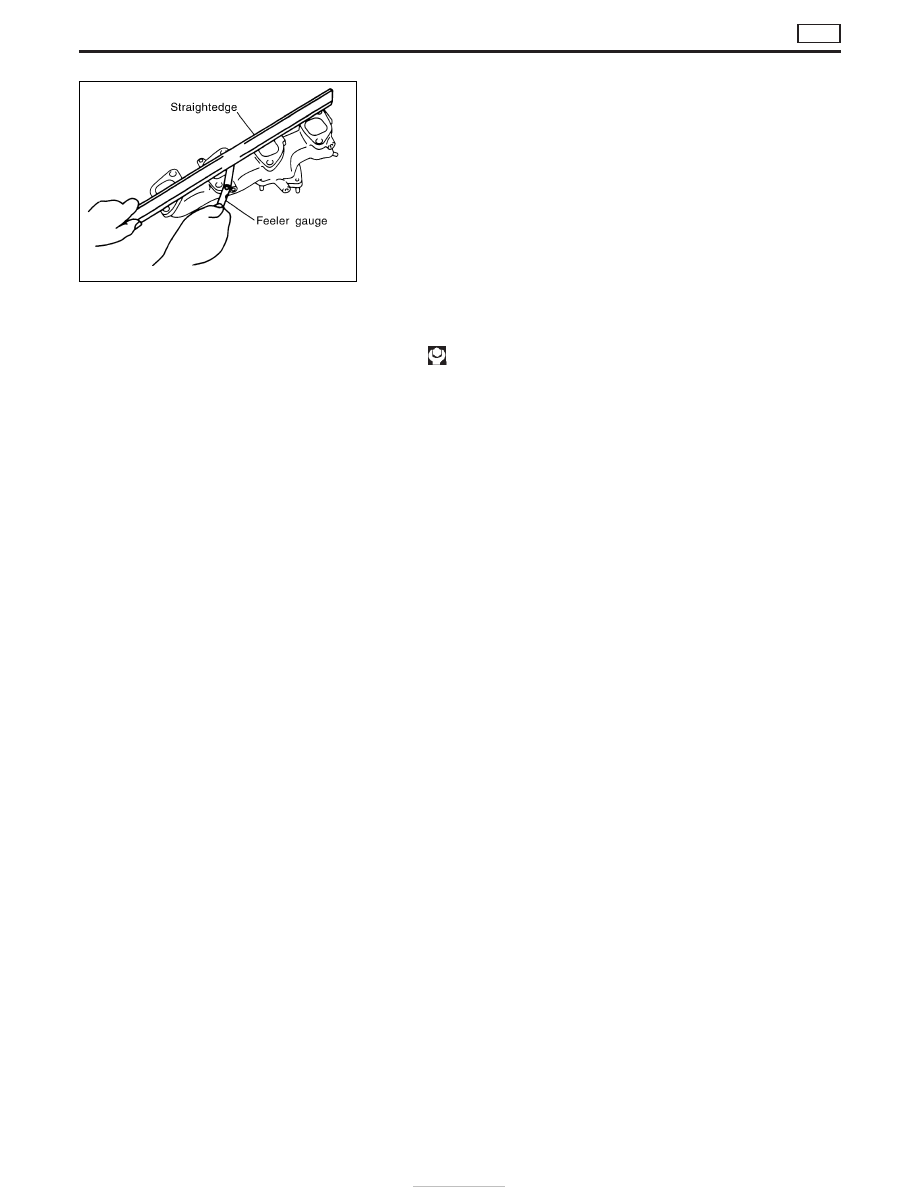

Check distortion on mounting surface with straightedge and feeler
gauge.

Limit: 0.2 mm (0.008 in)

INSTALLATION

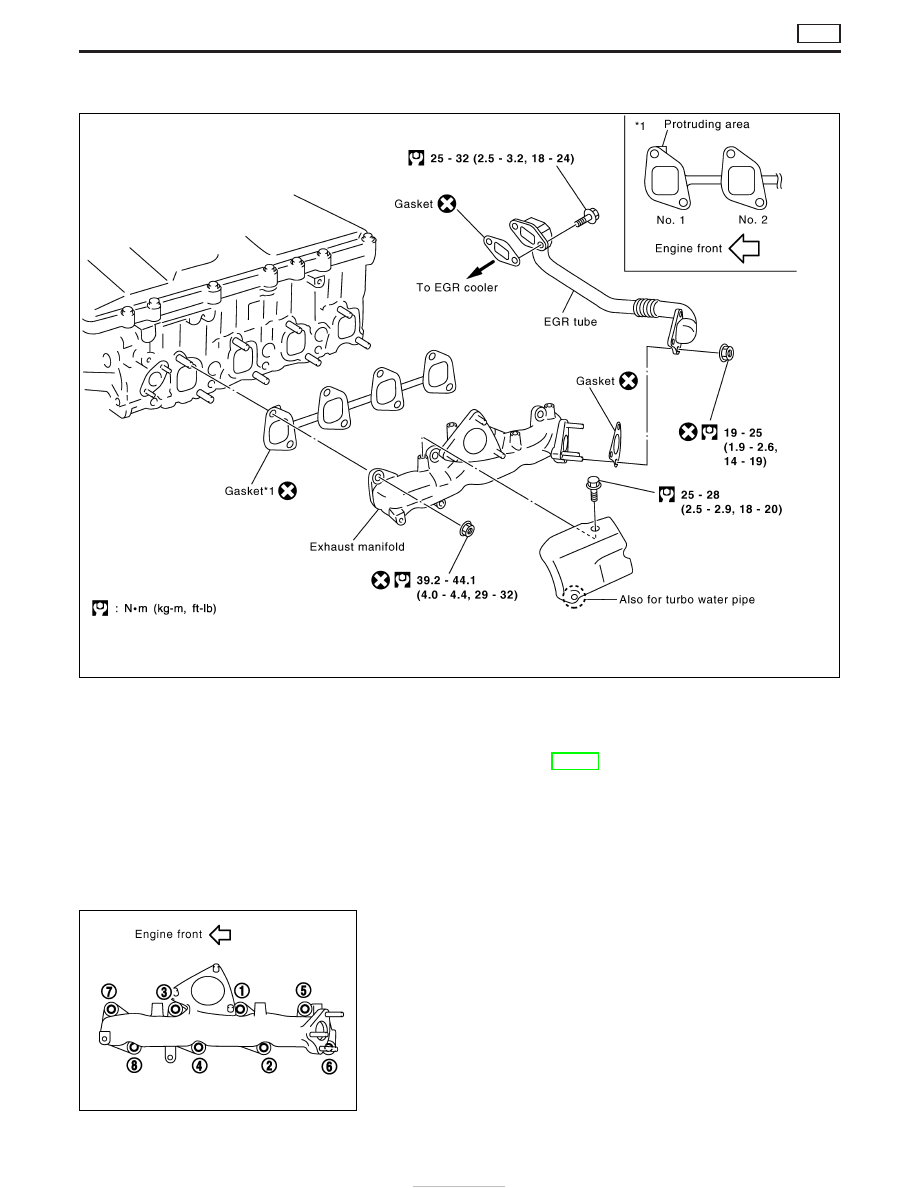

1. Tighten exhaust manifold holding nuts in the numerical order

shown in the figure.

: 39.2 - 44.1 N

⋅

m (4.0 - 4.4 kg-m, 29 - 32 ft-lb)

NOTE:
Install gasket so that the protruding tab (mark for correct
installation) is positioned on the side of No. 1 port (front side).
Refer to component structure diagram on the previous page.
2. Install in the reverse order of removal.

FEM034

EXHAUST MANIFOLD

ZD

EM-19

Removal and Installation

REMOVAL

1. Remove the following parts.

I

Engine cover

I

Intercooler

I

Air inlet pipe

I

Throttle body

I

Wires, harnesses, tubes and pipes

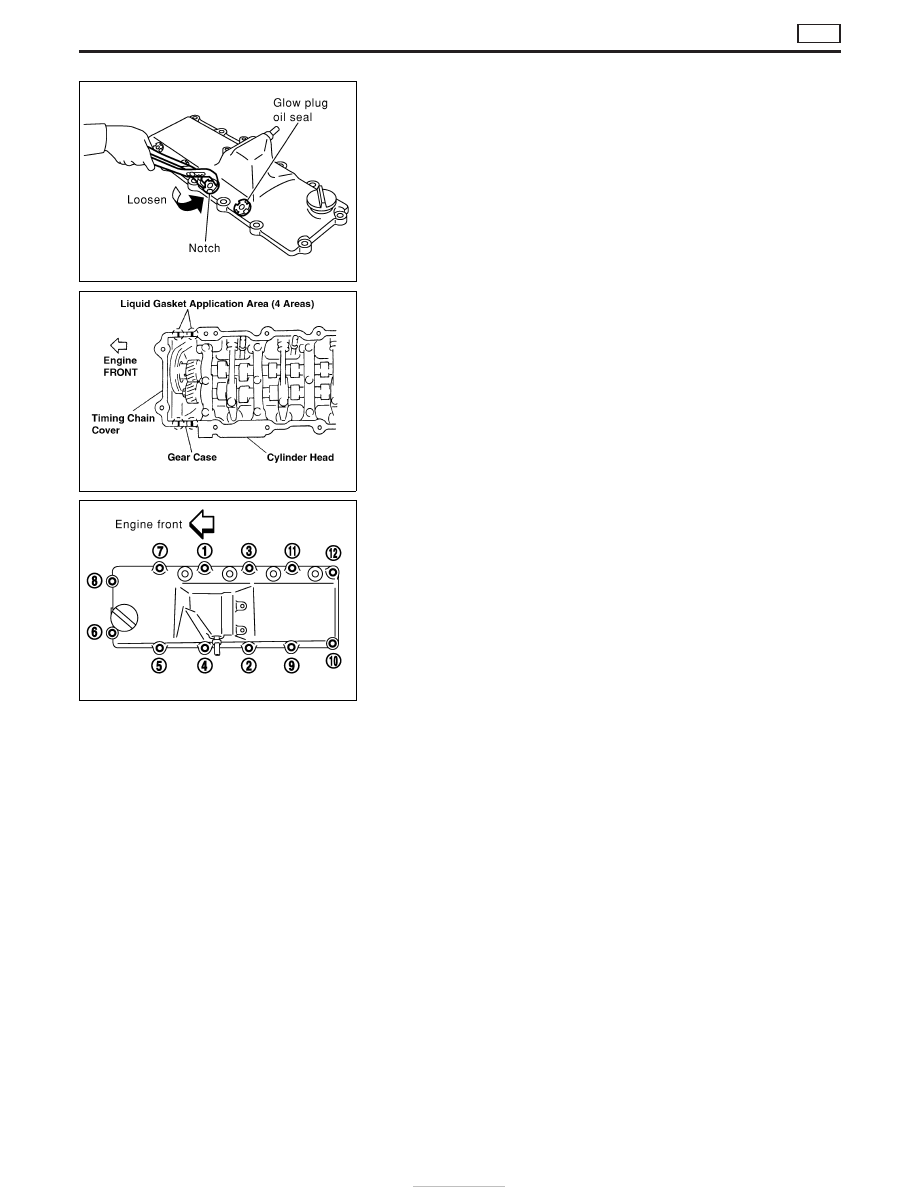

2. Loosen holding bolts in the reverse order of that shown in the

figure and remove.

3. Remove rocker cover to the direction of glow plug tilt.
4. Remove glow plug oil seals.

SEM315G

SEM316G

ROCKER COVER

ZD

EM-20

INSTALLATION

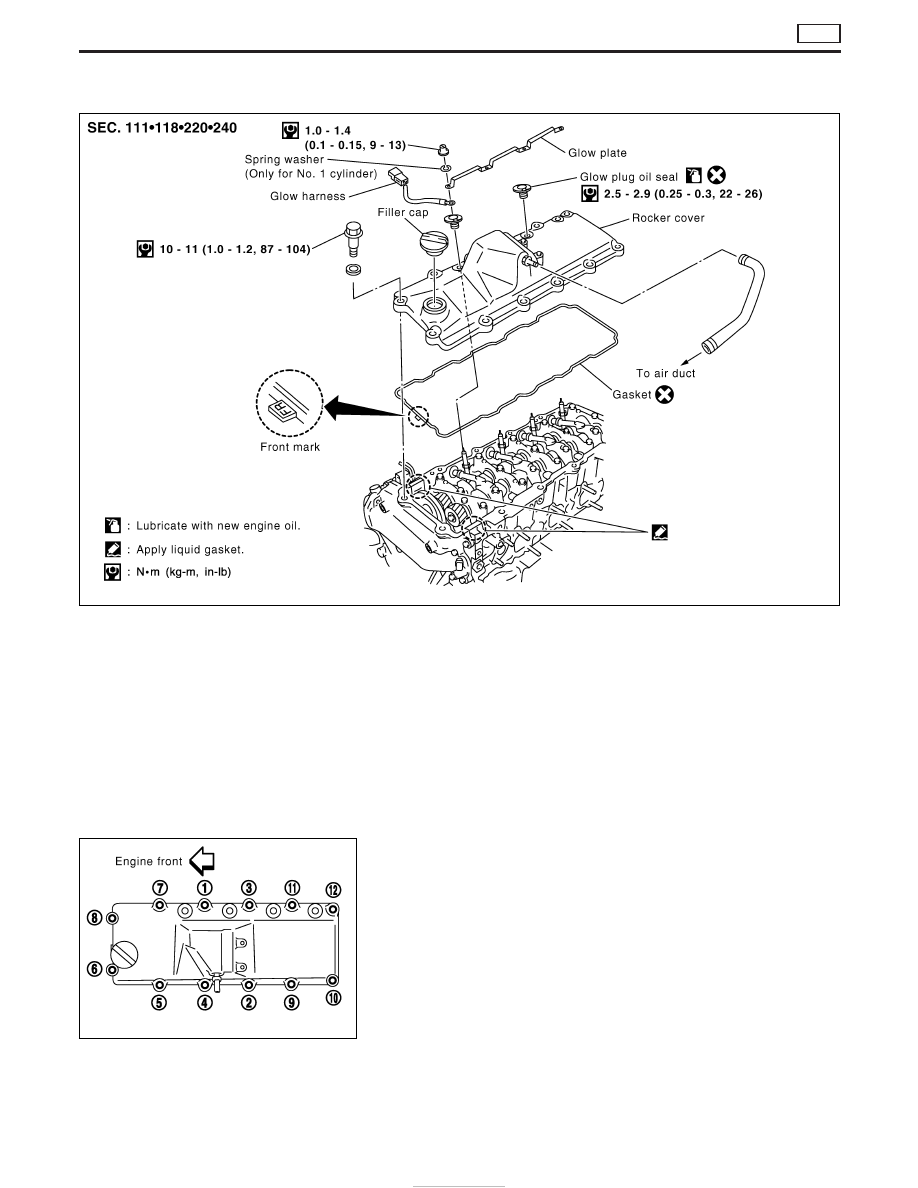

1. Temporarily tighten holding bolts in the numerical order shown

in the figure.

2. Apply Three Bond 1207C (KP510 00150) to the area shown in

the figure.

3. Use a scraper to remove old liquid gasket.
4. Apply once more.
5. Apply engine oil to glow plug oil seals and install them.

6. Tighten holding bolts in the numerical order shown in the figure.
7. Re-tighten to the same torque in the same order as above.

8. Install in the reverse order of removal.

SEM317G

FEM001

SEM316G

ROCKER COVER

ZD

Removal and Installation (Cont’d)

EM-21
