Nissan Terrano model r20 series 2004. Manual - part 26

1. Warm up engine.
2. Turn ignition switch OFF.
3. Using CONSULT-II, make sure no error codes are indicated for

self-diagnosis items. Refer to EC section, “Fuel Pressure
Release”.

I

Do not disconnect CONSULT-II until the end of this operation;
it will be used to check engine rpm and for error detection at
the end of this operation.

4. Disconnect the negative battery terminal.
5. Remove the following parts.

I

Intercooler

I

Throttle body

I

Rocker cover

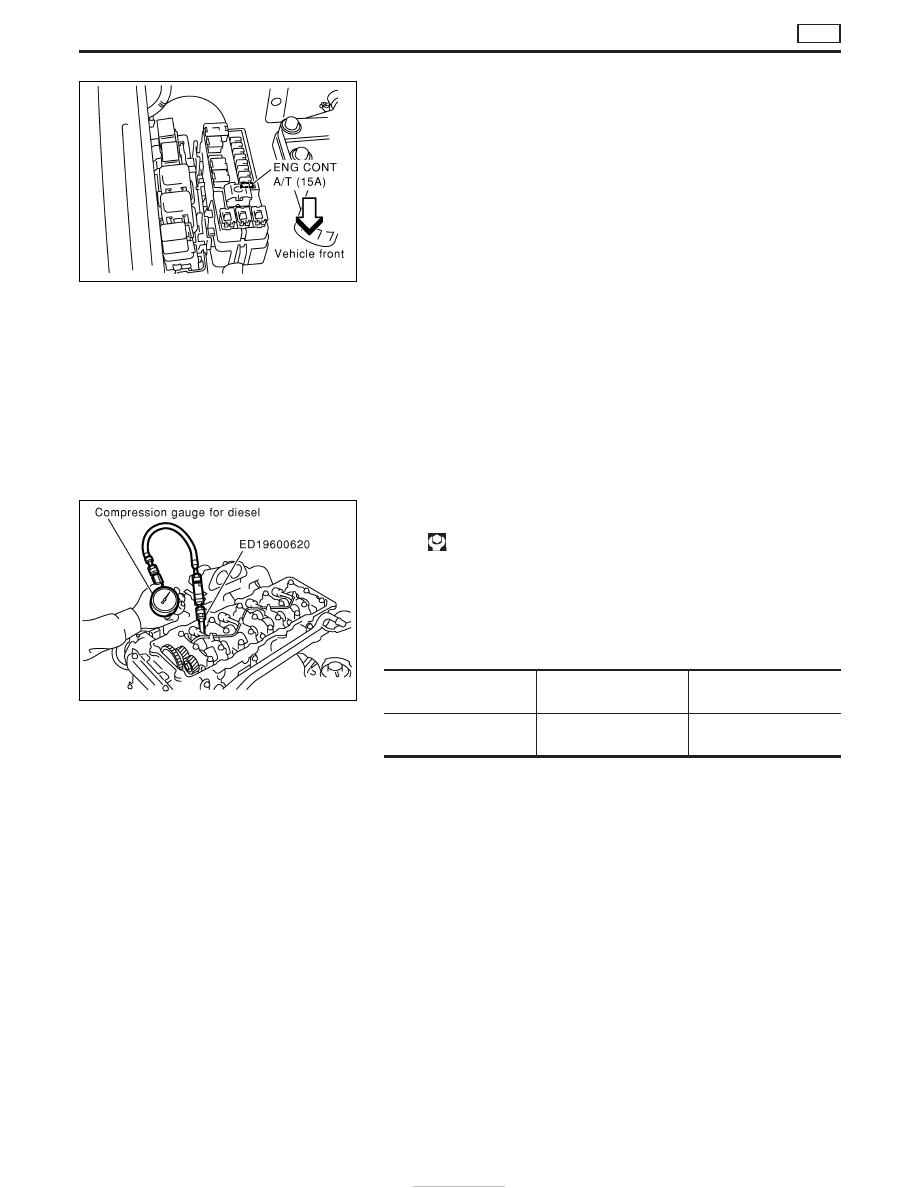

6. To prevent fuel from being injected during inspection, remove

fuel injection pump fuse [ENG CONT A/T (15A)] from fuse box
on the right side of engine compartment.

7. Remove glow plugs from all the cylinders.

I

Before removal, clean the surrounding area to prevent
entry of any foreign materials into the engine.

I

Carefully remove glow plugs to prevent any damage or
breakage.

I

Handle with care to avoid applying any shock to glow
plugs.

8. Install adapter (SST) to installation holes of glow plugs and

connect compression gauge for diesel engine.

: 15 - 19 N

⋅

m (1.5 - 2.0 kg-m, 11 - 14 ft-lb)

9. Connect battery negative terminal.
10. Set the ignition switch to “START” and crank. When gauge

pointer stabilizes, read compression pressure and engine rpm.
Repeat the above steps for each cylinder.

I

Always use a fully-charged battery to obtain specified
engine speed.

Unit: kPa (bar, kg/cm

2

, psi)/rpm

Standard

Minimum

Difference limit between

cylinders

2,942 (29.42, 30.0, 427)/

200

2,452 (24.52, 25.0, 356)/

200

294 (2.94, 3.0, 43)/200

I

When engine rpm is out of the specified range, check the spe-
cific gravity of battery liquid. Measure again under corrected
conditions.

I

If engine rpm exceeds the limit, check valve clearance and
combustion chamber components (valves, valve seats, cylinder
head gaskets, piston rings, pistons, cylinder bores, cylinder
block upper and lower surfaces) and measure again.

11. Complete this operation as follows:
a. Turn the ignition switch to “OFF”.
b. Disconnect battery negative terminal.
c. Replace glow plug oil seals and install glow plugs.
d. Install fuel injection pump fuse [ENG CONT A/T (15A)].
e. Connect battery negative terminal.
f.

Using CONSULT-II make sure no error code is indicated for
items of self-diagnosis. Refer to EC section, “Trouble Diagno-
sis — Index”.

YEM039

SEM334G

MEASUREMENT OF COMPRESSION PRESSURE

ZD

EM-10

Removal and Installation

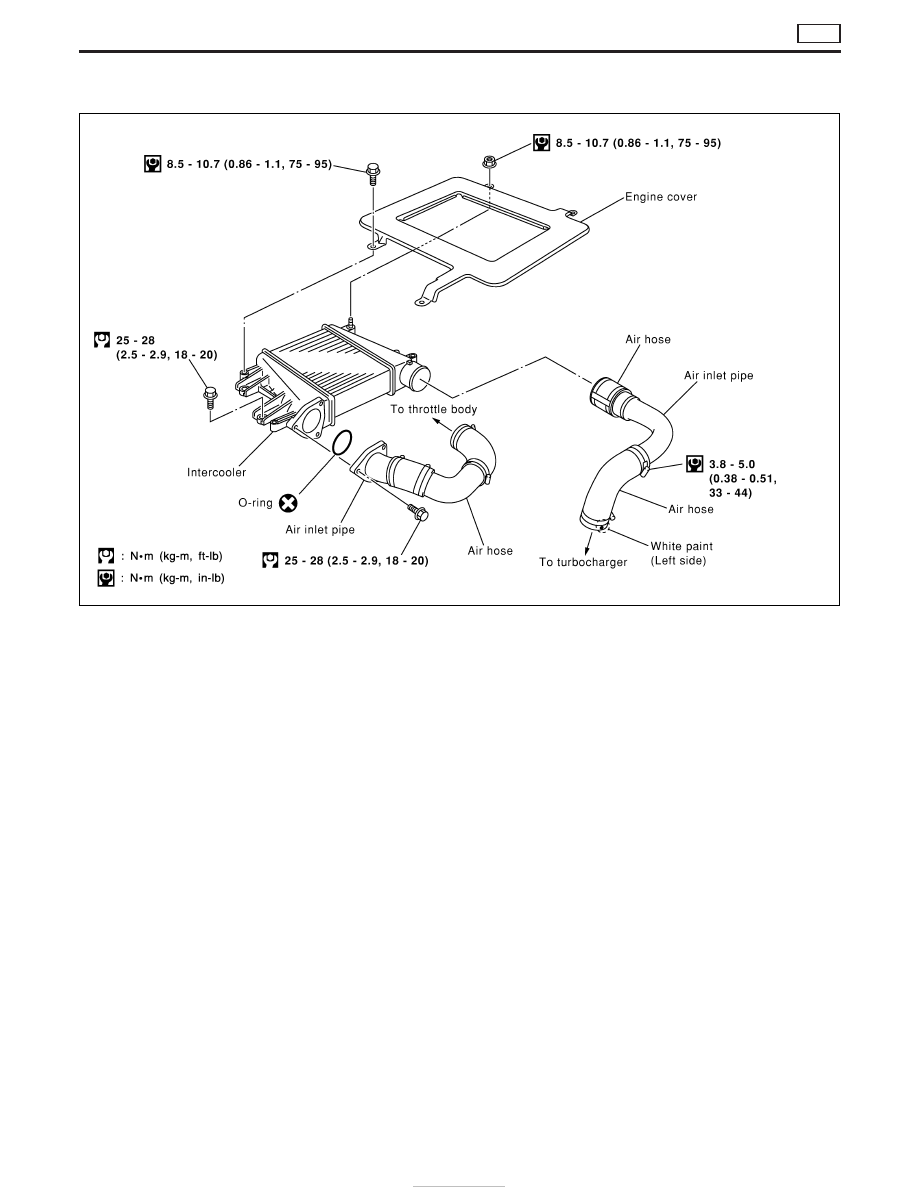

CAUTION:

To avoid damaging intercooler core when flushing intercooler
with high pressure water, apply water straight to the core face.

YEM037

INTERCOOLER

ZD

EM-11

Removal and Installation

YEM060

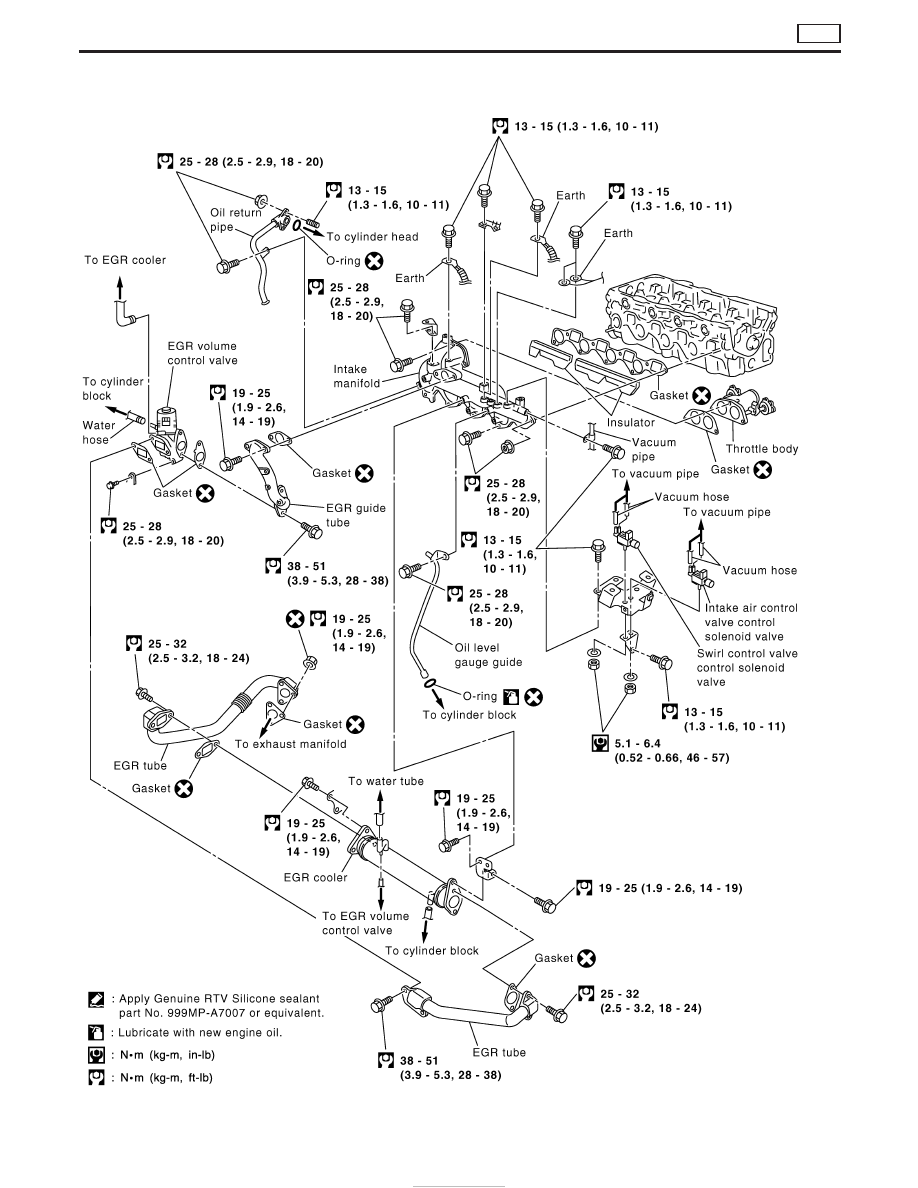

INTAKE MANIFOLD

ZD

EM-12

REMOVAL

1. Remove the following parts.

I

Drain engine coolant. Refer to MA section, “Changing Engine
Coolant”.

I

Remove engine cover. Refer to the figure at left.

I

Remove intercooler.

I

Remove air hose (on throttle body side).

I

Remove injection tube.

I

Remove or relocate wires/harnesses and tubes/pipes.

2. Remove intake manifold in the reverse order of that shown in

the figure.

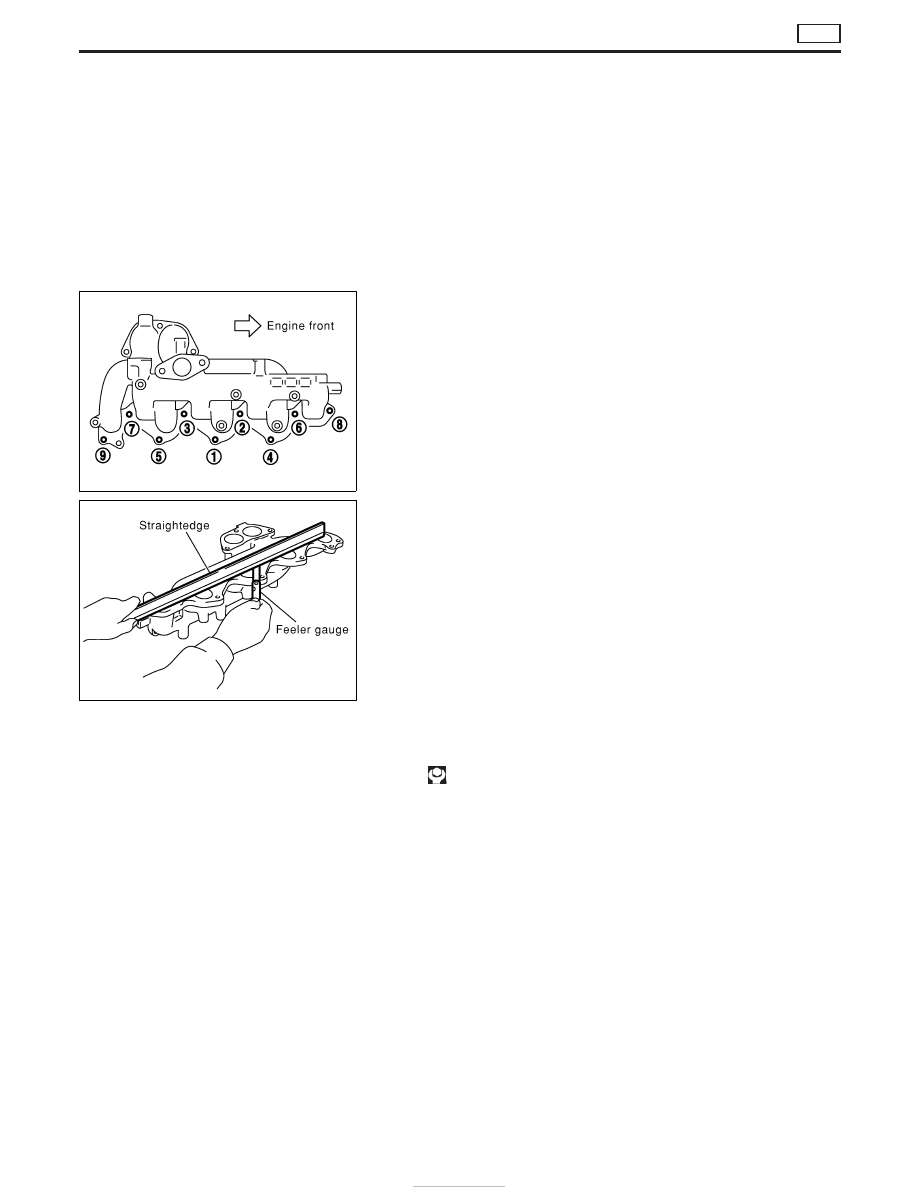

Inspection

Clean surface of intake manifold.
Use a reliable straightedge and feeler gauge to check the flatness
of intake manifold surface.

Intake manifold surface flatness:

Limit 0.2 mm (0.008 in)

INSTALLATION

1. Tighten intake manifold in the numerical order shown in the

figure.

: 25 - 28 N

⋅

m (2.5 - 2.9 kg-m, 18 - 20 ft-lb)

2. Install in the reverse order of removal.

SEM293G

SEM294G

INTAKE MANIFOLD

ZD

Removal and Installation (Cont’d)

EM-13
