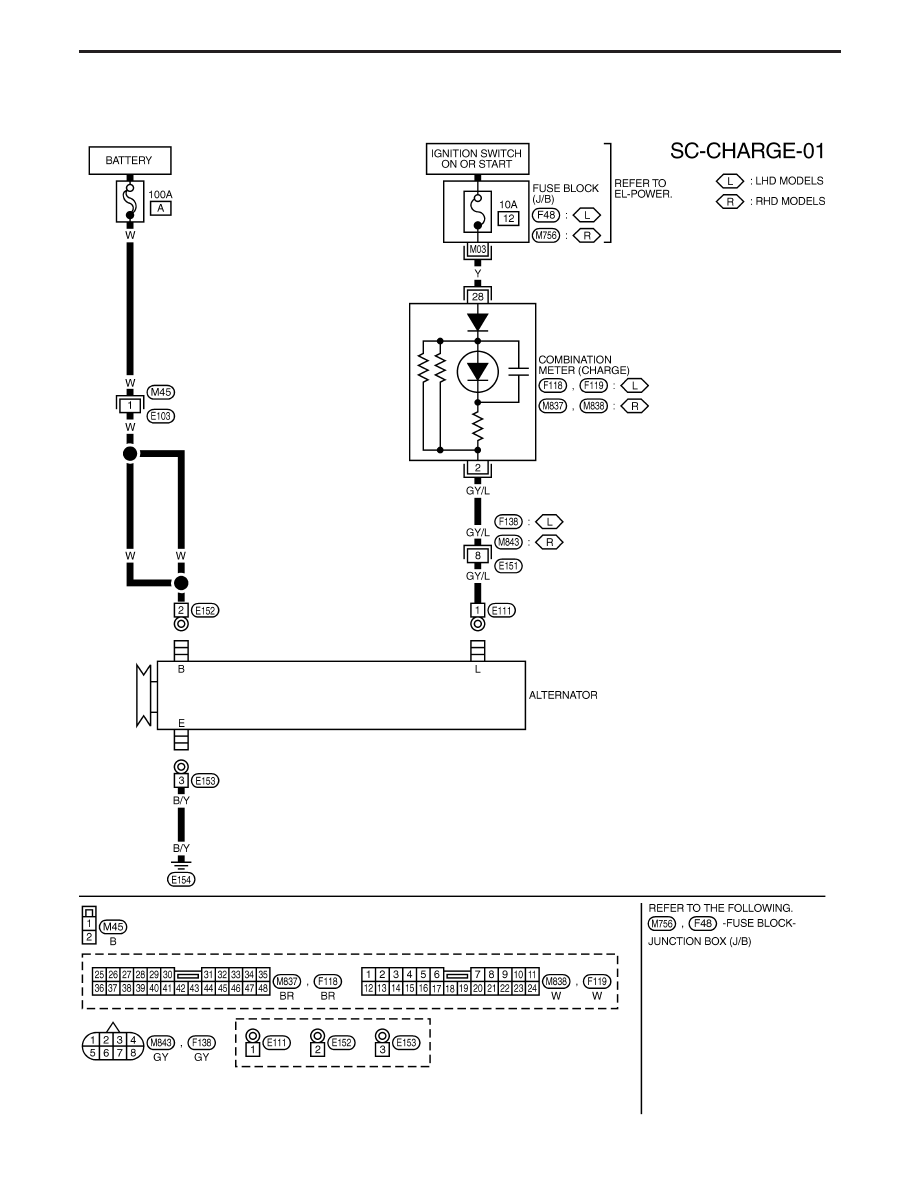

Wiring Diagram — CHARGE —

TD27Ti ENGINE MODELS

YEL055D

CHARGING SYSTEM

SC-24

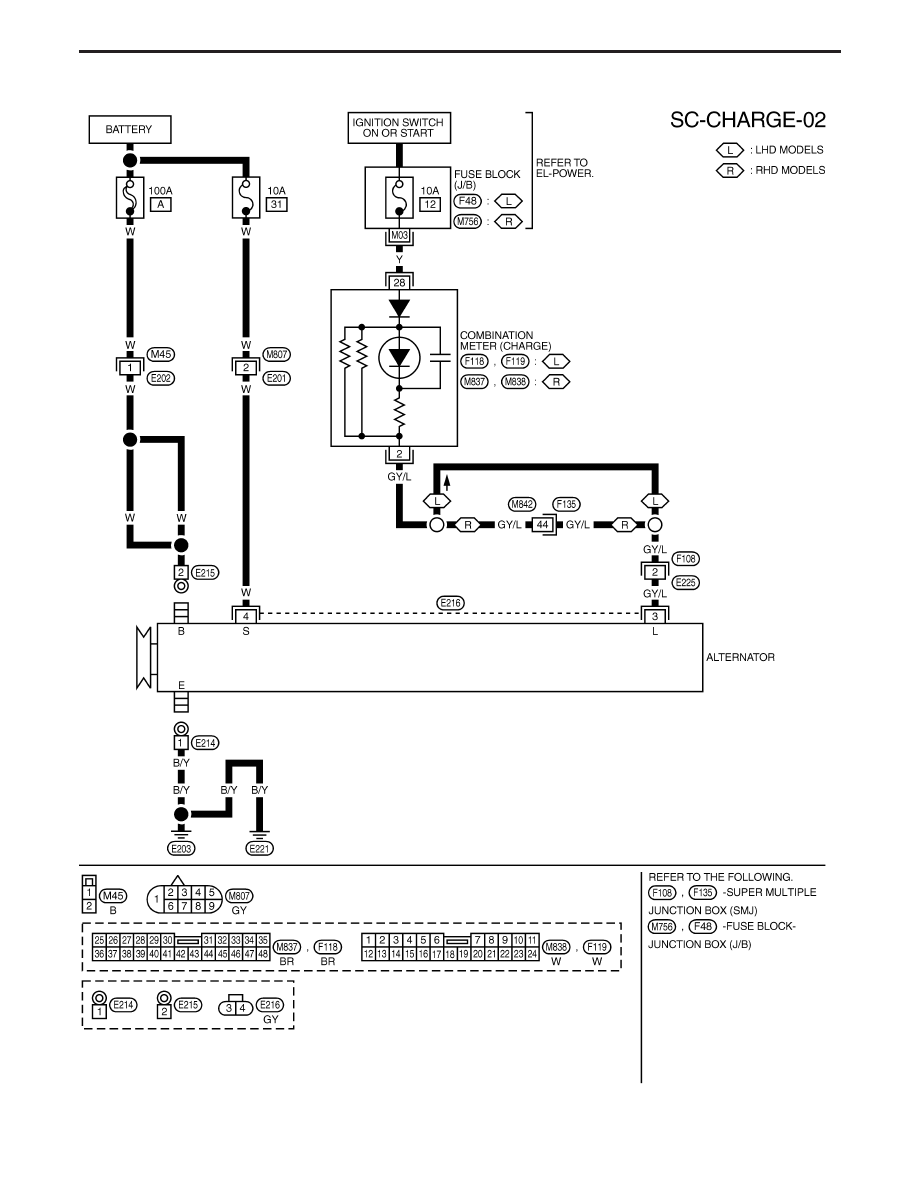

ZD30DDTi ENGINE MODELS

YEL056D

CHARGING SYSTEM

Wiring Diagram — CHARGE — (Cont’d)

SC-25

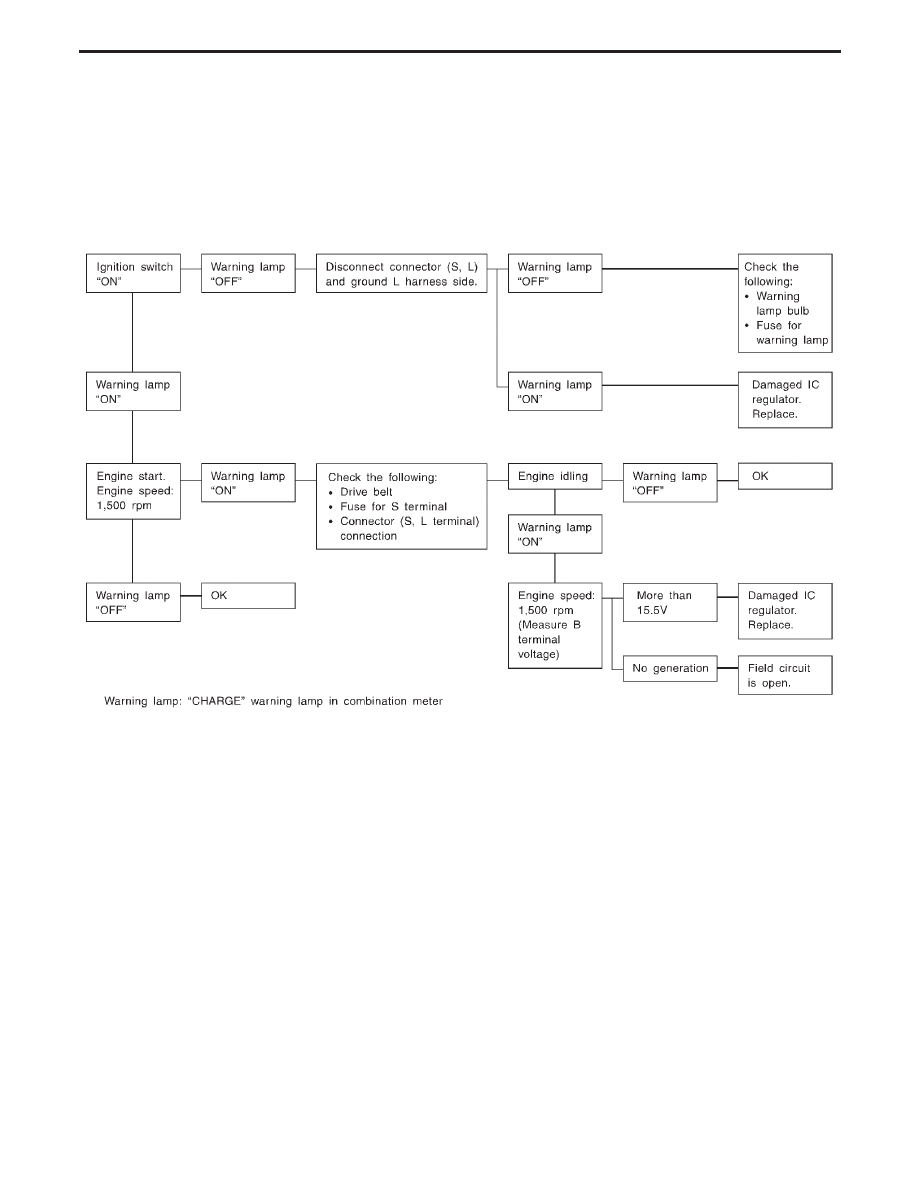

Trouble Diagnoses

Before conducting an alternator test, make sure that the battery is fully charged. A 30-volt voltmeter and suit-
able test probes are necessary for the test. The alternator can be checked easily by referring to the Inspec-
tion Table.

I

Before starting, inspect the fusible link.

I

Use fully charged battery.

WITH IC REGULATOR

NOTE:

I

If the inspection result is OK even though the charging system is malfunctioning, check the B terminal
connection. (Check the tightening torque.)

I

When field circuit is open, check condition of rotor coil, rotor slip ring and brush. If necessary, replace faulty
parts with new ones.

MALFUNCTION INDICATOR

The IC regulator warning function activates to illuminate “CHARGE” warning lamp, if any of the following
symptoms occur while alternator is operating:

I

Excessive voltage is produced.

I

No voltage is produced.

SEL338V

CHARGING SYSTEM

SC-26

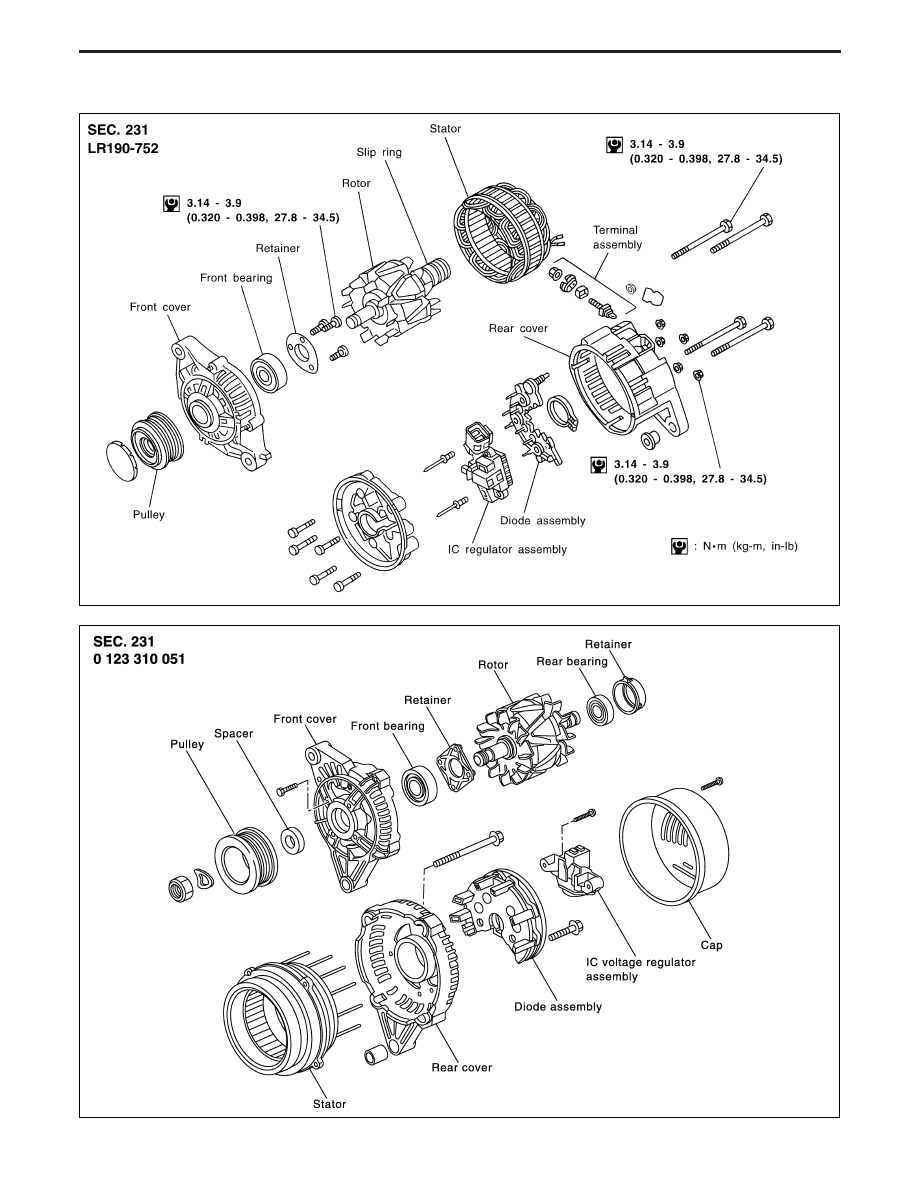

Construction

MEL658K

YEL351D

CHARGING SYSTEM

SC-27
