Nissan Terrano r20e. Manual - part 404

I

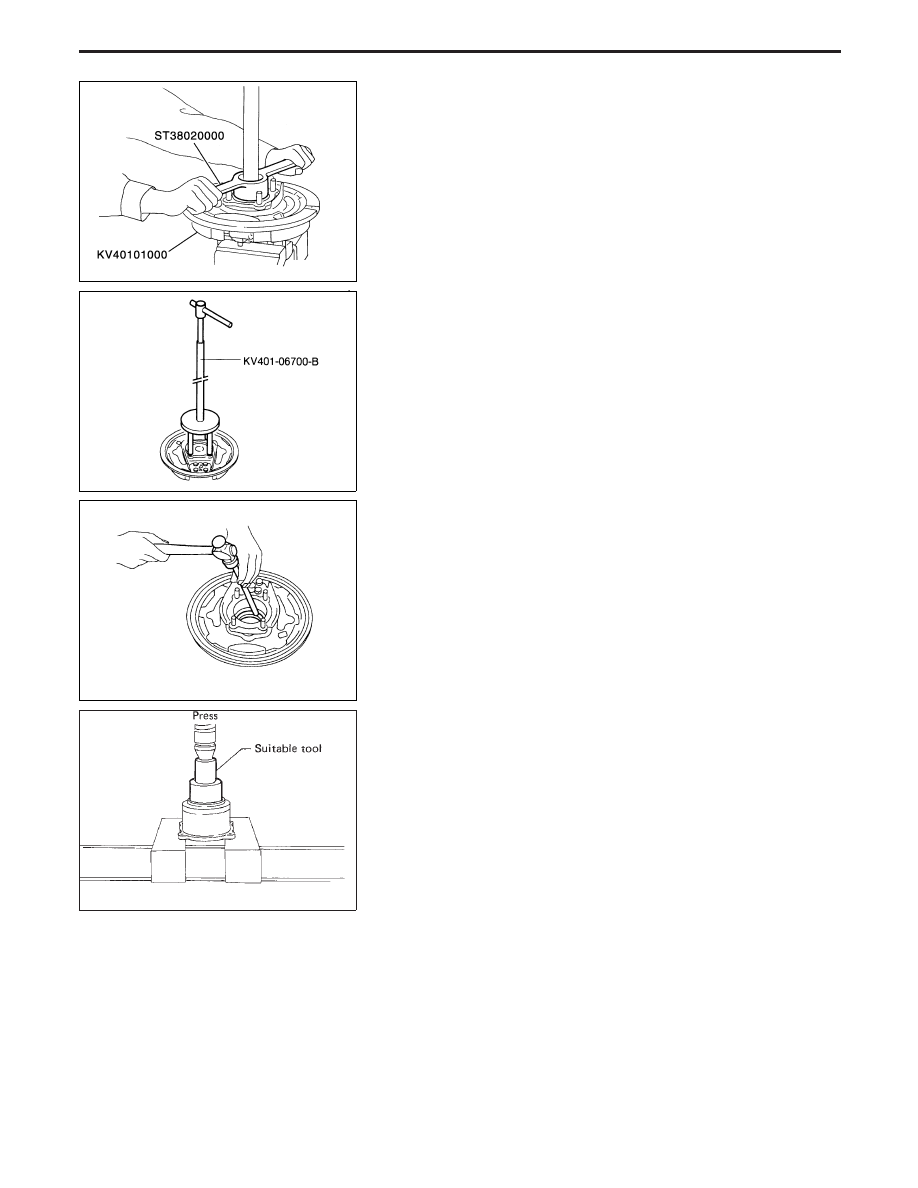

Remove bearing lock nut with Tool.

I

Remove rear axle shaft using special tool.

I

Remove grease seal in bearing cage with suitable bar.

I

Remove wheel bearing outer race.
Suitable tool is included in Rear Axle Removal/Installation kit
NI-104.

Inspection

AXLE SHAFT

I

Check axle shaft for straightness, cracks, damage, wear or
distortion. Replace if necessary.

BEARING HOUSING

I

Check bearing housing for deformation or cracks. Replace if
necessary.

REAR AXLE HOUSING

I

Check rear axle housing for yield, deformation or cracks.
Replace if necessary.

YRA005

NRA023

SRA015

SRA287A

REAR AXLE

Removal (Cont’d)

RA-8

Installation

I

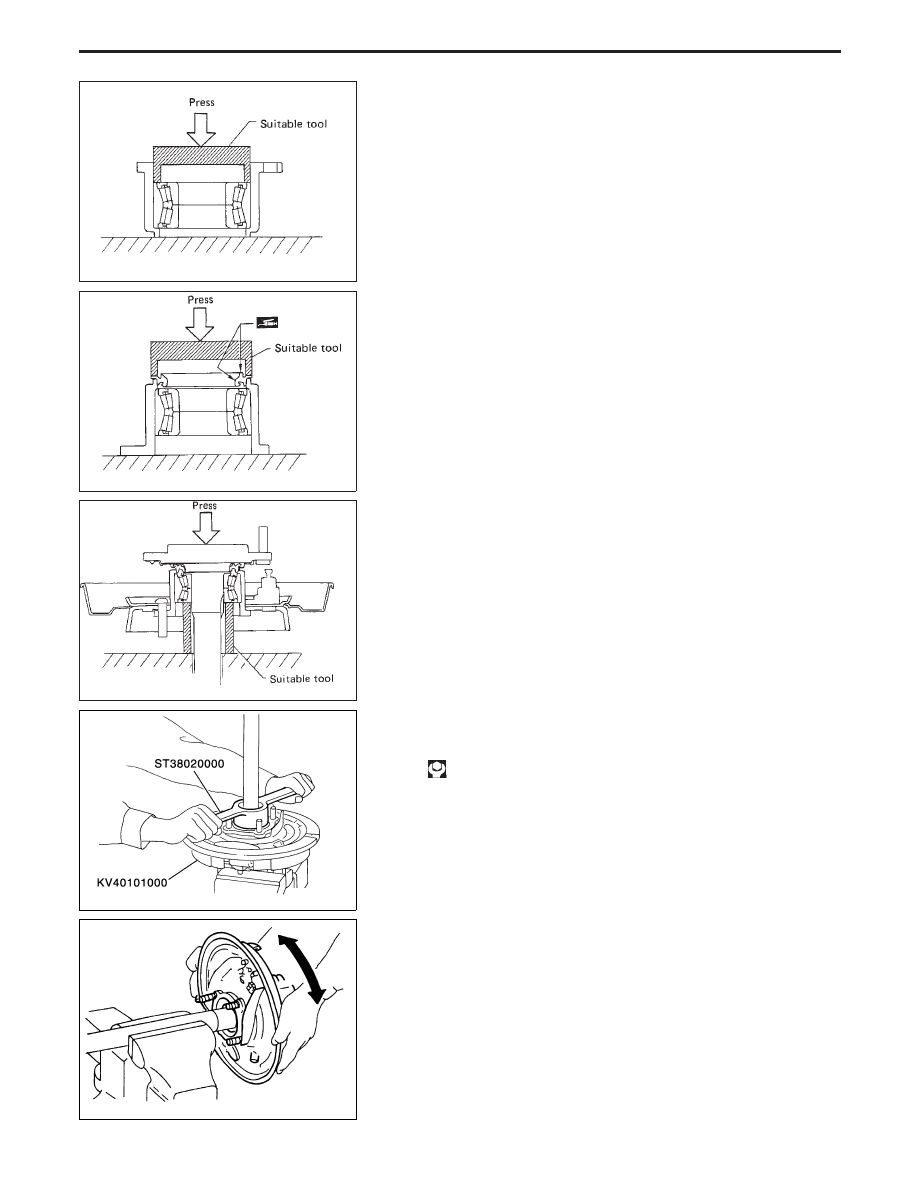

Press new wheel bearing until it touches the bottom of the
bearing housing.

Always press outer race of wheel bearing during installation.

I

Press new grease seal until it bottoms end face of bearing
housing.

After installing new grease seal, coat sealing lip with multipur-
pose grease.

I

Install baffle plate over bearing housing and press axle shaft
into inner race of wheel bearing.

Be careful not to damage or deform grease seal.

I

Install washer and lock washer.

I

Before installing lock nut, apply a coat of wheel bearing grease
to its seat. Tighten lock nut to specified torque.

: 245 - 249 N

⋅

m

(25 - 30 kg-m, 181 - 217 ft-lb)

I

Turn bearing housing (with respect to axle shaft) two or three
times. It must turn smoothly.

SRA288A

SRA289A

SRA290A

YRA005

ERA016

REAR AXLE

RA-9

I

Secure lock nut by bending one portion of lock washer.

Installation

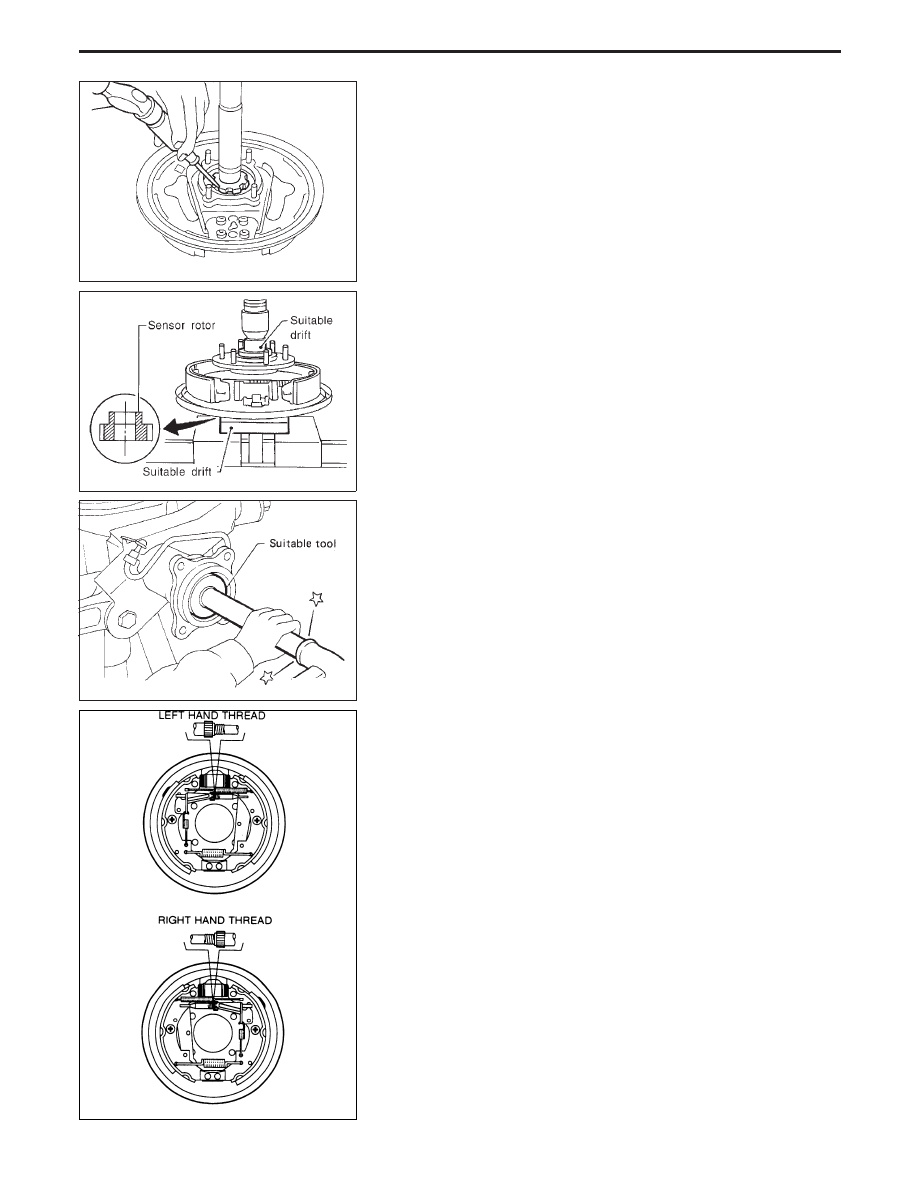

Install the sensor rotor using suitable drift and press.

I

Always replace sensor rotor with new one.

I

Pay attention to the direction of front sensor rotor as shown in
figure.

I

Install new oil seal to rear axle housing using a suitable tool.

After installing new oil seal, coat sealing lip with multi-purpose
grease.

I

Position axle shafts in rear axle housing.

Be careful not to damage oil seal.

I

When the ball-bearing holder and the brake are installed in the
base of the axle, they need to be correctly positioned.

A quick way to determine on which side the holder should be
located, is to look at the brake adjustment screw.

Left-hand thread:

Install the holder on the left side.

Right-hand thread (Normal)

Install the holder on the right side.

SRA104

SBR402D

SRA292A

ERA017

REAR AXLE

Installation (Cont’d)

RA-10

I

Insert axle shaft with Tool as a guide.

When inserting axle shaft, be careful not to damage oil seal.

I

Tighten nuts to the specified torque.

: 53 - 63 N

⋅

m (5.4 - 6.4 kg-m, 39 - 46 ft-lb)

I

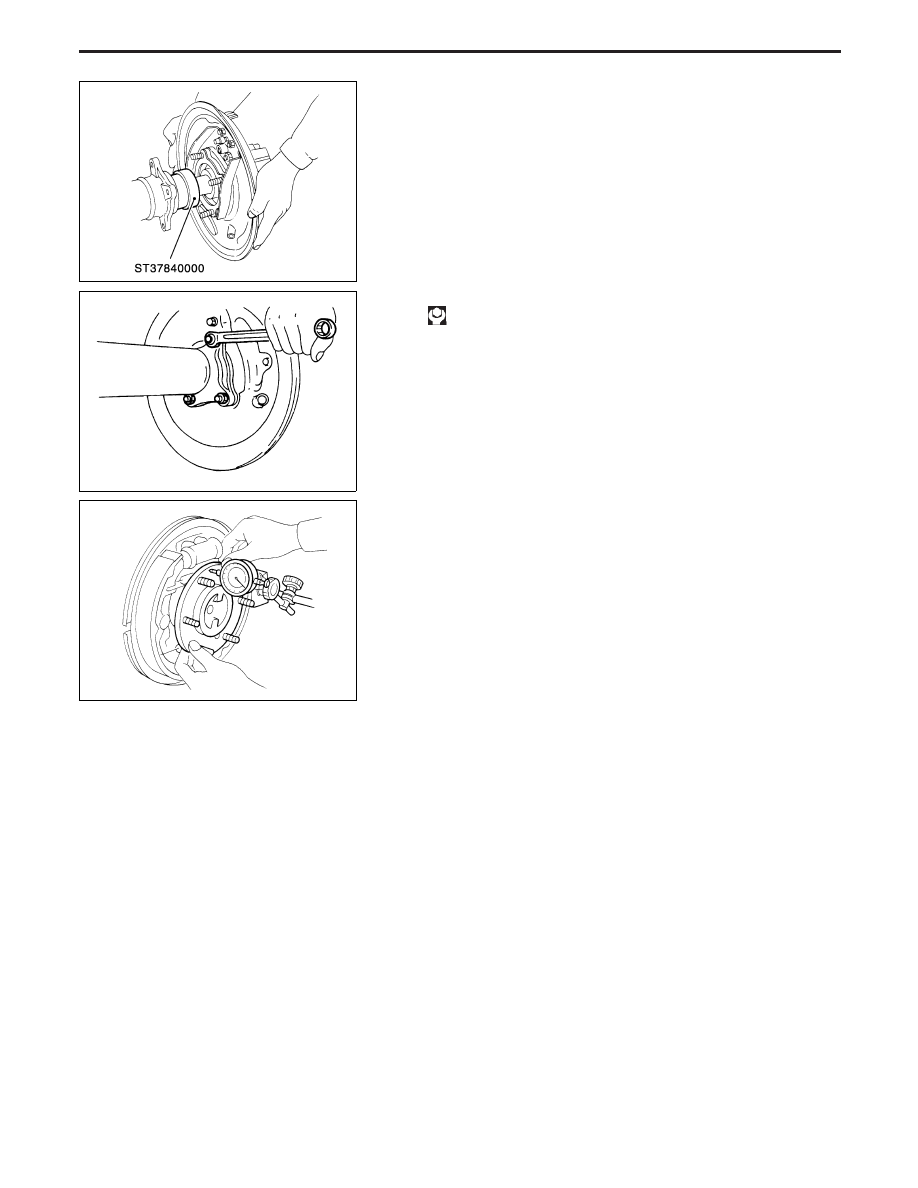

Install ABS-sensor.

I

Measure end play of axle shaft.

Axial end play:

0.0 mm (0.0000 in)

YRA006

ERA013

YRA003

REAR AXLE

Installation (Cont’d)

RA-11
