NRA011

REAR AXLE AND REAR SUSPENSION

RA-4

Rear Axle and Rear Suspension Parts

Check rear axle and rear suspension parts for looseness, wear or
damage.

I

Shake each rear wheel to check for excessive play.

I

Retighten all nuts and bolts to the specified torque.

Tightening torque: refer to REAR AXLE AND REAR
SUSPENSION, RA-4.

I

Check shock absorber for oil leakage or other damage.

Rear Wheel Bearing

I

Check that wheel bearings operate smoothly.

I

Check axial end play.

Axial end play:

Refer to SDS, RA-16.

SMA525A

SRA734

YRA003

CHECK AND ADJUSTMENT

RA-5

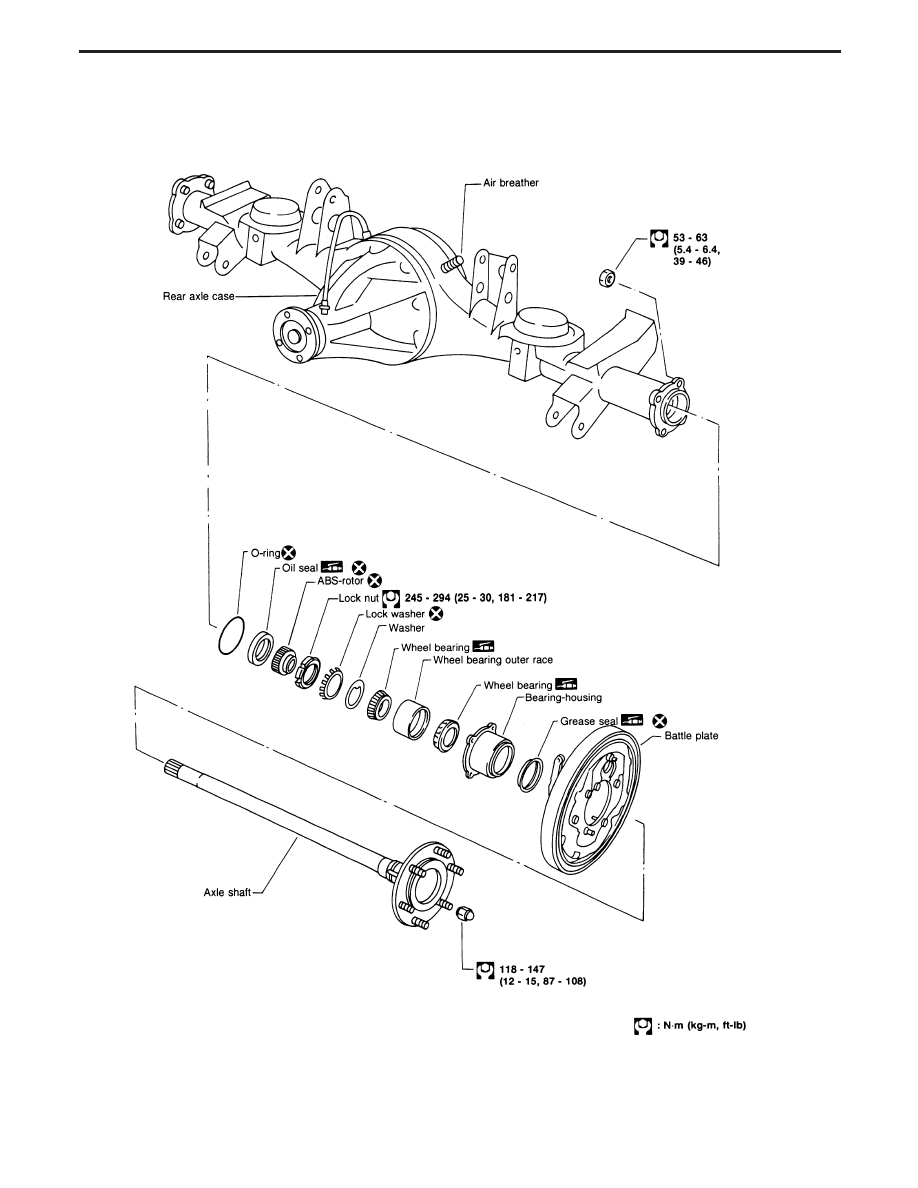

Components

NRA026

REAR AXLE

RA-6

Removal

I

Disconnect parking brake cable and brake tube.

I

Remove nuts securing wheel bearing cage with baffle plate.

I

Remove ABS sensor.

I

Draw out axle shaft with Tool.

When drawing out axle shaft, be careful not to damage oil seal.

I

Remove oil seal.

Do not reuse oil seal one it is removed.
Always install new one.

I

Remove ABS-rotor using special tool.

I

Unbend lock washer with a screwdriver.

Do not reuse lock washer once it is removed.
Always install new one.

ERA013

NRA025

YRA004

NRA024

SRA104

REAR AXLE

RA-7
