Drive pinion preload adjustment

Drive pinion bearing preload adjusting
method

Adjusting shim and spacer

Drive pinion preload

N

⋅

m (kg-cm, in-lb)

1.4 - 1.7 (14 - 17, 12 - 15)

Without front oil seal

1.2 - 1.5 (12 - 15, 10 - 13)

Available drive pinion preload adjusting shims

Thickness mm (in)

Part number

2.31 (0.0909)

38125-82100

2.33 (0.0917)

38126-82100

2.35 (0.0925)

38127-82100

2.37 (0.0933)

38128-82100

2.39 (0.0941)

38129-82100

2.41 (0.0949)

38130-82100

2.43 (0.0957)

38131-82100

2.45 (0.0965)

38132-82100

2.47 (0.0972)

38133-82100

2.49 (0.0980)

38134-82100

2.51 (0.0988)

38135-82100

2.53 (0.0996)

38136-82100

2.55 (0.1004)

38137-82100

2.57 (0.1012)

38138-82100

2.59 (0.1020)

38139-82100

Available drive pinion preload adjusting spacers

Length mm (in)

Part number

4.50 (0.1772)

38165-76000

4.75 (0.1870)

38166-76000

5.00 (0.1969)

38167-76000

5.25 (0.2067)

38166-01J00

5.50 (0.2165)

38166-01J10

Total preload adjustment

Total preload

N

⋅

m (kg-cm, in-lb)

1.7 - 2.5 (17 - 25, 15 - 22)

Ring gear backlash

mm (in)

0.15 - 0.20 (0.0059 - 0.0079)

Side bearing adjusting method

Side adjuster

SERVICE DATA AND SPECIFICATIONS (SDS)

Final Drive (Cont’d)

PD-60

REAR AXLE &

REAR SUSPENSION

SECTION

RA

CONTENTS

PRECAUTIONS AND PREPARATION

............................2

Precautions ..................................................................2
Preparation ..................................................................2

REAR AXLE AND REAR SUSPENSION

........................4

CHECK AND ADJUSTMENT

..........................................5

Rear Axle and Rear Suspension Parts .......................5
Rear Wheel Bearing ....................................................5

REAR AXLE

.....................................................................6

Components.................................................................6
Removal.......................................................................7
Inspection.....................................................................8

Installation....................................................................9

REAR AXLE AND REAR SUSPENSION

......................12

Removal and Installation ...........................................12

REAR SUSPENSION

.....................................................13

Components...............................................................13
Coil Spring Shock Absorber ......................................14
Upper Link, Lower Link and Panhard Rod................14
Stabilizer Bar .............................................................15

SERVICE DATA AND SPECIFICATIONS (SDS)

..........16

General Specifications...............................................16
Inspection and Adjustment ........................................16

Precautions

I

When installing each rubber part, final tightening must be car-
ried out under unladen condition* with tires on ground.
*

Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

I

Use Tool when removing or installing brake tubes.

I

If suspension or suspension parts are dismounted, check wheel
alignment and adjust if necessary.

I

Do not jack up vehicle at lower link.

Preparation

SPECIAL SERVICE TOOLS

*: Special tool or commercial equivalent

Tool number
Tool name

Description

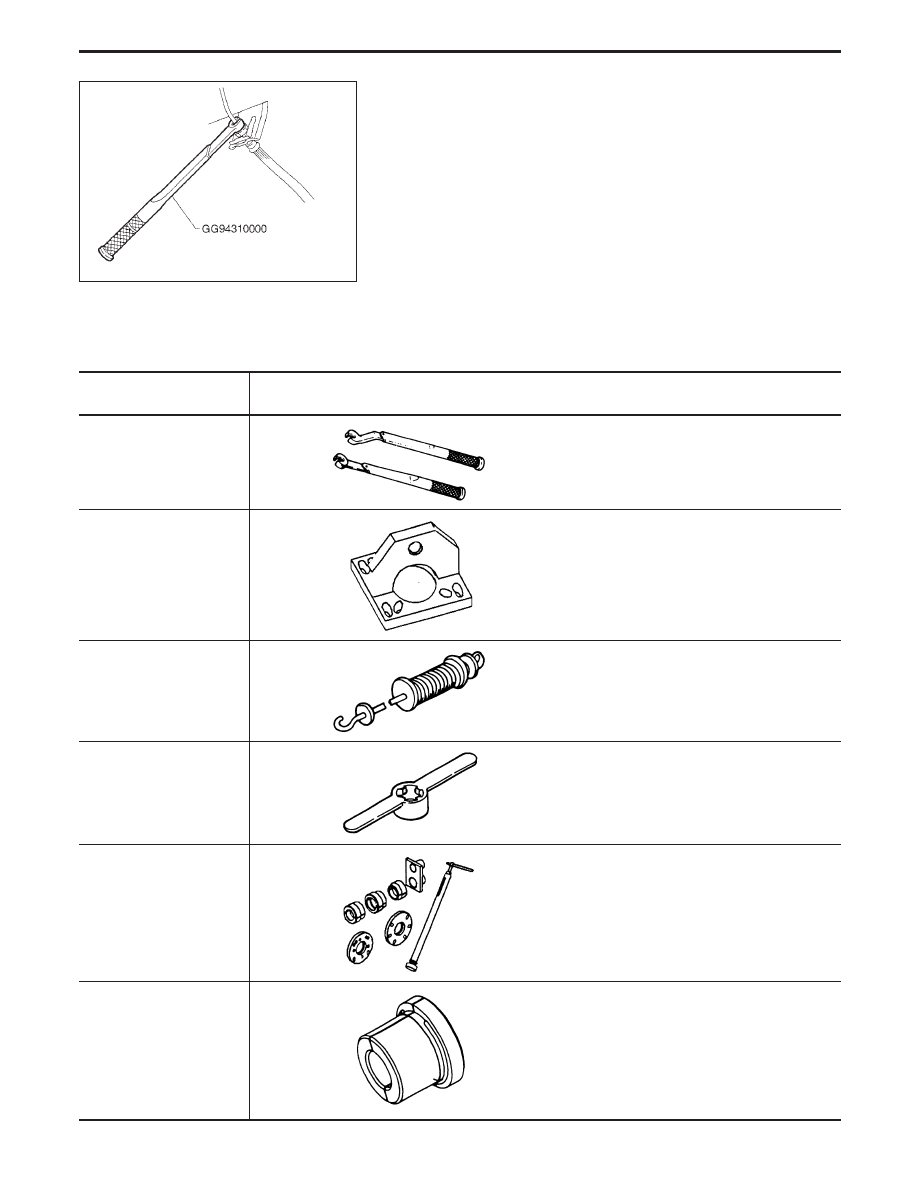

GG94310000*
Flare nut torque wrench

Removing or installing brake piping

KV40101000*
Axle stand

Removing rear axle shaft

ST36230000*
Sliding hammer

Removing rear axle shaft

ST38020000
Bearing lock nut wrench

Removing wheel bearing lock nut

KV401-06700-B
Rear axle shaft bearing
puller

Remove wheel bearing and ABS rotor

NI-110
Rear axle shaft guide

Installing rear axle shaft

SBR820B

PRECAUTIONS AND PREPARATION

RA-2

Tool number
Tool name

Description

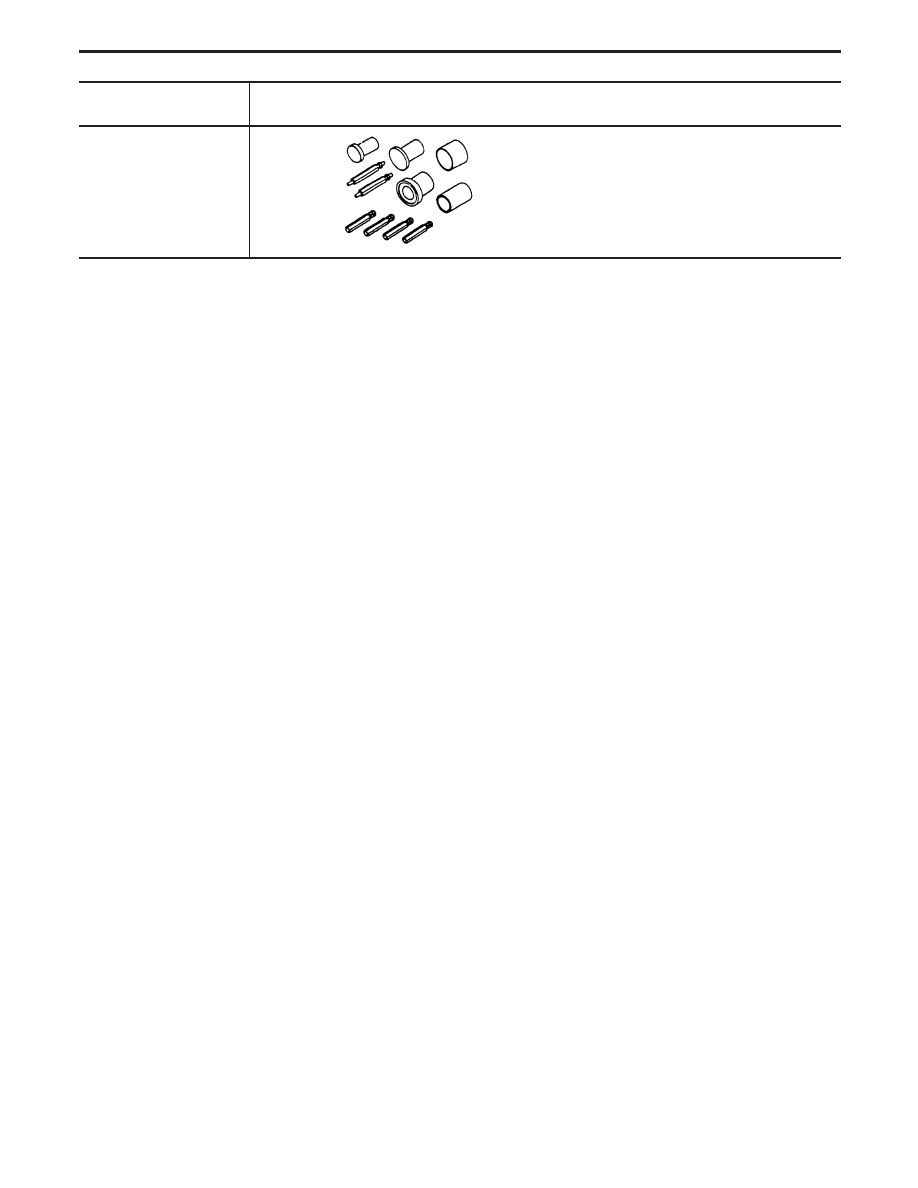

NI-104
Rear axle bearing
removal installation kit

Install and remove rear wheel bearing and
shaft

PRECAUTIONS AND PREPARATION

Preparation (Cont’d)

RA-3
